一、电与磁选择题
1．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断对是（   ）

A. 通电螺线管左端为N极                                     B. 小磁针一直保持静止
C. 小磁计S极向右转动                                         D. 通电螺线管外A点磁场方向向左
【答案】D
【解析】【解答】解：A、由安培定则可知，右手握住螺线管，四指指向电流方向，大拇指指向右端，则通电螺线管右端为N极，故A错误；
BC、通电螺线管右端是N极，根据异名磁极互相吸引可知，小磁针S极应靠近螺线管右端，则小磁计S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；
D、在磁体外部，磁感线从N极指向S极，因此通电螺线管外A点磁场方向向左，故D对；
故选D．
【分析】（1）根据线圈绕法和电流方向，可以确定螺线管NS极；（2）据磁感线方向分析判断即可处理；（3）据磁体间互相作用分析小磁针运动方向．

2．对下列试验描述对是（  ）

A. 甲：验电器两片金属箔带同种电荷，由于互相排斥而张开
B. 乙：通电导线在磁场中受到力作用，这是发电机原理
C. 丙：奥斯特试验阐明磁能生电
D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生
【答案】 A
【解析】【解答】解：A、甲图是验电器，验电器两片金属箔带同种电荷，由于互相排斥而张开，故A对；

B、乙图阐明通电导线在磁场中受到力作用，这是电动机原理，故B错误；
C、奥斯特试验阐明电能产生磁场，故C错误；
D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；
故选A．
【分析】（1）验电器是运用同种电荷互相排斥原理工作；（2）电动机是运用通电导线在磁场中受力作用原理工作；（3）奥斯特试验阐明电能产生磁场；（4）据电磁感应现象原理分析即可判断；

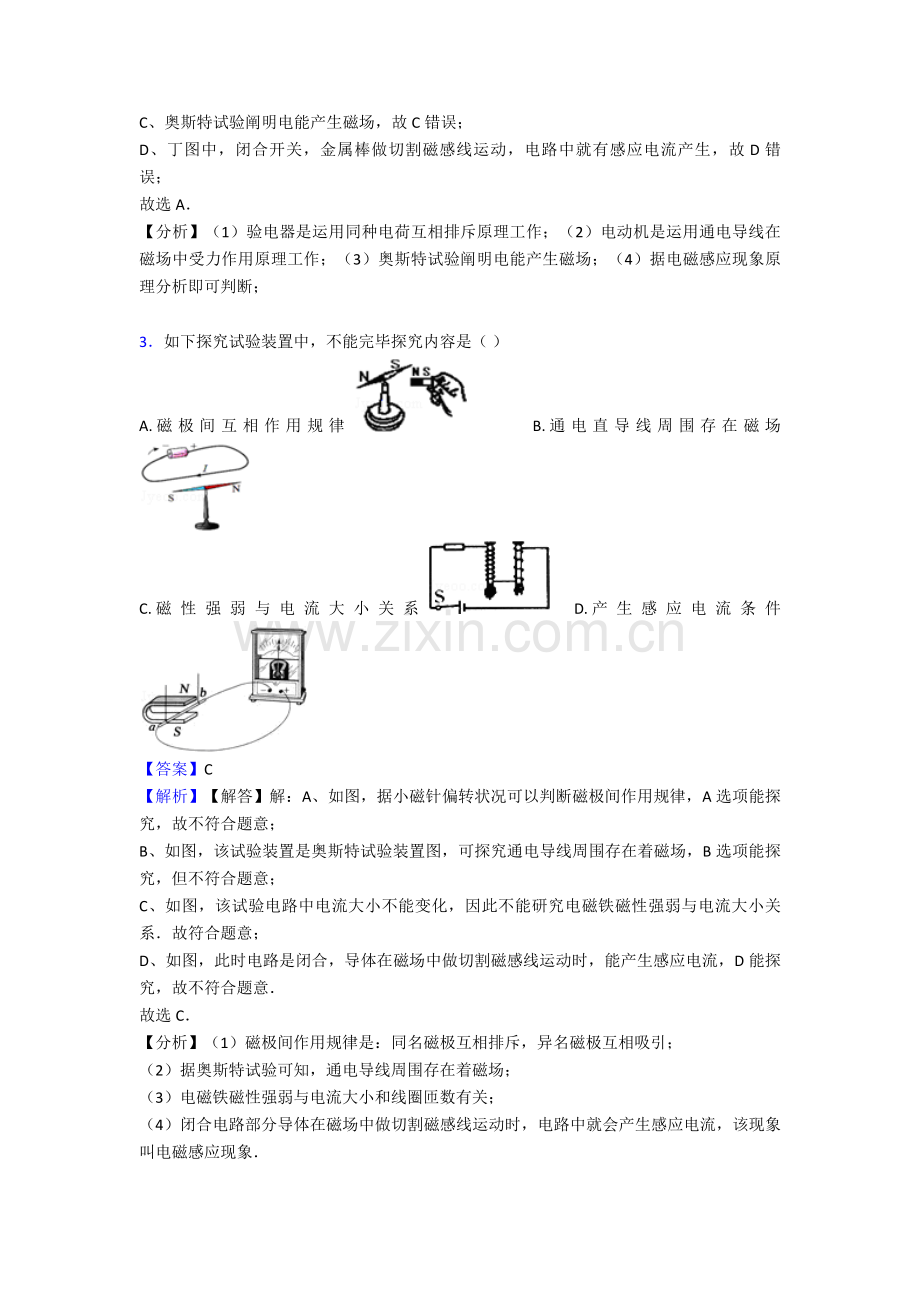

3．如下探究试验装置中，不能完毕探究内容是（ ）
A. 磁极间互相作用规律                   B. 通电直导线周围存在磁场
C. 磁性强弱与电流大小关系      D. 产生感应电流条件
【答案】C
【解析】【解答】解：A、如图，据小磁针偏转状况可以判断磁极间作用规律，A选项能探究，故不符合题意；
B、如图，该试验装置是奥斯特试验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；
C、如图，该试验电路中电流大小不能变化，因此不能研究电磁铁磁性强弱与电流大小关系．故符合题意；
D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．
故选C．
【分析】（1）磁极间作用规律是：同名磁极互相排斥，异名磁极互相吸引；
（2）据奥斯特试验可知，通电导线周围存在着磁场；
（3）电磁铁磁性强弱与电流大小和线圈匝数有关；
（4）闭合电路部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．

4．如图所示，闭合开关，导体M就会运动起来，下列说法对是（   ）

A. 发电机是运用这一原理工作
B. 在此过程中，机械能转化为电能
C. 此试验阐明磁场对通电导体有力作用
D. 同步变化电流方向和磁场方向，可以变化导体M运动方向
【答案】 C
【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，阐明通电导体在磁场中受力作用，C符合题意。
故答案为：C.
【分析】通电导体在磁场中受力作用而运动。

5．下图中是探究电磁铁磁性强弱与电流大小关系是（   ）
A.       B.       C.       D.
【答案】D
【解析】【解答】解：
A、图中是奥斯特试验装置，阐明了电流周围存在磁场，故A不符合题意；
B、图中没有电源，但有敏捷电流计，是探究电磁感应现象装置，故B不符合题意；
C、图中有电源，是研究磁场对电流作用装置，故C不符合题意；
D、图中电磁铁和滑动变阻器串联，通过调整滑片变化电路中电流，即研究电磁铁磁性强弱与电流大小关系，故D符合题意．
故选D．
【分析】（1）通电导线周围存在磁场，称为电流磁效应；（2）闭合电路部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是运用这个原理制成；（3）通电线圈在磁场中受力转动，电动机就是运用这个原理制成；（4）电磁铁磁性强弱跟电磁铁电流大小、线圈匝数多少、有关铁芯有关．

6．某同学学习磁现象后，画出了如下四幅图，其中对是（   ）
A.
B.
C.
D.
【答案】 C
【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线方向从N极指向S极，而图中是从S极指向N极，A不符合题意；
B、已知两磁铁都为N极，磁感线方向从N极指向S极，B不符合题意；
C、右手握住螺线管，四指指向电流方向，大拇指指向左端为N极，C符合题意；
D、右手握住螺线管，四指指向电流方向，大拇指指向右端为N极，D不符合题意。
故答案为：C。
【分析】在磁体外部，磁感线方向从N极指向S极.
运用安培定则判断螺线管磁极.

7．如图是“水位自动报警器”电路图，容器中装有盐水， 和 分别是“2.5V，0.3A”和“2.5V，0.5A”灯泡，下列说法不对是（    ）

A. 液面上升到与金属块B接触时，电磁铁工作，阐明盐水是导体
B. 液面上升，金属块A受到液体压强变大
C.  工作1min电流做功45J
D. 若在电路中M点接入电铃，则电铃响阐明水位抵达警戒线
【答案】D
【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，阐明盐水可以容许电流通过，盐水是导体，A不符合题意；
B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增长时，金属块A受到液体压强变大，B不符合题意；
C、 工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；
D、由图知，假如将电铃接在M点，电铃与两只灯泡都是串联，因此无论水位与否达到警戒线，电铃能发生，D错误，符合题意.
故答案为：D
【分析】在液体密度一定期，液体压强随深度增长而增大；运用公式W=UIt得到电流做功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.

8．导线a是闭合电路一部分，a在磁场中按图中v方向运动时，能产生感应电滋是（   ）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）

A. A                                           B. B                                           C. C                                           D. D
【答案】 D
【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间夹角不能为0；②金属棒运动方向与磁感线之间夹角不能为0.
A.导线a与磁感线夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；
B.导线a与磁感线夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B不合题意；
C.导线a与磁感线夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C不合题意；
D.导线a与磁感线夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
故选D。
【分析】产生感应电流条件：①闭合电路部分导体；②做切割磁感线运动，据此判断。

9．下列现象中，电能转化为机械能是（   ）
A. 磁场对电流作用                                B. 通电导体具有磁性
C. 把声信息转换成电信息      D. 电磁感应现象
【答案】 A
【解析】【解答】A.磁场对电流有力作用，即通有电流导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；
B.通电导体有磁性，这是电流磁效应，将电能转化为磁能，故B不合题意；
C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；
D.电磁感应现象将机械能转化为电能，故D不合题意。
故选A。
【分析】分析各个选项中能量变化，哪个与题目规定相似，哪个就是对选项。

10．下列设备中，运用电磁感应原理工作是（）

A. 发电机                              B. 电风扇                              C. 电热饮水机                              D. 白炽灯
【答案】 A
【解析】【分析】要解答本题需掌握：①发电机是运用电磁感应现象工作．
②电风扇构造和电动机原理．
③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们重要是运用电流热效应工作．

【解答】电磁感应现象最重要应用是发电机；而电风扇重要部件是电动机，电动机原理是运用通电导体在磁场中受力运动；
电热饮水机和白炽灯重要是运用电流热效应工作．故B、C、D不符合题意．
故选A．

11．如图所示，GMR是一种巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种状况相比较，指示灯最亮是（   ）

A. S1断开，滑片P在图示位置                                 B. S1闭合，滑片P在图示位置
C. S1闭合，滑片P在滑动变阻器最右端                   D. S1闭合，滑片P在滑动变阻器最左端
【答案】D
【解析】【解答】解：
A、S1断开时，电磁铁无磁性，由题意可知GMR电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯实际功率最小，指示灯最暗，故A错误；
BCD、闭合S1时，GMR所处位置由无磁场变为有磁场，GMR阻值减小；
当滑片P在滑动变阻器最左端时，左侧电路电阻最小，由I= 可知，左侧电路中电流最大，电磁铁磁性最强，则GMR电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯实际功率最大，指示灯最亮，故BC错误，D对．
故选D．
【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间关系判断其阻值变化，根据欧姆定律可知电路中电流变化，运用P=I2R可知指示灯功率变化，深入判断亮暗变化．

12．如图所示环境保护型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几种试验与其原理相似是（   ）

A.                 B.                 C.                 D.
【答案】C
【解析】【解答】解：
永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，因此手摇电筒工作原理为电磁感应现象；
A、图中为奥斯特试验，阐明了通电导体周围存在磁场，与手摇电筒工作原理无关，故A错误．
B、此图装置是通电螺线管，是用来研究通电螺线管周围磁场，与手摇电筒工作原理无关，故B错误．
C、图中闭合电路部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒工作原理相符合，故C对．
C、此图反应了通电导体在磁场中受到力作用，与手摇电筒工作原理无关，故D错误．
故选C．
【分析】（1）手摇电筒是运用电磁感应现象制成，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐一分析下面四个选择项中各个设备制成原理，将两者对应即可得到答案．

13．我们所使用电冰箱、风扇、洗衣机等家用电器，其重要部件都是用电动机来工作，那么电动机是根据下列哪种现象制成    （     ）

A. 磁场对放入其中磁体产生力作用                  B. 电流周围存在磁场
C. 通电导体在磁场中受到力作用                         D. 电磁感应
【答案】 C
【解析】【分析】电动机是因通电而动，电能转化为机械能，其原理是通电导体在磁场中受力．

【解答】A、磁场对放入其中磁体产生力作用，这是磁体间互相作用，故A错误；
B、多种通过电热来工作用电器是运用了电流热效应，故B错误；
C、通电导体在磁场中受力，这是电动机原理，故C对；
D、电磁感应现象是发电机原理，故D错误．
故选C．
【点评】根据电磁感应现象原理工作有发电机、动圈式话筒；根据通电导体在磁场中受力原理工作有电动机、扬声器；根据电流热效应原理工作有电饭锅、电热毯等．

14．首先发现电流磁效应科学家是（    ）

A. 麦克斯韦                                B. 赫兹                                C. 奥斯特                                D. 法拉第
【答案】 C
【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．

【解答】18，奥斯特意外地发现载流导线电流会作用于磁针，使磁针变化方向，也就是通电导体周围产生磁场．
故选C．
【点评】多理解物理学史对培养我们学习物理爱好是有协助，因此考试中也时有波及，在学习中应注意．

15．如图中a表达垂直于纸面一根导线，它是闭合回路一部分．它在下图所示各磁场中水平运动时，哪种状况不会产生感应电流（   ）

A.               B.               C.               D.
【答案】B
【解析】【解答】解：磁极间磁感线是从N极指向S极，由图可知，ACD中导体运动时都会切割磁感线，因此会产生感应电流；
只有B没有切割磁感线，因此不会产生感应电流；
故选B．
【分析】能否产生感应电流，就要看图示情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．

16．如图所示用电器中，运用电动机工作是（   ）
A. 风扇                                                B. 电灯
C. 电热水壶                                        D. 电饭锅
【答案】A
【解析】【解答】解：A、电风扇关键部件是电动机，工作时重要把电能转化为机械能，是运用通电导体在磁场中受力运动制成，故A对；
B、电灯工作时，重要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是运用电流热效应工作，故B错误；
CD、电热水壶、电饭锅工作时，都把电能转化为内能，是运用电流热效应工作，故CD错误．
故选A．
【分析】电动机是运用通电导体在磁场中受力运动制成，在选项中找出反应这个原理即可．

17．有关电磁现象，下列说法对是（   ）
A. 通电导线周围一定存在磁场                                B. 磁场是由疏密不一样磁感线构成
C. 变化电流大小，可以变化电动机转动方向        D. 任何导体在磁场中运动时，都能产生感应电流
【答案】 A
【解析】【解答】解：
A、据奥斯特试验可知，通电导线周围一定存在磁场，故A对；
B、磁场是看不到物质，而磁感线是为描述磁场分布而引入，磁感线实际上是不存在，故B错误；
C、变化电流方向可以变化线圈受力方向，即可以变化电动机转动方向；而变化电流大小，并不能变化电动机转动方向，故C错误；
D、导体在磁场中假如沿磁场方向运动是不会产生感应电流，且选项没阐明电路与否闭合，故D错误．
故选A．
【分析】（1）奥斯特试验阐明了通电导线周围存在着磁场；（2）磁体周围存在磁场，为了描述磁场分布物理学上引入了磁感线，实际上磁感线是不存在；（3）变化电流方向可以变化线圈受力方向；（4）产生感应电流条件：闭合回路中导体切割磁感线．

18．如图所示，A是悬挂在弹簧测力计下条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向右移动过程中，下列说法对是（　　）

A. 电压表达数变大，电流表达数也变大                  B. 电压表达数变小，电流表达数也变小
C. 螺线管上端是N极，弹簧测力计示数变小            D. 螺线管上端是S极，弹簧测力计示数变大
【答案】 C
【解析】【解答】解：（1）由图可知电流由螺线管下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，互相排斥；

当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表示数变大；
由于串联电路中，电阻越大，分得电压越大，因此滑动变阻器两端电压减小，即电压表达数减小；故AB错误；
（2）由于通过电路电流变大，则螺线管磁性增大，螺线管与磁铁之间斥力增大，因此弹簧测力计示数变小．故C对，D错误．
故选C．
【分析】解答此题从如下知识点入手：
（1）影响电磁铁磁性强弱原因有：电流大小、线圈匝数、有无铁芯．线圈匝数一定，电流越大磁性越强；
（2）运用安培定则判断通电螺线管极性；
（3）磁极间互相作用：同名磁极互相排斥，异名磁极互相吸引．
（4）当变阻器R滑片缓慢向右移动，滑动变阻器接入电路电阻变小，根据欧姆定律和串联电路电压特点可知电路电流表和电压表达数变化．

19．首先发现电流磁效应科学家是（    ）

A. 麦克斯韦                                B. 赫兹                                C. 奥斯特                                D. 法拉第
【答案】 C
【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．

【解答】18，奥斯特意外地发现载流导线电流会作用于磁针，使磁针变化方向，也就是通电导体周围产生磁场．
故选C．
【点评】多理解物理学史对培养我们学习物理爱好是有协助，因此考试中也时有波及，在学习中应注意．

20．指南针是我国四大发明之一，有关指南针，下列说法对是（　　）

A. 指南针可以仅具有一种磁极                                B. 指南针指向不会受附近磁铁块干扰
C. 指南针可以指南北，阐明地球具有磁场               D. 指南针所指南北方向与地理两极是重叠
【答案】 C
【解析】【解答】A、指南针是一种磁体，磁体均有两个磁极，故A错误；

B、指南针周围有其他磁体时，两个磁场互相作用会产生磁力，而使指南针不一定指向南北方向，故B错误；
C、指南针可以指南北，阐明地球具有磁场，故C对；
D、磁偏角阐明地理南北极与地磁南北极并不重叠，故D错误．
故选：C
【分析】地球是一种大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，由于受到地磁场作用，放入地磁场磁体都受到地磁场作用．

21．下列说法中对是（   ）
A. 磁场和磁感线都是客观存在
B. 能自由转动小磁针静止后，N极指向地理南极附近
C. 两段粗细、长度均相似金属丝，其电阻也也许不一样
D. 通电铜导线中电流方向与该导线中自由电子定向移动方向相反
【答案】D
【解析】【解答】解：A、磁体周围一定存在着磁场；磁感线是引入一种曲线，实际是不存在，故A错误；
B、悬挂起来小磁针静止时，小磁针N极指向地理北极附近，故B错误；
C、影响电阻大小原因有材料、长度和横截面积，两段粗细、长度均相似金属丝，其电阻也许相似，故C错误；
D、金属中电流方向跟该导线中自由电子定向移动方向相反，故D对．
故选：D．
【分析】（1）为了描述磁场分布引入了磁感线，磁感线越密表达磁场越强，磁感线越稀表达磁场越弱；（2）地球周围存在着磁场，地磁北极在地理南极附近，地磁南极在地理北极附近，这就是地磁场；（3）影响电阻大小原因有材料、长度和横截面积．（4）只有导体内电荷发生定向运动才能形成电流，自由电子定向运动方向与电流方向相反．

22．如图所示几种电、磁现象中不对是（   ）
A.               B.               C.               D.
【答案】 D
【解析】【解答】解：A、在磁体外部，磁感线从磁体北极出来，回到南极；因此A对．
B、通电导体周围存在磁场，并且磁场方向与电流方向有关，故将一小磁针放在通电导体周围时，小磁针会发生偏转，并且偏转方向方向与电流方向有关，故B对．
C、由于带电体上带是正电荷，当与金属球靠近时，会发生电荷转移，故与金属球相连箔片也会带上正电荷；再根据同种电荷互相排斥原理可以判断箔片将会张开，故C也对．
D、只有导体做切割磁感线运动时，才会产生感应电流，而图中导体运动时没有切割磁感线，因此不能产生感应电流，使电表偏转；故D错误．
故选D．
【分析】A、需要掌握磁感线方向，懂得在磁体外部，磁感线从磁体北极出来回到南极；
B、根据电流磁效应：通电导体周围存在磁场，并且磁场方向与电流方向有关即可来判断B选项正误；
C、根据验电器工作原理：同种电荷互相排斥即可判定C选项正误；
D、产生感应电流条件：闭合电路一部分导体在磁场中做切割磁感线运动；据此即可判断D正误．

23．图中，螺线管通电后，小磁针静止时指向对是（   ）
A.       B.       C.       D.
【答案】A
【解析】【解答】A、由右手螺旋定则可知，A图中螺线管左端是N极，小磁针指向对，A符合题意；
B图中螺线管右端为S极，小磁针指向不对，B不符合题意；
C图中螺线管左端为S极，小磁针指向不对，C不符合题意；
D图中螺线管右端为N极，小磁针指向不对，D不符合题意.
故答案为：A.
【分析】本题考察了学生对安培定则和磁极间互相作用规律理解和掌握，对运用安培定则是对解题关键.

24．如图， 表达导线中电流方向垂直于纸面向里，⊙表达导线中电流方向垂直于纸面向外，F是磁场对通电导线作用力.下列哪个选项中，磁场对通电导线作用力与图中F方向相似（   ）

A.                                B.
C.                               D.
【答案】 B
【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直四指指尖向里，大拇指向上，因此导线受到向上力，故A错误；
B.与A中相比，就是导线中电流方向相反，因此导线受到力方向也相反，即向下，故B对；
C.与B中相比，就是线圈上电流方向相反，因此导线受力方向相反，即向上，故C错误；
D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
故选B。
【分析】（1）在磁体外部，磁感线总是从N极到S极；
（2）使用安培定则判断通电螺线管磁极，使用左手定则判断通电导线在磁场中受力方向。

25．如图所示几种试验装置中， 与动圈式话筒工作原理相似是（   ）
A.            B.                C.            D.
【答案】D
【解析】【解答】动圈式话筒是运用电磁感应工作。A项、B项都是电流磁效应，C项是磁场对通电导线作用力，D项是电磁感应试验，
故答案为：D。
【分析】电磁感应：闭合电路一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生电流叫感应电流.
