化学图像题汇编练习全集含解析

一、中考化学图像题汇编

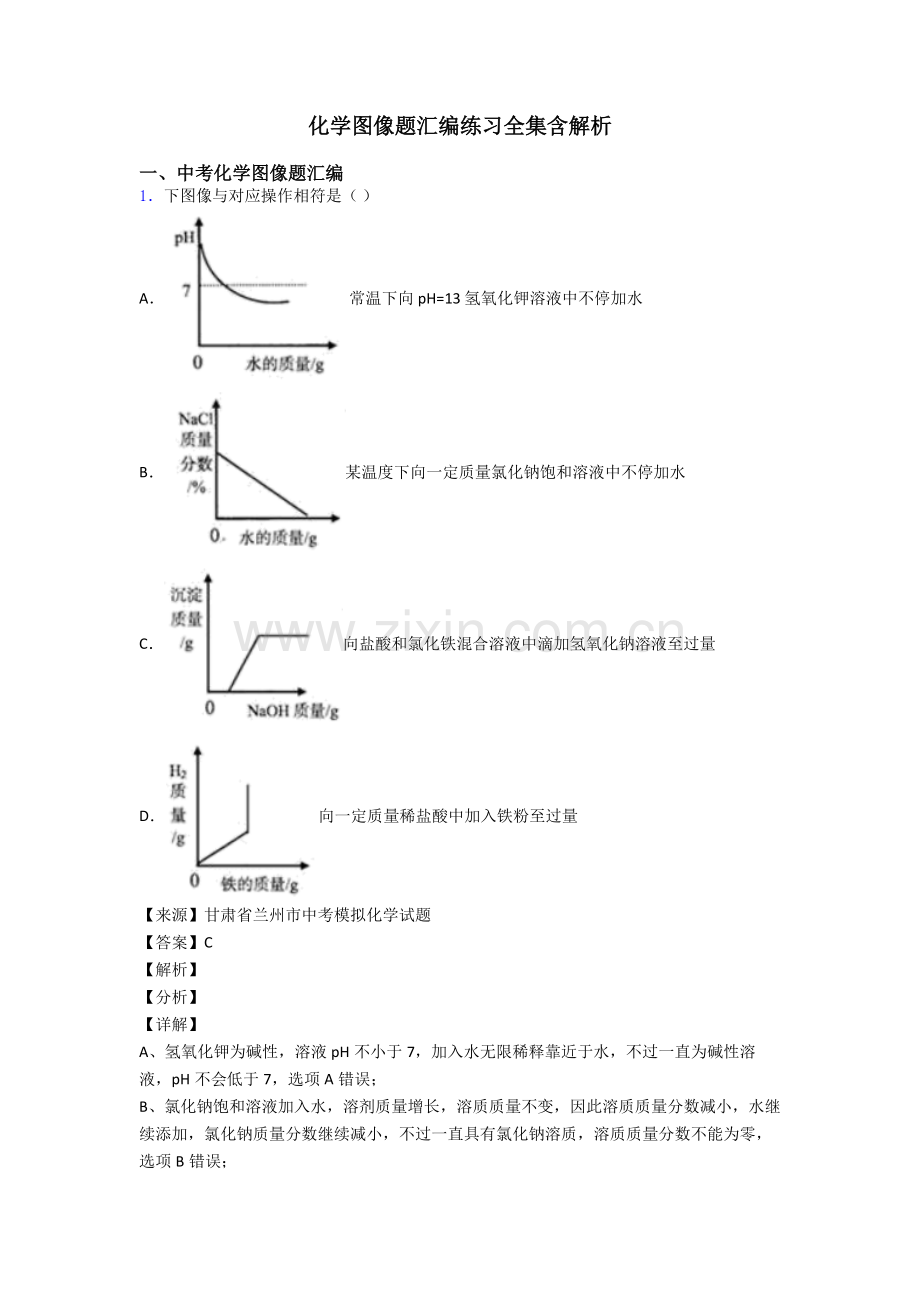

1．下图像与对应操作相符是（ ）
A．常温下向 pH=13 氢氧化钾溶液中不停加水
B．某温度下向一定质量氯化钠饱和溶液中不停加水
C．向盐酸和氯化铁混合溶液中滴加氢氧化钠溶液至过量
D．向一定质量稀盐酸中加入铁粉至过量
【来源】甘肃省兰州市中考模拟化学试题
【答案】C
【解析】
【分析】
【详解】
A、氢氧化钾为碱性，溶液pH不小于7，加入水无限稀释靠近于水，不过一直为碱性溶液，pH不会低于7，选项A错误；
B、氯化钠饱和溶液加入水，溶剂质量增长，溶质质量不变，因此溶质质量分数减小，水继续添加，氯化钠质量分数继续减小，不过一直具有氯化钠溶质，溶质质量分数不能为零，选项B错误；
C、氢氧化钠加入盐酸与氯化铁混合溶液中，氢氧化钠先与盐酸反应，因此刚开始时，没有沉淀生成，当加入氢氧化钠将盐酸所有消耗完毕后，氢氧化钠与氯化铁反应生成氢氧化铁沉淀，伴随加入量增多，沉淀质量增长，不过氯化铁质量一定，因此最终身成氢氧化铁质量一定，当所有反应完毕，沉淀质量不再增长，选项C对；
D、盐酸质量一定，刚加入铁粉，发生反应生成氢气，伴随加入量增大，氢气质量增长，不过当盐酸被所有消耗完毕后，则气体不再生成，氢气质量不再增长，选项D错误。故选C。
【点睛】
酸性溶液无限稀释，最终溶液pH无限靠近于7，不过一直不不小于7；碱性溶液无限稀释，最终溶液pH无限靠近于7，不过一直不小于7。

2．下列论述与对应示意图表达对是( )

A．水电解 B．向稀盐酸中滴加过量氢氧化钠溶液
C．加热一定质量高锰酸钾制氧气 D．等质量锌、铁分别与足量等溶质质量分数稀硫酸反应
【答案】D
【解析】
根据已经有知识结合图示进行分析，电解水时生成氢气和氧气质量比是1：8；盐酸pH不不小于7，氢氧化钠溶液pH不小于7；高锰酸钾能分解生成氧气，高锰酸钾质量一定，则生成氧气质量一定；等质量锌和铁与足量硫酸反应，锌反应速率大，生成氢气少。电解水时生成氢气和氧气质量比是1：8，不是2：1，故A错误；盐酸pH不不小于7，氢氧化钠溶液pH不小于7，向稀盐酸中滴加过量氢氧化钠溶液，开始时溶液pH应当是不不小于7，不是不小于7，故B错误；加热一定质量高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气质量不再变化，故C错误；等质量锌和铁与足量硫酸反应，锌反应速率大，在坐标中斜线陡，铁反应速率小，在坐标中斜线缓，锌反应生成氢气质量不不小于铁生成氢气质量，故D对。

3．下图像与所对应论述相符是()
A．向pH=10氢氧化钠溶液中不停加水
B．向氢氧化钾和硝酸钡混合溶液中加入稀硫酸
C．等质量粉末状金属镁和铁分别与足量且质量分数相等稀盐酸反应
D．向一定量硝酸钾饱和溶液中加入硝酸钾晶体
【答案】C
【解析】
【详解】
A、向 pH =10氢氧化钠溶液中不停加水，pH只能无限靠近7，但不会不不小于或等于7，不符合题意；
B、向氢氧化钾和硝酸钡混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；
C、等质量粉末状金属镁和铁分别与足量且质量分数相等稀盐酸反应，由于镁比铁活泼，且比铁相对分子质量小，因此镁产生氢气速率较快，质量较大，符合题意；
D、向一定量硝酸钾饱和溶液中加入硝酸钾晶体，由于是饱和溶液，因此加入硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
故选C。

4．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，有关量变化与图像不相符是（ ）
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
A、氢氧化钙先与盐酸反应生成氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在状况下，不能生成沉淀，选项图像对，故不符合题意；
B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7曲线，因此，选项图像错误，故符合题意；
C、氢氧化钙先与盐酸反应生成氯化钙和水，伴随反应发生，溶质质量不停增长，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不停减小，当氢氧化钙过量时，溶质质量又开始增长，选项图像对，故不符合题意；
D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，因此，从反应开始，氯化钙质量就不停增长，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像对，故不符合题意，故选B。
【点睛】
该题为图像题，是对化学反应及图像考察，解题重点是能对分析变化过程，读懂图像并与反应相结合是解题关键所在，是一道训练学生分析问题能力习题。

5．如图表达向一定量氯化钙和稀盐酸混合溶液中滴加碳酸钠溶液，横坐标表达加入碳酸钠溶液质量，纵坐标表达试验中得到沉淀或气体质量。下列论述中对是

A．图中 bc 段表达试验中气体质量变化状况
B．图中 oa 段表达试验中沉淀质量变化状况
C．图中 ab 段表达混合物中氯元素质量逐渐减少
D．图中 c 点表达上述混合溶液与碳酸钠溶液恰好完全反应
【答案】D
【解析】
【分析】
【详解】
A、向一定量氯化钙和稀盐酸混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，故图中 bc 段表达试验中沉淀质量变化状况，不符合题意；
B、向一定量氯化钙和稀盐酸混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，故图中 oa 段表达试验中气体质量变化状况，不符合题意；
C、向一定量氯化钙和稀盐酸混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，故混合物中氯元素质量不变，不符合题意；
D、向一定量氯化钙和稀盐酸混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，待氯化钙完全反应后，沉淀质量不再变化，故图中 c 点表达上述混合溶液与碳酸钠溶液恰好完全反应，符合题意。
故选D。
【点睛】
初中化学常见优先反应原则：
①金属和酸反应时，较活泼金属优先反应，如将锌、铁合金投入稀盐酸中，锌优先与稀盐酸反应；
②当金属与混合盐溶液反应时，金属中最活泼金属优先置换出最不活泼金属；
③当两种相对活泼金属与相对弱金属盐溶液反应时，金属中最活泼金属优先置换出盐溶液中金属；
④当酸、碱、盐混合互相反应时，酸与碱反应优先于酸与盐、碱与盐反应；
⑤当酸与两种盐混合溶液反应产生气体、沉淀时，产生“气体”优于产生“沉淀”；
⑥当金属、金属氧化物与酸反应时，金属氧化物优先于金属与酸反应；
⑦欲检查某混合物溶液中同步含CO32- 、SO42-和Cl-，应优先检查CO32-，之后检查SO42-，最终检查Cl-。

6．下表中，有关量变化图像与其对应论述相符是( )
A．向一定质量稀硫酸中加入足量铁
B．向一定质量氢氧化钠溶液中加入稀盐酸
C．向等质量、等质量分数稀盐酸中，分别加入足量镁和铝
D．加热高锰酸钾固体制氧气
【答案】B
【解析】
【分析】
【详解】
A、向一定质量稀硫酸中加入足量铁，铁与稀硫酸反应生成硫酸亚铁和氢气，该反应化学方程式为：，56份铁置换出2份氢气，伴随反应进行，溶液质量逐渐增长，待稀硫酸完全反应后，溶液质量不再变化，由于一开始是稀硫酸，故溶液质量不是从零开始增长，不符合题意；
B、向一定质量氢氧化钠溶液中加入稀盐酸，氢氧化钠与稀盐酸反应生成氯化钠和水，溶剂质量逐渐增长，待氢氧化钠完全反应后，再滴入稀盐酸，溶剂质量增长幅度变小，符合题意；
C、向等质量、等质量分数稀盐酸中，分别加入足量镁和铝，镁和稀盐酸反应：，铝和稀盐酸反应：，一开始酸过量时，等质量铝和镁与足量稀盐酸反应，铝产生氢气多，最终，稀盐酸局限性，铝、镁过量，产生氢气质量同样多，不符合题意。
D、加热高锰酸钾固体制氧气，，有氧气生成，伴随反应进行，固体中氧元素质量逐渐减少，待完全反应后，固体中氧元素质量不再变化，但不会减小至零，由于锰酸钾和二氧化锰中具有氧元素，不符合题意。
故选B。

7．下面是四个试验绘制图形，其中试验成果与图形对应不对是（　　）
A．等质量镁粉和锌粉与足量溶质质量分数相似稀硫酸反应
B．向具有稀盐酸和硫酸铜溶液中滴加NaOH溶液
C．敞口放置在空气中浓硫酸
D．向稀盐酸中不停滴加烧碱溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、镁活动性比锌强，每24份质量镁生成2份质量氢气，每65份锌生成2份质量氢气，等质量镁粉和锌粉与足量溶质质量分数相似稀硫酸反应，镁比锌反应快，生成氢气多，故A对；
B、向具有稀盐酸和硫酸铜溶液中滴加NaOH溶液，稀盐酸先和氢氧化钠反应生成氯化钠和水，稀盐酸反应完全，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应完全，沉淀质量不变，故B对；
C、浓硫酸具有吸水性，敞口放置在空气中浓硫酸吸取空气中水，溶液质量增长，浓硫酸变稀后不具有吸水性，溶液质量不变，故C对；
D、向稀盐酸中不停滴加烧碱溶液至过量，稀盐酸和氢氧化钠反应生成氯化钠和水，开始pH不不小于7，反应完全pH等于7，继续滴加氢氧化钠溶液，pH不小于7，故D不对。故选D。

8．如图所示四个图像，分别对应四种过程,其中不对是()
A．将等质量镁粉和铝粉分别与足量等浓度稀盐酸反应
B．红磷在密闭容器中燃烧
C．将一定量碳酸钠固体加入到稀盐酸中
D．饱和硝酸钾溶液加水稀释
【答案】C
【解析】
【详解】
A、将等质量镁粉和铝粉分别与足量等浓度稀盐酸反应,镁金属活动性比铝强,铝粉产生氢气质量不小于镁粉产生氢气质量,不符合题意;
B、红磷燃烧是在密闭容器中进行,遵照质量守恒定律，反应前后元素种类不变,不符合题意;
C、将一定量碳酸钠固体加入稀到盐酸中,开始时稀盐酸中具有水,起点不为0,碳酸钠与稀盐酸反应生成水,溶液中水质量不停增长,至碳酸钠固体反应完,溶液中水质量不再增长,符合题意;
D、饱和硝酸钾溶液加水稀释,溶质质量不变,溶液质量增大,因此溶质质量分数减小,不符合题意。故选C。
【点睛】
学会运用化学方程式中有关物质质量变化来判断曲线起点、折点和终点。

9．下图象分别与选项中操作相对应,其中合理是
A．某温度下,向一定量不饱和硝酸钾溶液中加入硝酸钾
B．足量镁粉和铁粉分别与等质量等浓度稀盐酸反应
C．加热一定量高锰酸钾固体制取氧气
D．向一定量稀硫酸中滴入水
【答案】B
【解析】
【详解】
A、某温度下，向一定量不饱和硝酸钾溶液中不停加入硝酸钾晶体，溶质质量分数不是从0开始。A错误；
B、足量镁粉、铁粉分别与等质量、等质量分数稀盐酸反应，产生氢气质量相等。镁活动性比铁强，镁反应速率快，则镁曲线更陡峭。B对；
C、高锰酸钾在加热条件下分解为锰酸钾、二氧化锰和氧气，完全反应后所得固体为锰酸钾和二氧化锰混合物，固体质量不为零。C错误；
D、向稀硫酸中加入水时，溶液酸性减弱，pH变大，不过溶液一直呈酸性，pH不会不小于7。D错误。
故选B。

10．下图象与所述操作过程相符是（　　）
A． 红磷在密闭容器内燃烧测空气中氧气含量
B．向室温下一杯饱和澄清石灰水中投入少许生石灰
C．向一定量稀硫酸中不停加入铁粉
D． 向相似质量镁条和铝条滴加相似浓度稀盐酸
【答案】D
【解析】
【分析】
【详解】
A、磷在空气中燃烧生成五氧化二磷，完全反应后冷却至室温，由于氧气消耗，最终气压比开始时小，图像与所述操作过程不相符，不符合题意；
B、室温时向饱和澄清石灰水中加入一定量生石灰，生石灰与水反应生成氢氧化钙，同步放热；氢氧化钙溶解度随温度升高而减少；温度降到本来室温后，溶解度由恢复到本来大小，溶液仍为饱和溶液，一定温度下饱和溶液溶质质量分数=，溶质质量分数先变小再变大最终与本来相等，图像与所述操作过程不相符，不符合题意；
C、铁与硫酸反应生成硫酸亚铁和氢气，反应化学方程式为Fe + H2SO4 = FeSO4 + H2↑，
根据方程式可知，每加入56份质量铁，放出2份质量氢气，向一定量稀硫酸中不停加入铁粉，不停增长，反应结束后不再放出氢气，反应结束后加入铁粉，烧杯内物质总质量增长幅度变大，直线较之前更陡，图像与所述操作过程不相符，不符合题意；
D、向相似质量镁条和铝滴加同浓度稀盐酸时，伴随稀盐酸加入，不停产生氢气，产生氢气质量决定于稀盐酸质量，因此当稀盐酸质量相等时，产生氢气质量也相等。根据Mg+ 2HCl = MgCl2 + H2↑，2Al + 6HCl = 2AlCl3 + 3H2↑可知，每24份质量镁能生成2份质量氢气，每54份质量铝能生成6份质量氢气，最终铝和稀盐酸反应生成氢气质量不小于镁和盐酸反应生成氢气质量，图像与所述操作过程相符，符合题意。 故选D。
【点睛】
本题是一道图像坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，确定对图像。

11．下列所示图像能反应相对应试验是

A．甲图可表达向pH=10氢氧化钙溶液不停加水稀释，溶液pH变化
B．乙图可表达向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量变化
C．丙图可表达在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数变化
D．丁图可表达将等质量镁与锌分别和足量稀硫酸混合时，产生气体质量变化
【答案】B
【解析】
【分析】
【详解】
A、碱性溶液加水稀释，溶液不能变成酸性，即pH不也许不不小于7，故错误；
B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳质量不再变化，故对；
C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液溶质质量分数不变，故错误；
D、将等质量金属镁和锌分别和足量稀硫酸混合，则金属完全反应，镁产生氢气质量不小于锌，故错误；
故选：B。

12．下图象能对反应其对应变化关系是（ ）
A．一定温度时，向一定量饱和石灰水中加入生石灰
B．向等质量、等浓度稀硫酸中分别逐渐加入锌粉和铁粉
C．向一定量氢氧化钡溶液中加过量稀硫酸
D．向一定质量硫酸钠和稀盐酸混合溶液中逐滴加入氢氧化钡溶液
【答案】B
【解析】
【分析】
【详解】
A. 一定温度时，向一定量饱和石灰水中加入生石灰，生石灰与饱和石灰水中溶剂水发生反应生成氢氧化钙，由于饱和溶液溶剂减少，溶质会析出。伴随生石灰不停加入，溶剂不停减少，最终减少到0点，溶质也会所有变为固体。故A不符合题意；
B. 向等质量、等浓度稀硫酸中分别逐渐加入锌粉和铁粉，锌粉与铁粉分别会与稀硫酸发生反应生成氢气和对应硫酸盐，而氢气中氢元素所有来自于硫酸溶质，所给稀硫酸是等质量、等浓度，溶质H2SO4所具有氢元素质量相等，故锌粉和铁粉量不停加入，最终会生成等质量氢气。不过由于锌活动性比铁强，控制其他变量相似，只有金属种类是变量时，锌反应速率比铁快，反应完所用时间比铁短，故B符合题意；
C. 氢氧化钡溶液中具有溶剂水，没加稀硫酸时里面也有一定质量水，图像起点应当在纵坐标不小于0某点开始。故C不符合题意；
D. 向一定质量硫酸钠和稀盐酸混合溶液中逐滴加入氢氧化钡溶液，钡离子不能与硫酸根离子共存，只要一相遇就会生成硫酸钡沉淀，因此图像应当从原点开始。故D不符合题意。
故选：B。
【点睛】
图像题考察要注意图像横纵坐标含义和起点、拐点含义。

13．既有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相似足量稀硫酸中，产生氢气质量与反应时间关系如图所示（已知甲、乙、丙在生成物中化合价均为+2价）。下列说法中不对是（　　）

A．生成氢气质量：甲>乙>丙
B．相对原子质量：乙>丙>甲
C．金属活动性：乙>甲>丙
D．消耗硫酸质量：甲>乙>丙
【答案】B
【解析】
【分析】
A、根据图象分析生成氢气质量；
B、根据甲、乙、丙在生成物中化合价均为+2价可知一定质量金属完全反应产生氢气质量与金属相对原子质量成反比分析；
C、根据相似时间内产生氢气较多（即反应剧烈）金属活动性较强，结合产生氢气关系图判断三种金属活动性；
D、根据质量守恒定律定律可知，生成氢气质量取决于消耗硫酸质量。
【详解】
A、根据图像可知，生成氢气质量：甲＞乙＞丙，该选项说法对；
B、等质量甲、乙、丙三种金属粉末与足量稀硫酸反应，甲、乙、丙在生成物中化合价均为+2价，则相对原子质量越大，产生氢气质量越小，根据生成氢气质量：甲＞乙＞丙，则相对原子质量：丙＞乙＞甲，该选项说法不对；
C、根据反应生成H2质量与反应时间关系图所示，当三种金属都在发生反应时，相似时间内乙放出氢气质量不小于甲、不小于丙，可判断三种金属活动性次序是乙＞甲＞丙，该选项说法对；
D、金属与酸反应生成氢气时，氢气来源于酸中氢元素，因此生成氢气与消耗酸多少次序一致，消耗硫酸质量：甲＞乙＞丙，该选项说法对。
故选：B。
【点睛】
对于活泼金属，活动性越强金属与酸反应越剧烈，即反应放出氢气速度越快；化合价相似等质量金属完全反应放出氢气质量与金属相对原子质量成反比。

14．向硝酸银和硝酸铜混合溶液中加入一定量锌粉(锌先与金属活动性较弱金属盐溶液反应),反应中溶液质量与加入锌粉质量关系如图所示,如下分析对是()

A．a点时溶液中溶质有2种
B．c点前溶液为有色溶液
C．向b点溶液滴入稀盐酸有白色沉淀生成
D．c、d点固体种类相似
【答案】B
【解析】
【分析】
根据题给信息，锌先与金属活动性较弱金属盐溶液反应，即锌先与硝酸银溶液反应，生成硝酸锌和银，根据化学方程式 ,每65份质量锌置换出216份质量银,因此反应后溶液质量减少，且幅度较大,待硝酸银反应完后锌再与硝酸铜溶液反应,生成硝酸锌和铜,根据化学方程式 ,每65份质量锌置换出64份质量铜,因此反应后溶液质量增长,但增长幅度较小。
【详解】
A、a点时硝酸银溶液没有反应完,溶液中溶质有硝酸锌、硝酸铜、硝酸银三种；故选项错误;
B、c点前溶液中具有硝酸铜,溶液显蓝色；故选项对;
C、b点锌与硝酸银恰好完全反应,溶液中没有硝酸银,因此滴入稀盐酸没有白色沉淀生成；故选项错误;
D、c点是锌与硝酸铜溶液恰好完全反应,固体为银、铜,d点表达加入过量锌粉,固体有银、铜、锌,固体种类不相似；故选项错误。
故选：B。

15．下图象分别与选项中操作相对应，其中合理是（　　）
A．向一定量稀盐酸和CuCl2混合溶液中滴入NaOH溶液
B．20°C，把少许CaO放入饱和石灰水中
C．向一定量氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸
D．向稀盐酸中加入氢氧化钠溶液
【来源】河南省郑州市郑州外国语中学中考三模化学试题
【答案】C
【解析】
【分析】
【详解】
A、向一定量稀盐酸和CuCl2混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；
B，20℃，把少许CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量热，氢氧化钙溶解度减小，溶质质量减小，恢复原温度后，氢氧化钙质量又变大，由于消耗了少许水，应不不小于开始时溶质质量，图像与事实不相符，故B错误；
C、向一定量氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C对；
D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液pH应不不小于7，图像与事实不相符，故D错误。故选C。
【点睛】
本题是一道图像坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，确定对图像。

16．下图像能对反应对应变化关系是
A．加水稀释氯化钠溶液
B．在饱和KNO3溶液中加入KNO3固体
C．向稀盐酸和氯化铜混合溶液中加入氢氧化钠溶液
D．硝酸铵溶于水时溶液温度变化
【答案】C
【解析】
【分析】
【详解】
A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会变化，不符合题意；
B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；
C、向稀盐酸和氯化铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增长，待氯化铜完全反应后，沉淀质量不变，符合题意；
D、硝酸铵溶于水吸热，溶液温度应当减少，不符合题意。
故选C。

17．下图像不能对反应对应试验过程中有关量变化是
A．将等质量、形态不一样大理石分别与足量质量分数相似稀盐酸反应
B．一定压强下，氧气溶解度受温度影响变化曲线
C．等质量镁粉和铁粉与足量同浓度稀盐酸反应
D．向盐酸中加入水稀释
【来源】广西北海市-年九年级下学期线上教学质量检测化学试题
【答案】B
【解析】
【分析】
【详解】
A、将等质量、形态不一样大理石分别与足量质量分数相似稀盐酸反应，接触面积大粉末状大理石比接触面积小块状大理石反应快，最终身成二氧化碳质量相等，故A对；
B、气体溶解度随温度升高而减少，图象应当是一条下降曲线，故B不对；
C、等质量镁粉和铁粉与足量同浓度稀盐酸反应，则金属所有参与反应，镁活动性不小于铁，则镁产生氢气速率不小于铁，每24份质量镁产生2份质量氢气，每56份质量铁产生2份质量氢气，则产生氢气质量镁不小于铁，故C对；
D、盐酸稀释时酸性会不停减弱，pH会不停增大，但溶液pH只能不停靠近7，不会达到7，故D对。故选B。
【点睛】
金属与足量酸反应产生氢气质量与

18．甲、乙两种物质溶解度曲线如图所示。下列说法中不对是

A．t2°C时，甲溶解度不小于乙溶解度
B．t1°C时,甲、乙溶液溶质质量分数相等
C．使靠近饱和甲溶液变为饱和溶液，可采用减少温度措施
D．t2°C时 ,在50 g水中加人30 g乙，形成溶液质量为70 g
【答案】B
【解析】
【详解】
A、t2°C时,甲溶解度曲线在乙上方,故甲溶解度不小于乙溶解度,不符合题意;
B、 t1°C时,甲和乙溶解度相等,故甲、乙饱和溶液溶质质量分数相等,符合题意;
C、甲溶解度随温度升高而增大,使靠近饱和甲溶液变为饱和溶液可采用增长溶质或减少温度措施,不符合题意;
D、t2°C时,乙溶解度为40g,将30g乙加入50g水中,只能溶解20g,可形成70g乙饱和溶液,不符合题意。故选B。
【点睛】
在一定温度下溶液分为饱和溶液和不饱和溶液，且饱和溶液与不饱和溶液可以互相转化，转化措施要根据溶解度曲线图来判断。

19．酸碱中和反应是一类非常重要反应。向装有一定量氢氧化钠溶液烧杯中逐滴滴加稀硫酸。下列能对反应对应变化关系图像是
A． B． C． D．
【答案】D
【解析】
【详解】
A、向装有一定量氢氧化钠溶液烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；
B、发生反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-伴随稀硫酸加入而不停增长，故B错误；
C、反应没有气体和沉淀生成，烧杯内溶液总质量伴随稀硫酸加入而不停增长，故C错误；
D、伴随稀硫酸加入，生成物硫酸钠质量分数逐渐增大，当反应结束后，由于稀硫酸加入使得溶液总质量继续增大，而硫酸钠质量不变，因此导致溶液中Na2SO4质量分数逐渐减小，D对。故选D。
【点睛】
解答时要全面理解曲线中“起点、拐点和终点”涵义，如A项中忽视反应前是氢氧化钠溶液，溶液pH>7而出错。

20．KNO3和KCl两种固体溶解度曲线如图所示。下列说法不对是

A．在t°C时，KNO3和KCI溶解度相等
B．常温下（20°C），KNO3和KCl都是易溶物质
C．60°C时50gKNO3溶于50g水中恰好形成100g.KNO3饱和溶液
D．分离混有少许氯化钾硝酸钾时可采用冷却热饱和溶液措施
【答案】C
【解析】
【分析】
【详解】
A. 在t°C时，KNO3和KCl溶解度曲线相交于一点，此时两物质溶解度相等，故对；
B. 常温下（20°C），KNO3和KCl溶解度都不小于10g，都是易溶物质，故对；
C. 60°C时，硝酸钾溶解度是110g，50gKNO3溶于50g水中形成100g.KNO3不饱和溶液，故错误；
D. 硝酸钾溶解度受温度影响较大，分离混有少许氯化钾硝酸钾时可采用冷却热饱和溶液措施，故对；
故选：C。

21．下图像中有关量变化趋势对是(　　)
A．某温度下,向一定量不饱和硝酸钾溶液中不停加入硝酸钾晶体
B．一定温度下,向一定量饱和石灰水中加入生石灰
C．向一定量氢氧化钠和碳酸钠混合溶液中逐滴滴加盐酸
D．将水通电电解一段时间
【答案】C
【解析】
【详解】
A、未加入硝酸钾固体时，不饱和溶液质量分数不为零，图像起点位置错误；故选项错误；
B、一定温度下,向一定量饱和石灰水中加入生石灰，氧化钙与水反应产生氢氧化钙，溶解被消耗，溶液质量减少；故选项错误；
C、向一定量氢氧化钠和碳酸钠混合溶液中逐滴滴加盐酸，盐酸先与氢氧化钠反应产生氯化钠溶液，然后与碳酸钠溶液反应产生二氧化碳气体；故选项对；
D、水通电产生氢气和氧气体积比为2:1；故选项错误；
故选：C。

22．20℃时，向一定量不饱和KNO3溶液中逐渐加KNO3。溶液质量、溶质质量分数变化图示对是
图示变化信息

选项
A
B
C
D

A．A B．B C．C D．D
【答案】C
【解析】
【分析】
【详解】
A、根据“向一定量不饱和KNO3溶液中逐渐加入KNO3固体”，溶液质量不也许从0开始，故A错误；
B、向一定量不饱和KNO3溶液中逐渐加入KNO3固体时，硝酸钾可以继续溶解，达到饱和状态时不再溶解。溶液质量不也许不变，故B错误；
C、向一定量不饱和KNO3溶液中逐渐加入KNO3固体时，硝酸钾可以继续溶解，直抵达到饱和状态而不再溶解，质量分数先增长后不变，故C对；
D、图中质量分数，不也许由大变小，图像不对，故D错误。
故选C。

23．下图象与所述操作过程相符是（　　）
A． 红磷在密闭容器内燃烧测空气中氧气含量
B．向室温下一杯饱和澄清石灰水中投入少许生石灰
C．向一定量稀硫酸中不停加入铁粉
D． 向相似质量镁条和铝条滴加相似浓度稀盐酸
【答案】D
【解析】
【分析】
【详解】
A、磷在空气中燃烧生成五氧化二磷，完全反应后冷却至室温，由于氧气消耗，最终气压比开始时小，图像与所述操作过程不相符，不符合题意；
B、室温时向饱和澄清石灰水中加入一定量生石灰，生石灰与水反应生成氢氧化钙，同步放热；氢氧化钙溶解度随温度升高而减少；温度降到本来室温后，溶解度由恢复到本来大小，溶液仍为饱和溶液，一定温度下饱和溶液溶质质量分数=，溶质质量分数先变小再变大最终与本来相等，图像与所述操作过程不相符，不符合题意；
C、铁与硫酸反应生成硫酸亚铁和氢气，反应化学方程式为Fe + H2SO4 = FeSO4 + H2↑，
根据方程式可知，每加入56份质量铁，放出2份质量氢气，向一定量稀硫酸中不停加入铁粉，不停增长，反应结束后不再放出氢气，反应结束后加入铁粉，烧杯内物质总质量增长幅度变大，直线较之前更陡，图像与所述操作过程不相符，不符合题意；
D、向相似质量镁条和铝滴加同浓度稀盐酸时，伴随稀盐酸加入，不停产生氢气，产生氢气质量决定于稀盐酸质量，因此当稀盐酸质量相等时，产生氢气质量也相等。根据Mg+ 2HCl = MgCl2 + H2↑，2Al + 6HCl = 2AlCl3 + 3H2↑可知，每24份质量镁能生成2份质量氢气，每54份质量铝能生成6份质量氢气，最终铝和稀盐酸反应生成氢气质量不小于镁和盐酸反应生成氢气质量，图像与所述操作过程相符，符合题意。 故选D。
【点睛】
本题是一道图像坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，确定对图像。

24．如图所示四个图像，分别对应四种过程,其中不对是()
A．将等质量镁粉和铝粉分别与足量等浓度稀盐酸反应
B．红磷在密闭容器中燃烧
C．将一定量碳酸钠固体加入到稀盐酸中
D．饱和硝酸钾溶液加水稀释
【答案】C
【解析】
【详解】
A、将等质量镁粉和铝粉分别与足量等浓度稀盐酸反应,镁金属活动性比铝强,铝粉产生氢气质量不小于镁粉产生氢气质量,不符合题意;
B、红磷燃烧是在密闭容器中进行,遵照质量守恒定律，反应前后元素种类不变,不符合题意;
C、将一定量碳酸钠固体加入稀到盐酸中,开始时稀盐酸中具有水,起点不为0,碳酸钠与稀盐酸反应生成水,溶液中水质量不停增长,至碳酸钠固体反应完,溶液中水质量不再增长,符合题意;
D、饱和硝酸钾溶液加水稀释,溶质质量不变,溶液质量增大,因此溶质质量分数减小,不符合题意。故选C。
【点睛】
学会运用化学方程式中有关物质质量变化来判断曲线起点、折点和终点。

25．如图是一定质量混合均匀氯酸钾和二氧化锰固体在受热过程中各物质质量随时间变化趋势,t1时开始反应。a,b,c,d 分别是其中一种物质，下列说法不对是

A．a是氯酸钾
B．b是氧气
C．d是二氧化锰
D．t2时反应结束
【答案】B
【解析】
【分析】
【详解】
A．反应物是氯酸钾，质量从反应开始会不停减少，故a是氯酸钾；对；
B．生成氧气和氯化钾质量不停增长，根据在方程式2KClO3 2KCl+3O2↑质量比，生成氯化钾质量要比氧气质量多，b是氯化钾，错误。
C．二氧化锰在反应中为催化剂，反应前后质量不变，d符合该图象，对；
D．t2时a质量减少到0，阐明反应结束，对。
故选：B。
【点睛】
有图象可知，纵坐标表达物质或元素开始不变，再逐渐减少，反应停止后不变，结合各物质即元素在反应中变化状况来分析。

26．既有如下曲线,与之对应论述相符是
A．电解水一段时间
B．用等质量、 等浓度过氧化氢溶液分别制取氧气
C．敞口放置于空气中浓硫酸
D．向一定量稀氢氧化钠液中滴入水
【答案】C
【解析】
【详解】
A．电解水时生成氢气与氧气体积比为2：1，而不是质量比，故错误；
B．催化剂只能变化化学反应速率，不过对氧气量没有影响，故错误；
C．浓硫酸具有吸水性，会吸取空气中水蒸气而导致溶液中溶质质量分数减小，故对；
D．氢氧化钠溶液中加入水后，溶液仍显碱性，即pH＞7，故错误。
故选：C。
【点睛】
对辨别坐标所示变化量，是解答此类问题关键，分析变化中有关量变化关系，是解答问题基础。

27．下图像不能对反应对应变化关系是 （ ）
A．加热一定质量高锰酸钾
B．向具有一定量HCl和CaCl2溶液中滴加Na2CO3溶液
C．常温下，相似质量锌和铁分别与足量溶质质量分数相似稀硫酸反应
D．向两份质量相似块状大理石和粉末状大理石中，分别加入足量等浓度稀盐酸
【答案】C
【解析】
【分析】
【详解】
A、加热一定质量高锰酸钾，锰元素质量分数逐渐增长，高锰酸钾分解完全后，质量分数不变，故A对；
B、向具有一定量HCl和CaCl2溶液中滴加Na2CO3溶液，盐酸先和碳酸钠反应生成氯化钠、水和二氧化碳，盐酸反应完全，氯化钙和碳酸钠反应生成碳酸钙和氯化钠，故B对；
C、65份锌和稀硫酸反应生成2份氢气，56份铁和稀硫酸反应生成2份氢气，常温下，相似质量锌和铁分別与足量溶质质量分数相似稀硫酸反应，产生氢气质量是铁比锌多，但锌比铁快，故C不对；
D、向两份质量相似块状大理石和粉末状大理石中，分别加入足量等浓度稀盐酸，粉末状大理石反应较快，最终身成气体质量相似，故D对。故选C。

28．下列四个图像中，能对反应对应变化关系是

A加热一定质量氯酸钾与二氧化锰
B电解一定质量水
C木炭在高温下和氧化铁反应
D用两份完全相似过氧化氢溶液分别制取氧气

A．A B．B C．C D．D
【答案】A
【解析】
【分析】
【详解】
A、加热一定质量氯酸钾与二氧化锰，在该反应中，二氧化锰是催化剂，化学反应前后，催化剂质量和化学性质不变，故伴随反应进行，二氧化锰质量不变，符合题意；
B、电解一定质量水，水在通电条件下分解为氢气和氧气，伴随反应进行，氢气质量逐渐增长，待水完全反应后，氢气质量不再变化，故氢气质量先增长后不变，不符合题意；
C、木炭在高温下和氧化铁反应，生成铁和二氧化碳，有二氧化碳生成，故伴随反应进行，固体质量逐渐减小，不过由于有铁生成，不会减小至零，不符合题意；
D、用两份完全相似过氧化氢溶液分别制取氧气，有催化剂反应速率快，不过最终生成氧气质量同样，不符合题意。
故选A。

29．如图中四个图象分别表达四个变化中数量关系，下列说法与图象不相符是
A．将足量碳酸镁和氧化镁固体分别加入相似质量、相似溶质质量分数稀盐酸中
B．将盐酸逐渐加入氧化铜中，n点和m点对应溶液中铜元素质量相等
C．向氢氧化钠和硝酸钡混合溶液中，逐滴滴加稀硫酸
D．t2℃时等质量a、b、c三种物质饱和溶液降温到t1℃，所得溶液中溶剂至少是a
【答案】C
【解析】
【分析】
【详解】
A、相似质量、相似溶质质量分数稀盐酸中氯离子质量相等，将足量碳酸镁和氧化镁固体分别加入盐酸完全反应，所得氯化镁质量相等，碳酸镁和盐酸反应方程式为：MgCO3+2HCl=MgCl2+H2O+CO2↑，氧化镁和盐酸反应方程式为：MgO+2HCl=MgCl2+H2O。若生成等质量氯化镁，则实际参与反应碳酸镁与氧化镁质量比为84:40，说法与图像相符；
B、将盐酸加入到氧化铜中，盐酸和氧化铜反应生成氯化铜和水。而伴随盐酸滴加，氧化铜会逐渐减小至消失，直到稀盐酸过量。n点对应拐点，即稀盐酸和氧化铜反应恰好结束时刻。m点对应是稀盐酸滴加过量状态。而无论稀盐酸与否过量，溶液中铜元素质量一直不变，说法与图像相符；
C、稀硫酸和氢氧化钠反应生成硫酸钠和水。稀硫酸和硝酸钡反应生成硝酸和硫酸钡沉淀。因此当滴入稀硫酸，就会产生沉淀物，因此沉淀物起始点为0，说法与图像不相符；
D、t2℃时，a物质溶解度最大，等质量a、b、c三种物质饱和溶液中，a溶液中溶剂质量最小，降温到t1℃时溶剂质量不变，因此所得溶液中溶剂至少是a溶液，说法与图象相符。
故选C。

30．下图像与对应变化关系不相符是
A．向等质量、等溶质质量分数稀盐酸中分别加入足量镁片和锌片
B．用等质量、等溶质质量分数过氧化氢溶液来制取氧气
C．向一定量碳酸钠溶液中滴入稀盐酸
D．某温度时，向一定量靠近饱和硝酸钾溶液中不停加入硝酸钾晶体
【答案】D
【解析】
【分析】
【详解】
A、金属与酸反应时氢气来源于酸中氢元素，酸量相似，金属过量，生成氢气相等，镁活动性比锌强，反应速率快，反应时间短，故A对；
B、用等质量、等溶质质量分数过氧化氢溶液来制取氧气，催化剂只能影响反应速率，不影响产生氧气质量，有催化剂速率速率快，故B对；
C、碳酸钠与稀盐酸反应生成二氧化碳气体，气体质量逐渐增长，至完全反应不再发生变化，故C对；
D、某温度时，向一定量靠近饱和硝酸钾溶液中不停加入硝
