- 电流和电路单元检测题

一、电流和电路选择题

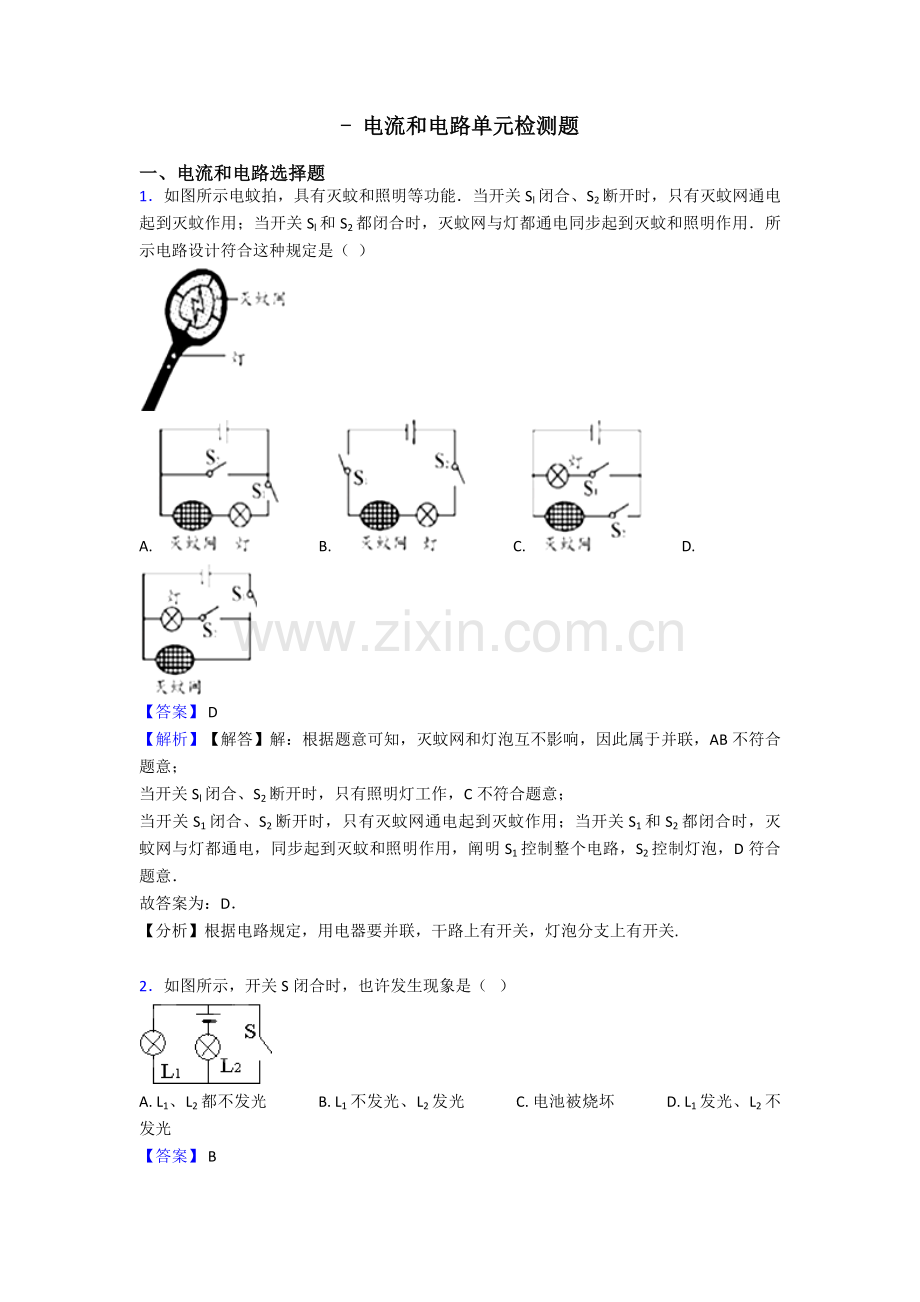

1．如图所示电蚊拍，具有灭蚊和照明等功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同步起到灭蚊和照明作用．所示电路设计符合这种规定是（  ）

A.            B.              C.            D.
【答案】 D
【解析】【解答】解：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，AB不符合题意；
当开关Sl闭合、S2断开时，只有照明灯工作，C不符合题意；
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同步起到灭蚊和照明作用，阐明S1控制整个电路，S2控制灯泡，D符合题意．
故答案为：D．
【分析】根据电路规定，用电器要并联，干路上有开关，灯泡分支上有开关.

2．如图所示，开关S闭合时，也许发生现象是（   ）

A. L1、L2都不发光             B. L1不发光、L2发光             C. 电池被烧坏             D. L1发光、L2不发光
【答案】 B
【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．
故答案为：B．
【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不通过灯泡L1，因此灯泡L1被短路．

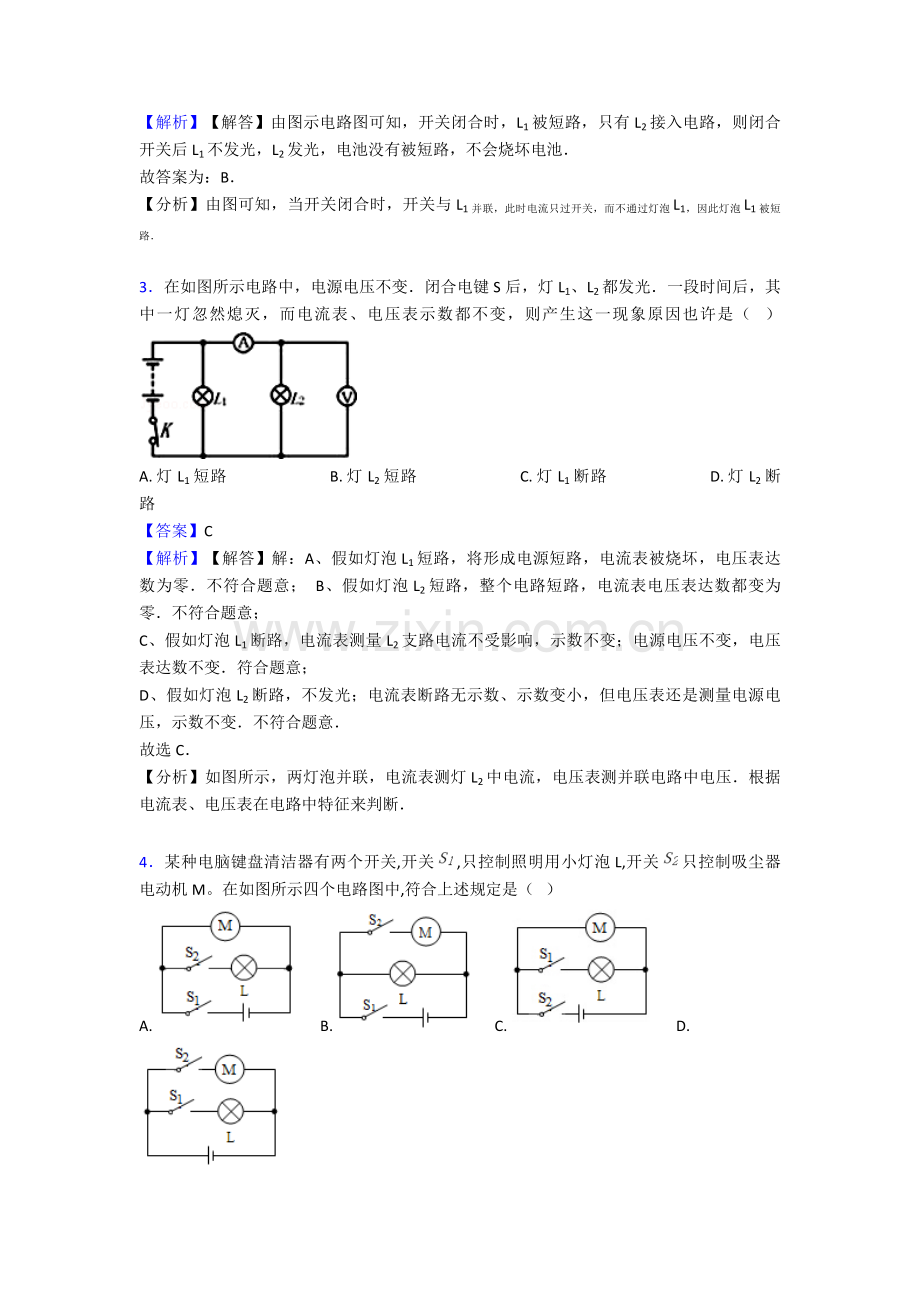

3．在如图所示电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯忽然熄灭，而电流表、电压表示数都不变，则产生这一现象原因也许是（   ）
A. 灯L1短路                           B. 灯L2短路                           C. 灯L1断路                           D. 灯L2断路
【答案】C
【解析】【解答】解：A、假如灯泡L1短路，将形成电源短路，电流表被烧坏，电压表达数为零．不符合题意； B、假如灯泡L2短路，整个电路短路，电流表电压表达数都变为零．不符合题意；
C、假如灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表达数不变．符合题意；
D、假如灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．
故选C．
【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．

4．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用小灯泡L,开关 只控制吸尘器电动机M。在如图所示四个电路图中,符合上述规定是（   ）
A.       B.       C.       D.
【答案】 D
【解析】【解答】根据电路规定，两个开关分别控制不一样用电器，则电路是并联电路，各支路有单独开关和用电器，D符合题意。
故答案为：D.
【分析】根据电路规定，各用电器互不影响电路是并联电路。

5．取两个相似验电嚣甲和乙，使甲带电．乙不带电．可以看到甲金属箔张开，乙金属箔闭合（如图）．用带绝缘柄金属棒将甲和乙两金属球连接起来．则甲乙金属箔张角变化状况是（    ）

A. 甲和乙都不变               B. 甲变小，乙张开               C. 甲变大，乙不变               D. 甲闭合，乙张开
【答案】 B
【解析】【解答】当用金属导体连接验电器金属球时，甲乙间有电荷一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
故答案为：B.
【分析】验电器通过金属箔角度张开可以检查物体与否带电。

6．下列有关电流说法中，对是（   ）
A. 电荷只要运动就会形成电流                                B. 只有正电荷定向移动才能形成电流
C. 负电荷定向移动方向与电流方向相反               D. 电流从电源负极流经用电器流向正极
【答案】 C
【解析】【解答】解：A、电荷定向移动形成电流；A不符合题意；
B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；
C、正电荷移动方向是电流方向；负电荷（自由电子）定向移动方向与电流方向相反。C符合题意；
D、在电源外部，电流方向是从正极流向负极。D不符合题意；
故答案为：C。
【分析】电荷定向移动形成电流；规定：正电荷移动方向是电流方向.
在电源外部，电流方向是从正极流向负极；电源内部则恰好相反.

7．有关电路，下列说法中错误是（   ）
A. 电源是提供电能装置
B. 可以通过开关控制电路通、断
C. 将电源正、负极直接用导线连接在一起电路称为短路
D. 用电器是将其他形式能转化为电能装置
【答案】 D
【解析】【解答】解：A、电源作用是提供电能；A符合题意，不符合题意；
B、开关作用是控制电路通断，控制输送电能，B符合题意，不符合题意；
C、将电源正、负极直接用导线连接在一起电路称为短路，C符合题意，不符合题意；
D、用电器作用是消耗电能，将电能转化成其他形式能；D不符合题意，符合题意。
故答案为：D。
【分析】结合电路构成及三种状态分析解答即可.注意将电源正、负极直接用导线连接在一起电路称为短路.

8．在图甲所示电路中，当滑片P由b移到a过程中，滑动变阻器及滑动变阻器接入电路电阻R2变化状况如图乙所示。下列说法对（   ）

A. 电阻R1阻值为20Ω
B. 滑片P移到b端时，R2两端电压为6v
C. 滑片P移到a端时，R2电流为0.1A
D. 当滑片P移到中点时，通过R1电流为0.3A
【答案】D
【解析】【解答】由图甲知当滑片P由b移到a时滑动变阻器阻值最大，滑动变阻器两端电压最大，电压表示数最小，由图乙知此时此时滑动变阻器阻值为20Ω，电压表示数为2V，根据串联电路电压规律得：U总=U1+U2=2V+……①，由图甲知当滑片P由b移到b时滑动变阻器阻值最小，滑动变阻器两端电压最小，电压表示数最大，由图乙知此时此时滑动变阻器阻值为0Ω，电路中只有R1 ， 电压表示数为6V得电源电压为6V，将U总=6V代入①得R1=10Ω，当滑片P由b移到a时通过滑动变阻器电流等于R1中电流，即：I2=I1==0.2A；当滑片P移到中点时，滑动变阻器阻值为10Ω，根据I=得，电路中电流为I==0.3A，A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】先根据图甲、图乙判断滑动变阻器移到a点时滑动变阻器阻值大小及电压表示数，根据串联电路电压规律电压得出①，再根据图甲、图乙判断滑动变阻器移到b点时滑动变阻器阻值大小及电压表示数，判断电源电压大小，结合①得出R1阻值，根据I=分别求出滑片P移到a端时和滑片P移到中点时电流。

9．压敏电阻阻值随所受压力增大而减小。下列电路中，符合电表达数随压力增大而减小电路是（　　）

A.       B.           C.       D.
【答案】 A
【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，因此,压力变化时,通过R0电流不变；因压敏电阻阻值随所受压力增大而减小，因此，压力增大时，压敏电阻阻值减小，由I＝ 可知，通过压敏电阻电流增大；因并联电路中干路电流等于各支路电流之和，因此，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻支路，电流表示数均增大，BC不符合题意；
AD、定值电阻R0与压敏电阻串联，因压敏电阻阻值随所受压力增大而减小，因此，压力增大时，压敏电阻阻值减小，电路中总电阻减小，由I＝ 可知，电路中电流增大，由U＝IR可知,R0两端电压增大，因串联电路中总电压等于各分电压之和，因此，压敏电阻两端电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。
故答案为：A.
【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度关系得出阻值变化，根据欧姆定律可知电路中电流变化和R0两端电压变化，根据串联电路电压特点可知压敏电阻两端电压变化；
（2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0电流不变，根据压敏电阻与温度关系得出阻值变化，根据欧姆定律可知通过压敏电阻电流变化，根据并联电路电流特点可知干路电流变化.

10．如图所示，闭合电键S时，用电表能对测量电阻R1两端电压或通过电流电路图是（    ）
A.           B.               C.           D.
【答案】B
【解析】【解答】A.  电源短路，A不符合题意.
B.  电压表测量电阻R1两端电压，也就是电源电压，B符合题意.
C. 电压表正负极接反了，不能测量，C不符合题意.
D. 电源短路，D不符合题意.
故答案为：B.
【分析】电压表要与用电器并联使用，并且使电流从电压表正接线柱流入，从负接线柱流出.电流表相称于导线.

11．在图（a）、（b）所示电路中，电源电压相等且保持不变 . 只闭合电键S1 ， 三个电流表中仍有两个示数相似 . 同步闭合电路S1、S2 ， 三个电流表中仍有两个示数相似 . 对判断是（    ）

A. 只闭合电键S1 ， 示数相似是电流表A1和A3
B. 同步闭合电键S1、S2 ， 示数相似是电流表A2和A3
C. R1阻值最大
D. R3阻值最小
【答案】D
【解析】【解答】A、a图中电流表A2在支路上，A1在干路上，由并联电路电流规律可知A1示数不小于A2示数；
B、b图中S2断开时R1R2串联，当S2闭合时R1短路电路中只有R2 , 根据欧姆定律可知S2闭合时电流不小于S2断开时电流，综上所述只闭合电键S1 ， 示数相似是电流表A2和A3故A错误；同步闭合电键S1、S2 ， 示数相似是电流表A1和A3 ， B不合题意；
D、同步闭合电键S1、S2 ， 示数相似是电流表A1和A3相似阐明R1R2并联后来总电阻等于R3阻值，根据电阻并联后来总电阻比任何一种电阻都小可知，R3比R1、R2都小，D符合题意；
C、根据题中已知条件无法判断1、R2大小关系，C .
故答案为：D .
【分析】根据电阻并联和电阻串联，以及并联和串联电路电流规律，结合欧姆定律分析判断 .

12．在如图所示电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（   ）

A. 电流表达数变小，电压表达数变小                      B. 电流表达数变小，电压表达数变大
C. 电流表达数不变，电压表示数变小                  D. 电流表达数不变，电压表达数变大
【答案】A
【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端电压，电流表测电路中电流；
当电键S闭合时，R1和电流表、电压表被短路，电表达数为0，
因此，当电键S由断开到闭合时，电压表和电流表示数均变小，A符合题意，BCD不符合题意．
故答案为：A．
【分析】根据电路图分析，当开关闭合时，其中一种电阻电阻短路，再结合欧姆定律计算分析电压表和电流表变化.

13．在如图所示各电路图中，能反应出L1、L2并联，开关S断开后L1仍能发光是（   ）
A.          B.            C.          D.
【答案】C
【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但Ll、L2为串联电路，因此该选项不对． B、由图可知Ll、L2为并联电路，开关S断开后L1不能发光，因此该选项不对．
C、由图可知Ll、L2为并联电路，开关S控制L2通断，断开开关S后L1仍能发光，因此该选项对．
D、由图可知Ll、L2为并联电路，开关S控制L1通断，断开开关S后L1不能发光，因此该选项不对．
故选C．
【分析】本题重要考察两个方面知识：（1）电路基本连接形式有两种：一种是串联，在串联电路中电流只有一条途径，各用电器之间互相影响；另一种是并联，在并联电路中电流有多条流通途径，各个用电器之间互不影响，独立工作．（2）开关作用：开关在不一样电路中作用不相似，在串联电路中控制所有用电器，在并联电路干路中控制所有用电器，在并联电路支路中只控制本支路用电器．

14．小融在某酒店住宿时发现，酒店洗手间有一种镜前灯，一种吸顶灯和一种排气扇（电动机），洗手间门口开关S1和床头开关S2都可以控制两盏灯和排气扇同步工作或不工作，下列设计符合实际是（   ）
A.                B.                C.                D.
【答案】 C
【解析】【解答】A.图中灯泡和电动机串联，接通电路后用电器不能正常工作，A不符合题意；
B.图中开关必须同步闭合用电器才可以工作，不能实现分别控制用电器，B不符合题意；
C.图中闭合或断开开关都可以控制各用电器工作，符合实际工作状况，C符合题意；
D.图中开关不闭合，各用电器工作，闭合后会导致电源短路，D不符合题意。
故答案为：C.
【分析】家庭电路中各用电器要并列连接，开关要串联在干路上才可以控制用电器。

15．在如图电路中，灯泡L上标有“6V 4W”字样，当S、S1均闭合时，灯泡正常发光，电压表达数为12V；若再断开S1 ， 灯泡实际功率变为本来 ，则下列选项对是（   ）
A. 电路中电源电压为24V                                        B. 电阻R1阻值为27Ω
C. 断开S1后，电压表示数变大                             D. 断开S1前后，电流表示数之比为4：1
【答案】B
【解析】【解答】解：（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端电压，电流表测电路中电流， 灯泡正常发光时电压为6V，功率为4W，
∵串联电路中总电压等于各分电压之和，
∴电源电压U=UL+U2=6V+12V=18V，故A不对；
∵串联电路中各处电流相等，
∴根据P=UI可得，电路中电流：
I=IL= = = A，
根据欧姆定律可得：
RL= = =9Ω，R2= = =18Ω；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端电压，电流表测电路中电流，
∵灯泡实际功率变为本来 ，
∴根据P=I2R可得，此时电路中电流即电流表示数：
I′= = = = A，
断开S1前后，电流表示数之比：
I：I′= A： A=2：1，故D不对；
电路中总电阻：
R= = =54Ω，
∵串联电路中总电阻等于各分电阻之和，
∴R1=R﹣RL﹣R2=54Ω﹣9Ω﹣18Ω=27Ω，故B对；
电压表示数：
U2′=I′R2= A×18Ω=6V＜12V，即电压表示数变小，故C不对．
故选B．
【分析】（1）当S、S1均闭合时，灯泡与电阻R2串联，电压表测R2两端电压，电流表测电路中电流，灯泡正常发光时电压和额定电压相等，根据串联电路电压特点求出电源电压；
根据P=UI求出电路中电流，运用欧姆定律求出灯泡和R2电阻；（2）若再断开S1时，灯泡与两电阻串联，电压表测R2两端电压，电流表测电路中电流，根据灯泡实际功率变为本来 和P=I2R求出电路中电流，深入得出断开S1前后电流表示数之比，运用欧姆定律求出电路中总电阻，运用串联电路电阻特点求出R1阻值，再运用欧姆定律求出电压表示数．

16．如图所示是一种能吹出冷热风电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析对是（   ）

A. 只闭合开关S2 ， 电吹风吹出热风                       B. 只闭合开关S1 ， 电吹风吹出冷风
C. 同步闭合开关S1、S2 ， 电吹风吹出冷风            D. 同步闭合开关S1、S2 ， 电吹风吹出热风
【答案】 D
【解析】【解答】开关S2在干路上，S1在B所在支路．
A、只闭合开关S2时，电热丝所在支路开关是断开，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；
B、此时干路开关S2是断开，电路没有接通，所有用电器都不工作，B不符合题意；
C、同步闭合开关S1、S2时，电热丝与吹风机并联接入电路，同步工作，吹出热风，C不符合题意，D符合题意．
故答案为：D．
【分析】根据电路工作状态，电路并联，且电热丝有开关，并联时同步工作.

17．空调扇因具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉常用电器。其内部电路中有送风电动机和加湿电动机，工作时，若只闭合送风开关只有送风电动机工作；若同步闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。如图所示电路中符合上述设计规定是（   ）
A.
B.
C.
D.
【答案】 D
【解析】【解答】A、图中只闭合加湿开关加湿电动机可以工作，不合题意；
B、图中只闭合加湿开关加湿电动机可以工作，不合题意；
C、图中只闭合加湿开关加湿电动机可以工作，不合题意；
D、送风开关为总开关，加湿开关只控制加湿电动机，符合题意。
故答案为：D。
【分析】送风开关只控制送风电动机，加湿开关只控制吸加湿电动机，阐明送风电动机和加湿电动机独立工作、互不影响即为并联，再根据开关作用，判断开关位置。

18．家用电吹风由电动机和电热丝等构成．为了保证电吹风安全使用，规定：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合规定是（   ）
A.                                   B.
C.                                  D.
【答案】 D
【解析】【解答】A、电热丝和电动机串联，而电动机不可以独立工作，A不符合题意；
B、电动机和电热丝并联连接，电路中只有一种总开关控制，开关闭合，电热丝和电动机同步工作，而电动机无法独立工作，B不符合题意；
C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；C不符合题意；
D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同步工作；S1断开，电动机和电热丝都不工作，D符合题意．
故答案为：D．
【分析】根据电路规定，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关.

19．如图所示是一种英语听力播放控制装置原理图．“播放器”是有电流通过时会播放声音装置；“定期开关”在电路刚接通时，处在“闭合”状态，达到设定期间后能自动断开．下列选项中对是（   ）

A. 闭合开关S，指示灯立即发光，播放器立即播放声音
B. 抵达设定期间后，指示灯保持发光且亮度不变
C. 抵达设定期间后，播放器立即开始播放声音
D. “定期开关”断开前后，“指示灯”和“播放器”分别处在并联和串联状态
【答案】C
【解析】【解答】解：A．闭合开关S，“定期开关”在电路刚接通时，处在“闭合”状态，播放器被短路，电路为灯泡简单电路，因此指示灯立即发光，播放器不能播放声音，故A错误；
B．达到设定期间后，“定期开关”自动断开，播放器和指示灯串联，电路中总电阻变大，由I= 可知，电路中电流变小，由P=I2R可知灯泡实际功率变小，灯泡变暗，故B错误；
C..达到设定期间后，“定期开关”自动断开，播放器和指示灯串联，电路中有电流，播放器立即开始播放声音，故C对；
D．“定期开关”断开前（即闭合），电路为指示灯简单电路；“定期开关”断开后，“指示灯”和“播放器”串联，故D错误．
故选C．
【分析】由图可知当定期开关闭合时播放器被短路，电路为指示灯简单电路；定期开关断开时，播放器和指示灯串联，电路中总电阻变大，根据欧姆定律可知电路中电流变化，根据P=I2R可知灯泡实际功率变化，深入判断亮暗变化．

20．用丝线悬挂三个泡沫塑料球，任意两个靠近时都互相吸引，那么（   ）

A. 三个小球都带电                                                  B. 三个小球只有一种带电
C. 三个小球中只有一种不带电，此外两个一定带同种电荷          D. 三个小球中只有一种不带电，此外两个一定带异种电荷
【答案】D
【解析】【解答】A、假如三个小球都带电，至少有两个是带同种电荷，当它们两个靠近，会互相排斥，A不符合题意；
B、假如只有一种小球带电，那么其他两个不带电小球靠近时，它们不会吸引，B不符合题意；
C、两个带同种电荷小球靠近时会互相排斥，C不符合题意；
D、假如两个小球带异种电荷，另一种不带电，当带异种电荷两个小球靠近时，互相吸引；而带电小球分别与不带电小球靠近时，也能吸引不带电小球，D符合题意.
故选D。
【分析】同种电荷互相排斥，异种电荷互相吸引；带电体能吸引轻小物体.由此分析解答．

21．如图所示，电源电压和灯L电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗电功率P为（   ）

A. 6V  1.5W                        B. 6V   0.75W                        C. 3V  1.5W                        D. 3V  0.75W
【答案】B
【解析】【解答】解：（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，

由于灯泡正常发光，
因此电源电压U=U变=UL额=6V，
通过灯泡电流IL额= = =0.5A，
则通过变阻器电流I变=I﹣IL额=1A﹣0.5A=0.5A，
滑动变阻器最大阻值R变= = =12Ω．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器最大阻值串联，

灯泡电阻RL= = =12Ω，
此时电路中电流I′= = =0.25A，
∴灯泡实际功率P实=I′2RL=（0.25A）2×12Ω=0.75W．
故选B．
【分析】（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，根据额定电压下灯泡正常发光得出电源电压，根据I= 求出通过灯泡电流，根据并联电路电流特点求出通过滑动变阻器电流，再根据欧姆定律求出滑动变阻器最大阻值．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器最大阻值串联，先根据欧姆定律求出灯泡电阻，再根据电阻串联和欧姆定律求出电路中电流，最终根据P=I2R求出灯L消耗电功率．

22．下列厨房里用品在一般状况下属于导体是（   ）
A. 糖水                                    B. 酱油                                    C. 色拉油                                    D. 味精
【答案】B
【解析】【解答】一般状况下，糖水中糖是有机物，而分子不能导电，因此糖水不能导电；酱油具有氯化钠（食盐），盐水溶液中有阴阳离子存在可以导电，因此酱油是导体；色拉油和味精都不能导电，属于绝缘体；B符合题意.
故答案为：B.
【分析】容易导电物体叫导体，糖水、色拉油和味精不易导电，是绝缘体.

23．下列日用品中，一般状况下属于导体是（    ）
A. 玻璃杯                                  B. 钢勺                                  C. 塑料桶                                  D. 瓷碗
【答案】 B
【解析】【解答】导体是容易导电物体，如金属、人体、大地等，绝缘体不容易导电，如：玻璃、橡胶、陶瓷等，B符合题意。
故答案为：B.
【分析】容易导电物体是导体，不容易导电物体是绝缘体。

24．如图所示电蚊拍，具有灭蚊和照明等功能，当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电时起到灭蚊和照明作用．下列电路设计符合这种规定是（   ）
A.                                         B.
C.                                        D.
【答案】D
【解析】【解答】解： AB、根据题意可以懂得，灭蚊网和灯泡工作时互不影响，因此属于并联，AB选项中灭蚊网和灯串联，故A、B错误；
C、C图中S1闭合，S2断开时，灯泡亮，灭蚊网不工作，不符合题意，故D错误．
D、D中S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同步工作，符合题意．故D对．
故选D．
【分析】串联电路特点是各用电器之间互相影响，并联电路特点是互不影响．再根据开关作用来判断符合规定电路图．

25．将两个定值电阻串联接到电压为U电源两端，R1消耗功率为P1 ， R2消耗功率为3P1 ． 将这两个定值电阻并联接在同一电源两端时，下列说法中对是（   ）
A. 串联时R1与R2两端电压之比为3：1                 B. 并联时R1消耗功率为16P1
C. 并联时通过R1与R2电流之比为1：3                 D. 并联时两电阻消耗总功率 P1
【答案】 B
【解析】【解答】解：（1）R1、R2串联时，通过两电阻电流相等，
∵P=I2R，且P2=3P1 ，
∴R2=3R1 ，
∵U=IR，
∴U1：U2=R1：R2=1：3；
电路中电流I= = = ，
则P1=I2R1=（ ）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端电压相等为U，
R1消耗功率为P1′= =16P1；
∵I= ，
∴通过R1与R2电流之比I1′：I2′=R2：R1=3：1；
电路消耗总功率P总′= + = + = ×16P1= P1 ．
故选B．
【分析】（1）当R1、R2串联时，通过两电阻电流相等，根据电阻消耗功率关系和P=I2R确定两电阻之间关系，根据欧姆定律得出两电阻两端电压关系；根据电阻串联特点和欧姆定律表达出电路中电流，根据P=I2R表达出R1消耗功率．（2）当R1、R2并联在同一电源两端时，根据并联电路电压特点和P= 求出R1消耗功率，根据欧姆定律得出通过两电阻电流关系，根据P= 求出R2消耗电功率，深入得出两电阻消耗总功率．
