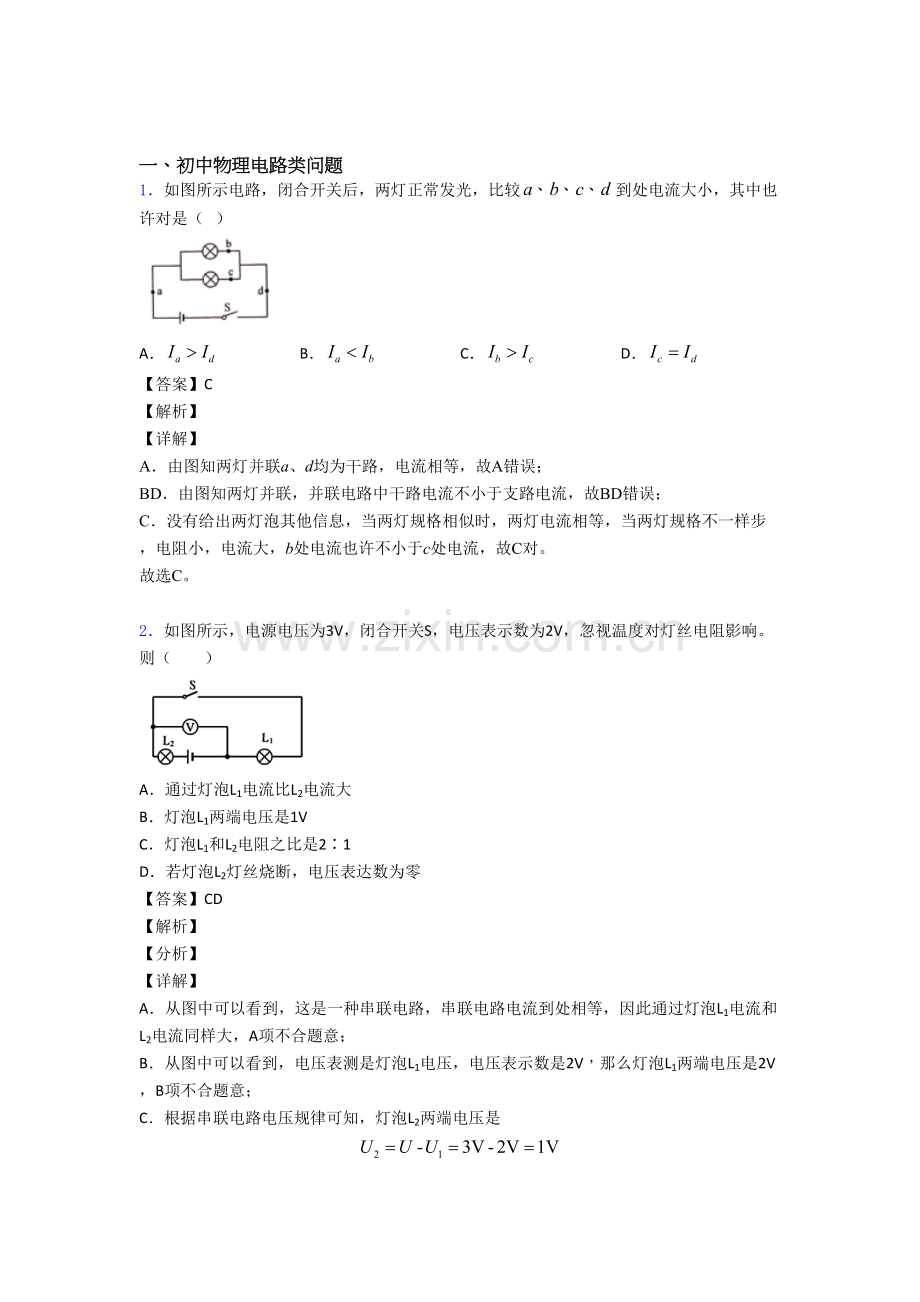

中考物理电路类问题培优练习含答案含答案.doc

一、初中物理电路类问题
1．如图所示电路，闭合开关后，两灯正常发光，比较到处电流大小，其中也许对是（ ）

A． B． C． D．
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流不小于支路电流，故BD错误；
C．没有给出两灯泡其他信息，当两灯规格相似时，两灯电流相等，当两灯规格不一样步，电阻小，电流大，b处电流也许不小于c处电流，故C对。
故选C。

2．如图所示，电源电压为3V，闭合开关S，电压表示数为2V，忽视温度对灯丝电阻影响。则（　　）

A．通过灯泡L1电流比L2电流大
B．灯泡L1两端电压是1V
C．灯泡L1和L2电阻之比是2∶1
D．若灯泡L2灯丝烧断，电压表达数为零
【答案】CD
【解析】
【分析】
【详解】
A．从图中可以看到，这是一种串联电路，串联电路电流到处相等，因此通过灯泡L1电流和L2电流同样大，A项不合题意；
B．从图中可以看到，电压表测是灯泡L1电压，电压表示数是2V，那么灯泡L1两端电压是2V，B项不合题意；
C．根据串联电路电压规律可知，灯泡L2两端电压是

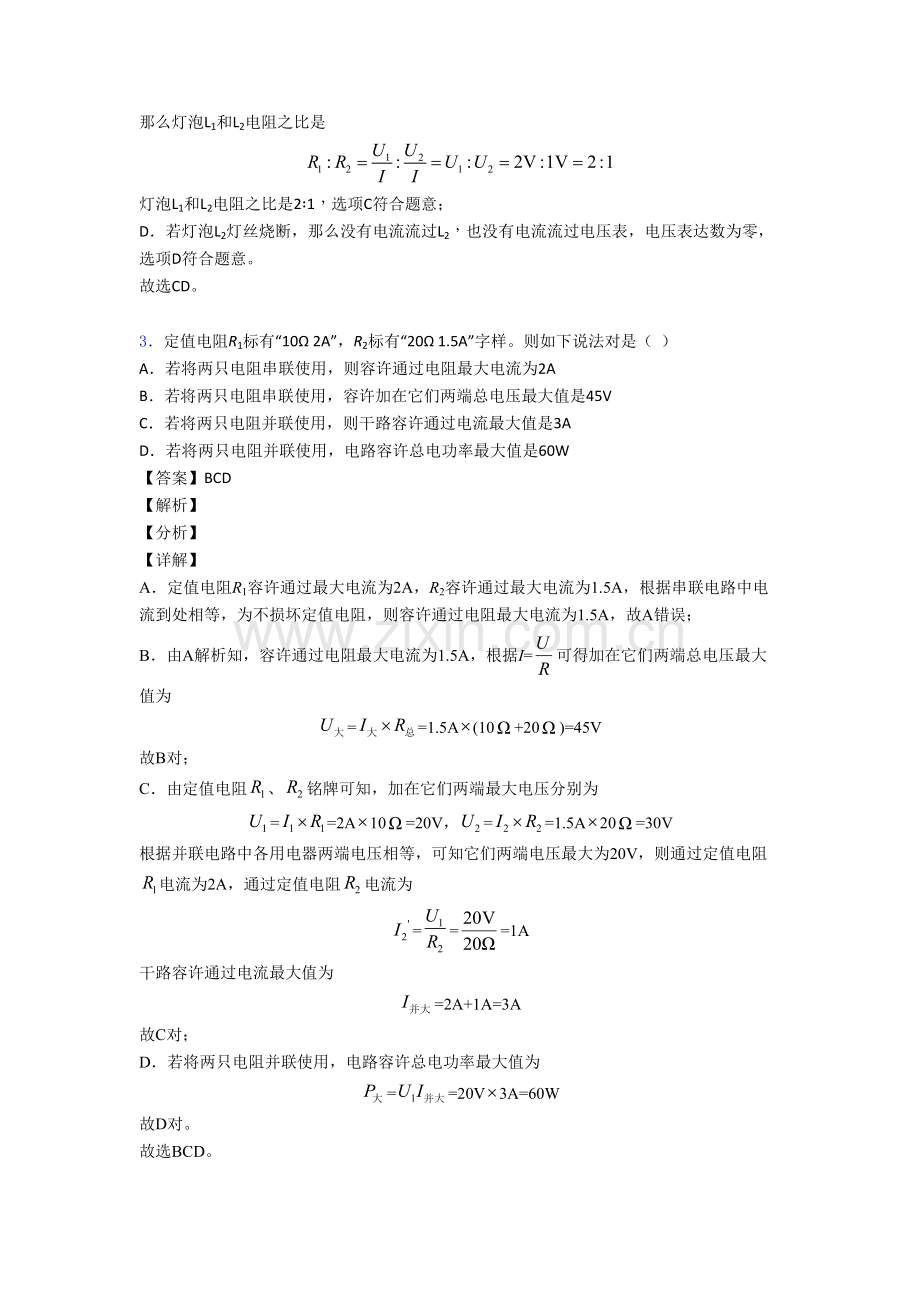

那么灯泡L1和L2电阻之比是

灯泡L1和L2电阻之比是2∶1，选项C符合题意；
D．若灯泡L2灯丝烧断，那么没有电流流过L2，也没有电流流过电压表，电压表达数为零，选项D符合题意。
故选CD。

3．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”字样。则如下说法对是（ ）
A．若将两只电阻串联使用，则容许通过电阻最大电流为2A
B．若将两只电阻串联使用，容许加在它们两端总电压最大值是45V
C．若将两只电阻并联使用，则干路容许通过电流最大值是3A
D．若将两只电阻并联使用，电路容许总电功率最大值是60W
【答案】BCD
【解析】
【分析】
【详解】
A．定值电阻R1容许通过最大电流为2A，R2容许通过最大电流为1.5A，根据串联电路中电流到处相等，为不损坏定值电阻，则容许通过电阻最大电流为1.5A，故A错误；
B．由A解析知，容许通过电阻最大电流为1.5A，根据I=可得加在它们两端总电压最大值为
==1.5A(10+20)=45V
故B对；
C．由定值电阻、铭牌可知，加在它们两端最大电压分别为
==2A10=20V，==1.5A20=30V
根据并联电路中各用电器两端电压相等，可知它们两端电压最大为20V，则通过定值电阻电流为2A，通过定值电阻电流为
===1A
干路容许通过电流最大值为
=2A+1A=3A
故C对；
D．若将两只电阻并联使用，电路容许总电功率最大值为
==20V3A=60W
故D对。
故选BCD。

4．用一种导体制成长度相等但横截面积不一样圆柱体a和b（a和b互相连接），a比b横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法对是

A．Ia＞Ib、Ua＝Ub B．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞Ub D．Ia＝Ib、Ua＜Ub
【答案】D
【解析】
【分析】
运用电阻大小与导体材料、长度、横截面积和温度有关知识进行分析即可判断；因两电阻串联，则由串联电路电压和电流规律可知两导体中电压、电流关系．
【详解】
同步a和b是由同种材料制成长度相似、横截面积不一样两端导体，Sa＞Sb，因此b段电阻大，因此；因两电阻串联，故两部分导体电流相等，即，根据欧姆定律可知，电阻越大，分担电压越多，即．
故选D．
【点睛】
本题考察了串联电路电流特点和欧姆定律应用，关键是根据影响电阻大小原因确定两段导体电阻大小．

5．如图所示，电源电压为6V，闭合开关后，电压表示数为4V，下列描述不对是（   ）

A．L1两端电压为2V B．L1两端电压为4V
C．L2两端电压为4V D．L1和L2两端电压之和为6V
【答案】B
【解析】
【分析】
【详解】
由图可知，L1、L2串联，电源电压为6 V，故开关闭合后，两个灯泡总电压是6 V，
电压表测L2两端电压，则L2两端电压：.
由于两灯串联，根据串联电路电压关系，
则L1两端电压：．因此B错误，ACD对．
故选ACD

6．小明设计了一种停车位与否被占用模拟提醒装置：用指示灯L发光亮和暗分别表达车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能电路是　　
A． B． C． D．
【答案】A
【解析】
【分析】
【详解】
由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．
A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；
B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；
C．由图知，当开关S闭合时，此时L与R串联，此时灯亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；
D．由图知，L与R并联，当开关S闭合或断开，L一直接入电路中，L两端电压一直为电源电压，则灯泡发光亮度不变，故D不符合题意．
故选A．
【点睛】
注意纯熟应用串、并联电路电压和电流特点，都是电路最基本规律，是分析电路基础，一定要纯熟掌握．

7．如图所示电路中，当开关S1，S2都闭合时，则

A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
【答案】B
【解析】
【分析】
【详解】
开关 和 都闭合时，两灯以及电压表都被短路，电流表直接和电源连接。电压表被短路，不会被烧坏；电流表与电源两端直接相连，将被烧坏；两灯都被短路，故灯 和都不亮，且都不会被烧坏，故选B。

8．如图为某均匀金属薄板，现测得接线柱A、B之间电阻为R．假如将该电阻板均匀提成9块，并挖去其中一小块，则此时A、B之间电阻变为

A． B． C． D．
【答案】B
【解析】
【详解】

如图将电阻板看作三个相似电阻串联而成，分别将1、2、3看作一种电阻，4、5、6看作一种电阻，7、8、9看作一种电阻，则由串联电阻规律可知，每个电阻阻值为，每个电阻由三个相似块并联构成，设每块电阻阻值为Rx，则由并联电阻规律可知：

解得Rx=R；则当挖去其中一块后，变为两个阻值为R电阻并联，整体再与两个阻值为电阻串联，则由串并联电阻规律可知总电阻为：

故选B。

9．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V1示数变化量（绝对值）为∆U1，电压表V2示数变化量（绝对值）为∆U2，则

A． B．
C． D．无法比较
【答案】A
【解析】
【分析】
【详解】
电阻R1、R3和滑动变阻器R2串联，当滑动变阻器滑片由左向右移动时，电路中总电阻变大，根据串联电路电阻分压特点可知，电阻R1、R2两端电压变小，滑动变阻器两端电压变大；由于：
U2=U-U1-U3
因此：
△U2=△U1+△U3
故：
△U2＞△U1。
故选A。

10．如图所示是某电子秤构造示意图，其中P是一种可以紧贴滑动金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表达数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体质量；当被测物体质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断对是（　　）

A．电子秤刻度表是一种电流表，它示数越大阐明所称物体质量越大
B．电子秤刻度表是一种电压表，它示数越小阐明所称物体质量越大
C．电子秤部分是一种滑动变阻器，且端与接触地方为绝缘体
D．电阻去掉后，也能保证电路安全工作
【答案】AC
【解析】
【分析】
【详解】
A B．电子秤刻度表串联在电路中，电子秤刻度表应当是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路电阻越小，由欧姆定律可知，电流越大，即它示数越大，故A对，B错误；
C．金属片P和AB构成了一种滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A端，电子秤刻度表达数为0，阐明电路是断路，则A端是绝缘体，故C对；
D．R0电阻为保护电路电阻，可以避免电路中电流过大，不能去掉R0，故D错误。
故选AC。

11．如图所示电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器滑片，小灯泡都不发光。现用一只电压表检测这一现象产生原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象原因也许是（　　）

A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一种串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流，当电压表接ab两点时，电压表是没有示数；接ac两点时，电压表测R0电压，有电流流过R0，那么电压表有示数；这些状况符合题中条件，因此也许是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流，当电压表接ab两点时，有微小电流流过电压表，电压表测是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数；接ac两点时，也没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是R断路，C项不合题意；
D．假设R0短路，电路中是有电流，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数；这些状况不符合题中条件，因此不也许是R0短路，D项不合题意。
故选A。

12．如图所示电路中开关S闭合后，只有一种电表指针发生偏转，故障也许出目前电阻R、灯L上，则下列判断中对是

A．若L发光，则R一定无故障 B．若L发光，则R一定有故障
C．若L不发光，则L一定无故障 D．若L不发光，则L一定有故障
【答案】B
【解析】
【分析】
【详解】
观测电路图可知，若L断路，两表皆无示数，不合题意；
若L短路，两表皆有示数．不符合题意；
若R短路，电压表也短路，电流表有示数，符合题意；
若R断路，电压表有示数，电流表无示数，符合题意．
因此若灯L发光，则故障一定是R短路，故B对，A错误．
若灯L不发光，则故障也许是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也也许是L无故障，但R断路，故CD错误；
故选B．
【点睛】
重点是根据欧姆定律判断电路故障，要理解当与电压表并联电阻断路时，电压表实际串联在电路中，由于电压表电阻很大，因此电流表无示数，而电压表有示数且靠近电源电压．

13．有一种可以节省电能楼道灯控制开关。晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。这种“光敏”和“声敏”自动装置比较复杂，我们不妨用、这样两个符号表达，实际上，这就是两个开关：有声音时，是闭合，环境光线非常暗时，是闭合。下列电路图中能实现以上功能对电路图是（ ）
A． B．
C． D．
【答案】B
【解析】
【详解】
由题意可知，这“光敏”和“声敏”自动装置相称于两个开关，有声音时，“声敏”自动装置闭合，环境光线非常暗时，“光敏”自动装置闭合，规定两个开关都闭合时，灯才亮，因此两个开关应当是串联，开关可以控制灯泡，因此灯泡应当与开关串联。
故选B。

14．图所示电路中，可以实现每个开关都可以单独控制两盏灯同步工作是（　　）
A． B．
C． D．
【答案】B
【解析】
【详解】
A．从图中可以看到，当开关S1闭合时，四盏灯都被短路，这种状况不符合规定，A项不合题意；
B．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，灯L3和灯L4并联后再和开关S2串联，当开关S1闭合后，只控制灯L1和灯L2两灯亮，当开关S2闭合后，只控制灯L3和灯L4两灯亮，这种状况符合规定，选项B符合题意；
C．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，但开关S2接在干路中，当开关S2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同步工作，C项不合题意；
D．从图中可以看到，当开关S1闭合，开关S2断开时，灯L3和灯L4能亮，灯L1和灯L2不能亮，当开关S1断开，开关S2断开时，灯L3和灯L4还能亮，灯L1和灯L2还是不能亮，不能实现每个开关都可以单独控制两盏灯同步工作，D项不合题意。

15．考试试卷保密至关重要，为保证试卷万无一失，寄存试卷保密室有厚厚大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同步使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计规定是（　　）
A． B．
C． D．
【答案】C
【解析】
【分析】
【详解】
由题意可知，闭合开关S或者同步闭合开关S1、S2时，电动机工作，阐明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，阐明开关S3和S4并联。
A．由电路图可知，开关S、S1、S2中任意一种闭合时电动机都可以工作，故A不符合题意；
B．由电路图可知，开关S3、S4同步闭合时，警铃才工作，故B不符合题意；
C．由电路图可知，开关S或者同步闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，故C符合题意；
D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同步闭合时警铃才工作，故D不符合题意。
故选C。

16．如图乙所示电路中,电源电压不变,小灯泡L.上标有“4V"字样，它电流随它两端电压变化图象如图甲所示。当开关S闭合,滑动变阻器滑片P移到a端时,灯泡L正常发光。当开关S断开,滑动变阻器滑片P移到距a端某一长度处时,电压表达数为3V。前后两种状况中,变阻器消耗功率之比为4:3。则下列说法错误是

A．电源电压为4V
B．当开关S断开时,滑动变阻器滑片P移到了距a端长度处
C．当开关S闭合,滑动变阻器滑片P移到a端时电流表达数为0.56A
D．当开关S闭合,滑动变阻器滑片P移到a端时变阻器消耗功率为0.8 W
【答案】C
【解析】
【详解】
A．当开关S闭合，滑动变阻器滑片P移到a端时，小灯泡与滑动变阻器最大阻值并联，电流表测干路电流；由于并联电路中各支路两端电压相等，且灯泡正常发光，因此电源电压
U=UL额=4V
故A对，不符合题意；
BCD．当开关S断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端电压，由于电压表达数为3V，根据串联电路电压规律可得，小灯泡两端电压为：
=4V-3V=1V
由图像知，此时通过小灯泡电流为0.2A，根据串联电路电流规律，通过滑动变阻器电流也为0.2A，则滑动变阻器电功率为：
=3V0.2A=0.6W
滑动变阻器此时电阻为：
==15Ω
前后两种状况中，变阻器消耗功率之比为4:3，因此
=4=0.8W
故D对，不符合题意；
当开关S闭合，通过滑动变阻器电流为：
==0.2A
由图像知，小灯泡正常工作时，通过小灯泡电流为0.5A，当开关S闭合，滑动变阻器滑片P移到a端时，干路上电流表达数为
=0.2A+0.5A=0.7A
故C错误，符合题意；
当开关S闭合，滑动变阻器滑片P移到a端，即滑动变阻器最大阻值为：
==20Ω
==
当开关S断开时，滑动变阻器滑片P移到了距a端长度处，故B对，不符合题意。

17．如图电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过电流均为0.5A,下列说法对是（　　）

A．开关S1和S2断开,电压表示数为6V,再闭合S2,电压表达数变小
B．开关S1和S2断开,电流表A1测L2电流,再闭合S2,A1仍测L2电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过灯泡恰好都正常发光,电流表A1示数为1.5A
【答案】B
【解析】
【详解】
A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2电流，B对；
C．先闭合开关S2，电流表A1只测L2电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2总电流，即电流表A1示数变大，A2测L2电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们电流都是0.5A，电流表A1测是总电流，大小为1.0A，D错误。

18．如图所示电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2 示数为 0.5A若灯 L 2 断路，则电流表 A1、A2、A 示数分别为

A．0.4A、0A、0.9A
B．0.4A、0.5A、0.9A
C．0.9A、0A、0.9A
D．0.4A、0A、0.4A
【答案】D
【解析】
【分析】
【详解】
所示电路为并联电路，L1、L2两端电压相等，若灯 L 2 断路，通过L2电流为0,由于电源电压不变,L1电阻不变,因此通过L1电流不变, A1示数仍为0.4A, A1、A串联,因此示数相似，故选D．

19．用毛皮摩擦过橡胶棒A带负电。 如图甲，用橡胶棒A接触不带电验电器金属球B时，验电器金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电验电器金属球B，验电器金属箔也会张开。 下列说法对是（　　）

A．毛皮与橡胶棒相比，毛皮原子查对电子束缚能力强
B．图甲中，金属箔张开是由于异种电荷互相排斥
C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小
D．图乙中，金属球B上一部分电子转移到金属箔上
【答案】D
【解析】
【分析】
【详解】
A．摩擦起电实质是电子转移，原子查对电子束缚能力强，物体得到电子带负电。橡胶棒A带负电，阐明橡胶棒得到电子，即橡胶棒原子查对电子束缚能力强，故A错误；
B．验电器工作原理是同种电荷互相排斥，故B错误；
C．橡胶棒A没有接触验电器金属球B，因此橡胶棒A所带电荷量不变，故C错误；
D．橡胶棒A带负电，靠近金属球B上，B上自由电子被排斥而远离，转移到金属箔上，故D对。
故选D。

20．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度影响，将它们连入同一电路中，为保证两灯均不坏，下列说法对是（　　）
A．将它们串联时，电路两端容许最大电压是15V      B．将它们并联时，干路中容许最大电流是3A
C．将它们并联时，电路中容许最大总功率是21W D．将它们串联时，L1容许最大功率是3W
【答案】D
【解析】
【分析】
【详解】
由灯泡L1标有“6V、2A”，可以求出
R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出
R2＝=＝9Ω，
通过它们电流和两端电压都不能超过额定值，否则会损坏灯泡；
将它们串联时，则干路最大电流是1A，总电压为
1A×(3Ω+9Ω)＝12V，
故A不符合题意；
将它们并联时，干路两端最大电压为6v，因此干路中容许最大电流
I=+2.67A
故B不符合题意；
将它们并联时，电路中容许最大总功率
P＝+＝16W，
故C不符合题意；
将它们串联时，L1容许最大电流是1A，因此最大功率
P＝I2R＝=3W，
故D符合题意；
故选D。

21．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”字样．当滑动变阻器滑片P在最右端时，闭合开关S，通过灯泡电流为0.4A，移动滑动变阻器滑片P，在电路安全工作状况下，下列说法对是（ ）

A．向左移动滑动变阻器滑片P时灯泡变亮
B．滑片P在最右端时通过干路中电流是0.9A
C．R接入电路阻值变化范围是5Ω﹣15Ω
D．电路总电阻最大值为5Ω
【答案】D
【解析】
【详解】
A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，因此滑片移动不能变化灯泡亮暗，故A错误；
B．当滑片位于右端时，滑动变阻器接入电路中电阻最大，由于并联电路中各支路两端电压相等，则通过滑动变阻器最小电流：

则干路电流
Imin=IL+R1min=0.4A+0.2A=0.6A，
故B错误；
C．由滑动变阻器铭牌可知，容许通过最大电流为1A，根据欧姆定律可得滑动变阻器最小电阻为：

因此R接入电路阻值变化范围是3Ω﹣15Ω，故C错误；
D．由于当滑动变阻器接入电路中电阻最大时电路中电阻最大，干路电流最小，因此，根据欧姆定律可得最大总电阻为：

故D对．

22．如图所示，开关闭合灯不亮，用电压表测量间有电压，则电路故障也许是（　　）

A．灯丝断路 B．灯内部短路
C．开关接触不良 D．变阻器滑片接触不良
【答案】A
【解析】
【详解】
A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量间是得到电源电压，故A符合题意；
B．灯内部短路闭合开关，灯不亮，用电压表测量间电压，电压表是测灯炮两端电压因此电压表是没有示数，故B不符合题意；
C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量，由于 点没有连接到电源负极，因此电压表没有示数，故C不符合题意；
D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量，由于 点没有连接到电源负极，因此电压表没有示数，故D不符合题意。
