备战中考物理电路类问题综合练习题附答案.doc

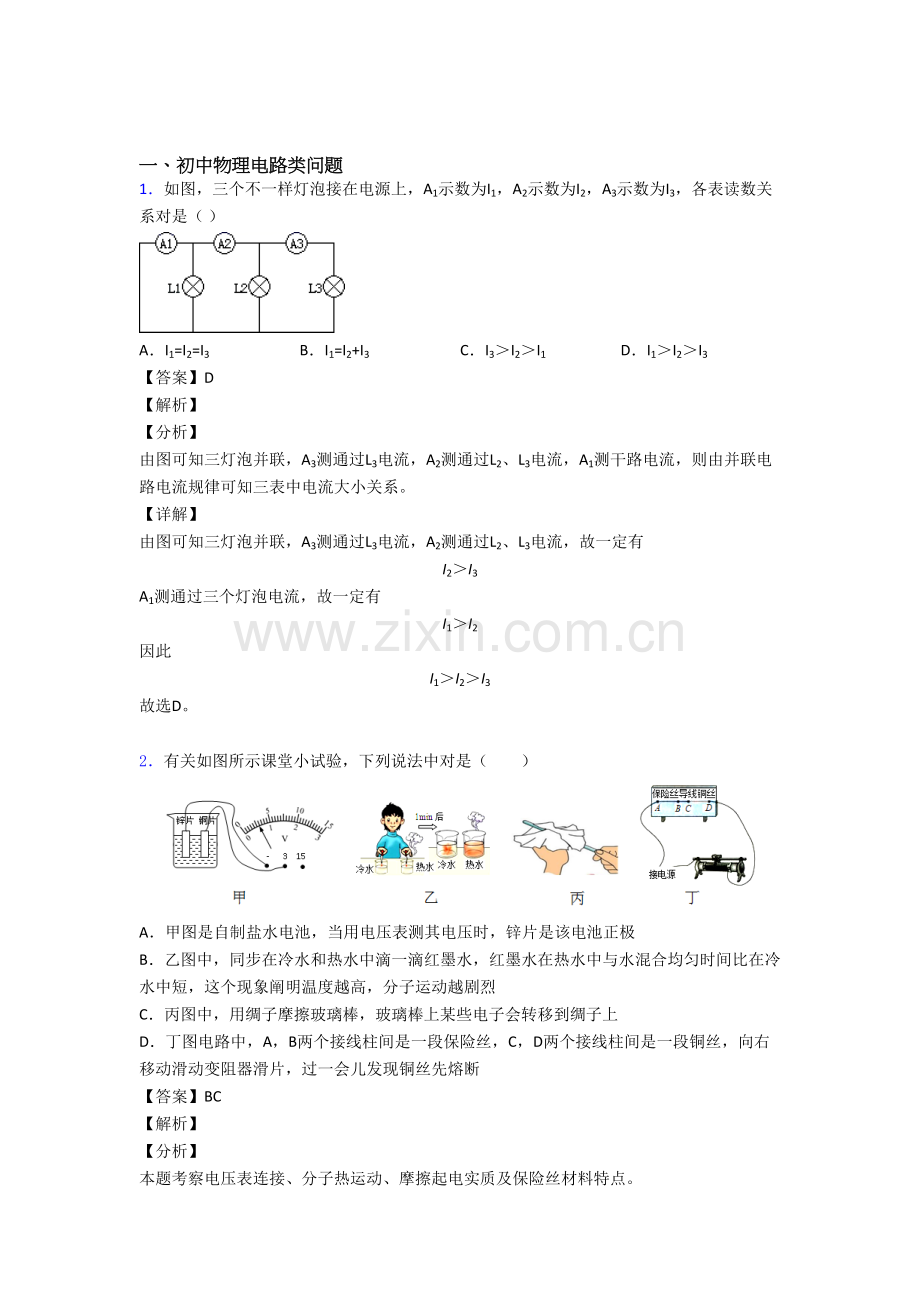

一、初中物理电路类问题
1．如图，三个不一样灯泡接在电源上，A1示数为I1，A2示数为I2，A3示数为I3，各表读数关系对是（ ）

A．I1=I2=I3 B．I1=I2+I3 C．I3＞I2＞I1 D．I1＞I2＞I3
【答案】D
【解析】
【分析】
由图可知三灯泡并联，A3测通过L3电流，A2测通过L2、L3电流，A1测干路电流，则由并联电路电流规律可知三表中电流大小关系。
【详解】
由图可知三灯泡并联，A3测通过L3电流，A2测通过L2、L3电流，故一定有
I2＞I3
A1测通过三个灯泡电流，故一定有
I1＞I2
因此
I1＞I2＞I3
故选D。

2．有关如图所示课堂小试验，下列说法中对是（　　）

A．甲图是自制盐水电池，当用电压表测其电压时，锌片是该电池正极
B．乙图中，同步在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀时间比在冷水中短，这个现象阐明温度越高，分子运动越剧烈
C．丙图中，用绸子摩擦玻璃棒，玻璃棒上某些电子会转移到绸子上
D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器滑片，过一会儿发现铜丝先熔断
【答案】BC
【解析】
【分析】
本题考察电压表连接、分子热运动、摩擦起电实质及保险丝材料特点。
【详解】

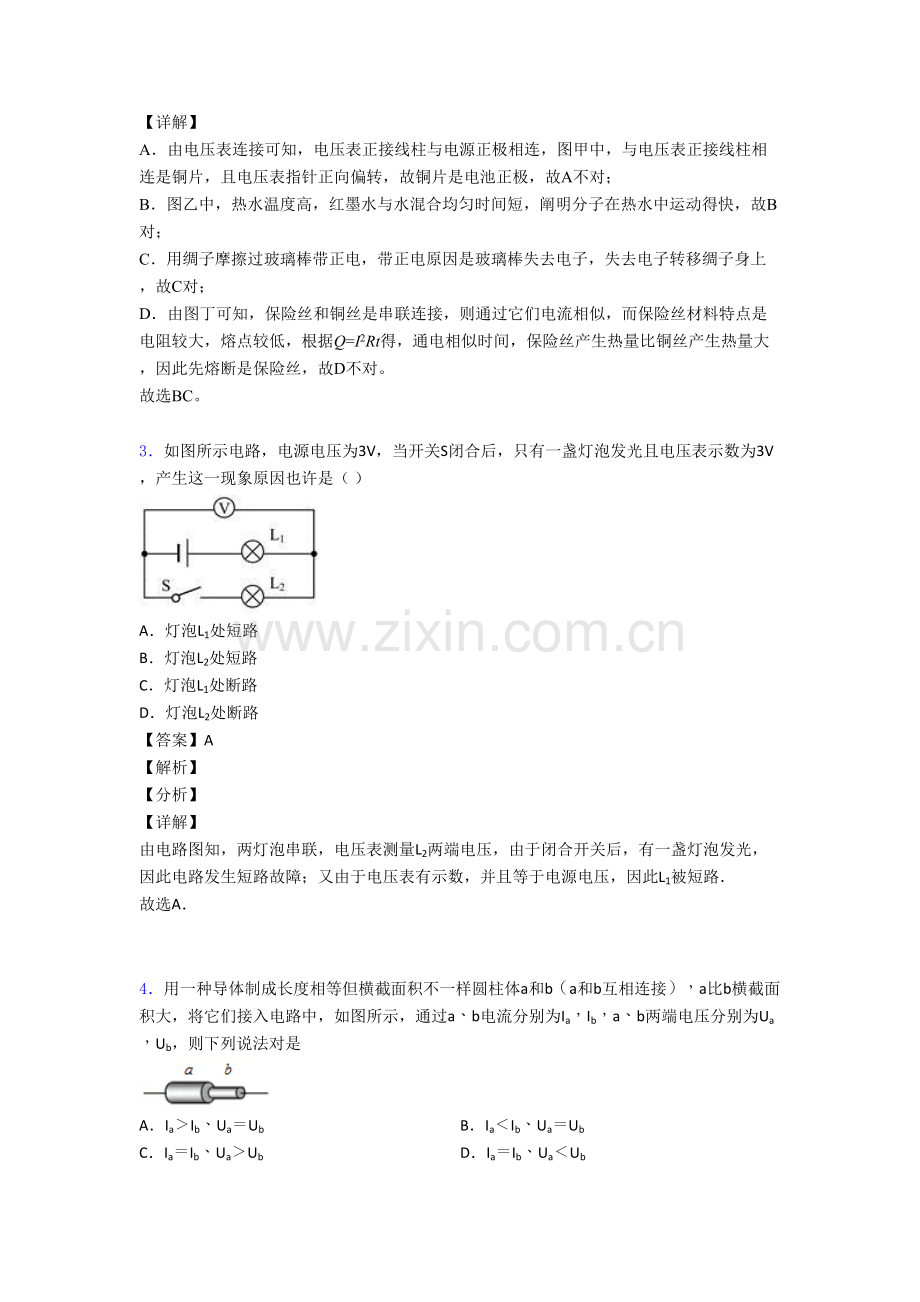

A．由电压表连接可知，电压表正接线柱与电源正极相连，图甲中，与电压表正接线柱相连是铜片，且电压表指针正向偏转，故铜片是电池正极，故A不对；
B．图乙中，热水温度高，红墨水与水混合均匀时间短，阐明分子在热水中运动得快，故B对；
C．用绸子摩擦过玻璃棒带正电，带正电原因是玻璃棒失去电子，失去电子转移绸子身上，故C对；
D．由图丁可知，保险丝和铜丝是串联连接，则通过它们电流相似，而保险丝材料特点是电阻较大，熔点较低，根据Q=I2Rt得，通电相似时间，保险丝产生热量比铜丝产生热量大，因此先熔断是保险丝，故D不对。
故选BC。

3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表示数为3V，产生这一现象原因也许是（ ）

A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
【答案】A
【解析】
【分析】
【详解】
由电路图知，两灯泡串联，电压表测量L2两端电压，由于闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又由于电压表有示数，并且等于电源电压，因此L1被短路．
故选A．

4．用一种导体制成长度相等但横截面积不一样圆柱体a和b（a和b互相连接），a比b横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法对是

A．Ia＞Ib、Ua＝Ub B．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞Ub D．Ia＝Ib、Ua＜Ub
【答案】D
【解析】
【分析】
运用电阻大小与导体材料、长度、横截面积和温度有关知识进行分析即可判断；因两电阻串联，则由串联电路电压和电流规律可知两导体中电压、电流关系．
【详解】
同步a和b是由同种材料制成长度相似、横截面积不一样两端导体，Sa＞Sb，因此b段电阻大，因此；因两电阻串联，故两部分导体电流相等，即，根据欧姆定律可知，电阻越大，分担电压越多，即．
故选D．
【点睛】
本题考察了串联电路电流特点和欧姆定律应用，关键是根据影响电阻大小原因确定两段导体电阻大小．

5．小明为自家花卉大棚设计了一套智能电路管理系统，整个电路通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，如下简化电路图符合规定是（　　）
A． B．
C． D．
【答案】C
【解析】
【详解】
由题知，整个电路通断可以通过手动控制开关S1或手机远程控制开关S2实现，阐明两开关能独立工作、互不影响，则S1和S2应并联在干路上；由题知，光线较暗时，光控开关S3自动闭合，接通灯泡提供照明，阐明开关S3与灯泡串联，闭合开关S4，启动风机，阐明开关S4与风机串联，而灯泡和风机均可独立工作，因此灯泡与风机应并联，综上结合选项可知，ABD不符合题意，C符合题意。

6．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道红、绿交通信号灯电路产生了浓厚爱好，通过观测、思考，他画出了下列红，绿灯连接电路图，你认为对是　　
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同步发光，只闭合一种开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B对；
C．两开关都闭合时会导致电源短路且两灯泡不发光，任何一种开关断开时红绿交通信号灯同步发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。

7．小明设计了一种停车位与否被占用模拟提醒装置：用指示灯L发光亮和暗分别表达车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能电路是　　
A． B． C． D．
【答案】A
【解析】
【分析】
【详解】
由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．
A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；
B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；
C．由图知，当开关S闭合时，此时L与R串联，此时灯亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；
D．由图知，L与R并联，当开关S闭合或断开，L一直接入电路中，L两端电压一直为电源电压，则灯泡发光亮度不变，故D不符合题意．
故选A．
【点睛】
注意纯熟应用串、并联电路电压和电流特点，都是电路最基本规律，是分析电路基础，一定要纯熟掌握．

8．如图所示电路中，当开关S1，S2都闭合时，则

A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
【答案】B
【解析】
【分析】
【详解】
开关 和 都闭合时，两灯以及电压表都被短路，电流表直接和电源连接。电压表被短路，不会被烧坏；电流表与电源两端直接相连，将被烧坏；两灯都被短路，故灯 和都不亮，且都不会被烧坏，故选B。

9．如图所示电路中，闭合开关，电压表V1示数是7.5V，电压表V2示数为9V，若电源电压U为12V，则L2两端电压是（　　）

A．4.5V B．5.5V C．3V D．2V
【答案】A
【解析】
【详解】
由电路图可知，三灯泡串联，V1测L1、L2两端电压，V2测L2、L3两端电压，则
，
，
；
解得U2＝4.5V；
故选A。

10．如图（a）所示电路中，当开关S闭合后，电路中通过电流是0.1 A，电压表V1和V2示数如图（b）所示，则灯L1、L2两端电压也许是

A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
【答案】ABC
【解析】
【详解】
由电路图可知，两灯泡串联，电压表V2测电源电压，V1测灯L1两端电压。电路也许会存在如下几种状况：
(1)若电路正常时：
因串联电路中总电压等于各分电压之和，且V2偏转角度等于V1偏转角度，因此，电压表V2选择量程为0～15V，分度值为0.5V，电源电压U=4.5V；电压表V1选择量程为0～3V，分度值为0.1V，灯泡L1两端电压U1=0.9V；则灯泡L2两端电压为：
U2=U-U1=4.5V-0.9V=3.6V；
(2)若L1短路，V1偏转角度为零，图中没有这种状况；
(3)若L2短路，则L2电压为零，V1和V2测L1电压，也就是电源电压，即示数相似，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端电压也许是4.5V、0；或0.9V、0；
(4)若L1断路，V1和V2测电源电压，即示数相似，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；
(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；
故选ABC

11．如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一种电表示数变大，则下列判断中对是（　　）

A．也许灯短路
B．一定灯断路
C．电阻R断路
D．以上状况均有也许
【答案】C
【解析】
【详解】
假设灯短路，那么灯会不亮，电压表测是电阻R两端电压，此时大小等于电源电压大小，电压表示数变大，根据欧姆定律可知，流过电阻R电流变大，即电流表示数变大，两表示数都变大，这与题意不符合，因此不也许灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表示数都变小，这与题意不符合，因此不也许灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测是电源电压，电压示数变大，这与题意相符合；故选C。

12．如图所示，电源电压不变，、为定值电阻，为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b指针均明显偏转，将位于中点滑片P向左移动，a示数不变，b示数有变化。如下说法对是（　　）

A．b也许是电流表、也也许是电压表
B．只闭合S、S2，移动滑片P，则a示数变化量与b示数变化量比值也许等于
C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，消耗功率一定变大
D．若将a与b位置互换，只闭合S、S2，则a示数与b示数比值也许等于
【答案】D
【解析】
【分析】
【详解】
A．假设b是电流表，a是电流表，当只闭合开关S、S1时，R与R2并联接在电路中，a、b指针均明显偏转，将位于中点滑片P向左移动，根据可知，a示数是不变，b示数有变化，这种状况符合题意，因此b也许是电流表；假设b是电压表，a是电流表，当只闭合开关S、S1时，有电流流过R2，但没有电流流过R，a指针明显偏转，b表测是电源电压，也明显偏转，不过将位于中点滑片P向左移动，根据可知，a示数是不变，b示数是不变，这种状况与题意不符合，因此这个假设不成立；假设b是电压表，a是电压表，当只闭合开关S、S1时，两个电压表测都是电源电压，指针均明显偏转，不过将位于中点滑片P向左移动，电源电压不变，那么两表示数是不变，这状况与题意不符合，因此这个假设也不成立；综上所述，b不也许是电压表，只能是电流表，A错误；
B．假设b是电流表，a是电压表，当只闭合开关S、S1时，有电流流过b表，b表有示数，a表测是电源电压，也有示数，将位于中点滑片P向左移动，根据可知，b示数有变化，a示数是不变，大小还是等于电源电压，这种状况符合题意，因此b也许是电流表，a也许是电压表；只闭合S、S2，这时R1与R串联，电压表a测是R两端电压，电流表测是电路中电流，则可知，即电压表a示数变化量与电流表b示数变化量比值等于R1；当b是电流表，a是电流表时，只闭合S、S2，R、R2被短路，电路是R1简单电路，虽然移动滑片P，a、b两表示数都不会变化；综上所述，a示数变化量与b示数变化量比值不也许等于；B错误；
C．把b换成电压表，a是电压表时，只闭合S、S2，R1、R2与R串联，滑片P向右移动，电阻变小，电路总电阻变小，电流变大，根据可知，R2消耗功率变大；假如把b换成电压表，a是电流表时，只闭合S、S2，R被短路，R1、R2串联，滑片P向右移动，电阻不变，电路总电阻不变，电流不变，根据可知，R2消耗功率不变；C错误；
D．a是电压表，b是电流表时，若把a与b位置互换，只闭合S、S2，R被短路，R1、R2串联，电流表测电路中电流，电压表测R2两端电压，那么a示数与b示数比值是R2；当a、b都是电流表时，若把a与b位置互换，只闭合S、S2，R、R2被短路，只有R1接在电路中，两电流表示数相等，它们比值是1；D对。
故选D。

13．受新型冠状病毒影响，一“罩”难求。一般医用口罩至少要有三层，外层需要阻挡外界空气中灰层、细菌、唾沫等飞溅物，中间层通过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸取佩戴者呼出水汽、飞沫等。某口罩构造如图所示。下列说法对是（　　）

A．口罩潮湿后防护能力减少 B．佩戴口罩时应当使白色吸水无纺布朝外
C．口罩中间层静电熔喷布能吸引小磁针 D．佩戴口罩后内层潮湿是呼出水蒸气升华形成
【答案】A
【解析】
【分析】
【详解】
A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力减少，A对；
B．由题意可知，内层要吸取佩戴者呼出水汽、飞沫等，那么白色吸水无纺布应当是内层，有吸水能力，佩戴口罩时应当使白色吸水无纺布朝内，B错误；
C．带电体能吸引轻小物体，因此中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；
D．佩戴口罩后内层潮湿是呼出水蒸气液化形成，D错误。
故选A。

14．两个完全相似验电器，分别带上不等量异种电荷，现将它们金属球用一根金属导体接通后分开，则两验电器金属箔（ ）
A．张角一定都减小，且带上等量异种电荷
B．张角一定都增大，且带上等量异种电荷
C．张角一定是有一种增大，且带上等量同种电荷
D．张角一定是有一种减小，且带上等量同种电荷
【答案】D
【解析】
【详解】
由于两个验电器带是不一样电荷，因此在用金属导体接触时会发生中和现象，少那种电荷会被多电荷中和掉，然后剩余电荷被两个验电器平分，因此最终两个验电器会带上等量同种电荷；由于发生了中和现象，少电荷会被中和掉，而多电荷由于中和现象也会减少，因此本来带电荷多验电器夹角一定会减小；故D项符合题意、ABC项不符合题意；

15．如图电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过电流均为0.5A,下列说法对是（　　）

A．开关S1和S2断开,电压表示数为6V,再闭合S2,电压表达数变小
B．开关S1和S2断开,电流表A1测L2电流,再闭合S2,A1仍测L2电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过灯泡恰好都正常发光,电流表A1示数为1.5A
【答案】B
【解析】
【详解】
A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2电流，B对；
C．先闭合开关S2，电流表A1只测L2电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2总电流，即电流表A1示数变大，A2测L2电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们电流都是0.5A，电流表A1测是总电流，大小为1.0A，D错误。

16．如图所示是一种运用电磁继电器温度自动控制装置。有关该装置，下列说法对是（　　）

A．装置中温度计使用水银是绝缘体
B．装置中电磁继电器与电动机原理相似
C．当温度达到90℃时，铃响灯不亮
D．当温度低于90℃时，铃响灯不亮
【答案】C
【解析】
【详解】
A．装置中温度计使用水银是导体，这样才符合条件，使电路可以导电，A错误；
B．装置中电磁继电器是运用电流磁效应，电动机原理是通电线圈在磁场中受力而转动，这两个原理不一样，B错误；
C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C对；
D．当温度低于90℃时，控制电路断开，电磁铁不会把上面金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。

17．如图所示电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2 示数为 0.5A若灯 L 2 断路，则电流表 A1、A2、A 示数分别为

A．0.4A、0A、0.9A
B．0.4A、0.5A、0.9A
C．0.9A、0A、0.9A
D．0.4A、0A、0.4A
【答案】D
【解析】
【分析】
【详解】
所示电路为并联电路，L1、L2两端电压相等，若灯 L 2 断路，通过L2电流为0,由于电源电压不变,L1电阻不变,因此通过L1电流不变, A1示数仍为0.4A, A1、A串联,因此示数相似，故选D．

18．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器B端时，电压表示数为6V，R1功率为3.6W；当滑片P置于变阻器中点时，电压表示数变化了2V．下列判断对是

A．电源电压为10V
B．R1阻值为20Ω
C．滑动变阻器R2最大阻值为20Ω
D．滑片P在中点时，R1电功率为6.4W
【答案】D
【解析】
【分析】
本题考察动态电路，重要应用串联电路特点、欧姆定律、电功率来解答
【详解】
A．由电路图可得，两个电阻串联，电压表测变阻器电压，当滑片P置于B端时，R2阻值最大。此时电阻R2电压U2=6V，R1电功率P1=3.6W。假设此时R1两端电压是U1，则有：

即得①式

当P置于变阻器中点时，变阻器电阻变为。即变阻器电阻变小，根据串联电路电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律得，电路电流变大。而电阻R1阻值不变，那么它电压变大，变阻器两端电压会变小，因此电压表达数变化了2V，即是变阻器此时电压
U2´= U2－2V=6V－2V=4V
电阻R1电压
U1´= U1+2V
则有：

即得②式

联合①②式得
R1=R2
而U2=6V，根据串联电路特点：串联电路中，两个电阻阻值相等，那么两个电阻两端电压也相等，可得，
U1=U2=6V
因此电源电压
U=U1+U2=6V+6V=12V
故A不对
BC．滑片P置于变阻器B点时，电阻R1功率P1=3.6W，则

变阻器最大阻值R2=R1=10Ω，故BC都不对
D．当滑片P置于变阻器中点时，变阻器电阻

此时电路总电阻

电流

那么R1电功率

故D对

19．有关如图所示电路判断，对是（　　）

A．只闭合开关时，灯泡、并联
B．只闭合开关时，灯泡、并联
C．只闭合开关、时，灯泡、串联
D．闭合所有开关时灯泡、并联，短路
【答案】D
【解析】
【分析】
【详解】
A．从图中可以看到，只闭合开关时，电流从电源正极流出，流过灯泡，流过开关，再流过灯泡，最终回负极，这时灯泡、是串联，A错误；
B．从图中可以看到，只闭合开关时，电流从电源正极流出，流过灯泡，流过开关，再流过灯泡，最终回负极，这时灯泡、是串联，B错误；
C．从图中可以看到，只闭合开关、时，电流从电源正极流出，不会流过灯泡，会流过开关，接着电流不会流过开关，由于开关是断开，电流会流过灯泡，最终回负极，这状况下只有灯泡接在电路中，C错误；
D．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡，会流过开关，然后分为两部分电流，一部分电流往上流，流过开关、、灯泡，最终回负极，另一部分电流流过灯泡，最终回负极，由上述可知，灯泡、并联，被短路了，D对。
故选D。

20．击剑比赛中，当甲方运动员剑击中乙方导电服时（相称于如图中 “S甲”闭合），乙方指示灯L乙亮；当乙方运动员剑击中甲方导电服时（相称于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示四个电路中，也许实现上述功能是（ ）
A． B． C． D．
【答案】D
【解析】
【详解】
根据情景和题意可知，甲击中乙，相称于甲闭合了乙灯开关，乙灯亮．相似道理，乙控制着甲灯开关，两个灯可以单独发光，也可以同步发光，阐明两灯是并联，因此对电路应是D．

21．小强把台灯插头插在如图所示插座上，插座上有一种开关S1和一种指示灯L1（相称于电阻很大灯泡），台灯开关和灯泡用S2、L2表达，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；假如指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计电路符合规定是（ ）

A． B．
C． D．
【答案】D
【解析】
【分析】
【详解】
A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一种开关，都不发光，故A不符合题意；
B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；
C．由图可知，当灯泡L1损坏时，整个电路是断开，灯L2不会发光，故C不符合题意；
D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
故选D。

22．某商场安装新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中感应器会使得开关闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M）；或人手动按下报警按钮，开关闭合，报警器响且窗户自动打开．图中符合上述规定电路图是 （ ）
A． B．
C． D．
【答案】A
【解析】
【分析】
串并联电路识别。
【详解】
由题意可知，传感器会使开关闭合，报警器响，且窗户自动打开，可知和电铃、电动机是一种串联电路；同步也可手动闭合开关，报警器响且窗户自动打开，由此可得开关与并联，和电铃与电动机串联，符合规定只有电路A，故选A。
【点睛】
较难题。失分原因：一是没有理解题干中规定；二是不会根据串并联电路特点逆向推断所设计电路中用电器和开关串并联关系。
