【化学】中考化学化学图像题汇编练习题及答案及解析

一、中考化学图像题汇编

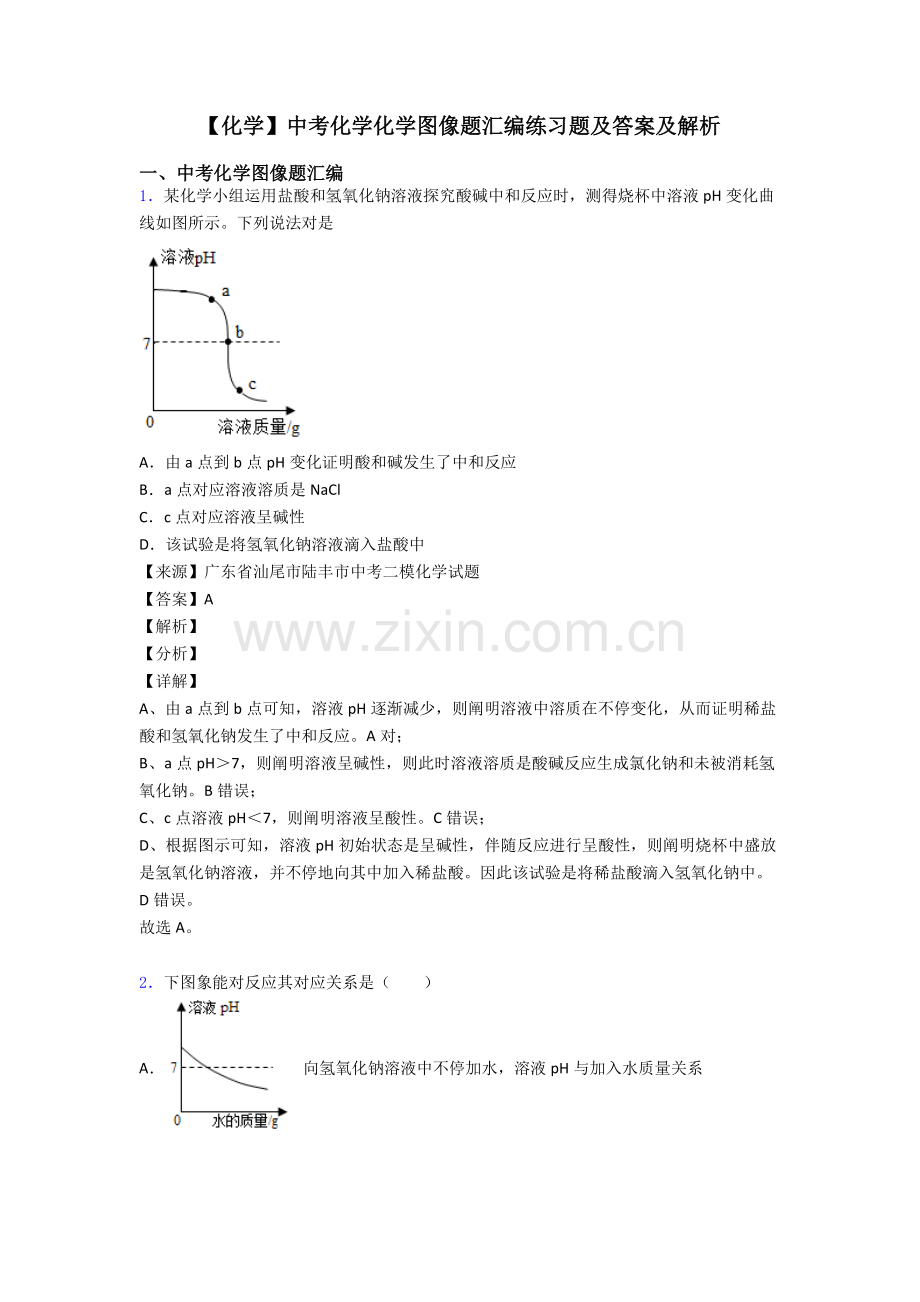

1．某化学小组运用盐酸和氢氧化钠溶液探究酸碱中和反应时，测得烧杯中溶液pH变化曲线如图所示。下列说法对是

A．由a点到b点pH变化证明酸和碱发生了中和反应
B．a点对应溶液溶质是NaCl
C．c点对应溶液呈碱性
D．该试验是将氢氧化钠溶液滴入盐酸中
【来源】广东省汕尾市陆丰市中考二模化学试题
【答案】A
【解析】
【分析】
【详解】
A、由a点到b点可知，溶液pH逐渐减少，则阐明溶液中溶质在不停变化，从而证明稀盐酸和氢氧化钠发生了中和反应。A对；
B、a点pH＞7，则阐明溶液呈碱性，则此时溶液溶质是酸碱反应生成氯化钠和未被消耗氢氧化钠。B错误；
C、c点溶液pH＜7，则阐明溶液呈酸性。C错误；
D、根据图示可知，溶液pH初始状态是呈碱性，伴随反应进行呈酸性，则阐明烧杯中盛放是氢氧化钠溶液，并不停地向其中加入稀盐酸。因此该试验是将稀盐酸滴入氢氧化钠中。D错误。
故选A。

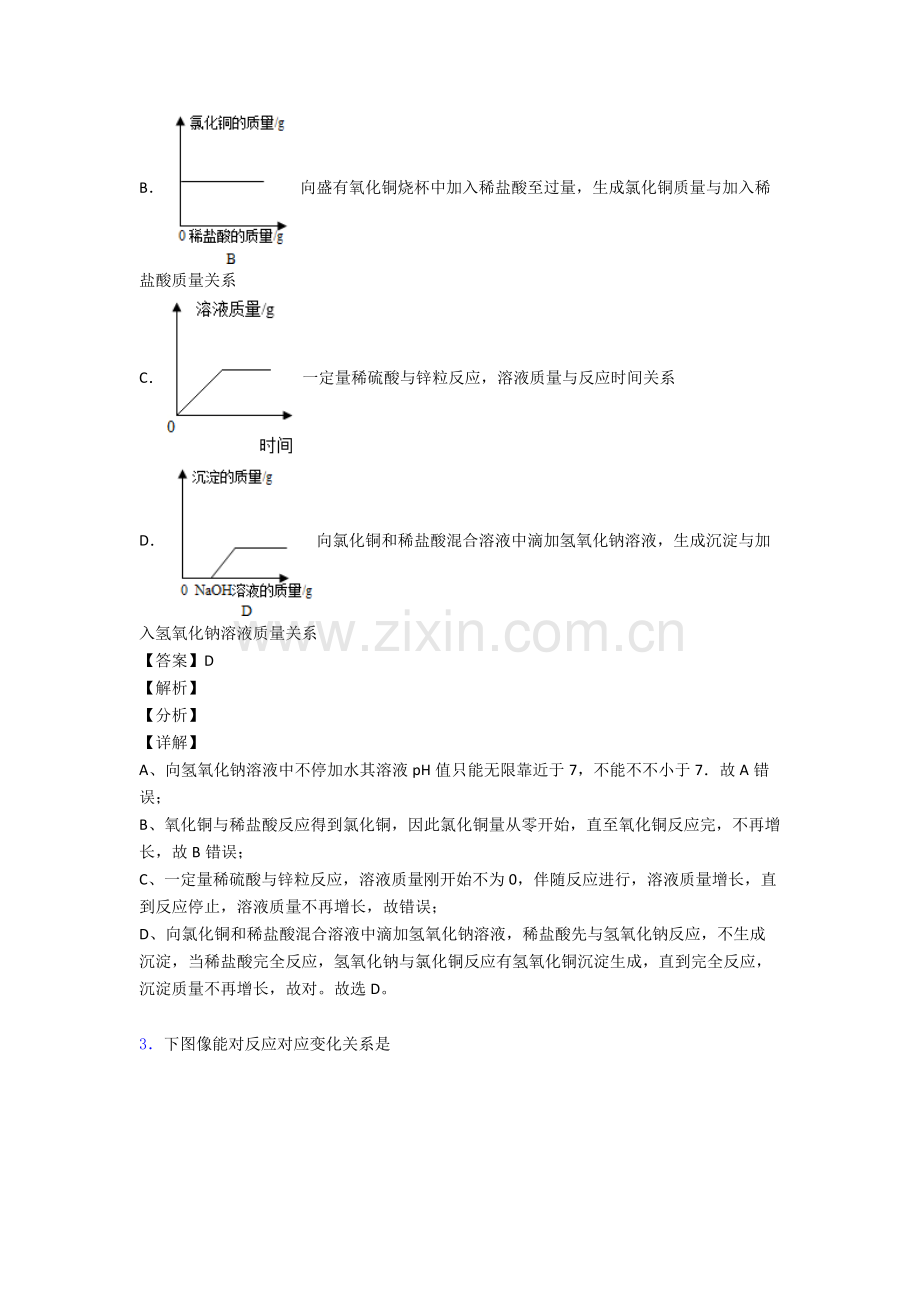

2．下图象能对反应其对应关系是（　　）
A． 向氢氧化钠溶液中不停加水，溶液pH与加入水质量关系
B． 向盛有氧化铜烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量关系
C． 一定量稀硫酸与锌粒反应，溶液质量与反应时间关系
D． 向氯化铜和稀盐酸混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液质量关系
【答案】D
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中不停加水其溶液pH值只能无限靠近于7，不能不不小于7．故A错误；
B、氧化铜与稀盐酸反应得到氯化铜，因此氯化铜量从零开始，直至氧化铜反应完，不再增长，故B错误；
C、一定量稀硫酸与锌粒反应，溶液质量刚开始不为0，伴随反应进行，溶液质量增长，直到反应停止，溶液质量不再增长，故错误；
D、向氯化铜和稀盐酸混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀质量不再增长，故对。故选D。

3．下图像能对反应对应变化关系是
A．加水稀释氯化钠溶液
B．两份等质量、等浓度过氧化氢溶液在有、无MnO2状况下分解产生氧气
C．向稀盐酸和硫酸铜混合溶液中加入氢氧化钠溶液
D．将等质量粉末状铁和锌分别与足量等质量、等质量分数稀硫酸反应
【答案】C
【解析】
【分析】
【详解】
A、向氯化钠溶液中不停加水稀释，溶液一直显中性，pH不也许不不小于或不小于7，故选项错误。
B、用等质量、等浓度双氧水制取氧气，催化剂只能变化反应速率，不影响产生氧气质量，故选项错误。
C、向稀盐酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀质量先是零，再不停上升，最终形成一条水平直线，故选项对。
D、锌活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量锌能生成2份质量氢气，每56份质量铁能生成2份质量氢气。等质量锌、铁分别和足量稀硫酸反应，铁生成氢气质量比铁锌多，故选项错误。
故选：C。
【点睛】
本题是一道图象坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，进而确定对图象。

4．下列四个图象不能对反应对应变化关系是
A．向一定量氧化铜粉末中逐滴加入稀硫酸至过量
B．向等质量镁粉和铁粉中分别加入同浓度稀盐酸至过量
C．向盛有一定质量NaOH和Na2CO3混合溶液烧杯中滴加稀盐酸至过量
D．在密闭容器中用红磷测定空气中氧气含量
【答案】D
【解析】
【分析】
【详解】
A、氧化铜与硫酸反应生成硫酸铜和水，向一定量氧化铜粉末中逐渐加入稀硫酸，水质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水质量继续增大，只是增大幅度变小，故A对；
B、反应稀盐酸质量相等时，生成氯化亚铁质量不小于生成氯化镁质量，最终身成氯化镁质量不小于生成氯化亚铁质量，故B对；
C、向盛有一定质量NaOH和Na2CO3混合溶液烧杯中滴加稀盐酸至过量，刚开始时，加入盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C对；
D、在密闭容器内，红磷燃烧放热，因此容器内压强增大，因此反应结束，温度减少，容器内压强减小，由于红磷燃烧消耗了氧气，因此容器内压强不不小于本来压强，故D错误。
故选D。

5．如图所示四个图象，能对反应对应变化关系是（　　）
A．镁在氧气中燃烧
B．等质量镁、铝分別与质量分数相等且足量稀硫酸反应
C．向二氧化锰中加入过氧化氢溶液
D．向一定量铁粉和铜粉混合物中加入硫酸铜溶液
【答案】C
【解析】
【分析】
【详解】
A、镁在氧气中燃烧生成氧化镁，镁和氧气不也许同步过量，选项错误；
B、镁比铝活泼，因此等质量镁、铝与足量酸反应，镁反应需要时间短，但等质量镁、铝和稀硫酸反应后铝生成氢气多，选项错误；
C、二氧化锰能加紧过氧化氢生成氧气速率，则向二氧化锰中加入过氧化氢溶液，伴随过氧化氢加入，不停产生氧气，氧气质量逐渐增长，选项对；
D、向一定量铁粉和铜粉混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体质量不再增长，即图像应从零点开始，选项错误，故选C。

6．下图象分别与选项中试验现象及成果相对应，其中对是
A．电解水
B．将等质量镁和铁分别投入到盛足量同种稀硫酸两个容器中
C．等质量、等溶质质量分数过氧化氢溶液制取氧气
D．服用胃舒平[重要成分是Al（OH）3]治疗胃酸过多，胃液pH变化
【答案】B
【解析】
【分析】
【详解】
A、电解水产生氢气和氧气体积比为2:1；故选项错误；
B、将等质量镁和铁分别投入到盛足量同种稀硫酸两个容器中，镁产生氢气多，镁金属活泼性强，镁反应速率快；故选项对；
C、等质量、等溶质质量分数过氧化氢溶液中加入催化剂（不加催化剂）制取氧气，两者产生氧气质量相等；故选项错误；
D、胃液重要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；
故选：B。

7．下图像能对反应其对应变化关系是
A．加热一定质量氯酸钾和二氧化锰混合固体
B．向一定量稀盐酸中，滴加pH=13 氢氧化钠溶液
C．向等质量、等质量分数稀盐酸中加入足量镁和铝
D．在密闭容器中，用红磷测定空气中氧气含量
【答案】C
【解析】
【分析】
【详解】
A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，伴随反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不对；
B、向一定量稀盐酸中，滴加pH=13 氢氧化钠溶液，溶液pH应当由不不小于7逐渐升高到7直至不小于7，该选项对应关系不对；
C、刚开始金属局限性，反应金属质量相等时，铝反应生成氢气多，由于稀盐酸质量、质量分数相等，最终身成氢气质量相似，该选项对应关系对；
D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压不不小于反应前气压，该选项对应关系不对。
故选：C。

8．下图像不能对反应对应变化关系是
A．一氧化碳和过量氧气在密闭容器中完全反应
B．等质量Zn和Mg分别与足量相似浓度稀硫酸反应
C．等质量CaCO3分别与足量相似浓度稀盐酸反应
D．在密闭容器中镁条与充足氧气反应时，固体质量随时间变化
【答案】D
【解析】
【详解】
A、一氧化碳和过量氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项对，但不符合题意；
B、等质量Zn和Mg分别与足量相似浓度稀硫酸反应，镁产生氢气多，镁金属活动性不小于锌，镁产生氢气快；故选项对，但不符合题意；
C、等质量CaCO3分别与足量相似浓度稀盐酸反应产生二氧化碳质量相等，粉末状碳酸钙产生气体快；故选项对，但不符合题意；
D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意；
故选：D。

9．等质量三种金属分别与足量、浓度相似盐酸反应，产生氢气质量与反应时间关系如图所示，下列有关说法对是（金属不是K、Na、Ca，且与盐酸反应形成化合物中化合价均为＋2价）（ ）

A．三种金属活动性次序是a＞b＞c
B．三种金属产生H2质量a＞c＞b
C．三种金属最终消耗盐酸质量相等
D．三种金属相对原子质量大小关系是c＞b＞a
【答案】D
【解析】
【分析】
【详解】
A、等质量三种金属分别与足量、浓度相似盐酸反应a先反应完，c再反应完，b最终反应完，故金属活动性a＞c＞b，A选项错误；
B、由图可知生成氢气质量a＞b＞c，B选项错误；
C、三种金属生成氢气质量不相似，而氢气来自于盐酸，故消耗盐酸质量不相等，C选项错误；
D、根据一定金属完全反应生成氢气质量=，因此化合价相似，金属质量相似时，相对原子质量越小产生氢气越多，故相对原子质量大小关系是c＞b＞a，故选D。

10．等质量锌、铁与足量稀硫酸反应，下列产生氢气质量与反应时间关系图，合理是（　　）
A． B． C． D．
【答案】B
【解析】
【分析】
由于稀硫酸过量，因此充足反应后放出氢气质量大小由金属决定，根据化学方程式Fe+H2SO4=FeSO4+H2↑可以懂得每56g铁生成2g氢气，根据化学方程式Zn+H2SO4=ZnSO4+H2↑可以懂得每65g锌反应生成2g氢气，因此相等质量铁和锌与足量硫酸反应铁生成氢气多，对于图象铁终点纵坐标应当不小于锌。根据金属活动性强弱关系锌＞铁，可判断锌与稀硫酸反应快，铁与稀硫酸反应慢，即稀硫酸与锌反应时间短、与铁反应时间长。
【详解】
A．等质量铁和锌与足量硫酸反应，铁生成氢气多，图像错误，不符合题意；
B．图像对，符合题意；
C．等质量铁和锌与足量硫酸反应，铁生成氢气多，图像错误，不符合题意；
D．等质量铁和锌与足量硫酸反应，铁生成氢气多，图像错误，不符合题意。故选B。

11．下列所示四个图像，能对反应对应变化关系是（）
A．常温下，相似质量锌和铁分别与足量溶质质量分数相似稀硫酸反应
B．向一定量氢氧化钠溶液中滴加 pH＝3 稀盐酸
C．加热一定质量高锰酸钾
D．氢气还原一定质量氧化铜
【答案】C
【解析】
【分析】
【详解】
A、常温下，相似质量锌和铁分别与足量溶质质量分数相似稀硫酸反应，锌活动性不小于铁，锌反应速率快，根据锌和铁与足量稀硫酸反应质量关系：可知，完全反应铁生成氢气多，该图像不能对反应对应变化关系；
B、向一定量氢氧化钠溶液中滴加 pH＝3 稀盐酸，两者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液pH靠近于3且不小于3，该图像不能对反应对应变化关系；
C、加热高锰酸钾固体，开始时高锰酸钾不分解，因此Mn元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn元素质量不变，不过固体总重量减小， Mn元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn元素质量分数不变，该图像能对反应对应变化关系；
D、氢气还原CuO固体生成Cu和水，伴随反应进行固体质量减少，当CuO完全反应生成Cu后固体质量不变，反应后固体质量不也许为零，该图像不能对反应对应变化关系。故选C。
【点睛】
本题是一道图像坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，确定对图像。

12．把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH变化曲线为（　　）
A． B． C． D．
【来源】上海市静安区试验中学沪教版五四制九年级下册5.4碱性质3
【答案】C
【解析】
【详解】
把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始体现为氢氧化钠溶液碱性，pH值不小于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值不不小于7。故选C。

13．下列试验操作与图象关系对应对是（　　）
选项
A
B
C
D
操作
NaOH溶液中不停加水稀释
水电解生成氢气与氧气
向等量稀硫酸中加入足量镁、铝
用等质量、等质量分数过氧化氢溶液制取氧气
图象

A．A B．B C．C D．D
【来源】河南省天宏大联考中考二模化学试题
【答案】D
【解析】
【分析】
【详解】
A、NaOH溶液中不停加水稀释，溶液pH会逐渐变小，伴随水不停加入，溶液pH无限靠近7，但不会等于7，更不会不不小于7，故A不对；
B、电解水生成氢气和氧气体积比是2：1，不是质量比，故B不对；
C、向等量稀硫酸中加入足量镁、铝，镁、铝过量，按稀硫酸质量算，稀硫酸质量相等，则生成氢气质量相等，故C不对；
D、过氧化氢分解生成水和氧气，有催化剂反应较快，无催化剂反应较慢，催化剂不变化生成物质质量，故D对。故选D。

14．不能对对应变化关系图像是（　　）

A．A图中横坐标既可以表达加入铁粉质量，也可以表达加入部分变质苛性钠质量
B．B图中纵坐标既可以表达溶质质量，又可表达溶液导电性
C．C图中横坐标既可以表达反应时间，也可以表达加入二氧化锰质量
D．D图中纵坐标既可以表达溶剂质量，又可表达溶液质量
【答案】A
【解析】
【详解】
A、一定质量稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气质量从0逐渐增长，稀盐酸完全反应，氢气质量不再增长，A图中横坐标可以表达加入铁粉质量；苛性钠部分变质，氢氧化钠中具有碳酸钠，一定质量稀盐酸中加入部分变质苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体质量先为0，一段时间后逐渐增长， 完全反应后质量不再变化，A图中横坐标不能表达加入部分变质苛性钠质量；A选项图像不能对表达对应变化关系，符合题意；
B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙伴随反应进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增长，溶液中阴阳离子逐渐增长，溶液导电性逐渐增长，B图中纵坐标既可以表达溶质质量，又可表达溶液导电性，B选项图像能对表达对应变化关系，不符合题意；
C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰质量变化，不影响钾元素质量，C图中横坐标既可以表达反应时间，也可以表达加入二氧化锰质量，C选项图像能对表达对应变化关系，不符合题意；
D、浓硫酸具有吸水性，敞口放置浓硫酸，伴随放置时间延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂质量逐渐增长，硫酸不挥发，溶质质量不变，溶液质量=溶质质量+溶剂质量，溶液质量逐渐增长，稀硫酸不具有吸水性，一段时间后，溶剂质量和溶液质量都不再变化，此外浓硫酸不是100%纯硫酸，溶剂质量和溶液质量起始质量不为0，D图中纵坐标既可以表达溶剂质量，又可表达溶液质量，D选项图像能对表达对应变化关系，不符合题意。故选A。

15．下图像与对应操作相符是（ ）
A．常温下向 pH=13 氢氧化钾溶液中不停加水
B．某温度下向一定质量氯化钠饱和溶液中不停加水
C．向盐酸和氯化铁混合溶液中滴加氢氧化钠溶液至过量
D．向一定质量稀盐酸中加入铁粉至过量
【来源】甘肃省兰州市中考模拟化学试题
【答案】C
【解析】
【分析】
【详解】
A、氢氧化钾为碱性，溶液pH不小于7，加入水无限稀释靠近于水，不过一直为碱性溶液，pH不会低于7，选项A错误；
B、氯化钠饱和溶液加入水，溶剂质量增长，溶质质量不变，因此溶质质量分数减小，水继续添加，氯化钠质量分数继续减小，不过一直具有氯化钠溶质，溶质质量分数不能为零，选项B错误；
C、氢氧化钠加入盐酸与氯化铁混合溶液中，氢氧化钠先与盐酸反应，因此刚开始时，没有沉淀生成，当加入氢氧化钠将盐酸所有消耗完毕后，氢氧化钠与氯化铁反应生成氢氧化铁沉淀，伴随加入量增多，沉淀质量增长，不过氯化铁质量一定，因此最终身成氢氧化铁质量一定，当所有反应完毕，沉淀质量不再增长，选项C对；
D、盐酸质量一定，刚加入铁粉，发生反应生成氢气，伴随加入量增大，氢气质量增长，不过当盐酸被所有消耗完毕后，则气体不再生成，氢气质量不再增长，选项D错误。故选C。
【点睛】
酸性溶液无限稀释，最终溶液pH无限靠近于7，不过一直不不小于7；碱性溶液无限稀释，最终溶液pH无限靠近于7，不过一直不小于7。

16．如图中所示示意图与对应论述对是
A．向碳酸钠溶液中滴加足量水稀释
B．向足量不一样金属中分别滴加等量相似稀盐酸
C．向硫酸和硫酸铜混合溶液中滴加过量氢氧化钠溶液
D．两份等体积5%过氧化氢溶液，向其中一份加入少许二氧化锰
【答案】C
【解析】
【详解】
A、碳酸钠溶液显碱性，因此初始时pH应不小于7，选项A错误；
B、足量镁铝铁与等量相似稀盐酸反应，产生氢气量由盐酸用量决定，因此，三种金属最终产生氢气质量应相似，选项B错误；
C、开始加入氢氧化钠时，消耗原溶液中硫酸，无沉淀，故开始沉淀质量为0，当硫酸被消耗完后，氢氧化钠开始和硫酸铜反应，产生蓝色沉淀，故沉淀质量在某一时刻增长，当硫酸铜被消耗完后来，沉淀质量便不再变化，选项C对；
D、过氧化氢溶液用量相似，无论与否加入催化剂，最终能产生氧气质量应相似，图中所示最终产生氧气质量不相似，选项D错误。故选C。

17．既有盐酸和氯化铜混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据试验事实绘制如图所示曲线。其中说法对是（ ）

A．a→b 段产生 Cu(OH)2质量不停增大，故溶质质量增大
B．c→d 段溶液pH不变
C．整个过程中氯化钠质量一直在不停增大
D．a 点、d 点对应溶液中所含溶质均为两种
【来源】陕西省西安市碑林区铁一中中考一模化学试题
【答案】D
【解析】
【分析】
向盐酸和氯化铜混合溶液滴加氢氧化钠溶液至过量时，发生反应选后次序是、 。
【详解】
A、a→b 段溶质质量增长，是由于盐酸与氢氧化钠反应生成氯化钠，生成氯化钠质量不小于参与反应氯化氢质量，没有Cu(OH)2生成，A不对；
B、c点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不停增长，溶液碱性越来越强，溶液pH增大，B不对；
C、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中氯化钠质量不停增长，当氢氧化钠过量时，溶液中氯化钠质量不再增长，C不对；
D、a点表达混合液还末参与反应，溶液中溶质只有氯化氢和氯化铜两种，d点表达混合液已经完全反应，氢氧化钠过量，溶液中溶质有生成氯化钠和过量氢氧化钠两种，D对。故选D。

18．将50g甲物质加入到50g水中，充足溶解,测得溶液质量随温度变化曲线如图所示，下列说法错误是()

A．70°C时,甲溶解度最大
B．M点对应甲溶解度为85g
C．20°C时,甲易溶于水
D．N点对应是甲不饱和溶液
【答案】B
【解析】
【详解】
A、根据图像可知,70℃时，甲物质溶液质量最大，则该温度下甲物质溶解度最大,不符合题意；
B、20°C时,85g对应是甲物质溶液质量，即溶质质量与溶剂质量之和,溶剂质量为50g,则溶质质量为35g,烧杯中尚有未溶解溶质，该溶液为甲物质饱和溶液，则20°C时，甲物质溶解度为70g，符合题意；
C、由上述B项分析知，20°C时，甲物质溶解度为70g，70g>10g,该物质易溶于水,符合题意；
D、N点对应温度为70°C，在70°C时,50g水中最多可溶解45g甲物质，但N点时溶液质量不不小于95g,即溶质质量未达到45g,故N点为甲物质不饱和溶液，不符合题意。故选B。

19．下图像关系合理是（　　）
A．向一定量稀盐酸中加入氢氧化钠溶液
B．甲烷和足量氧气在密闭容器中完全反应
C．往Na2SO4和HC1混合溶液中加入Ba（OH）2溶液
D．向一定量饱和石灰水中加氧化钙
【答案】B
【解析】
【分析】
【详解】
A、向一定量稀盐酸中加入氢氧化钠溶液，稀盐酸与氢氧化钠反应生成氯化钠和水，加入氢氧化钠溶液前，稀盐酸中具有水，一开始水质量不也许为0，图像与事实不相符；
B、甲烷和足量氧气反应生成二氧化碳和水，反应化学方程式为CH4+2O2 CO2+2H2O，根据化学方程式可知，容器内分子总数不变，图像与事实相符；
C、硫酸钠与氢氧化钡溶液反应生成不溶于酸硫酸钡白色沉淀，一开始就产生沉淀，图像与事实不相符；
D、氧化钙与水反应生成氢氧化钙，溶剂质量减少，有氢氧化钙析出，溶质质量减少，图像与事实不相符。故选B。
【点睛】
本题是一道图像坐标与化学知识相结合综合题，解题关键是结合所波及化学知识，对分析各变化过程，注意分析坐标轴表达意义、曲线起点、折点及变化趋势，确定对图像。

20．如图是甲、乙、丙三种固体物质溶解度曲线，下列说法错误是（　　）

A．要使丙物质靠近饱和溶液变为饱和溶液，可用升温措施
B．t℃时，甲、乙两物质溶解度相等
C．甲物质中混有少许乙物质，可用降温措施提纯甲物质
D．甲物质溶解度不小于乙物质溶解度
【答案】D
【解析】
【分析】
【详解】
A、丙物质溶解度随温度升高而减小，因此要使丙物质靠近饱和溶液变为饱和溶液，可用升温措施，故A对；
B、通过度析溶解度曲线可知，t℃时，甲、乙两物质溶解度相等，故B对；
C、甲物质溶解度受温度影响较大，因此甲物质中混有少许乙物质，可用降温措施提纯甲物质，故C对；
D、在比较物质溶解度时，需要指明温度，故D错误。
故选：D。
【点睛】
根据固体溶解度曲线可以：①查出某物质在一定温度下溶解度，从而确定物质溶解性，②比较不一样物质在同一温度下溶解度大小，从而判断饱和溶液中溶质质量分数大小，③判断物质溶解度随温度变化变化状况，从而判断通过降温结晶还是蒸发结晶措施达到提纯物质目。

21．甲、乙两种物质溶解度曲线如图所示。下列说法不对是（　　）

A．在t1℃、t3℃时甲、乙两物质溶解度相等
B．在t1℃至t3℃之间，乙溶解度不小于甲溶解度
C．将甲、乙饱和溶液从t3℃降到t1℃，析出甲、乙质量相等
D．将t2℃时靠近饱和乙溶液变为饱和溶液可采用升温或降温措施
【答案】C
【解析】
【分析】
【详解】
A、由图可知t1℃、t3℃时甲、乙两物质溶解度相等，对，不符合题意；
B、由图可知：t1℃至t3℃之间，乙溶解度曲线一直在甲溶解度曲线上方，阐明在此温度范围内乙溶解度不小于甲溶解度，对，不符合题意；
C、由于不知两者饱和溶液质量与否相等，故无法判断，将甲、乙饱和溶液从t3℃降到t1℃，析出甲、乙质量大小，故错误，符合题意；
D、当温度不小于t2℃时乙溶解度随温度升高逐渐减小，要使不饱和溶液变为饱和溶液可采用升温措施，而当温度低于t2℃时，乙溶解度随温度减少逐渐减小，因此还可以采用降温措施使其变为饱和溶液，故升温、降温都能使其由不饱和变为饱和溶液，对，不符合题意；
故选：C。
【点睛】
掌握溶解度曲线意义及应用，才能结合题意灵活分析解答问题，本题解答关键是看清图象中甲溶解度变化状况，再结合有关选项进行分析。

22．下图象能对反应对应变化关系是
A．用氯酸钾制取氧气
B．等质量碳酸钙与足量同浓度稀盐酸反应
C．镁在空气中燃烧
D．20℃时，向一定量靠近饱和硝酸钾溶液中加入硝酸钾固体
【答案】C
【解析】
【详解】
A. 用氯酸钾制取氧气时，有催化剂时分解较快，相似时间内剩余固体质量更少，选项错误；
B. 反应物间接触越充足，反应越快。等质量碳酸钙与足量同浓度稀盐酸反应 ，反应速率：粉末状>颗粒状>块状，选项错误；
C. 据质量守恒定律可知，反应前后元素种类、质量不变，镁在空气中燃烧，镁元素质量不变，选项对；
D. 20℃时，向一定量靠近饱和硝酸钾溶液中加入硝酸钾固体，开始硝酸钾能溶，溶液中溶质质量分数增大，达到饱和后溶质质量分数达到最大，不再变化，选项错误。
故选C。
【点睛】
图像问题重要是结合化学反应分析图起点位置，变化趋势，终点位置与否对。

23．红磷在密闭容器内加热，下图能对表达容器内物质总质量变化关系是 。
A． B．
C． D．
【答案】C
【解析】
【分析】
【详解】
红磷在密闭容器内加热，当温度达到红磷着火点时，红磷燃烧生成五氧化二磷，反应前后容器中总质量不变。故选C。

24．加热氯酸钾和二氧化锰混合物可制得氧气。下图中，与该反应事实最吻合
A． B． C． D．
【答案】B
【解析】
【分析】
加热氯酸钾与二氧化锰混合物制获得氧气时，生成氯化钾和氧气，氧气要在加热一段时间后才能生成，并且氧气产生一定量后，不再发生变化，为一定值；二氧化锰只是加紧氯酸钾分解速率，但不能变化生成氧气量。
【详解】
A、一开始没有生成氧气，故A错误；
B、图像符合氧气要在加热一段时间后才能生成，并且氧气产生一定量后，不再发生变化，为一定值，加催化剂和不加催化剂最终生成氧气质量相等，故B对；
C、图像符合氧气要在加热一段时间后才能生成，但加催化剂和不加催化剂最终生成氧气质量不相等，故C错误；
D、一开始没有生成氧气，故D错误；故选B。
【点睛】
用氯酸钾和二氧化锰固体来制取氧气时，需要加热一段时间才会产生气体，当一定质量氯酸钾反应完毕后，氧气质量不再增长为一定值。

25．下列4个图象中，能对反应变化关系是 。

A．向一定质量氢氧
化钠溶液中加入稀硫酸
至过量
B．向一定质量稀硫
酸中加入锌片
C．加热一定质量高锰酸钾固体
D．向一定质量二氧化锰中加入过氧化氢溶液

A．A B．B C．C D．D
【答案】A
【解析】
【分析】
【详解】
A、向一定质量氢氧化钠溶液中加入稀硫酸至过量，氢氧化钠与稀硫酸反应生成硫酸钠和水，硫酸钠质量逐渐增长，待氢氧化钠完全反应后，质量不再变化，符合题意；
B、向一定质量稀硫酸中加入锌片，，65份锌置换出2份氢气，伴随反应进行，溶液质量不停增长，待完全反应后，质量不再变化，不符合题意；
C、加热一定质量高锰酸钾固体，高锰酸钾受热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减小，锰元素质量不变，故固体中锰元素质量分数逐渐变大到一定值，不符合题意；
D、向一定质量二氧化锰中加入过氧化氢溶液，在该反应中，二氧化锰是催化剂，化学反应前后，二氧化锰质量不变，不符合题意。
故选A。

26．已知化学反应：氯酸钾氧气+氯化钾，其中氯酸钾和氯化钾均为固体，则下图中能表达固体混合物中二氧化锰质量分数随时间变化图象是（　　）
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
氯酸钾和二氧化锰在加热条件下生成氯化钾和氧气，有氧气生成，固体质量减少，在该反应中二氧化锰是催化剂，化学反应前后，二氧化锰质量不变，故固体混合物中二氧化锰质量分数随时间变化逐渐增长，待氯酸钾完全反应后，不再变化，反应前固体是氯酸钾和二氧化锰混合物，二氧化锰质量分数不是从零开始变化。故选B。

27．下列四个图像中，能对反应对应变化关系是

A．向一定量氢氧化钠溶液中逐滴加入pH =2稀盐酸至过量

B．某温度时，向一定量饱和石灰水中加入少许生石灰

C．向盐酸和氯化镁混合溶液中滴加氢氧化钠溶液

D．将水通电一段时间

A．A B．B C．C D．D
【答案】B
【解析】
A、向一定量氢氧化钠溶液中逐滴加入pH =2稀盐酸至过量，最终溶液pH＞2，错误；B、氧化钙能与饱和石灰水中水反应生成氢氧化钙，消耗了原溶液中溶剂水，有氢氧化钙析出，故溶质减少，同步反应放出热量，氢氧化钙溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中溶质，对；C、滴加氢氧化钠溶液先与盐酸反应，待盐酸反应完后来，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气体积比是2:1，错误。故选B。

28．下图像与所对应操作不相符是（ ）
A． 碳和氧化铜在高温条件下充足反应
B．向氢氧化钠溶液中加入水
C． 向 HCl 和 Na2SO4 混合溶液中加入 Ba(OH)2 溶液
D．向一定量水中加入少许浓硫酸
【答案】C
【解析】
【分析】
【详解】
A、在高温条件下碳和氧化铜反应生成了铜和二氧化碳，其化学方程式为：
，故相符；
B、氢氧化钠溶液加水稀释时碱性减弱，则pH会减小图象下降，但不会降到7如下，故相符；
C、硫酸根离子和钡离子一接触就会生成不溶于酸硫酸钡沉淀，因此沉淀质量从零开始逐渐增大，然后不变，故不相符；
D、室温时，向一定量水中加入少许浓硫酸，浓硫酸溶于水放出大量热，温度升高，一段时间后，恢复至原温度，故相符。
故选C。

29．下图像能对反应对应变化关系是
A．加水稀释氯化钠溶液
B．在饱和KNO3溶液中加入KNO3固体
C．向稀盐酸和氯化铜混合溶液中加入氢氧化钠溶液
D．硝酸铵溶于水时溶液温度变化
【答案】C
【解析】
【分析】
【详解】
A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会变化，不符合题意；
B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；
C、向稀盐酸和氯化铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增长，待氯化铜完全反应后，沉淀质量不变，符合题意；
D、硝酸铵溶于水吸热，溶液温度应当减少，不符合题意。
故选C。

30．下图像能对反应其对应操作中各量变化关系是
A．向 H2SO4和MgCl2混合溶液中逐滴加入 Ba（OH）2溶液至过量
B．等质量铁和锌与足量稀盐酸反应，产生氢气质量与时间关系
C．向一定量稀盐酸中逐滴加入氢氧化钠溶液
D．等质量镁和氧化镁固体分别与足量稀硫酸反应
【来源】重庆市沙坪坝区第八中学校-年九年级下学期第一次月考化学试题
【答案】D
【解析】
【分析】
【详解】
A、向H2SO4和MgCl2混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；
B、等质量锌、铁和足量稀盐酸反应，金属化合价相似，生成氢气质量与金属相对原子质量质量成反比，铁和锌相对原子质量分别为56和65，因此铁与稀盐酸反应生成氢气质量多，故错误；
C、向一定量稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，伴随反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH不小于7，故错误；
D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量镁具有镁元素质量不小于氧化镁中镁元素质量，化学反应过程中元素质量不变，因此镁生成硫酸镁质量不小于氧化镁生成硫酸镁质量，故对。
故选：D。
