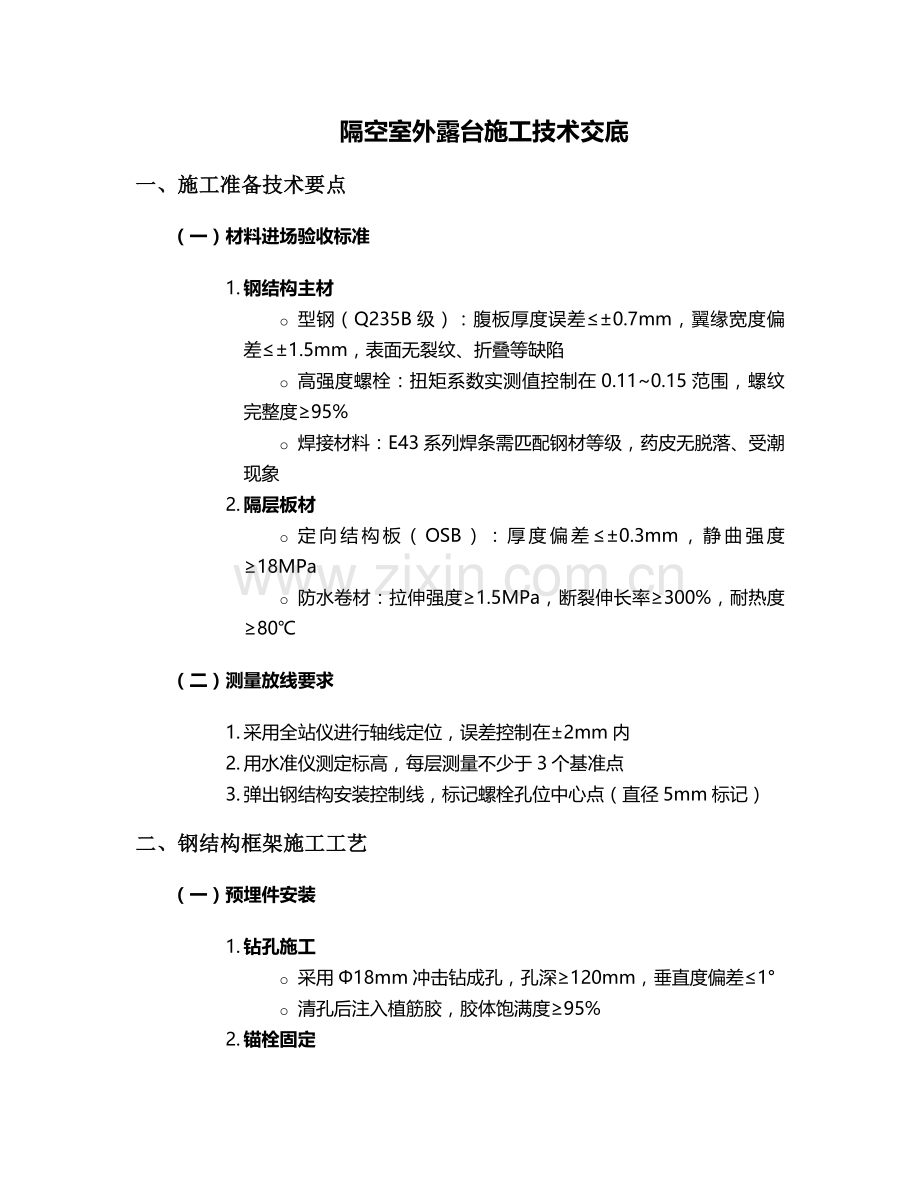

隔空室外露台施工技术交底
一、施工准备技术要点
（一）材料进场验收标准
1. 钢结构主材
o 型钢（Q235B级）：腹板厚度误差≤±0.7mm，翼缘宽度偏差≤±1.5mm，表面无裂纹、折叠等缺陷
o 高强度螺栓：扭矩系数实测值控制在0.11~0.15范围，螺纹完整度≥95%
o 焊接材料：E43系列焊条需匹配钢材等级，药皮无脱落、受潮现象
2. 隔层板材
o 定向结构板（OSB）：厚度偏差≤±0.3mm，静曲强度≥18MPa
o 防水卷材：拉伸强度≥1.5MPa，断裂伸长率≥300%，耐热度≥80℃
（二）测量放线要求
1. 采用全站仪进行轴线定位，误差控制在±2mm内
2. 用水准仪测定标高，每层测量不少于3个基准点
3. 弹出钢结构安装控制线，标记螺栓孔位中心点（直径5mm标记）
二、钢结构框架施工工艺
（一）预埋件安装
1. 钻孔施工
o 采用Φ18mm冲击钻成孔，孔深≥120mm，垂直度偏差≤1°
o 清孔后注入植筋胶，胶体饱满度≥95%
2. 锚栓固定

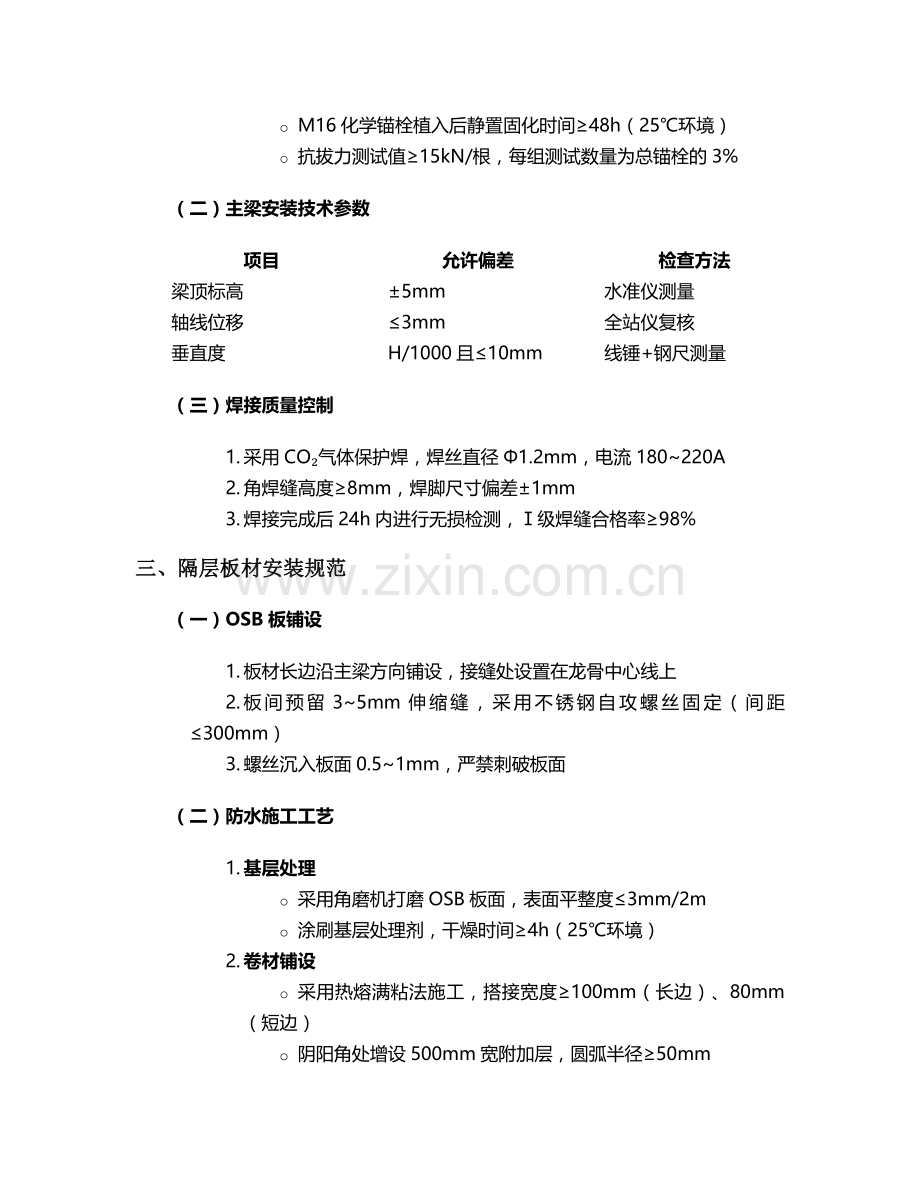

o M16化学锚栓植入后静置固化时间≥48h（25℃环境）
o 抗拔力测试值≥15kN/根，每组测试数量为总锚栓的3%
（二）主梁安装技术参数
项目
允许偏差
检查方法
梁顶标高
±5mm
水准仪测量
轴线位移
≤3mm
全站仪复核
垂直度
H/1000且≤10mm
线锤+钢尺测量
（三）焊接质量控制
1. 采用CO₂气体保护焊，焊丝直径Φ1.2mm，电流180~220A
2. 角焊缝高度≥8mm，焊脚尺寸偏差±1mm
3. 焊接完成后24h内进行无损检测，Ⅰ级焊缝合格率≥98%
三、隔层板材安装规范
（一）OSB板铺设
1. 板材长边沿主梁方向铺设，接缝处设置在龙骨中心线上
2. 板间预留3~5mm伸缩缝，采用不锈钢自攻螺丝固定（间距≤300mm）
3. 螺丝沉入板面0.5~1mm，严禁刺破板面
（二）防水施工工艺
1. 基层处理
o 采用角磨机打磨OSB板面，表面平整度≤3mm/2m
o 涂刷基层处理剂，干燥时间≥4h（25℃环境）
2. 卷材铺设
o 采用热熔满粘法施工，搭接宽度≥100mm（长边）、80mm（短边）
o 阴阳角处增设500mm宽附加层，圆弧半径≥50mm
四、质量验收标准
（一）钢结构验收
1. 构件尺寸偏差：截面高度±2mm，腹板垂直度≤0.5mm/m
2. 表面处理：喷砂除锈达Sa2.5级，涂层厚度≥80μm（干膜）
（二）隔层性能检测
1. 静载试验：施加1.5kN/m²均布荷载，挠度≤L/250（L为跨度）
2. 防水测试：蓄水24h后，下层无渗漏点，渗水量≤0.1L/m²
五、安全防护措施
（一）高空作业防护
1. 设置1.2m高防护栏杆，立杆间距≤2m，横杆两道（0.6m、1.2m高度）
2. 作业层满铺5cm厚木脚手板，绑扎点间距≤600mm
3. 工人佩戴双钩安全带，连接至独立安全绳（承重≥15kN）
（二）临时用电规范
1. 采用TN-S接零保护系统，配电箱配置三级漏电保护（30mA/0.1s）
2. 焊接设备接地电阻≤4Ω，电缆架空高度≥2.5m
（三）防火措施
1. 焊接作业点配备2个4kg干粉灭火器，作业半径10m内无易燃物
2. 施工现场设置消防水桶（容量≥200L），消防通道宽度≥3m
六、成品保护要求
1. 钢结构安装后采用彩条布覆盖，防止雨水锈蚀
2. 板材铺设完成后严禁堆放集中荷载（单点荷载≤50kg）
3. 验收前设置警示标识，禁止非施工人员进入作业区
本技术交底未尽事宜，需严格遵守《钢结构工程施工质量验收标准》GB50205-2020及《屋面工程技术规范》GB50345-2012相关要求，施工过程中遇特殊情况应及时上报技术部门处理。
