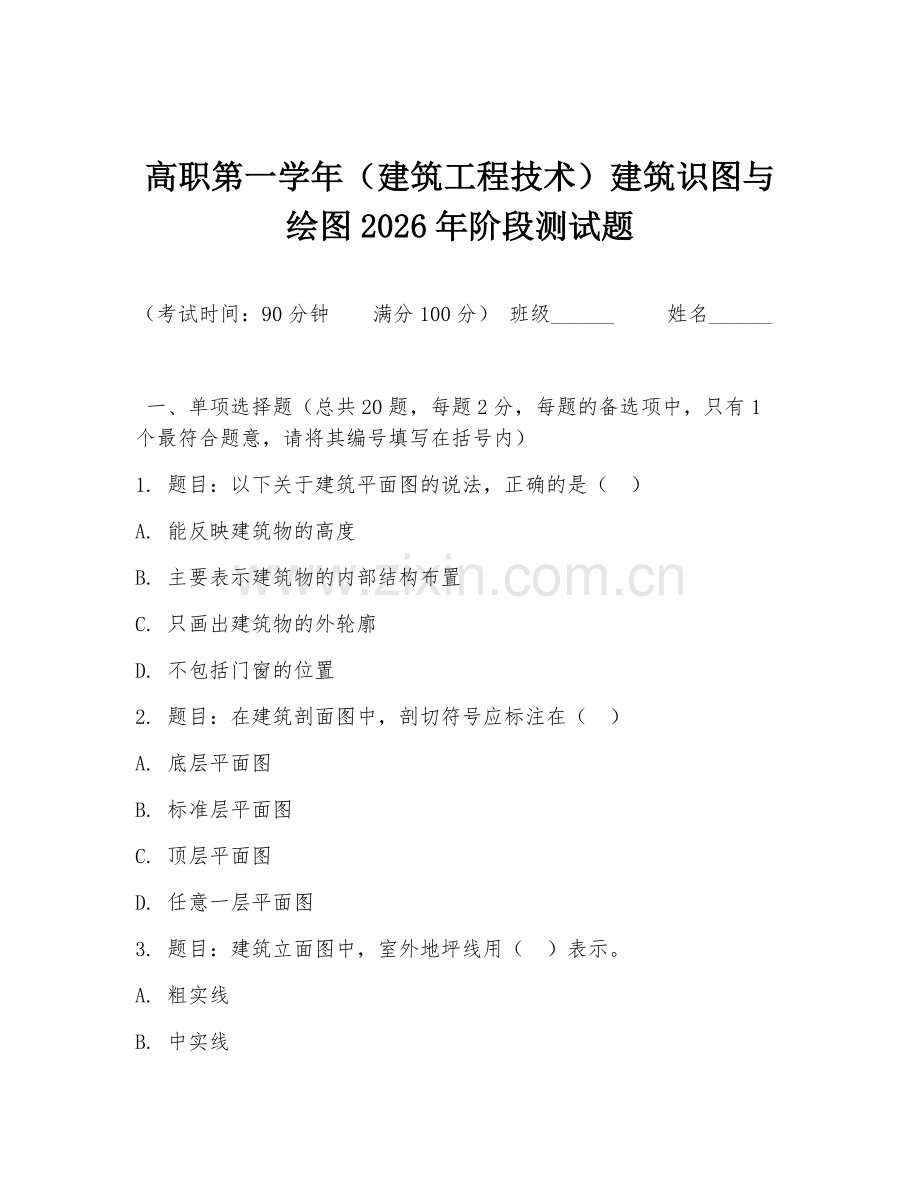

高职第一学年（建筑工程技术）建筑识图与绘图2026年阶段测试题

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、单项选择题（总共20题，每题2分，每题的备选项中，只有1个最符合题意，请将其编号填写在括号内）
1. 题目：以下关于建筑平面图的说法，正确的是（ ）
A. 能反映建筑物的高度
B. 主要表示建筑物的内部结构布置
C. 只画出建筑物的外轮廓
D. 不包括门窗的位置
2. 题目：在建筑剖面图中，剖切符号应标注在（ ）
A. 底层平面图
B. 标准层平面图
C. 顶层平面图
D. 任意一层平面图

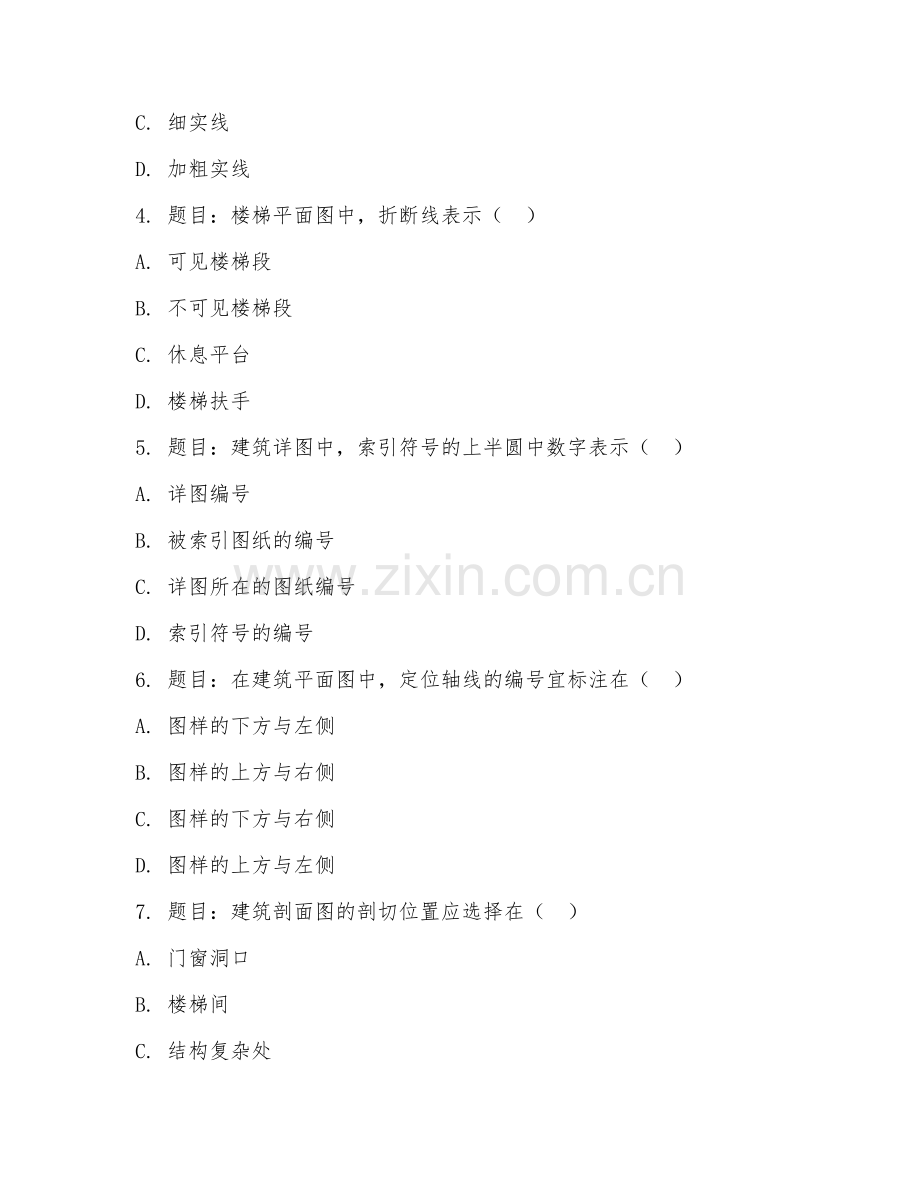

3. 题目：建筑立面图中，室外地坪线用（ ）表示。
A. 粗实线
B. 中实线
C. 细实线
D. 加粗实线
4. 题目：楼梯平面图中，折断线表示（ ）
A. 可见楼梯段
B. 不可见楼梯段
C. 休息平台
D. 楼梯扶手
5. 题目：建筑详图中，索引符号的上半圆中数字表示（ ）
A. 详图编号
B. 被索引图纸的编号
C. 详图所在的图纸编号
D. 索引符号的编号
6. 题目：在建筑平面图中，定位轴线的编号宜标注在（ ）
A. 图样的下方与左侧
B. 图样的上方与右侧
C. 图样的下方与右侧
D. 图样的上方与左侧
7. 题目：建筑剖面图的剖切位置应选择在（ ）
A. 门窗洞口
B. 楼梯间
C. 结构复杂处
D. 以上均可
8. 题目：建筑立面图中，门窗的表示方法是（ ）
A. 只画外轮廓
B. 用图例表示
C. 详细画出门窗扇
D. 不表示门窗
9. 题目：在建筑平面图中，墙身厚度尺寸一般标注在（ ）
A. 定位轴线之间
B. 定位轴线的延长线上
C. 图样的下方
D. 图样的左侧
10. 题目：建筑详图中，引出线应采用（ ）
A. 细实线
B. 中实线
C. 粗实线
D. 虚线
11. 题目：建筑平面图中，卫生间的地面通常用（ ）表示。
A. 细实线
B. 中实线
C. 粗实线
D. 涂黑
12. 题目：建筑剖面图中，被剖切到的墙体应采用（见答案部分）
A. 粗实线
B. 中实线
C. 细实线.D. 虚线
13. 题目：建筑立面图中，勒脚的高度一般为（ ）
A. 300 - 500mm
B. 500 - 800mm
C. 800 - 1000mm
D. 1000 - 1200mm
14. 题目：楼梯平面图中，每层楼梯的上行和下行方向线应（ ）
A. 相同
B. 相反
C. 可同可反
D. 无规定
15. 题目：建筑详图中，标高数字应以（ ）为单位。
A. m
B. cm
C. mm
D. dm
16. 题目：在建筑平面图中，柱子的表示方法是（ ）
A. 用点表示
B. 用细实线画轮廓
C. 用粗实线画轮廓
D. 不表示
17. 题目：建筑剖面图中，屋顶的结构形式应在（ 见答案部分）
A. 剖切到屋顶处标注
B. 屋顶平面图中表示
C. 立面图中表示
D. 总说明中说明
18. 题目：建筑立面图中，雨篷的投影用（ ）表示。
A. 粗实线
B. 中实线
C. 细实线
D. 虚线
19. 题目：在建筑平面图中，阳台的表示方法是（ ）
A. 只画外轮廓
B. 用图例表示
C. 详细画出阳台栏杆
D. 不表示
20. 题目：建筑详图中，对称图形的对称线应采用（ ）
A. 细单点长画线
B. 中单点长画线
C. 粗单点长画线
D. 虚线

二、多项选择题（总共10题，每题3分，每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错选，本题不得分；少选，所选的每个选项得0.5分，请将其编号填写在括号内）
1. 题目：建筑平面图中应标注的尺寸有（ ）
A. 外部尺寸
B. 内部尺寸
C. 标高尺寸
D. 门窗尺寸
E. 轴线尺寸
2. 题目：建筑剖面图的剖切方式有（ ）
A. 横向剖切
B. 纵向剖切
C. 局部剖切
D. 分层剖切
E. 旋转剖切
3. 题目：建筑立面图的命名方式有（ ）
A. 按建筑物的朝向命名
B. 按建筑物的外貌特征命名
C. 按建筑物的首尾轴线命名
D. 按建筑物的主要出入口命名
E. 按建筑物的层数命名
4. 题目：楼梯平面图中应标注的内容有（ ）
A. 楼梯间的尺寸
B. 楼梯段的长度和宽度
C. 休息平台的尺寸
D. 门窗的位置
E. 栏杆扶手的高度
5. 题目：建筑详图包括（ ）
A. 墙身详图
B. 楼梯详图
C. 门窗详图
D. 基础详图
E. 屋顶详图
6. 题目：建筑平面图中，定位轴线的作用有（ ）
A. 确定建筑物的位置
B. 确定墙、柱等构件的位置
C. 作为标注尺寸的基准
D. 作为施工放线的依据
E. 作为划分房间的依据
7. 题目：建筑剖面图中，能反映的内容有（ ）
A. 建筑物的内部结构
B. 建筑物的高度
C. 建筑物的层数
D. 建筑物的屋面形式
E. 建筑物的外墙装饰
8. 题目：建筑立面图中，能表达的信息有（ ）
A. 建筑物的外观造型
B. 建筑物的层数
C. 建筑物的外立面装饰
D. 建筑物的高度
E. 建筑物的内部结构
9. 题目：建筑详图的特点有（ ）
A. 比例大
B. 尺寸标注齐全
C. 文字说明详尽
D. 图示内容清晰
E. 采用特殊的绘图方法
10. 题目：在建筑平面图中，关于门窗的标注，正确的有（ ）
A. 标注门窗的类型
B. 标注门窗的编号
C. 标注门窗的尺寸
D. 标注门窗的开启方向
E. 标注门窗的材质

三、判断题（总共10题，每题2分，请判断每题的描述是否正确，正确的打“√”，错误的打“×”，请将判断结果填写在括号内）
1. 题目：建筑平面图是假想用一个水平剖切平面沿房屋窗台以上部位剖切后，向下投影所得到的水平剖面图。（ ）
2. 题目：建筑剖面图中，剖切到的墙体、楼板等构件应采用粗实线绘制。（ ）
3. 题目：建筑立面图中，只需要画出建筑物的可见轮廓线。（ ）
4. 题目：楼梯平面图中，底层平面图应画出第一跑楼梯的完整投影以及从休息平台往上的第二跑楼梯的投影。（ ）
5. 题目：建筑详图中，索引符号的下半圆中数字表示详图所在的图纸编号。（ ）
6. 题目：建筑平面图中，定位轴线的编号圆圈直径为8 - 10mm。（ ）
7. 题目：建筑剖面图的剖切位置应尽量选择在结构复杂、能反映建筑物内部构造的部位。（ ）
8. 题目：建筑立面图中，门窗洞口的高度和宽度应与建筑平面图中的标注一致。（ ）
9. 题目：建筑详图中，引出线的一端应指向被索引的部位，另一端应绘制一个直径为1mm的圆圈。（ ）
10. 题目：在建筑平面图中，卫生间的地漏应在地面排水坡度的最低点处标注。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）
1. 题目：简述建筑平面图的形成及主要内容。
2. 题目：建筑剖面图的剖切位置如何选择？其作用是什么？
3. 题目：建筑详图有哪些作用？绘制建筑详图时应注意哪些问题？

五、绘图题（总共1题，每题20分，请根据题目要求绘制图形）
1. 题目：根据给定的建筑平面图和立面图，绘制出相应的1 - 2层楼梯剖面图，并标注主要尺寸和标高。要求比例为1:50。

答案：
一、单项选择题
1. B
2. A
3. D
4. B
5. A
6. A
7.D
8. B
9. A
10. A
11. D
12. A
13. B
14. B
15. A
16. C
17. B
18. C
19. B
20. A

二、多项选择题
1. ABDE
2. ABCD
3. ABCD
4. ABCE
5. ABCE
6. BCD
7. ABCD
8. ABCD
9. ABCD
10. ABCD

三、判断题
1. ×
2. √
3. √
4. ×
5. ×
6. √
7. √
8. √
9. ×
10. √

四、简答题
1. 建筑平面图是假想用一水平剖切平面沿房屋窗台以上部位剖切，向下投影得到的水平剖面图。主要内容有：建筑物的平面形状、内部房间布置、墙柱位置及尺寸、门窗类型及位置、楼梯电梯位置等。
2. 剖切位置应选在结构复杂、能反映内部构造且有代表性的部位，如门窗洞口、楼梯间等。作用是清晰展示建筑物内部垂直方向的结构形式、高度尺寸、分层情况等，为施工提供详细依据。
3. 作用：补充建筑平、立、剖面图中未能表达清楚的局部构造和构配件；为施工提供精确尺寸和详细做法。绘制注意：比例大，尺寸标注全，文字说明详尽，图示清晰准确，符合制图规范。

五、绘图题（略，需按照要求准确绘制图形并标注尺寸和标高）
