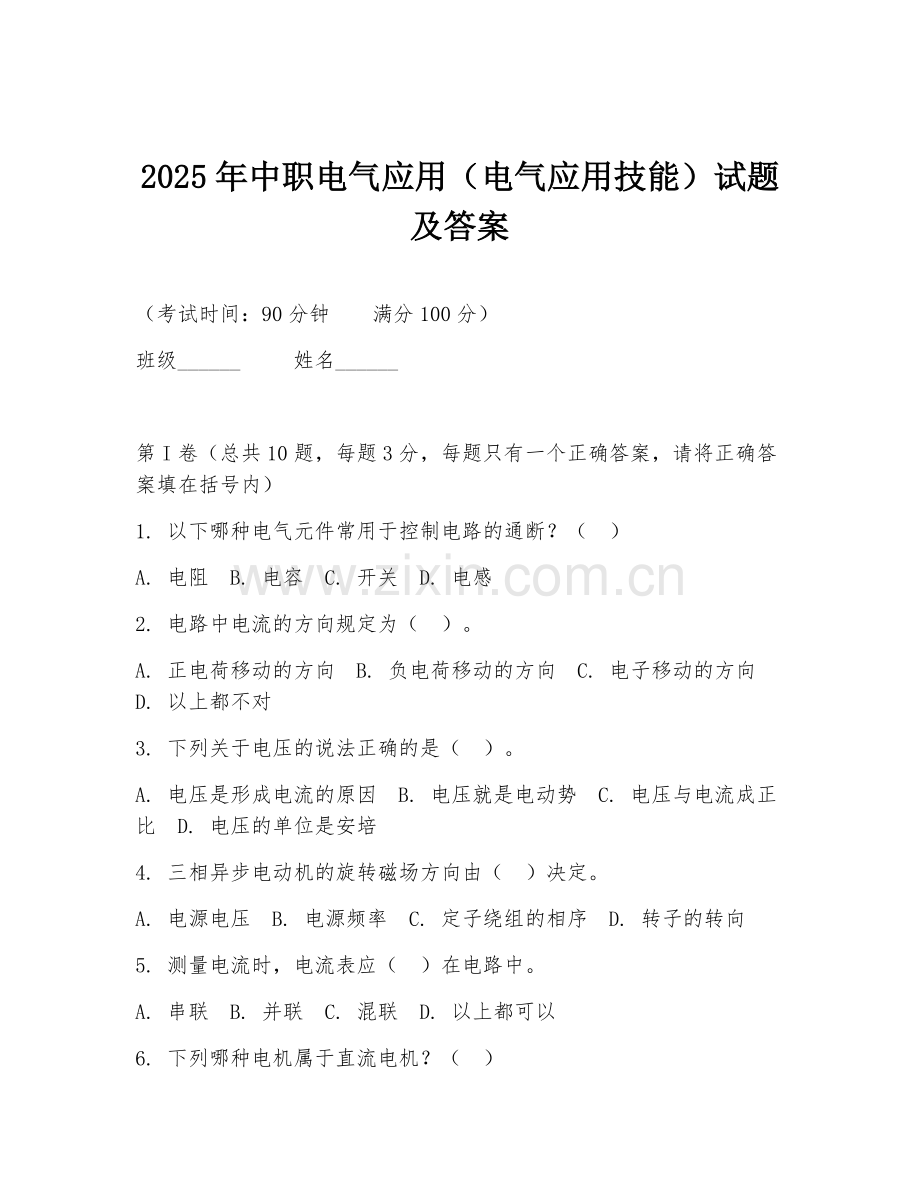

2025年中职电气应用（电气应用技能）试题及答案.doc

2025年中职电气应用（电气应用技能）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
1. 以下哪种电气元件常用于控制电路的通断？（ ）
A. 电阻 B. 电容 C. 开关 D. 电感
2. 电路中电流的方向规定为（ ）。
A. 正电荷移动的方向 B. 负电荷移动的方向 C. 电子移动的方向 D. 以上都不对
3. 下列关于电压的说法正确的是（ ）。
A. 电压是形成电流的原因 B. 电压就是电动势 C. 电压与电流成正比 D. 电压的单位是安培
4. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的相序 D. 转子的转向
5. 测量电流时，电流表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 以上都可以
6. 下列哪种电机属于直流电机？（ ）
A. 三相异步电动机 B. 单相异步电动机 C. 他励直流电动机 D. 同步电动机
7. 变压器的主要作用是（ ）。
A. 改变电压 B. 改变电流 C. 改变阻抗 D. 以上都是
8. 电气设备发生火灾时，应首先（ ）。
A. 切断电源 B. 灭火 C. 报警 D. 逃生
9. 下列哪种工具不适合用于电气安装？（ ）
A. 电烙铁 B. 钳子 C. 锯子 D. 螺丝刀
10. 安全电压是指（ ）以下的电压。
A. 220V B. 36V C. 110V D. 24V

第II卷
二、填空题（总共5题，每题4分，请将正确答案填在横线上）
1. 电路主要由电源、______、______和______四部分组成。
2. 电阻的单位是______，电容的单位是______，电感的单位是______。
3. 三相异步电动机的调速方法有______、______和______。
4. 常用的电气测量仪表有______、______、______等。
5. 电气安全工作的基本制度有______、______和______。

三、简答题（总共3题，每题10分）
1. 简述欧姆定律的内容及表达式。
2. 说明三相异步电动机的工作原理。
3. 如何正确使用万用表进行电压、电流和电阻的测量？

四、案例分析题（总共2题，每题15分）
材料：某工厂的一台三相异步电动机在运行过程中突然出现转速下降、电流增大且伴有异常声响的情况。经检查发现，电动机的定子绕组有一相断路。
1. 请分析定子绕组一相断路对电动机运行的影响。
2. 针对这种故障，应采取哪些维修措施？

五、设计题（总共1题，20分）
设计一个简单的电动机正反转控制电路，要求使用按钮和接触器实现控制，并画出电路图。

答案：
第I卷：1. C 2. A 3. A 4. C 5. A 6. C 7. D 8. A 9. C 10. B
第II卷：二、1. 负载、导线、开关 2. 欧姆、法拉、亨利 3. 变极调速、变频调速、改变转差率调速 4. 电压表、电流表、万用表 5. 工作票制度、操作票制度、交接班制度
三、1. 欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。表达式：I=U/R。2. 三相异步电动机定子绕组通入三相交流电后产生旋转磁场，转子导体切割旋转磁场产生感应电动势和感应电流，感应电流与旋转磁场相互作用产生电磁力，推动转子转动。3. 测电压时，将万用表置于电压档，并联在被测电路两端；测电流时，置于电流档，串联在被测电路中；测电阻时，置于电阻档，断开电源后将表笔接在被测电阻两端。
四、1. 定子绕组一相断路会导致电动机三相电流不平衡，使电动机转速下降，输出功率减小，还会引起电机发热甚至烧毁，同时伴有异常声响。2. 维修措施：先停机，检查断路位置，若在绕组端部可重新连接；若在绕组内部，需更换损坏的绕组，修复后进行绝缘处理和测试，确保电动机正常运行。
五、电路图：电源L1、L2、L3经熔断器FU后分为两路，一路经停止按钮SB常闭触头、正转接触器KM1常开触头到电动机M的U相，另一路经正转按钮SB1常开触头、KM1常开触头到电动机M的V相，电动机W相直接接电源L3；反转时，停止按钮SB常闭触头不变，正转按钮SB1常开触头改为反转按钮SB2常开触头，接触器改为KM2，接法类似正转，通过正反转按钮控制正反转接触器通断实现电动机正反转。
