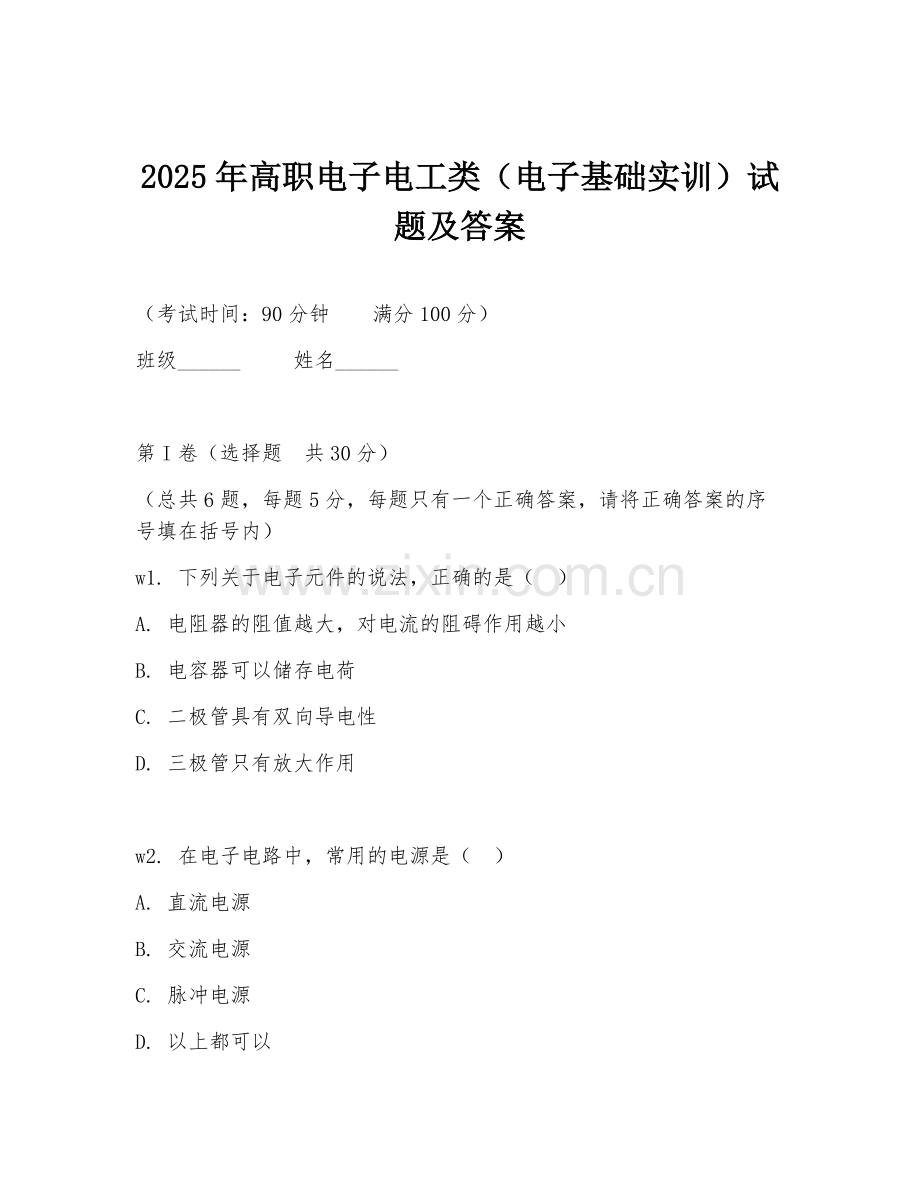

2025年高职电子电工类（电子基础实训）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案的序号填在括号内）
w1. 下列关于电子元件的说法，正确的是（ ）
A. 电阻器的阻值越大，对电流的阻碍作用越小
B. 电容器可以储存电荷
C. 二极管具有双向导电性
D. 三极管只有放大作用

w2. 在电子电路中，常用的电源是（ ）
A. 直流电源
B. 交流电源
C. 脉冲电源
D. 以上都可以

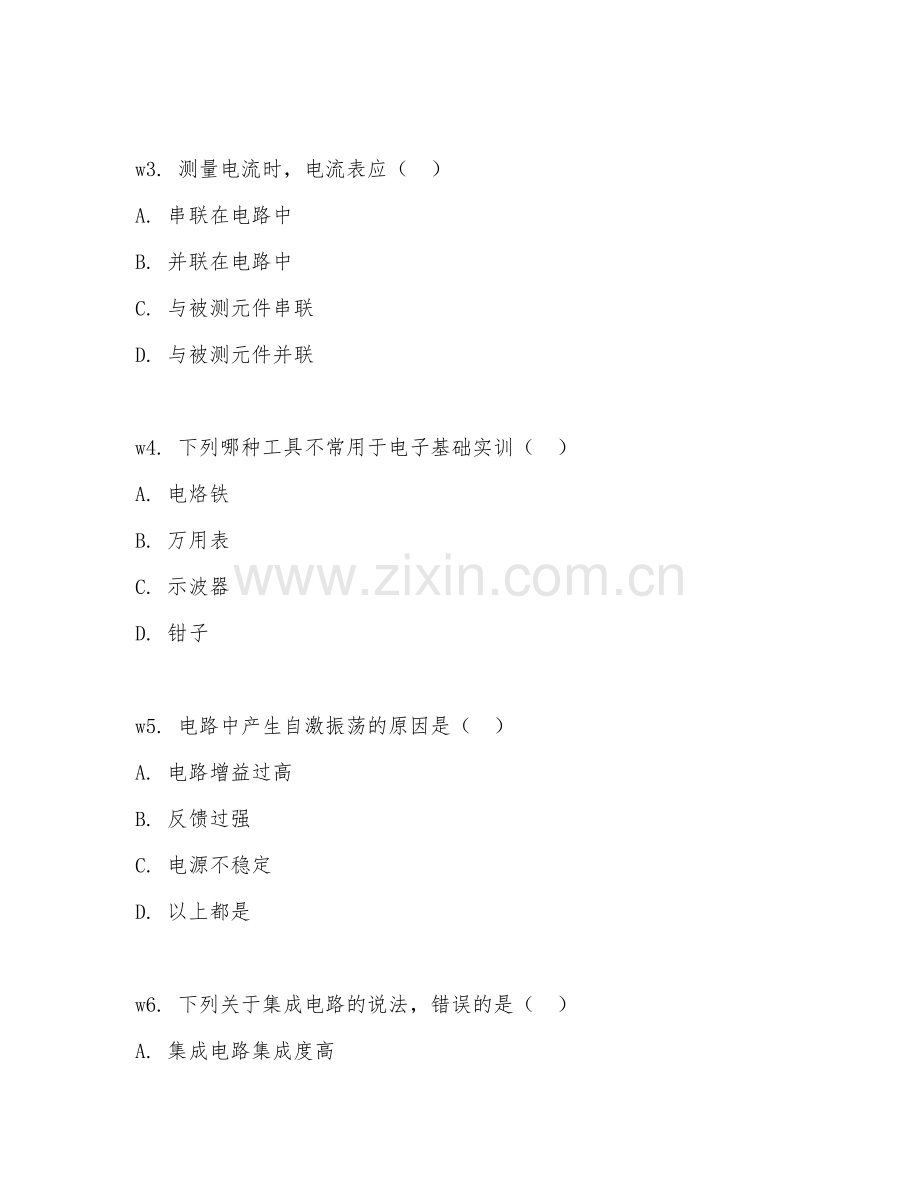

w3. 测量电流时，电流表应（ ）
A. 串联在电路中
B. 并联在电路中
C. 与被测元件串联
D. 与被测元件并联

w4. 下列哪种工具不常用于电子基础实训（ ）
A. 电烙铁
B. 万用表
C. 示波器
D. 钳子

w5. 电路中产生自激振荡的原因是（ ）
A. 电路增益过高
B. 反馈过强
C. 电源不稳定
D. 以上都是

w6. 下列关于集成电路的说法，错误的是（ ）
A. 集成电路集成度高
B. 集成电路功耗低
C. 集成电路可靠性差
D. 集成电路体积小

第II卷（非选择题 共70分）

w7. 填空题（每空2分，共20分）
1. 电子电路中，电压的单位是______，电流的单位是______。
2. 电阻器的主要参数有______、______、______。
3. 电容器的电容大小与______、______、______有关。
4. 三极管有______、______、______三个电极。

w8. 简答题（每题10分，共20分）
1. 简述万用表的使用方法及注意事项。
2. 说明电烙铁焊接电子元件的步骤。

w9材料分析题（每题15分，共30分）
材料：在一个简单的串联电路中，有一个电阻R和一个电源E。当闭合开关后，发现电流表读数异常大，电压表读数为零。
问题：
1. 请分析可能出现这种情况的原因。
2. 如何检测和排除故障？

w10. 设计题（20分）
设计一个简单的电子门铃电路，要求包括电源、按钮开关、蜂鸣器等元件，并说明工作原理。

答案：
w1. B
w2. A
w3. A
w4. D
w5. D
w6. C
w7. 1. 伏特（V）、安培（A）；2. 阻值、额定功率、精度；电容极板面积、极板间距离、介质介电常数；基极、集电极、发射极
w8. 1. 使用方法：选择合适量程，红表笔插VΩ孔黑表笔插COM孔，测电压并联，测电流串联，测电阻直接接。注意事项：不能带电换量程，量程要合适，测大电阻不能用手碰表笔金属端。2. 步骤：准备元件，清理烙铁头，给烙铁通电预热，蘸助焊剂，烙铁头接触焊点和元件引脚，送锡，移开烙铁，待锡凝固后移开元件。
w9. 1. 可能原因：电阻R短路，电源短路等。2. 检测：用万用表电阻档测电阻是否短路，测电源是否短路。排除故障：更换短路电阻，修复电源短路处。
w10. 电源正极接按钮一端，按钮另一端接蜂鸣器一端，蜂鸣器另一端接电源负极。按下按钮，电路接通，蜂鸣器得电发声。
