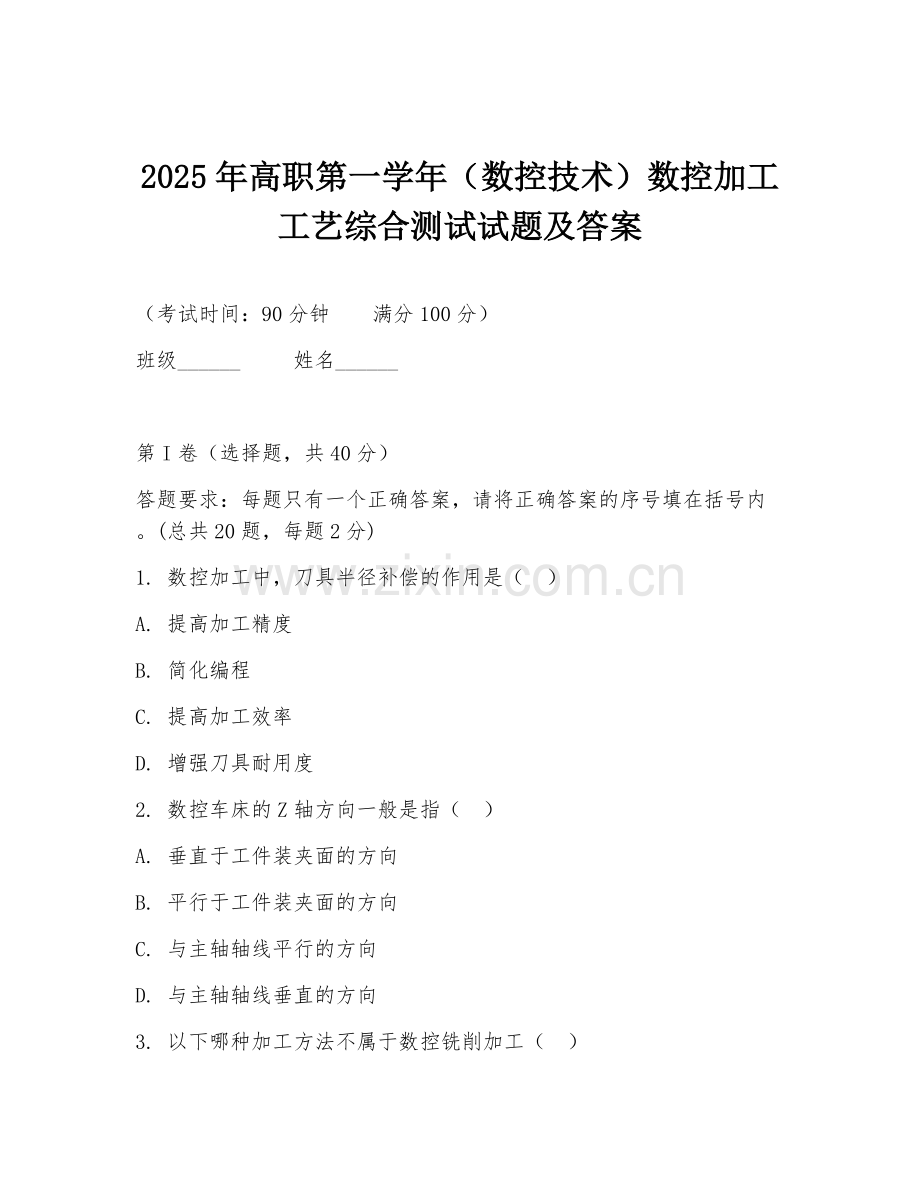

2025年高职第一学年（数控技术）数控加工工艺综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)
1. 数控加工中，刀具半径补偿的作用是（ ）
A. 提高加工精度
B. 简化编程
C. 提高加工效率
D. 增强刀具耐用度
2. 数控车床的Z轴方向一般是指（ ）
A. 垂直于工件装夹面的方向
B. 平行于工件装夹面的方向
C. 与主轴轴线平行的方向
D. 与主轴轴线垂直的方向

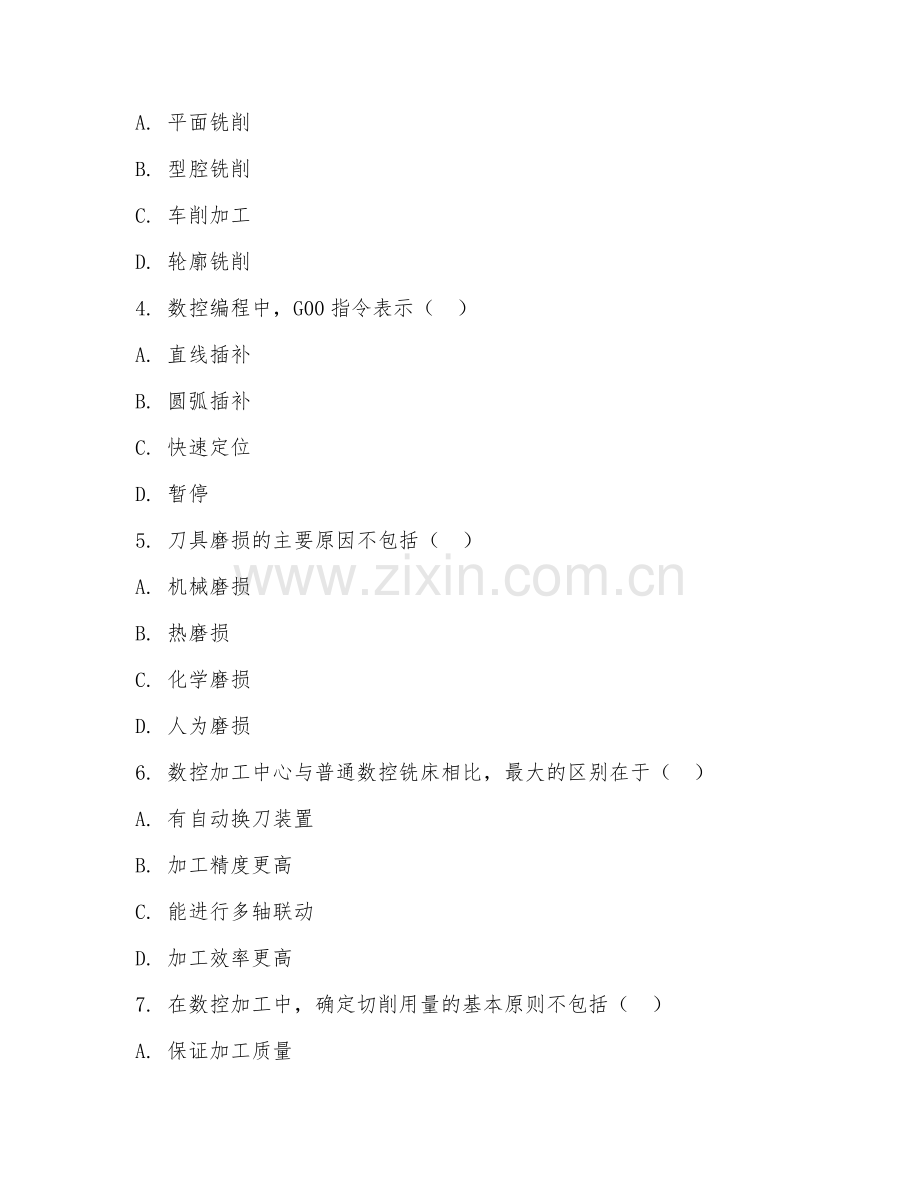

3. 以下哪种加工方法不属于数控铣削加工（ ）
A. 平面铣削
B. 型腔铣削
C. 车削加工
D. 轮廓铣削
4. 数控编程中，G00指令表示（ ）
A. 直线插补
B. 圆弧插补
C. 快速定位
D. 暂停
5. 刀具磨损的主要原因不包括（ ）
A. 机械磨损
B. 热磨损
C. 化学磨损
D. 人为磨损
6. 数控加工中心与普通数控铣床相比，最大的区别在于（ ）
A. 有自动换刀装置
B. 加工精度更高
C. 能进行多轴联动
D. 加工效率更高
7. 在数控加工中，确定切削用量的基本原则不包括（ ）
A. 保证加工质量
B. 提高生产效率
C. 降低加工成本
D. 尽量选择大的切削用量
8. 数控车床的主轴转速一般用（ ）表示
A. m/min
B. mm/min
C. r/min
D. rad/min
9. 数控编程中，M03指令表示（ ）
A. 主轴正转
B. 主轴反转
C. 主轴停止
D. 冷却液开
10. 以下哪种材料不属于难加工材料（ ）
A. 不锈钢
B. 铝合金
C. 钛合金
D. 高温合金
11. 数控加工中，工件的定位基准选择原则不包括（ ）
A. 基准重合原则
B. 基准统一原则
C. 自为基准原则
D. 随意选择原则
12. 数控铣床的刀具半径补偿指令中，G41表示（ ）
A. 左补偿
B. 右补偿
C. 取消补偿
D. 刀具长度补偿
13. 数控加工中，切削液的作用不包括（ ）
A. 冷却
B. 润滑
C. 清洗
D. 提高工件硬度
14. 数控车床的进给量一般用（ ）表示
A. m/min
B. mm/min
C. mm/r
D. r/min
15. 数控编程中，G90指令表示（ ）
A. 绝对坐标编程
B. 增量坐标编程
C. 混合坐标编程
D. 极坐标编程
16. 以下哪种数控加工工艺文件不是必须的（ ）
A. 数控加工工艺卡
B. 数控加工程序单
C. 刀具调整卡
D. 机床操作规程
17. 数控加工中，影响表面粗糙度的主要因素不包括（ ）
A. 切削速度
B. 进给量
C. 背吃刀量
D. 刀具材料
18. 数控铣床的刀具长度补偿指令中，G43表示（ ）
A. 正补偿
B. 负补偿
C. 取消补偿
D. 刀具半径补偿
19. 数控加工中，工件的夹紧力方向应（ ）
A. 垂直于主要定位基准面
B. 平行于主要定位基准面
C. 与切削力方向相同
D. 与切削力方向相反
20. 数控编程中，M05指令表示（ ）
A. 主轴正转
B. 主轴反转
C. 主轴停止
D. 冷却液关

第II卷（非选择题，共60分）

一、填空题（每题2分，共10分）
1. 数控加工工艺系统由______、______、______和______组成。
2. 数控编程的方法主要有______和______两种。
3. 数控加工中，刀具的选择应考虑______、______、______等因素。
4. 数控车床的加工精度主要取决于______、______、______等因素。
5. 数控加工工艺文件是指导数控加工的______，包括______、______、______等。

二、简答题（每题10分，共20分）
1. 简述数控加工工艺的特点。
2. 简述数控编程的步骤。

三、编程题（共15分）
编写一个数控加工程序，实现对一个直径为50mm的圆柱体外圆进行车削加工，要求车削深度为2mm，进给量为0.2mm/r，主轴转速为500r/min。

四、案例分析题（共15分）
材料：在数控加工一批零件时，发现加工后的零件尺寸精度超差。经检查，机床精度正常，刀具磨损也在正常范围内。
问题：请分析可能导致零件尺寸精度超差的原因，并提出解决措施。

五、综合应用题（共20分）
材料：现有一个零件，其轮廓形状较为复杂，需要进行数控铣削加工。
要求：请制定该零件的数控加工工艺方案，包括加工工序、刀具选择、切削用量确定等，并编写数控加工程序。

答案：
1. B
2. C
3. C
4. C
5. D
6. A
7. D
8. C
9. A
10. B
11. D
12. A
13. D
14. C
15. A
16. D
17. D
18. A
19. A
20. C
填空题答案：
1. 机床、夹具、刀具、工件
2. 手工编程、自动编程
3. 工件材料、加工精度、加工效率
4. 机床精度、刀具精度、编程精度
5. 技术文件、数控加工工艺卡、数控加工程序单、刀具调整卡
简答题答案：
1. 数控加工工艺的特点包括：加工精度高、加工质量稳定、自动化程度高、生产效率高、能适应复杂形状零件的加工等。
2. 数控编程的步骤包括：分析零件图样、确定加工工艺、数值计算、编写程序单、程序校验与首件试切。
编程题答案：
```
O0001;
G99;
G97 S500 M03;
T0101;
G00 X55 Z2;
G71 U2 R0.5;
G71 P1 Q2 U0.5 W0.1 F0.2;
N1 G00 X0;
G01 Z0 F0.1;
X50 Z-2;
Z-30;
N2 X55;
G00 X100 Z100;
M05;
M30;
```
案例分析题答案：
可能导致零件尺寸精度超差的原因有：编程错误、工件装夹不准确、测量误差等。解决措施：仔细检查编程，确保程序正确；重新装夹工件，保证装夹精度；使用精确的测量工具，减小测量误差。
综合应用题答案：
加工工序：粗铣轮廓、半精铣轮廓、精铣轮廓。刀具选择：粗铣用硬质合金铣刀，半精铣和精铣用高速钢铣刀。切削用量：粗铣切削速度100m/min，进给量0.3mm/z，背吃刀量5mm；半精铣切削速度120m/min，进给量0.2mm/z，背吃刀量2mm；精铣切削速度150m/min，进给量0.1mm/z，背吃刀量0.5mm。数控加工程序：
```
O0002;
G90 G54 G00 X0 Y0 Z100;
M03 S1000;
G00 Z5;
G01 Z-5 F100;
G41 D1 X5 Y0;
G02 X10 Y5 R5;
G01 Y10;
G02 X5 Y15 R5;
G01 X0 Y20;
G40 X0 Y0;
G00 Z100;
M05;
M30;
```
