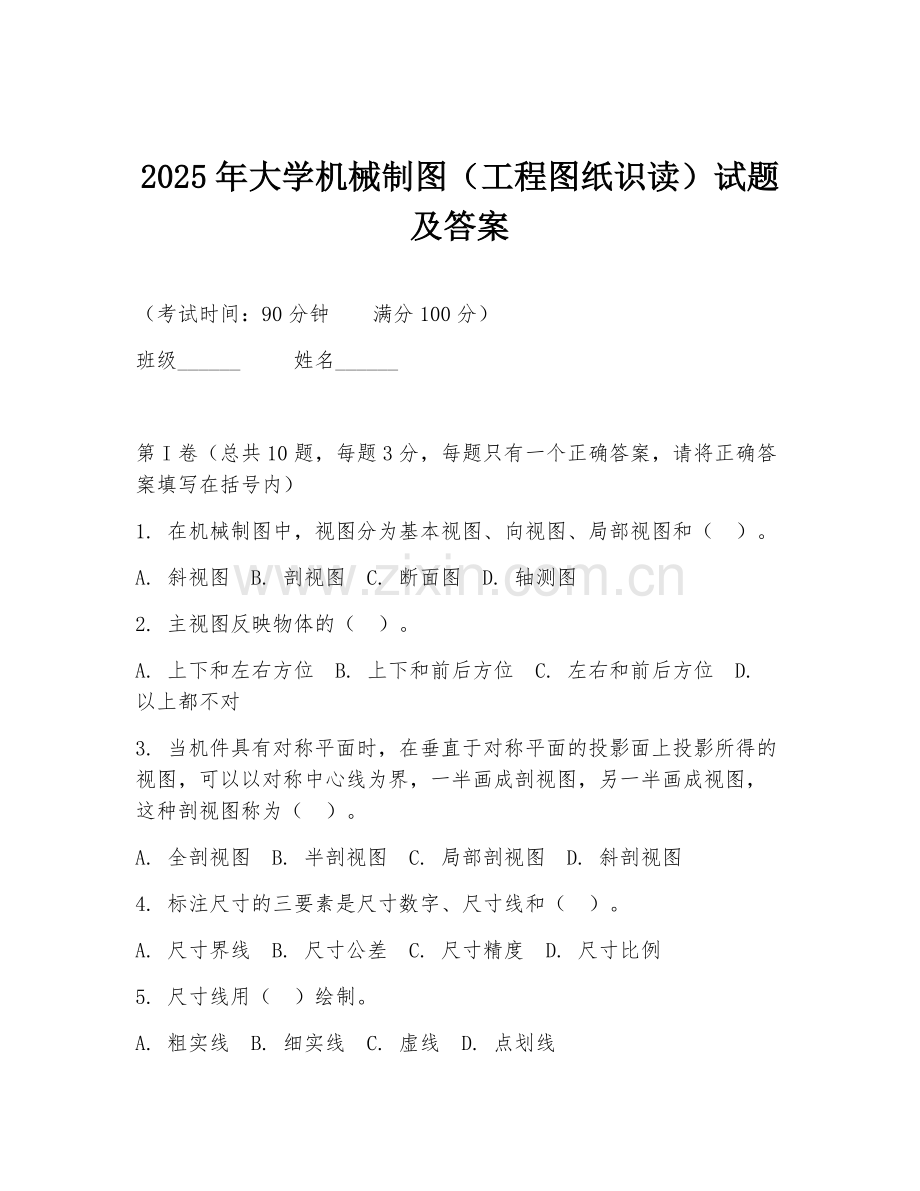

2025年大学机械制图（工程图纸识读）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 在机械制图中，视图分为基本视图、向视图、局部视图和（ ）。
A. 斜视图 B. 剖视图 C. 断面图 D. 轴测图
2. 主视图反映物体的（ ）。
A. 上下和左右方位 B. 上下和前后方位 C. 左右和前后方位 D. 以上都不对
3. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的视图，可以以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为（ ）。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 斜剖视图
4. 标注尺寸的三要素是尺寸数字、尺寸线和（ ）。
A. 尺寸界线 B. 尺寸公差 C. 尺寸精度 D. 尺寸比例
5. 尺寸线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线

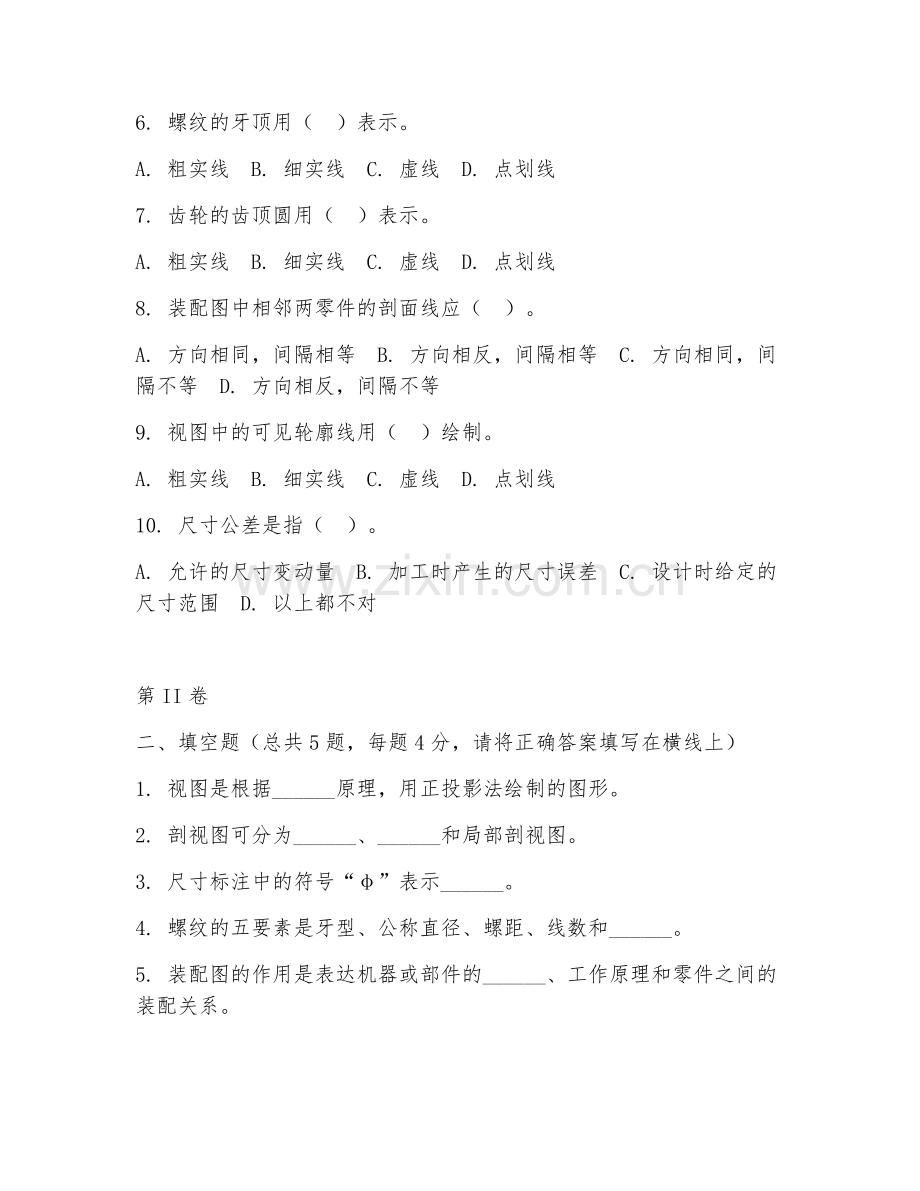

6. 螺纹的牙顶用（ ）表示。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
7. 齿轮的齿顶圆用（ ）表示。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
8. 装配图中相邻两零件的剖面线应（ ）。
A. 方向相同，间隔相等 B. 方向相反，间隔相等 C. 方向相同，间隔不等 D. 方向相反，间隔不等
9. 视图中的可见轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
10. 尺寸公差是指（ ）。
A. 允许的尺寸变动量 B. 加工时产生的尺寸误差 C. 设计时给定的尺寸范围 D. 以上都不对

第II卷
二、填空题（总共5题，每题4分，请将正确答案填写在横线上）
1. 视图是根据______原理，用正投影法绘制的图形。
2. 剖视图可分为______、______和局部剖视图。
3. 尺寸标注中的符号“φ”表示______。
4. 螺纹的五要素是牙型、公称直径、螺距、线数和______。
5. 装配图的作用是表达机器或部件的______、工作原理和零件之间的装配关系。

三、判断题（总共5题，每题3分，正确的打“√”，错误的打“×”）
1. 视图只能表达物体的外部形状，不能表达物体的内部结构。（ ）
2. 全剖视图适用于外形简单、内部结构复杂的机件。（ ）
3. 尺寸公差带的大小由公差等级决定，尺寸公差带的位置由基本偏差决定。（ ）
4. 普通螺纹的牙型角是６０°。（ ）
5. 装配图中不需要标注零件的全部尺寸。（ ）

四、简答题（总共2题，每题10分）
1. 简述剖视图的剖切方法有哪些？
2. 简述尺寸标注的基本规则。

五、读零件图（1题，20分）
阅读给定的零件图，回答下列问题：
1. 该零件的名称是什么？
2. 该零件采用了哪些视图来表达？
3. 标注出零件图中尺寸为φ50H7的含义。
4. 根据零件图，描述该零件的加工工艺过程。

答案
一、1. A ；2. A ；3. B ；4. A ；5. B ；6. A ；7. A ；8. B ；9. A ；10. A
二、1. 正投影 ；2. 全剖视图、半剖视图 ；3. 直径 ；4. 旋向 ；5. 结构形状
三、1. √ ；2. √ ；3. √ ；4. √ ；5. √
四、1. 单一剖切平面、几个平行的剖切平面、几个相交的剖切平面（交线垂直于某一投影面）。
2. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；尺寸单位为毫米时，不需标注计量单位的代号或名称；图样中所注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明；机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
五、1. 该零件的名称是圆柱齿轮；2. 采用了主视图、左视图和局部剖视图来表达；3. φ50H7表示公称直径为50，基本偏差为H，公差等级为7级 的孔的尺寸公差；4. 先加工毛坯，然后进行车削加工外圆、内孔等，再进行铣削加工齿形，最后进行热处理、磨削等精加工，保证尺寸精度和表面质量。
