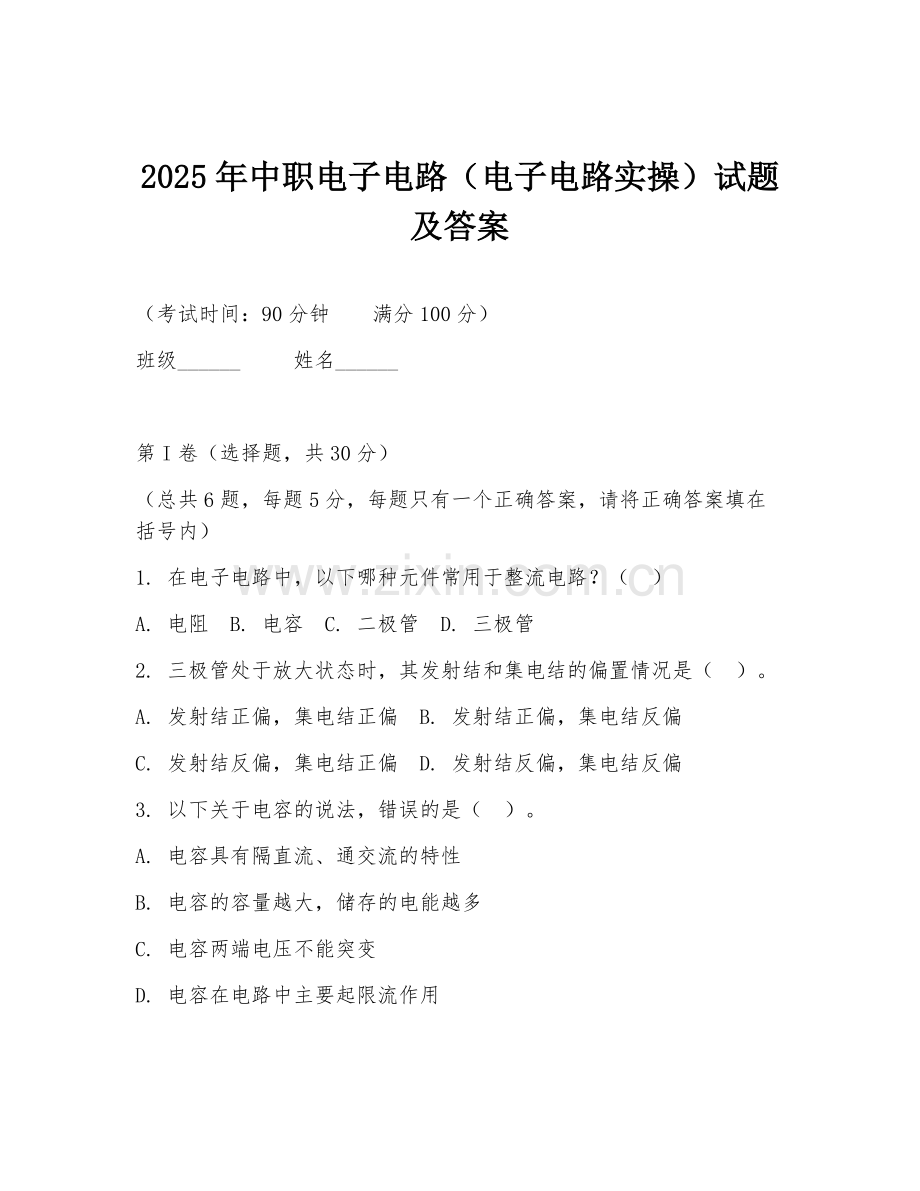

2025年中职电子电路（电子电路实操）试题及答案

（考试时间：90分钟 满分100分）

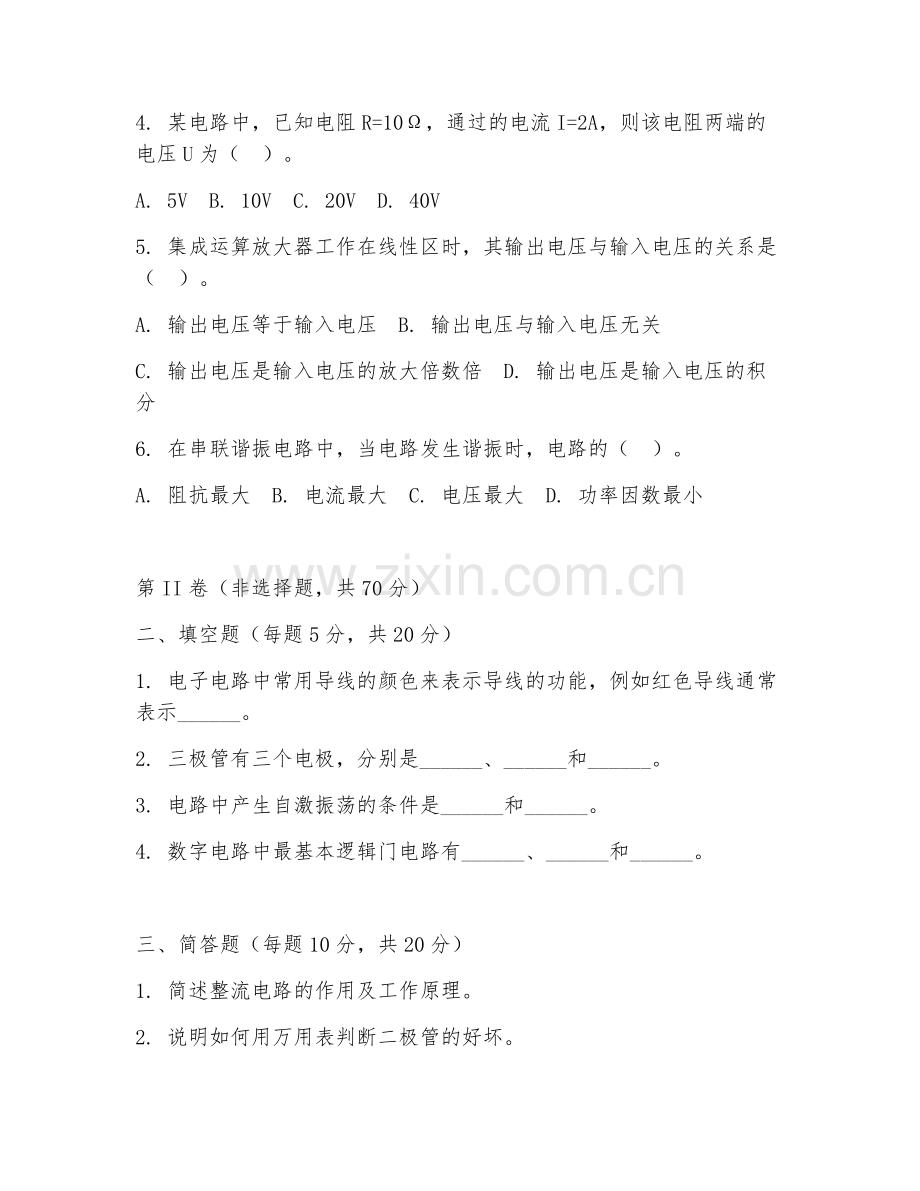

班级______ 姓名______

第I卷（选择题，共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
1. 在电子电路中，以下哪种元件常用于整流电路？（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管
2. 三极管处于放大状态时，其发射结和集电结的偏置情况是（ ）。
A. 发射结正偏，集电结正偏 B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏 D. 发射结反偏，集电结反偏
3. 以下关于电容的说法，错误的是（ ）。
A. 电容具有隔直流、通交流的特性
B. 电容的容量越大，储存的电能越多
C. 电容两端电压不能突变
D. 电容在电路中主要起限流作用
4. 某电路中，已知电阻R=10Ω，通过的电流I=2A，则该电阻两端的电压U为（ ）。
A. 5V B. 10V C. 20V D. 40V
5. 集成运算放大器工作在线性区时，其输出电压与输入电压的关系是（ ）。
A. 输出电压等于输入电压 B. 输出电压与输入电压无关
C. 输出电压是输入电压的放大倍数倍 D. 输出电压是输入电压的积分
6. 在串联谐振电路中，当电路发生谐振时，电路的（ ）。
A. 阻抗最大 B. 电流最大 C. 电压最大 D. 功率因数最小

第II卷（非选择题，共70分）
二、填空题（每题5分，共20分）
1. 电子电路中常用导线的颜色来表示导线的功能，例如红色导线通常表示______。
2. 三极管有三个电极，分别是______、______和______。
3. 电路中产生自激振荡的条件是______和______。
4. 数字电路中最基本逻辑门电路有______、______和______。

三、简答题（每题10分，共20分）
1. 简述整流电路的作用及工作原理。
2. 说明如何用万用表判断二极管的好坏。

四、分析题（每题15分，共15分）
材料：有一个简单的放大电路，由三极管、电阻、电容等元件组成。经测试发现，当输入信号增大时，输出信号没有相应增大，反而出现失真现象。
问题：请分析可能导致这种现象的原因，并提出解决办法。

五、设计题（每题15分，共15分）
材料：要求设计一个简单的音频功率放大电路，能够将微弱的音频信号放大到足以驱动扬声器发出声音。
问题：请画出该音频功率放大电路的原理图，并简要说明各元件的作用。

答案：
一、选择题：1.C 2.B 3.D 4.C 5.C 6.B
二、填空题：1. 电源正极 2. 发射极、基极、集电极 3. 相位平衡条件、幅度平衡条件 4. 与门、或门、非门
三、简答题：1. 整流电路作用是将交流电转换为直流电。工作原理是利用二极管的单向导电性，在交流电压的正半周，二极管导通，电流通过负载；在负半周，二极管截止，负载上无电流通过，从而使负载上得到单向脉动的直流电压。2. 用万用表欧姆档测量二极管的正反向电阻。若正向电阻较小（几百欧到几千欧），反向电阻很大（几十千欧到几百千欧），则二极管正常；若正反向电阻都很大或都很小，则二极管损坏。
四、分析题：可能原因是三极管工作点设置不当，导致三极管进入饱和或截止状态，使输出信号失真。解决办法是调整偏置电阻，重新设置三极管的工作点，使三极管工作在放大区。
五、设计题：原理图：输入信号经耦合电容连接到三极管基极，三极管集电极通过电阻连接到电源，集电极与发射极之间接负载（扬声器），发射极通过电阻接地，基极通过电容接地。元件作用：耦合电容用于传递交流信号，隔断直流；三极管起放大作用；集电极电阻用于将三极管的电流放大转换为电压放大；发射极电阻用于稳定三极管的工作点；扬声器用于发出声音。
