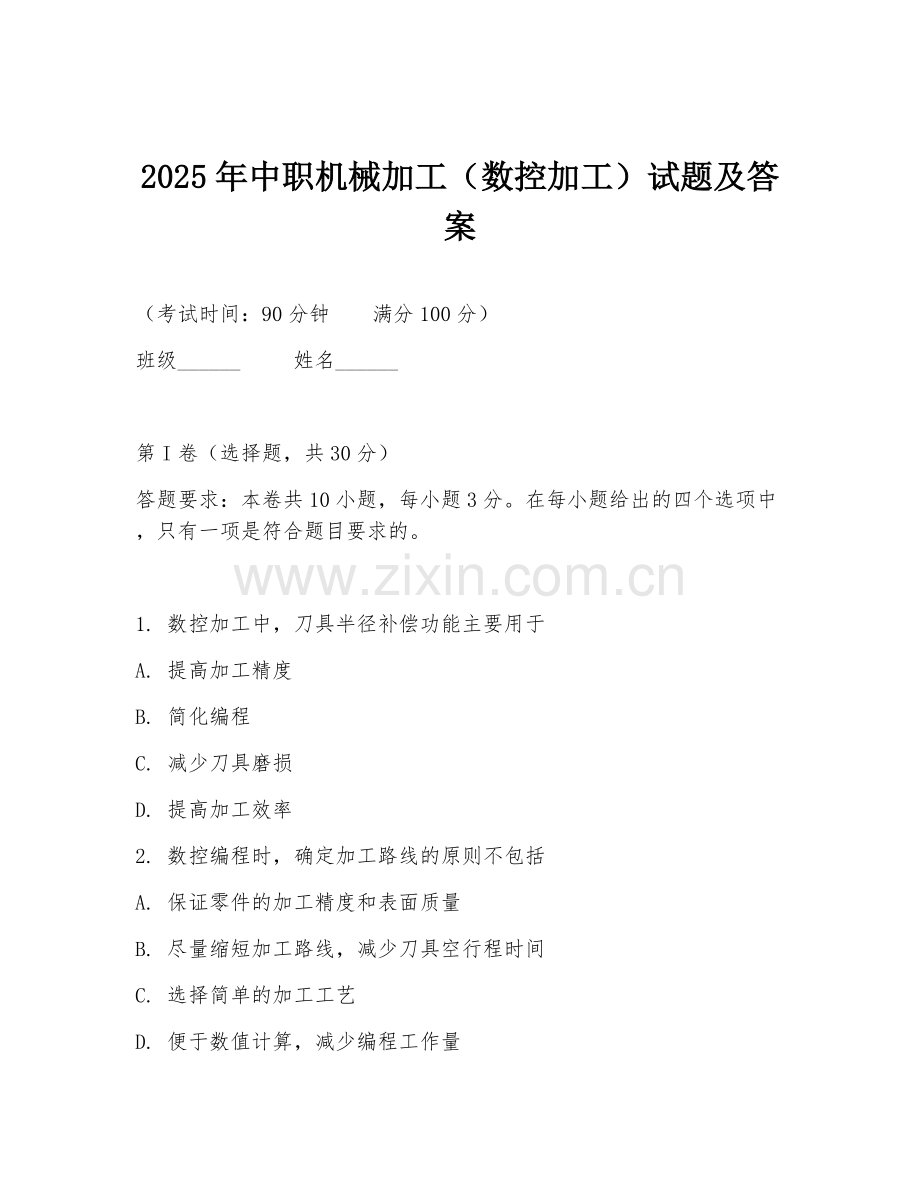

2025年中职机械加工（数控加工）试题及答案.doc

2025年中职机械加工（数控加工）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 数控加工中，刀具半径补偿功能主要用于
A. 提高加工精度
B. 简化编程
C. 减少刀具磨损
D. 提高加工效率
2. 数控编程时，确定加工路线的原则不包括
A. 保证零件的加工精度和表面质量
B. 尽量缩短加工路线，减少刀具空行程时间
C. 选择简单的加工工艺
D. 便于数值计算，减少编程工作量
3. 下列不属于数控车床组成部分的是
A. 主轴箱
B. 刀架
C. 工作台
D. 尾座
4. 数控铣床的坐标系中，Z轴的正方向是
A. 垂直于工件装夹面且指向刀具远离工件的方向
B. 垂直于工件装夹面且指向刀具靠近工件的方向
C. 平行于工件装夹面且指向刀具远离工件的方向
D. 平行于工件装夹面且指向刀具靠近工件的方向
5. 数控加工中心与普通数控铣床、镗床的主要区别是
A. 有刀库和自动换刀装置
B. 能进行多坐标联动加工
C. 加工精度高
D. 自动化程度高
6. 数控编程中，G00指令表示
A. 直线插补
B. 圆弧插补
C. 快速定位
D. 暂停
7. 数控车床加工螺纹时，需要使用的指令是
A. G32
B. G92
C. G76
D. 以上都是
8. 数控加工中，切削用量三要素不包括
A. 切削速度
B. 进给量
C. 背吃刀量
D. 刀具角度
9. 下列关于数控系统的说法，错误的是
A. 数控系统是数控机床的核心
B. 数控系统能对机床的运动进行控制
C. 数控系统不能对机床的辅助动作进行控制
D. 数控系统有不同品牌和型号
10. 数控加工中，工件的定位基准选择原则不包括
A. 基准重合原则
B. 基准统一原则
C. 自位基准原则
D. 随意选择原则

第II卷（非选择题，共70分）

二、填空题（共20分）
答题要求：本大题共10空，每空2分。请将正确答案填写在横线上。

1. 数控加工的特点包括高精度、高效率、______等。
2. 数控编程的步骤一般包括分析零件图样、确定加工工艺、数值计算、编写程序单、______、程序校验与首件试切。
3. 数控车床的主运动是______的旋转运动。
4. 数控铣床的刀具补偿分为刀具半径补偿和______补偿两种。
5. 数控加工中心的自动换刀装置主要有______和链式刀库两种类型。
6.G代码分为模态代码和______代码。
7. 数控加工中，常用的刀具材料有高速钢、硬质合金、______等。
8. 数控车床加工外圆时，若刀具磨损，会导致工件的______尺寸变大。
9. 数控编程中，M03指令表示______。
10. 数控加工中，切削液的作用有冷却、润滑、______和排屑等。

三、判断题（共10分）
答题要求：本大题共10小题，每小题1分。判断下列说法的正误，正确的打“√”，错误的打“×”。

1. 数控加工只能加工形状规则的零件。（ ）
2. 数控编程时，不需要考虑工件的装夹方式。（ ）
3. 数控车床的刀架只能安装一把刀具。（ ）
4. 数控铣床的工作台可以实现三个坐标轴的移动。（ ）
5. 数控加工中心可以自动更换刀具，提高加工效率。（ ）
6. G01指令是直线插补指令，只能用于加工直线。（ ）
7. 数控加工中，切削速度越高，加工质量越好。（ ）
8. 刀具半径补偿功能在粗加工和精加工中都可以使用。（ ）
9. 数控系统的功能越强，价格越高。（ ）
10. 数控加工中，工件的定位精度对加工精度没有影响。（ ）

四、简答题（共20分）
答题要求：本大题共2小题，每小题10分。请简要回答问题。

1. 简述数控加工工艺设计的主要内容。
2. 说明数控编程中G代码和M代码的区别。

五、综合题（共20分）
答题要求：本大题共1小题，20分。请根据所给材料进行分析和解答。材料：某零件的加工工艺要求如下：先在数控车床上粗车外圆，然后精车外圆，最后车削螺纹。已知毛坯为直径50mm的圆棒料，长度100mm。粗车外圆时，切削速度vc = 100m/min，进给量f = 0.3mm/r，背吃刀量ap = 3mm；精车外圆时，切削速度vc = 150m/min,进给量f = 0.1mm/r，背吃刀量ap = 0.5mm；车削螺纹时，螺距P = 2mm。请编写该零件的数控加工程序。

答案：
一、选择题
1. B
2.C
3.C
4.A
5.A
6.C
7.D
8.D
9.C
10.D

二、填空题
1. 柔性自动化
2. 制备控制介质
3. 主轴
4. 刀具长度
5. 圆盘式刀库
6. 非模态
7. 陶瓷
8. 直径
9. 主轴顺时针旋转
10. 清洗

三、判断题
1. ×
2. ×
3. ×
4. √
5. √
6. ×
7. ×
8. √
9. √
10. ×

四、简答题
1. 数控加工工艺设计主要内容包括：分析零件图样，确定加工内容和要求；选择合适的加工设备和刀具；确定加工工艺路线，包括工序划分、加工顺序等；确定切削用量；设计夹具和定位方式；规划数控加工的辅助动作，如换刀、冷却等；进行工艺文件的编制，如工艺卡片等。
2. G代码是准备功能代码，用于指定机床的运动方式、刀具补偿等，是模态代码，一经指定，直到同组其他代码出现之前一直有效。M代码是辅助功能代码，用于控制机床的辅助动作，如主轴启停、冷却液开关等，是非模态代码，只在当前程序段有效。

五、综合题
%
O0001
N10 G50 X100 Z100；设定工件坐标系
N20 M03 S500；主轴正转，转速500r/min
N30 G00 X5mm Z2mm；快速定位到粗车起点
N40 G71 U3 R0.5；粗车循环，背吃刀量3mm，退刀量0.5mm
N50 G71 P60 Q100 U0 V0 F0.3；粗车轮廓描述，进给量0.3mm/r
N60 G00 X20mm；
N70 G01 Z0 F0.1；
N8
