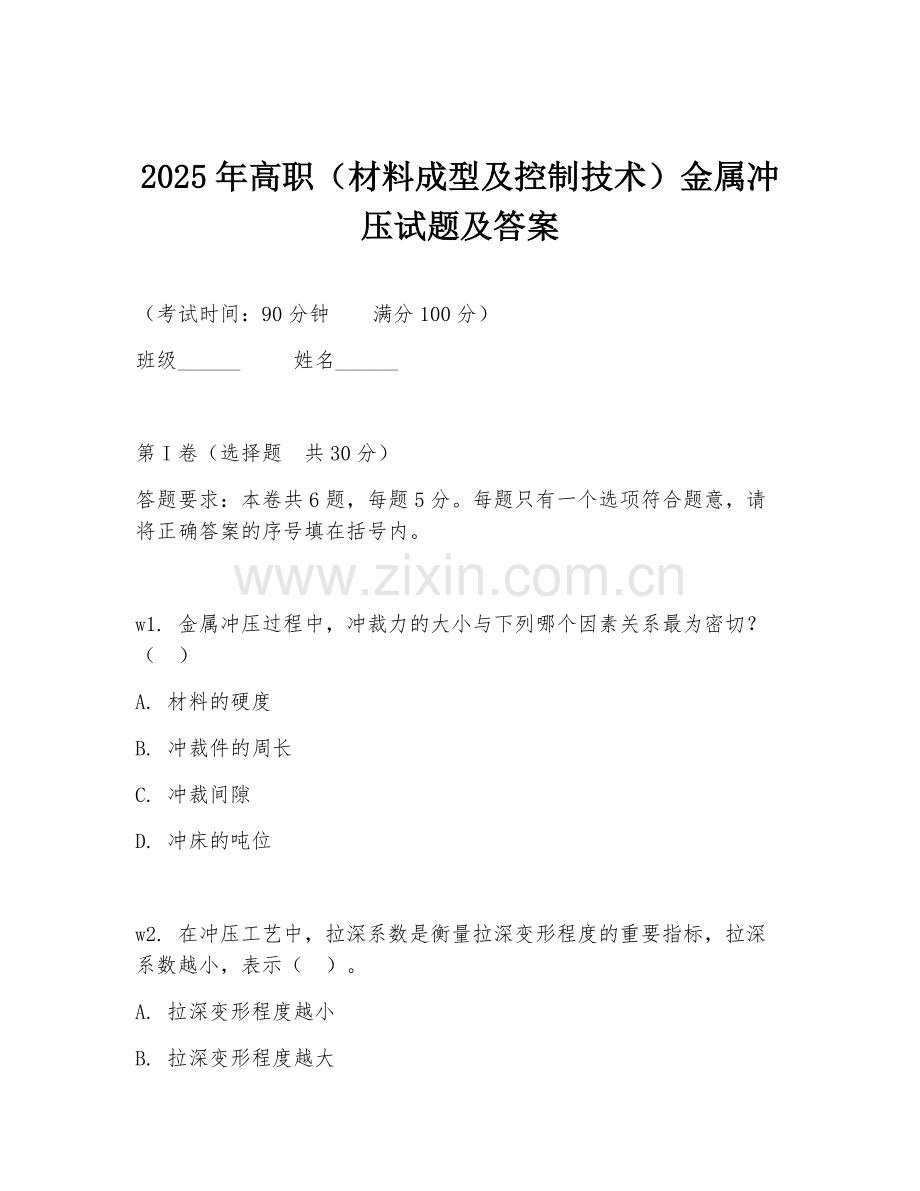

2025年高职（材料成型及控制技术）金属冲压试题及答案.doc

2025年高职（材料成型及控制技术）金属冲压试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本卷共6题，每题5分。每题只有一个选项符合题意，请将正确答案的序号填在括号内。

w1. 金属冲压过程中，冲裁力的大小与下列哪个因素关系最为密切？（ ）
A. 材料的硬度
B. 冲裁件的周长
C. 冲裁间隙
D. 冲床的吨位

w2. 在冲压工艺中，拉深系数是衡量拉深变形程度的重要指标，拉深系数越小，表示（ ）。
A. 拉深变形程度越小
B. 拉深变形程度越大
C. 与拉深变形程度无关
D. 材料越容易拉深

w3. 下列哪种模具属于冲压模具中的简单模具？（ ）
A. 复合模
B. 级进模
C. 单工序模
D. 连续模

w4. 金属冲压时，为了保证冲裁件的质量，凸模和凹模之间的间隙应该（ ）。
A. 越大越好
B. 越小越好
C. 适中
D. 随意设置

w5. 冲压用的材料厚度公差一般要求控制在（ ）范围内。
A. ±0.01mm
B. ±0.05mm
C. ±0.1mm
D. ±0.5mm

w6. 下列哪种金属材料相对来说更适合冲压加工？（ ）
A. 硬度极高的合金钢
B. 塑性好的低碳钢
C. 脆性大的铸铁
D. 含碳量高的工具钢

第II卷（非选择题 共70分）

w7. 填空题（每题5分，共20分）
1. 冲压工艺主要包括冲裁、弯曲、拉深和______等基本工序。
2. 冲裁模的间隙是指______与______之间的间隙。
3. 拉深过程中，为了防止拉裂，通常采用______和______等措施。
4. 冲压模具的导向零件主要有导柱和______。

w8. 简答题（每题10分，共20分）
1. 简述金属冲压工艺的特点。
2. 说明冲裁件产生毛刺的原因及解决方法。

w9. 分析题（15分）
材料：现有一批厚度为2mm的低碳钢板，需要冲压成圆形零件。在冲压过程中发现零件出现了起皱现象。
问题：请分析零件起皱的原因，并提出相应的解决措施。

w10. 工艺设计题（15分）
任务：设计一个简单的金属冲压零件的工艺过程，零件形状为长方形，尺寸为长100mm、宽50mm、厚3mm，材料为Q235钢，并画出简单的冲压工序图。

答案：
第I卷：
w1. B
w2. B
w3. C
w4. C
w5. C
w6. B

第II卷：
w7. 1. 成形；2. 凸模、凹模；3. 合理的拉深工艺参数、合适的润滑；4. 导套
w8. 1. 金属冲压工艺的特点：生产率高、加工成本低、能获得形状复杂的零件、尺寸精度高、互换性好等。2. 冲裁件产生毛刺的原因：冲裁间隙不合理、刃口磨损等。解决方法：调整冲裁间隙、更换刃口模具等。
w9. 起皱原因：拉深过程中，坯料受到切向压应力作用，当压应力超过材料的临界压应力时，坯料就会失稳起皱。解决措施：合理调整拉深工艺参数，如减小拉深系数；采用压边圈防止坯料起皱；改善润滑条件等。
w10. 工艺过程：下料（剪床裁剪）-冲裁（落料、冲孔）-弯曲（折边）。工序图：先画出长方形轮廓，标注尺寸，再分别画出落料、冲孔、弯曲的示意位置。
