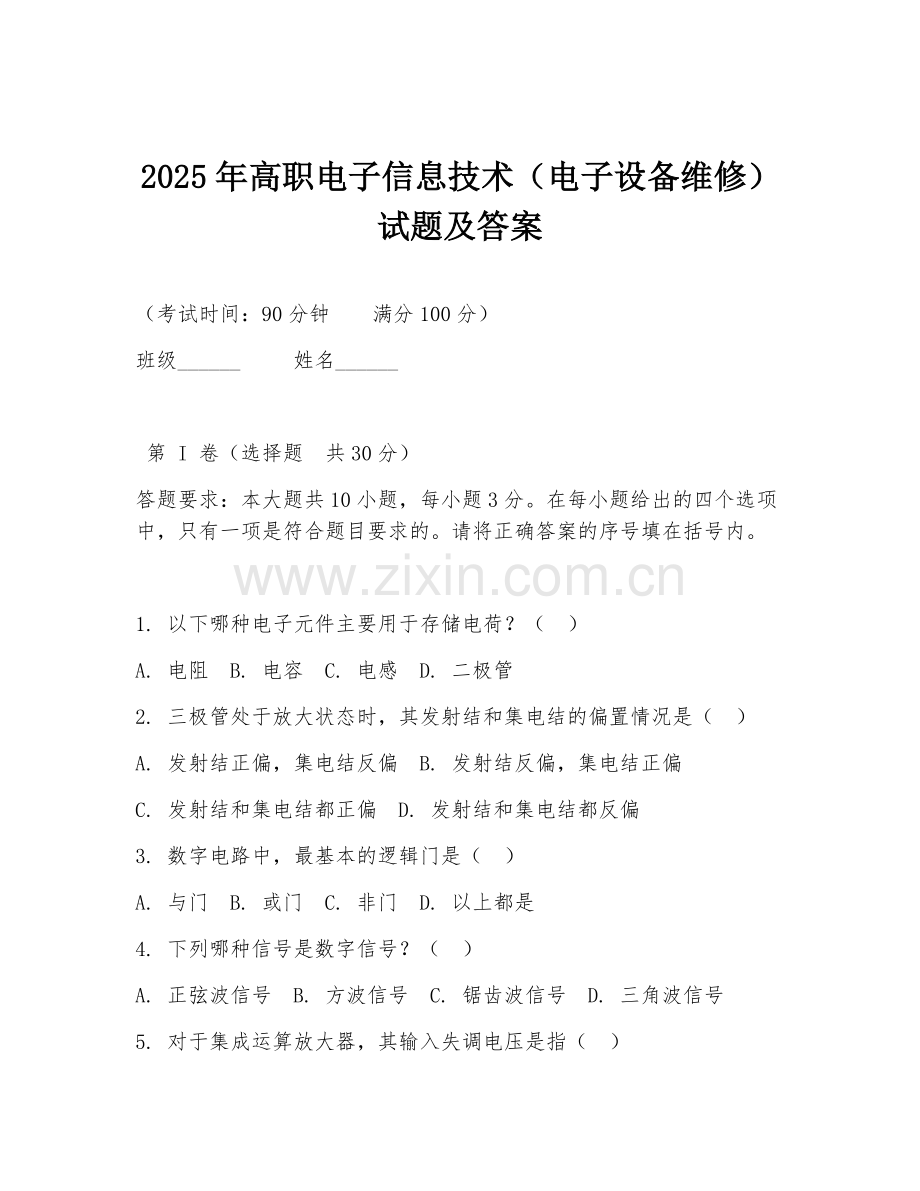

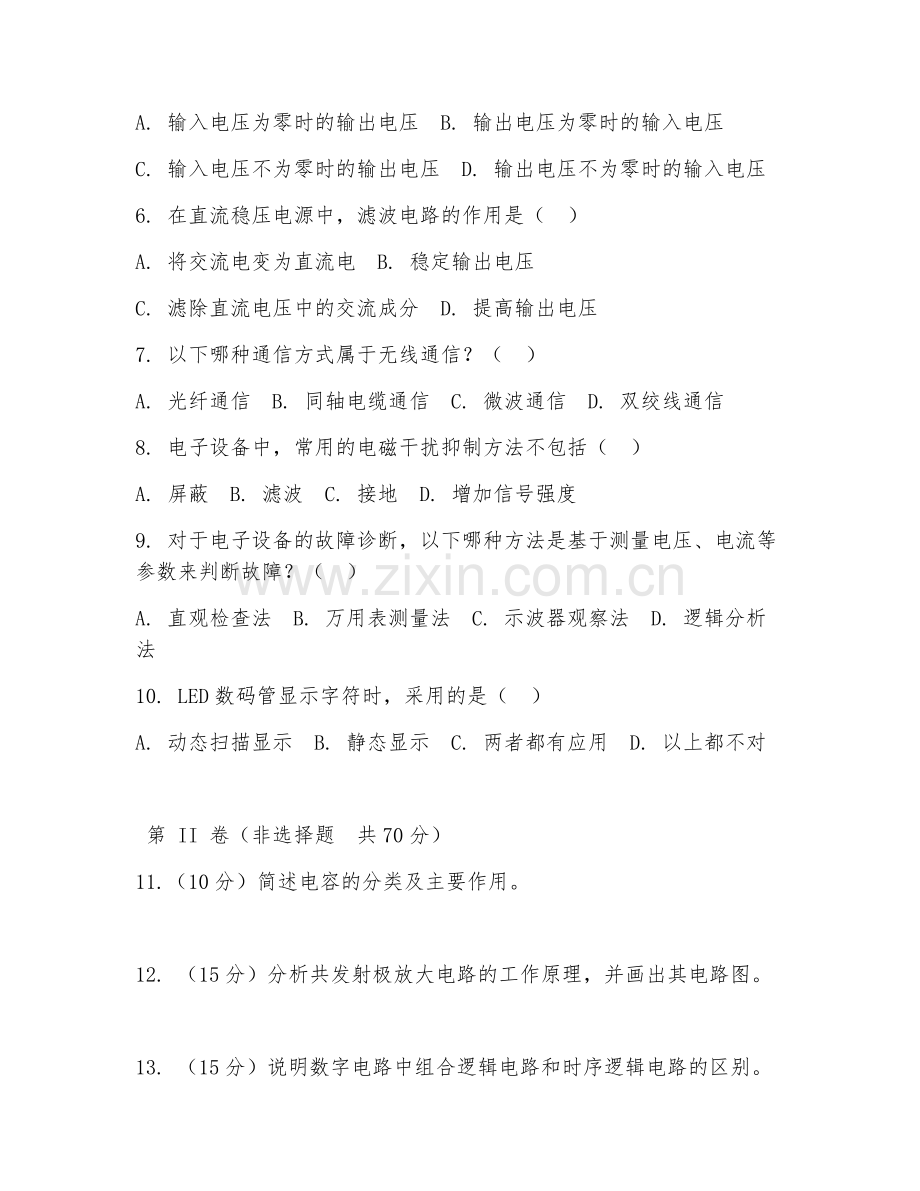

2025年高职电子信息技术（电子设备维修）试题及答案.doc

2025年高职电子信息技术（电子设备维修）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 以下哪种电子元件主要用于存储电荷？（ ）
A. 电阻 B. 电容 C. 电感 D. 二极管
2. 三极管处于放大状态时，其发射结和集电结的偏置情况是（ ）
A. 发射结正偏，集电结反偏 B. 发射结反偏，集电结正偏
C. 发射结和集电结都正偏 D. 发射结和集电结都反偏
3. 数字电路中，最基本的逻辑门是（ ）
A. 与门 B. 或门 C. 非门 D. 以上都是
4. 下列哪种信号是数字信号？（ ）
A. 正弦波信号 B. 方波信号 C. 锯齿波信号 D. 三角波信号
5. 对于集成运算放大器，其输入失调电压是指（ ）
A. 输入电压为零时的输出电压 B. 输出电压为零时的输入电压
C. 输入电压不为零时的输出电压 D. 输出电压不为零时的输入电压
6. 在直流稳压电源中，滤波电路的作用是（ ）
A. 将交流电变为直流电 B. 稳定输出电压
C. 滤除直流电压中的交流成分 D. 提高输出电压
7. 以下哪种通信方式属于无线通信？（ ）
A. 光纤通信 B. 同轴电缆通信 C. 微波通信 D. 双绞线通信
8. 电子设备中，常用的电磁干扰抑制方法不包括（ ）
A. 屏蔽 B. 滤波 C. 接地 D. 增加信号强度
9. 对于电子设备的故障诊断，以下哪种方法是基于测量电压、电流等参数来判断故障？（ ）
A. 直观检查法 B. 万用表测量法 C. 示波器观察法 D. 逻辑分析法
10. LED数码管显示字符时，采用的是（ ）
A. 动态扫描显示 B. 静态显示 C. 两者都有应用 D. 以上都不对

第 II 卷（非选择题 共70分）
11.（10分）简述电容的分类及主要作用。

12. （15分）分析共发射极放大电路的工作原理，并画出其电路图。

13. （15分）说明数字电路中组合逻辑电路和时序逻辑电路的区别。

材料：在一个电子设备中，出现了输出电压不稳定的故障。经过初步检查，发现电源电路中的滤波电容有鼓包现象。
14. （15分）请分析滤波电容鼓包可能导致输出电压不稳定的原因，并提出解决措施。

材料：某电子设备的数字电路部分出现故障，经检测发现某个与门的输出始终为低电平。
15.（15分）请根据与门的逻辑功能，分析可能导致该故障的原因，并说明如何进行故障排查和修复。

答案：1. B 2. A 3. D 4. B 5. B 6. C 7. C 8. D 9. B 10. A
11. 电容分类：按介质分有陶瓷电容、云母电容、纸质电容、薄膜电容、电解电容等；按结构分有固定电容、可变电容、微调电容。主要作用：耦合、旁路、滤波、储能、调谐等。
12. 共发射极放大电路工作原理：输入信号加在基极与发射极之间，通过三极管电流放大作用，使集电极电流变化，进而在集电极电阻上产生电压变化，实现电压放大。电路图：三极管基极接输入信号，发射极接地，集电极通过电阻接电源，集电极电阻两端输出放大后的信号。
13. 组合逻辑电路：输出仅取决于当前输入，无记忆功能。时序逻辑电路：输出不仅取决于当前输入，还与电路原来状态有关，有记忆功能。区别在于是否有记忆元件及输出与状态的关系。
14. 原因：滤波电容鼓包可能导致电容容量变化、漏电等，影响滤波效果，使交流成分不能有效滤除，从而导致输出电压不稳定。措施：更换鼓包的滤波电容，更换后检查输出电压是否稳定。
15. 原因：可能输入信号有问题，如输入为低电平；与门内部电路损坏。排查：检查输入信号是否正常，用逻辑电平测试仪器检测与门输入输出电平。修复：若输入信号问题，解决输入信号故障；若与门损坏，更换与门。
