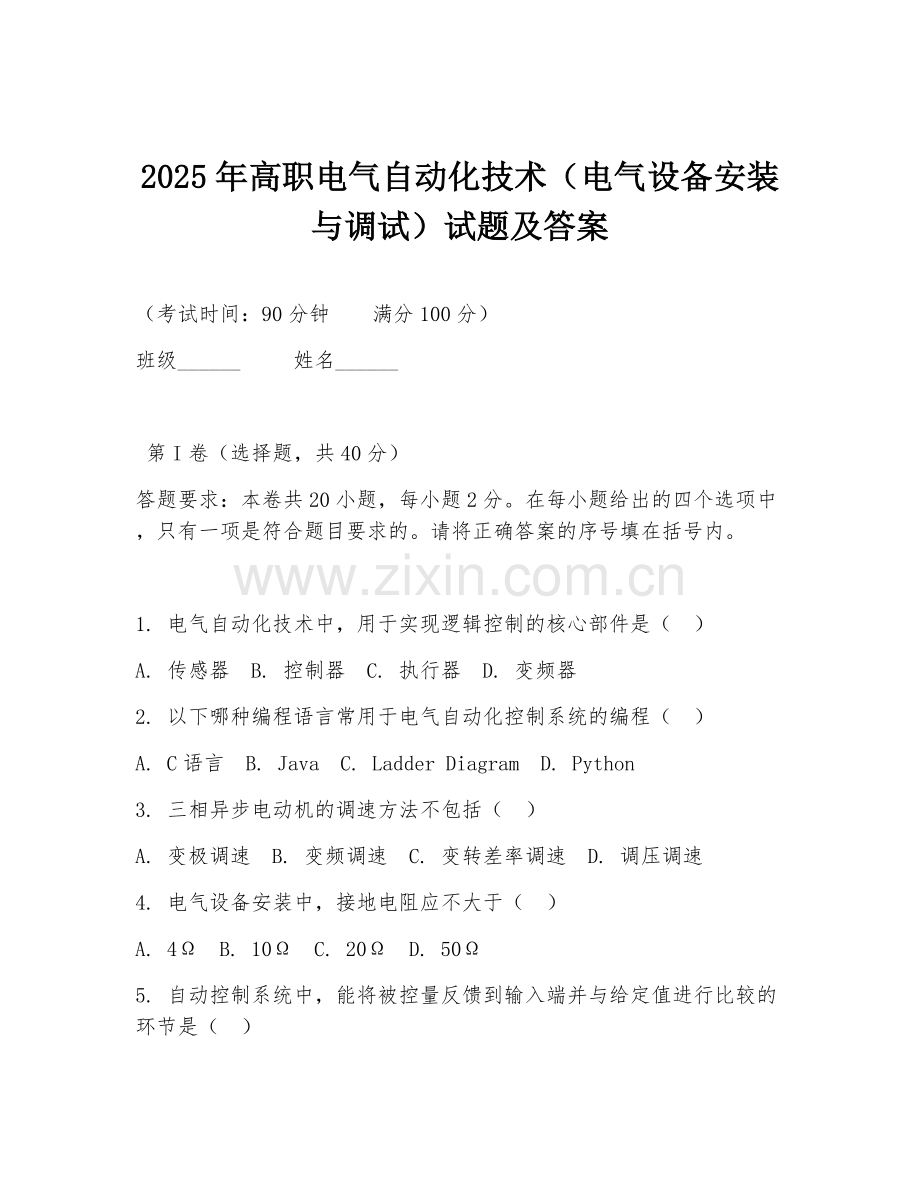

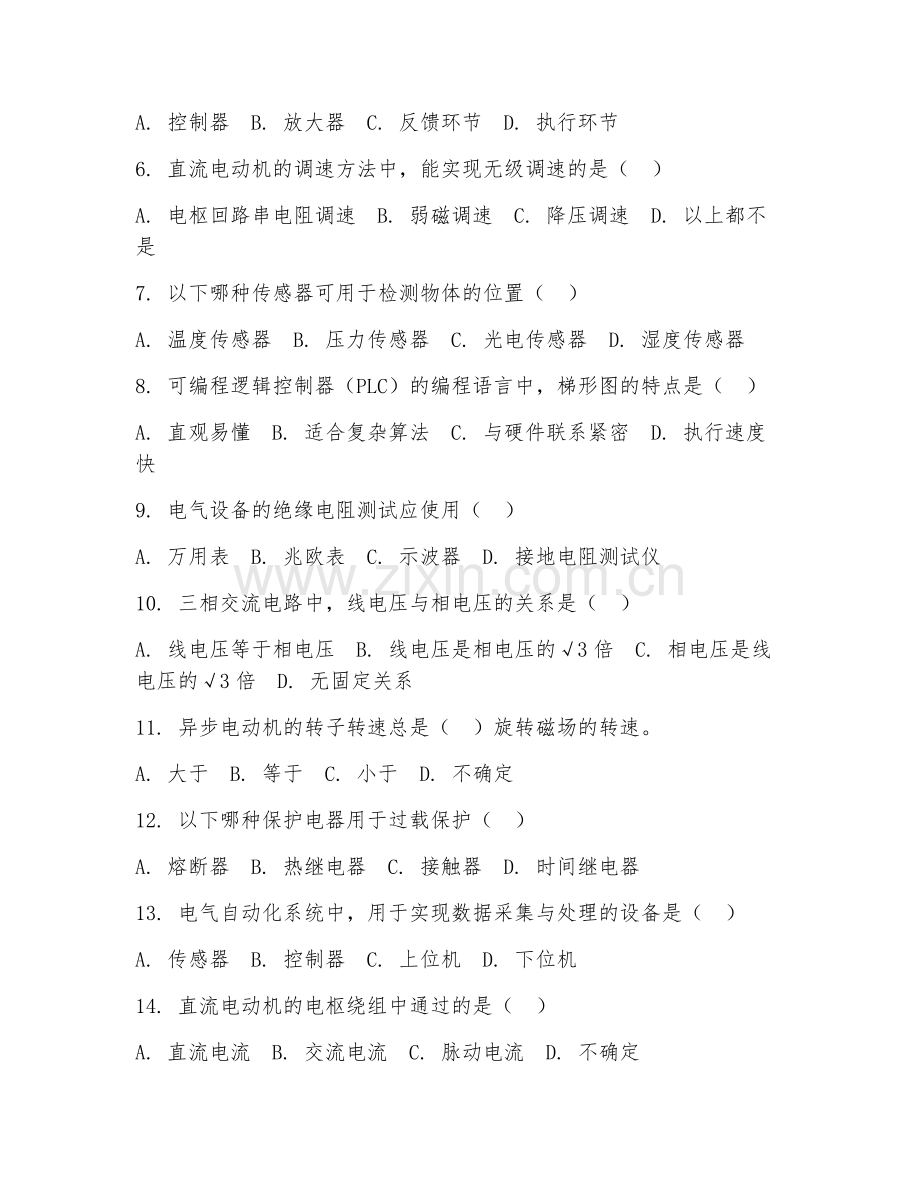

2025年高职电气自动化技术（电气设备安装与调试）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 电气自动化技术中，用于实现逻辑控制的核心部件是（ ）
A. 传感器 B. 控制器 C. 执行器 D. 变频器
2. 以下哪种编程语言常用于电气自动化控制系统的编程（ ）
A. C语言 B. Java C. Ladder Diagram D. Python
3. 三相异步电动机的调速方法不包括（ ）
A. 变极调速 B. 变频调速 C. 变转差率调速 D. 调压调速
4. 电气设备安装中，接地电阻应不大于（ ）
A. 4Ω B. 10Ω C. 20Ω D. 50Ω
5. 自动控制系统中，能将被控量反馈到输入端并与给定值进行比较的环节是（ ）
A. 控制器 B. 放大器 C. 反馈环节 D. 执行环节
6. 直流电动机的调速方法中，能实现无级调速的是（ ）
A. 电枢回路串电阻调速 B. 弱磁调速 C. 降压调速 D. 以上都不是
7. 以下哪种传感器可用于检测物体的位置（ ）
A. 温度传感器 B. 压力传感器 C. 光电传感器 D. 湿度传感器
8. 可编程逻辑控制器（PLC）的编程语言中，梯形图的特点是（ ）
A. 直观易懂 B. 适合复杂算法 C. 与硬件联系紧密 D. 执行速度快
9. 电气设备的绝缘电阻测试应使用（ ）
A. 万用表 B. 兆欧表 C. 示波器 D. 接地电阻测试仪
10. 三相交流电路中，线电压与相电压的关系是（ ）
A. 线电压等于相电压 B. 线电压是相电压的√3倍 C. 相电压是线电压的√3倍 D. 无固定关系
11. 异步电动机的转子转速总是（ ）旋转磁场的转速。
A. 大于 B. 等于 C. 小于 D. 不确定
12. 以下哪种保护电器用于过载保护（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
13. 电气自动化系统中，用于实现数据采集与处理的设备是（ ）
A. 传感器 B. 控制器 C. 上位机 D. 下位机
14. 直流电动机的电枢绕组中通过的是（ ）
A. 直流电流 B. 交流电流 C. 脉动电流 D. 不确定
15. 以下哪种调速方法适用于恒转矩负载（ ）
A. 变极调速 B. 变频调速 C. 调压调速 D. 以上都可以
16. 电气设备安装时，电缆桥架的水平度偏差不应超过（ ）
A. 5mm B. 10mm C. 15mm D. 20mm
17. 自动控制系统中，能使系统输出量与输入量之间保持给定关系的能力称为（ ）
A. 稳定性 B. 快速性 C. 准确性 D. 以上都不是
18. 以下哪种电机属于控制电机（ ）
A. 直流电动机 B. 三相异步电动机 C. 步进电动机 D. 同步电动机
19. 电气设备的接地方式不包括（ ）
A. 工作接地 B. 保护接地 C. 重复接地 D. 防雷接地
20. 可编程逻辑控制器（PLC）的输入输出点数是指（ ）
A. 输入继电器和输出继电器的数量之和 B. 输入继电器的数量 C. 输出继电器的数量 D. 以上都不是

第II卷（非选择题，共60分）
21. （10分）简述电气自动化技术在工业生产中的主要应用领域，并举例说明。
22. （10分）画出三相异步电动机正反转控制电路原理图，并简述其工作原理。
23. （10分）解释什么是开环控制系统和闭环控制系统，并比较它们的优缺点。

材料题
24. （15分）阅读以下材料：
在某自动化生产线中，采用了可编程逻辑控制器（PLC）来控制各设备的运行。该生产线主要包括物料输送装置、加工设备和检测设备等。PLC通过输入模块采集各传感器的信号，如物料位置传感器、加工状态传感器等，然后根据预先编写好的程序进行逻辑运算，通过输出模块控制接触器、继电器等执行元件，实现对生产线的自动化控制。
问题：
（1）请分析该自动化生产线中PLC的作用。
（2）说明PLC如何实现对生产线的自动化控制。

综合题
25. （15分）某工厂有一台三相异步电动机，额定功率为10kW，额定电压为380V，额定电流为20A，功率因数为0.85。现需要对该电动机进行过载保护和短路保护设计。
问题：
（1）选择合适的过载保护电器和短路保护电器，并说明理由。
（2）画出保护电路原理图，并标注各电器元件的名称。

答案：1. B 2. C 3. D 4. A 5. C 6. C 7. C 8. A 9. B 10. B 11. C 12. B 13. C 14. A 15. B 16. B 17. C 18. C 19. D 20. A 21. 电气自动化技术在工业生产中的主要应用领域包括：自动化生产线控制，如汽车制造生产线；过程控制，如化工生产中的温度、压力控制；电力系统自动化，如变电站的监控与控制。举例略。 22. 原理图略。工作原理：通过改变三相电源的相序来实现电动机正反转。当正转接触器吸合时，电动机按正序接入电源正转；当反转接触器吸合时，电动机按反序接入电源反转。 23. 开环控制系统是指系统的输出量对系统的控制作用没有影响的控制系统。优点是结构简单、成本低；缺点是控制精度低。闭环控制系统是指系统的输出量通过反馈环节返回到输入端，与输入量进行比较，然后根据偏差进行控制的控制系统。优点是控制精度高；缺点是结构复杂、成本高。 24. （1）PLC在该自动化生产线中的作用是采集传感器信号，进行逻辑运算，并控制执行元件，实现生产线的自动化控制。（2）PLC通过输入模块采集各传感器信号，将其送入内部进行逻辑运算，根据程序判断后，通过输出模块控制接触器、继电器等执行元件，从而实现对生产线各设备的控制。 25. （1）过载保护可选用热继电器，因为热继电器能根据电动机电流大小发热，当电流过载时双金属片变形，从而切断电路实现过载保护。短路保护可选用熔断器，熔断器在短路时能迅速熔断，切断电路。（2）原理图略，包括熔断器、热继电器、接触器等元件。
