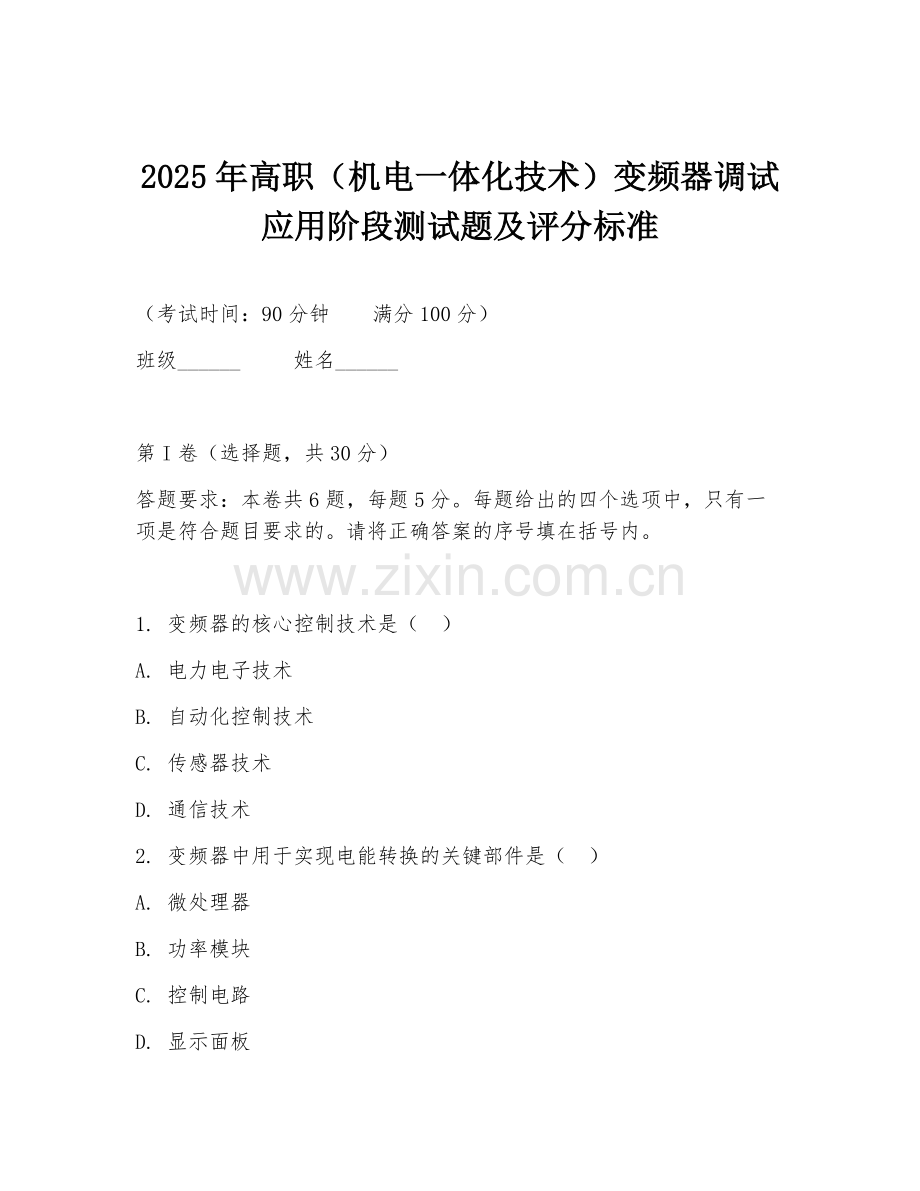

2025年高职（机电一体化技术）变频器调试应用阶段测试题及评分标准

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 变频器的核心控制技术是（ ）
A. 电力电子技术
B. 自动化控制技术
C. 传感器技术
D. 通信技术
2. 变频器中用于实现电能转换的关键部件是（ ）
A. 微处理器
B. 功率模块
C. 控制电路
D. 显示面板
3. 以下哪种调速方式不属于变频器的调速方式（ ）
A. 变极调速
B. 变频调速
C. 转差率调速
D. 矢量控制调速
4. 变频器的输出频率范围通常是（ ）
A. 0 - 50Hz
B. 0 - 100Hz
C. 0 - 200Hz
D. 0 - 500Hz
5. 变频器的过载能力一般用（ ）来表示
A. 过载倍数和过载时间
B. 额定电流和额定电压
C. 输出功率和输入功率
D. 频率范围和调速精度
6. 变频器在运行过程中，若出现过流故障，可能的原因是（ ）
A. 负载过重
B. 电源电压过高
C. 变频器参数设置错误
D. 以上都是

第II卷（非选择题，共70分）

二、填空题（共20分）
答题要求：本大题共5空，每空4分。请将正确答案填在横线上。

1. 变频器的基本组成包括______、______、______、______和控制电路等部分。
2. 变频器的控制方式主要有______、______、______等。
3. 变频器的输入电压一般为______V或______V。
4. 变频器的输出电压波形通常为______。
5. 变频器在调试过程中，需要设置的参数主要有______、______、______等。

三、判断题（共10分）
答题要求：本大题共5题，每题2分。判断下列说法是否正确，正确的打“√”，错误的打“×”。

1. 变频器只能用于交流电动机的调速，不能用于直流电动机的调速。（ ）
2. 变频器的输出频率越高，电动机的转速就越快，输出功率也越大。（ ）
3. 变频器在运行过程中，若出现过压故障，应立即停机检查。（ ）
4. 变频器的参数设置应根据电动机的额定参数和实际运行要求进行调整。（ ）
5. 变频器的通信功能可以实现远程控制和监控，但不能实现多台变频器的联网控制。（ ）

四、简答题（共20分）
答题要求：本大题共2题，每题10分。请简要回答下列问题。

1. 简述变频器的工作原理。
2. 说明变频器调试的基本步骤。

五、综合应用题（共20分）
答题要求：本大题共1题，20分。请根据所给材料，回答问题。

材料：某工厂有一台三相异步电动机，额定功率为15kW，额定电压为380V，额定电流为30A，额定转速为1460r/min。现需要使用变频器对该电动机进行调速控制，要求调速范围为500 - 1500r/min。

问题：
1. 选择合适型号的变频器，并说明理由。
2. 简述变频器的参数设置过程，包括基本参数、控制方式参数、保护参数等。

答案：
第I卷：1. A 2. B 3. A 4. D 5. A 6. D
第II卷：二、1. 主电路、功率模块、微处理器、显示面板 2. U/f控制、矢量控制、直接转矩控制 3. 380、220 4. 正弦波 5. 频率、电压、加速时间
三、1. × 2. × 3. √ 4. √ 5. ×
四、1. 变频器先将工频电源变换为直流电源，再通过逆变器将直流电源变换为频率、电压均可调节的交流电源，供给电动机。 2. 确定变频器型号；检查安装环境；连接线路；进行参数设置；空载调试；负载调试。
五、1. 可选择功率略大于15kW，适配电压380V的变频器，如西门子G120系列。理由是能满足电动机功率需求，适配电压与电动机额定电压相符，该系列性能稳定，调速范围广，可满足500 - 1500r/min要求。 2. 基本参数设置电动机额定功率、电压、电流、频率等；控制方式参数根据需求设U/f控制或矢量控制等；保护参数设过流、过压、欠压、过载等保护阈值。
