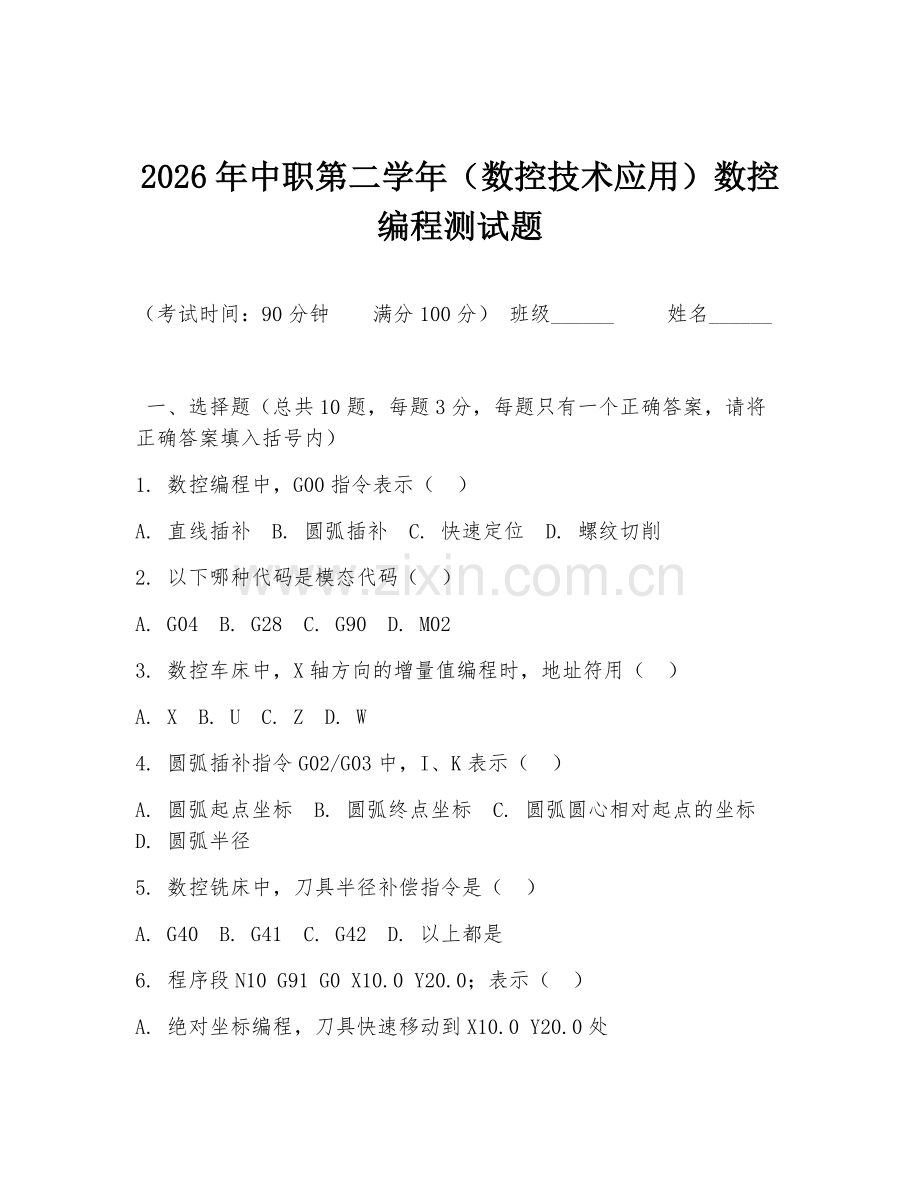

2026年中职第二学年（数控技术应用）数控编程测试题

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 数控编程中，G00指令表示（ ）
A. 直线插补 B. 圆弧插补 C. 快速定位 D. 螺纹切削
2. 以下哪种代码是模态代码（ ）
A. G04 B. G28 C. G90 D. M02
3. 数控车床中，X轴方向的增量值编程时，地址符用（ ）
A. X B. U C. Z D. W
4. 圆弧插补指令G02/G03中，I、K表示（ ）
A. 圆弧起点坐标 B. 圆弧终点坐标 C. 圆弧圆心相对起点的坐标 D. 圆弧半径
5. 数控铣床中，刀具半径补偿指令是（ ）
A. G40 B. G41 C. G42 D. 以上都是
6. 程序段N10 G91 G0 X10.0 Y20.0；表示（ ）
A. 绝对坐标编程，刀具快速移动到X10.0 Y20.0处

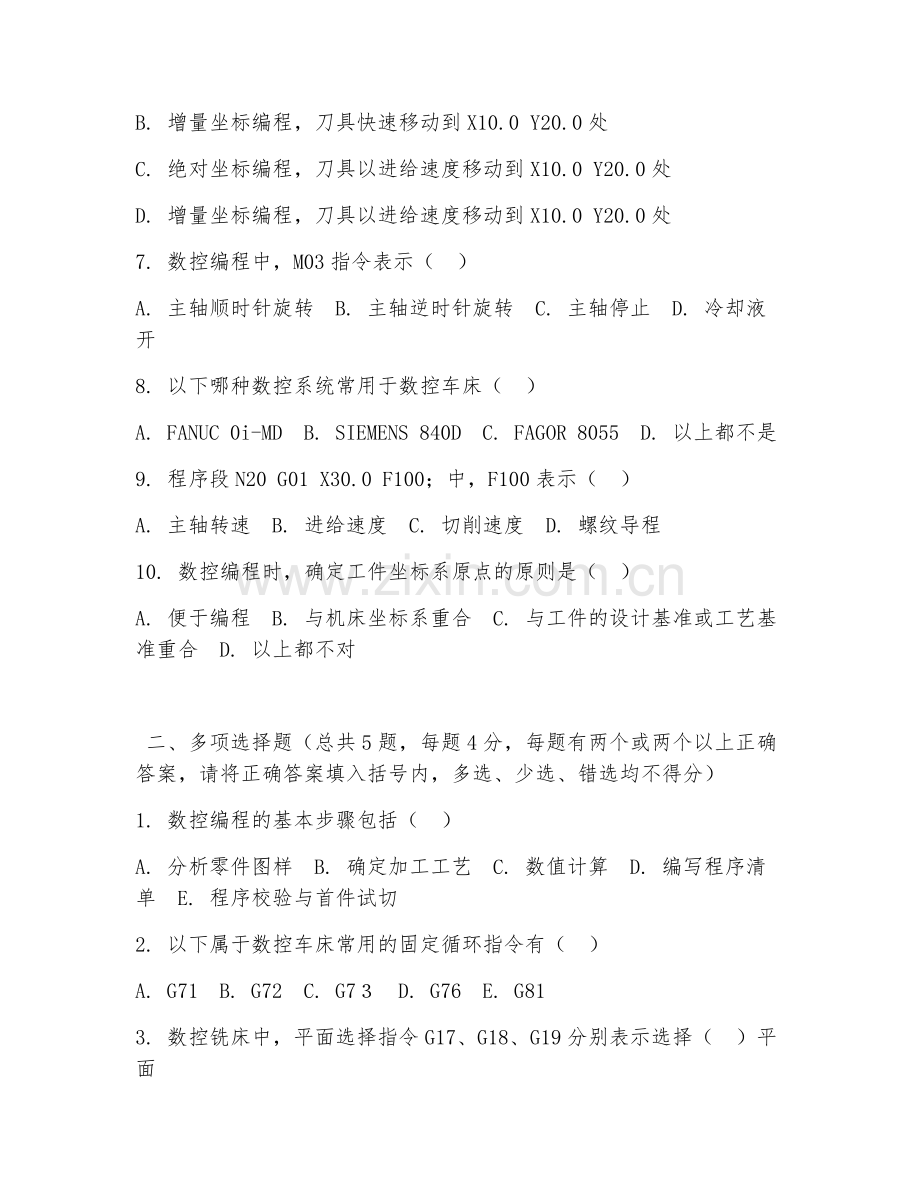

B. 增量坐标编程，刀具快速移动到X10.0 Y20.0处
C. 绝对坐标编程，刀具以进给速度移动到X10.0 Y20.0处
D. 增量坐标编程，刀具以进给速度移动到X10.0 Y20.0处
7. 数控编程中，M03指令表示（ ）
A. 主轴顺时针旋转 B. 主轴逆时针旋转 C. 主轴停止 D. 冷却液开
8. 以下哪种数控系统常用于数控车床（ ）
A. FANUC 0i-MD B. SIEMENS 840D C. FAGOR 8055 D. 以上都不是
9. 程序段N20 G01 X30.0 F100；中，F100表示（ ）
A. 主轴转速 B. 进给速度 C. 切削速度 D. 螺纹导程
10. 数控编程时，确定工件坐标系原点的原则是（ ）
A. 便于编程 B. 与机床坐标系重合 C. 与工件的设计基准或工艺基准重合 D. 以上都不对

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 数控编程的基本步骤包括（ ）
A. 分析零件图样 B. 确定加工工艺 C. 数值计算 D. 编写程序清单 E. 程序校验与首件试切
2. 以下属于数控车床常用的固定循环指令有（ ）
A. G71 B. G72 C. G7３ D. G76 E. G81
3. 数控铣床中，平面选择指令G17、G18、G19分别表示选择（ ）平面
A. XY B. XZ C. YZ D. 以上都不对 E. 任意平面
4. 以下哪些指令是用于控制主轴的（ ）
A. M03 B. M04 C. M05 D. M08 E. M09
5. 数控编程中，刀具补偿包括（ ）
A. 刀具半径补偿 B. 刀具长度补偿 C. 刀尖圆弧半径补偿 D. 以上都不对 E. 刀具角度补偿

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. G代码分为模态代码和非模态代码，模态代码一旦指定，便一直有效，直到被同组的其他代码取代。（ ）
2. 数控编程时，绝对坐标编程和增量坐标编程不能混合使用。（ ）
3. 圆弧插补时，顺时针方向用G02，逆时针方向用G03。（ ）
4. 数控车床中，X轴和Z轴的正方向是增大工件尺寸的方向。（ ）
5 M00指令表示程序暂停，可以按“循环启动”按钮继续执行程序。（ ）
6. 刀具半径补偿功能在加工内轮廓时，G41表示刀具左补偿，G42表示刀具右补偿。（ ）
7. 数控编程中，程序段号必须从小到大顺序排列，否则程序无法运行。（ ）
8. 固定循环指令中的参数必须根据实际加工情况进行正确设置，否则会影响加工精度和效率。（ ）
9. 数控铣床中，Z轴方向的对刀一般采用试切法。（ ）
10. 程序结束指令M02和M30的区别在于M30执行后会自动返回程序开头。（ ）

四、简答题（总共3题，每题10分）
1. 简述数控编程中G00与G01指令的区别。
2. 数控车床中，G71指令的含义及应用场合是什么？
3. 数控编程时，如何进行刀具半径补偿的设置与应用？

五、编程题（总共一题，30分）
编写一个数控车床的加工程序，要求加工一个外圆直径为50mm，长度为80mm的圆柱，毛坯直径为60mm，刀具选用外圆车刀，切削深度为2mm，进给速度为0.1mm/r，主轴转速为500r/min。请写出完整的程序。

答案：
一、选择题
1. C 2. C 3. B 4. C 5.D 6. B 7. A 8. A 9. B 10. C
二、多项选择题
1. ABCDE 2. ABCD 3. ABC 4. ABC 5. ABC
三判断题
1. √ 2. × 3. √ 4. √ 5. √ 6. × 7. × 8. √ 9. √ 10. √
四、简答题
1. G00指令是快速定位指令，刀具以机床设定的快速移动速度移动到指定位置，不进行切削加工。G01指令是直线插补指令，刀具以指定的进给速度沿直线方向切削加工。
2. G71是外径粗车循环指令。用于圆柱毛坯料的粗车加工。可以简化编程，提高编程效率，快速去除大部分毛坯余量。
3. 刀具半径补偿设置：先根据刀具半径值确定补偿值。应用时，在刀具路径转折点前加入G41或G42指令建立补偿，转折点后加入G40指令取消补偿。根据加工轮廓正确判断左右补偿方向。
五、编程题
```
O0001
N10 G99 G97 M03 S500；
N20 T0101；
N30 G00 X65.0 Z2.0；
N40 G71 U2.0 R0.5；
N5 G71 P60 Q120 U0.5 W0.1 F0.1；
N60 G00 X0；
N70 G01 Z0 F0.1；
N80 X50.0 Z-80.0；
N90 Z-100.0；
N100 X60.0；
N110 G00 X65.0；
N120 Z2.0；
N130 G00 X100.0 Z100.0；
N140 M05；
N150 M30；
```
