2025年中职电气综合实训（综合技能）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 以下哪种工具在电气综合实训中用于剥除电线绝缘皮最为合适？
A. 钳子 B. 螺丝刀 C. 剥线钳 D. 扳手
2. 电气控制系统中，实现电机正反转控制的关键元件是？
A. 熔断器 B. 接触器 C. 热继电器 D. 时间继电器
3. 测量电路中电流时，电流表应？
A. 串联在电路中 B. 并联在电路中 C. 与负载串联 D. 与电源并联
4. 以下哪种颜色的电线通常表示火线？
A. 蓝色 B. 黄色 C. 绿色 D. 黄绿双色
5. 对于直流电动机，改变其转动方向的方法是？
A. 改变电源电压 B. 改变电源频率 C. 改变励磁电流方向 D. 改变电枢电流方向

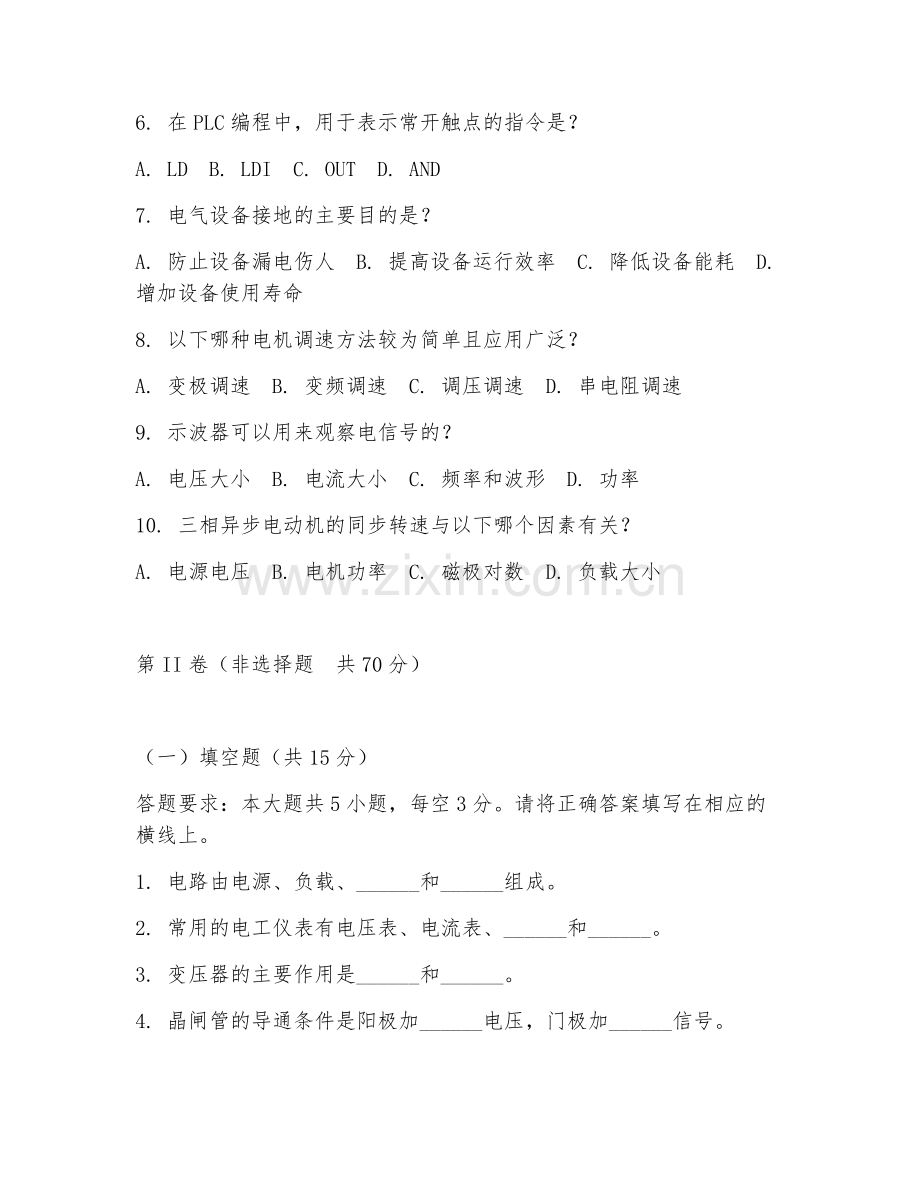

6. 在PLC编程中，用于表示常开触点的指令是？
A. LD B. LDI C. OUT D. AND
7. 电气设备接地的主要目的是？
A. 防止设备漏电伤人 B. 提高设备运行效率 C. 降低设备能耗 D. 增加设备使用寿命
8. 以下哪种电机调速方法较为简单且应用广泛？
A. 变极调速 B. 变频调速 C. 调压调速 D. 串电阻调速
9. 示波器可以用来观察电信号的？
A. 电压大小 B. 电流大小 C. 频率和波形 D. 功率
10. 三相异步电动机的同步转速与以下哪个因素有关？
A. 电源电压 B. 电机功率 C. 磁极对数 D. 负载大小

第II卷（非选择题 共70分）

（一）填空题（共15分）
答题要求：本大题共5小题，每空3分。请将正确答案填写在相应的横线上。
1. 电路由电源、负载、______和______组成。
2. 常用的电工仪表有电压表、电流表、______和______。
3. 变压器的主要作用是______和______。
4. 晶闸管的导通条件是阳极加______电压，门极加______信号。
5. 电力系统的中性点运行方式有______、______和中性点经消弧线圈接地。

（二）简答题（共20分）
答题要求：本大题共2小题，每题10分。简要回答问题。
1. 简述三相异步电动机的工作原理。
2. 说明PLC控制系统的组成及各部分的作用。

（三）分析题（共15分）
答题要求：本大题共1小题，15分。分析以下电路故障可能的原因及排除方法。
某照明电路，合上开关后，灯泡不亮，用测电笔测试灯座两端，发现氖管都发光。

（四）设计题（共10分）
答题要求：本大题共1小题，10分。
材料：现有一个三相异步电动机，要求设计一个能实现正反转控制的电路，画出电路图，并说明工作原理。

（五）实操题（共20分）
答题要求：本大题共1小题，20分。
材料：提供电机、接触器、继电器、按钮、熔断器等电气元件，要求按照给定的控制要求进行电气控制电路的连接和调试。
控制要求：实现电机的点动和连续运行控制，并且具有过载保护功能。

答案：
第I卷：1.C 2.B 3.A 4.B 5.D 6.A 7.A 8.C 9.C 10.C
第II卷：（一）1.导线、开关 2.万用表、兆欧表 3.变压、变流 4.正向、触发 5.中性点直接接地、中性点不接地 （二）1.三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场，转子导体在旋转磁场中切割磁力线产生感应电动势和感应电流，并在磁场作用下受力，使转子转动。2.PLC控制系统由硬件和软件组成。硬件包括CPU、输入输出模块、电源模块等，实现信号的采集、处理和输出。软件是用户编写的控制程序，实现特定的控制逻辑。 （三）故障原因可能是灯泡断路。排除方法：更换灯泡。 （四）电路图略。工作原理：通过正反转按钮分别控制正反转接触器的吸合，改变电机电源相序实现正反转，利用热继电器实现过载保护。 （五）略（按实际连接和调试情况评分）
