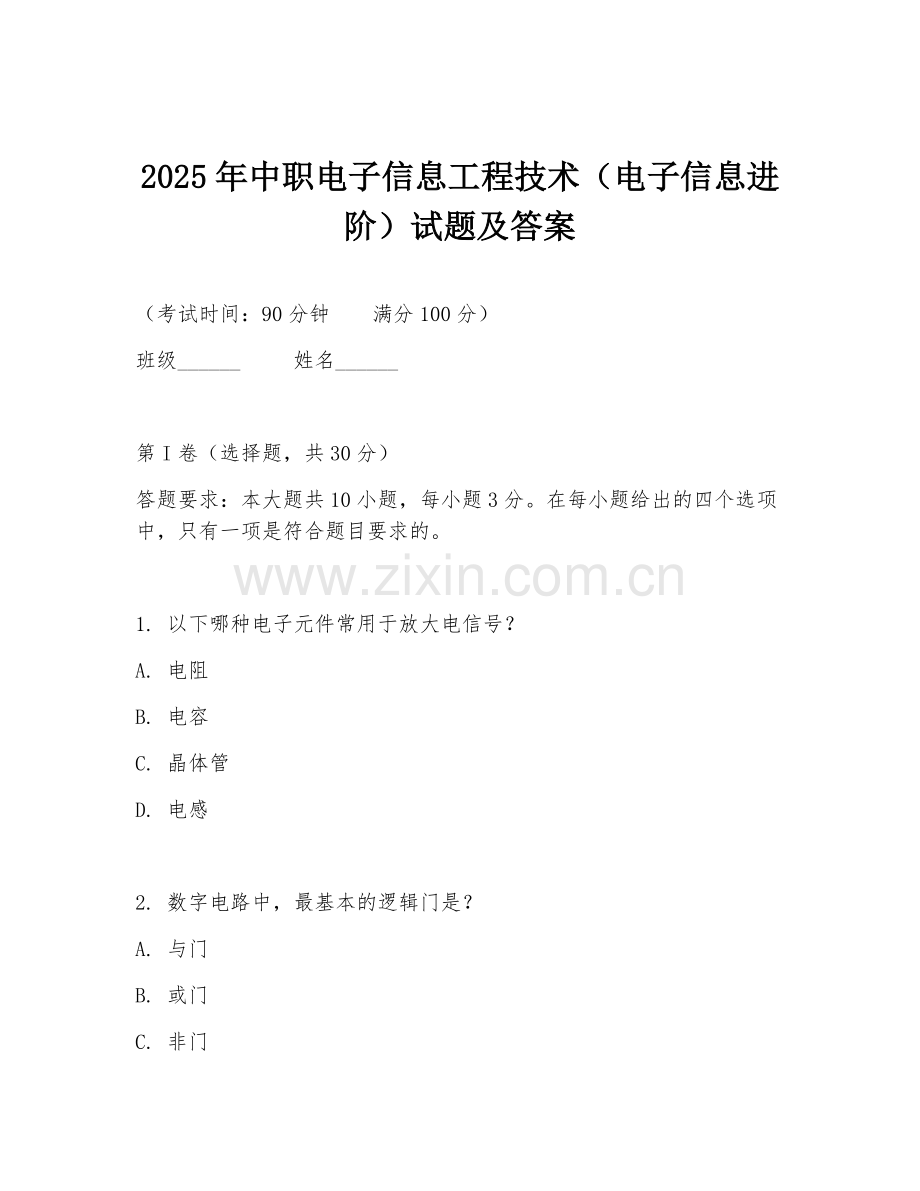

2025年中职电子信息工程技术（电子信息进阶）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种电子元件常用于放大电信号？
A. 电阻
B. 电容
C. 晶体管
D. 电感

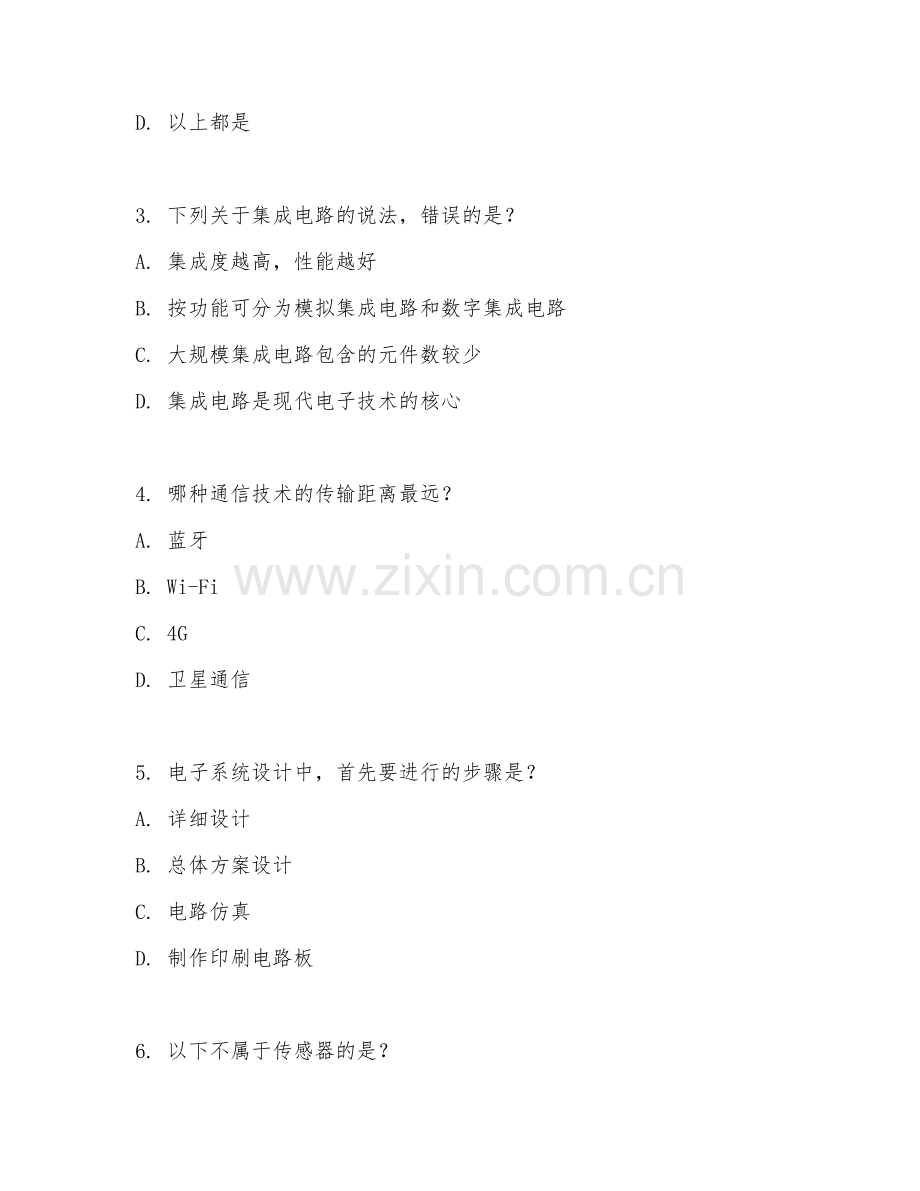

2. 数字电路中，最基本的逻辑门是？
A. 与门
B. 或门
C. 非门
D. 以上都是

3. 下列关于集成电路的说法，错误的是？
A. 集成度越高，性能越好
B. 按功能可分为模拟集成电路和数字集成电路
C. 大规模集成电路包含的元件数较少
D. 集成电路是现代电子技术的核心

4. 哪种通信技术的传输距离最远？
A. 蓝牙
B. Wi-Fi
C. 4G
D. 卫星通信

5. 电子系统设计中，首先要进行的步骤是？
A. 详细设计
B. 总体方案设计
C. 电路仿真
D. 制作印刷电路板

6. 以下不属于传感器的是？
A. 温度传感器
B. 压力传感器
C. 微处理器
D. 加速度传感器

7. 关于微控制器，以下说法正确的是？
A. 它是一个完整的计算机系统
B. 只能处理简单的数字信号
C. 不具备存储功能
D. 与微处理器功能完全相同

8. 以下哪种编码方式常用于数字音频？
A. ASCII码
B. UTF-8
C. MP3编码
D. 格雷码

9. 电子设备散热的主要方式不包括？
A. 散热片
B. 风扇
C. 液体冷却
D. 电磁屏蔽

10. 对于高频信号，传输线应采用？
A. 双绞线
B. 同轴电缆
C. 光纤
D. 普通电线

第II卷（非选择题，共70分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请在横线上填写正确答案。

1. 半导体的导电性能介于______和______之间。
2. 数字电路中，常用的数制有______、______、______等。
3. 通信系统主要由______、______、______和______组成。
4. 电子系统设计流程包括______、______、______、______和______等阶段。
5. 传感器的主要性能指标有______、______、______、______等。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述晶体管的三种工作状态及其特点。
2. 说明数字电路中逻辑代数的基本运算规则。
3. 列举常见的几种通信协议及其应用场景。
4. 电子系统设计中，如何进行功耗分析与优化？

（三）分析题（共20分）
答题要求：本大题共2小题，每小题10分。分析给定的电路或系统问题。

1. 分析一个简单的放大电路，说明其工作原理和性能特点。
2. 某数字电路出现逻辑错误，分析可能的原因及排查方法。

（四）材料分析题（共10分）
答题要求：阅读以下材料，回答问题。
材料：随着电子技术的飞速发展，智能穿戴设备越来越普及。智能手环作为其中的典型代表，集成了多种传感器，如加速度传感器、心率传感器等，能够实时监测用户的运动状态和健康信息，并通过蓝牙将数据传输到手机等终端设备进行分析处理显示。

问题：
1. 智能手环中传感器的作用是什么？（5分）
2. 蓝牙在智能手环数据传输中起到什么作用？（5分）

（五）设计题（共10分）
答题要求：此字段阅读以下要求，设计一个简单的电子系统。
设计一个基于微控制器的温度控制系统，要求：
1. 能够实时采集温度数据。
2. 当温度高于设定值时，启动制冷设备；当温度低于设定值时，启动加热设备。
3. 具备显示温度和设定值的功能。

请简述设计思路和主要组成部分。

答案：
第I卷：C、D、C、D、B、C、A、C、D、B
第II卷：（一）1. 导体、绝缘体；2. 二进制、八进制、十进制；3. 信源、发送设备、传输介质、接收设备；4. 需求分析、总体方案设计、详细设计、电路仿真、制作与调试；5. 灵敏度、精度、分辨率、线性度。（二）1. 截止状态：晶体管相当于开关断开，电流几乎为零；放大状态：集电极电流随基极电流变化而线性变化，实现信号放大；饱和状态：晶体管相当于开关闭合，集电极与发射极间电压很小。2. 与运算：有0出0，全1出1；或运算：有1出1，全0出0；非运算：取反。3. TCP/IP用于互联网通信；HTTP用于网页传输；蓝牙用于短距离设备连接等。4. 计算各模块功耗，选择低功耗元件，优化电路设计减少不必要功耗，合理安排工作模式降低整体功耗。（三）1. 放大电路利用晶体管的放大作用，输入信号控制基极电流，从而使集电极电流变化，在负载上得到放大后的信号。性能特点包括放大倍数、输入输出电阻等。2. 原因可能是逻辑门损坏、连接错误、输入信号异常等。排查方法有检查元件、测量电压电流、对比正常电路等。（四）1. 加速度传感器监测用户运动状态，心率传感器监测用户心率信息。2. 蓝牙用于将智能手环采集的数据无线传输到手机等终端设备。（五）设计思路：用温度传感器采集温度数据，微控制器处理数据并与设定值比较，根据结果控制制冷或加热设备，通过显示模块显示温度和设定值。主要组成部分：温度传感器、微控制器、制冷加热控制电路、显示模块。
