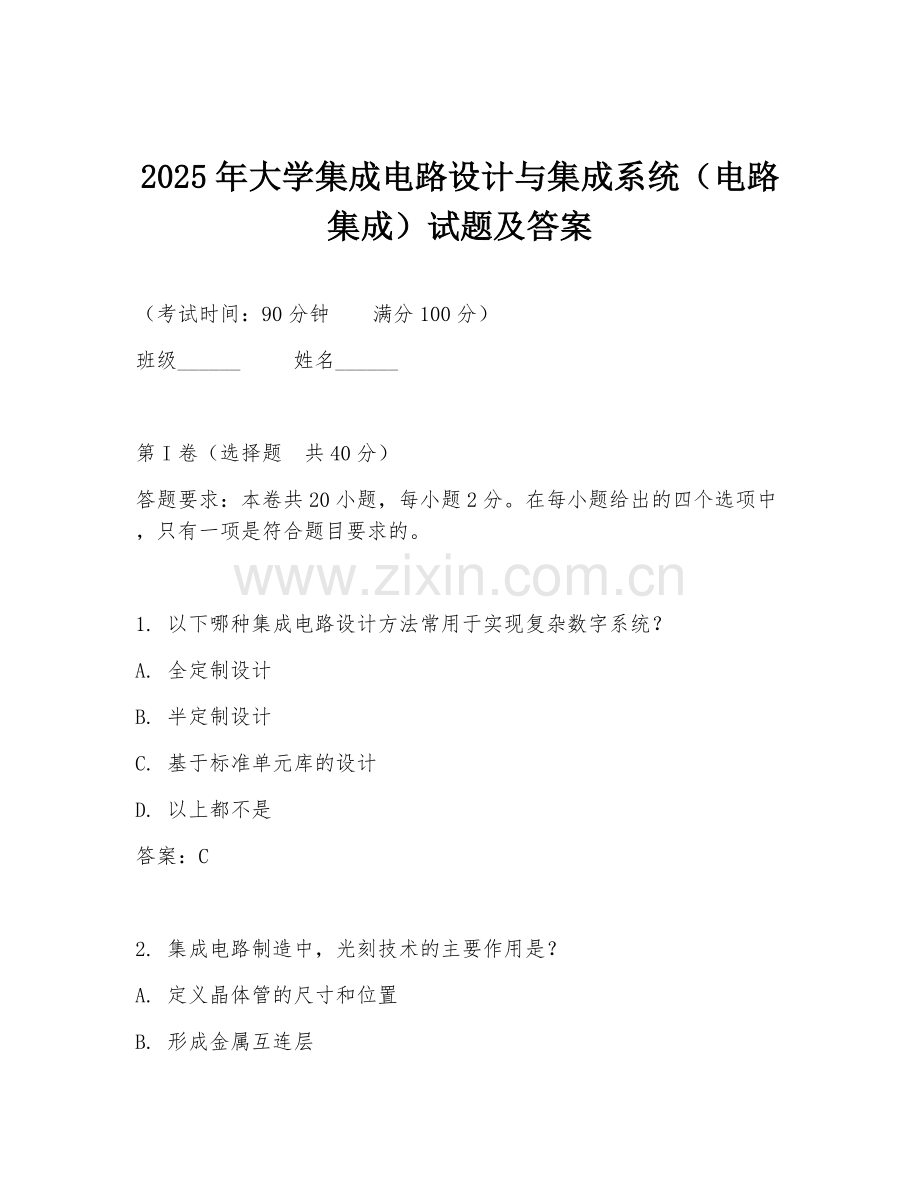

2025年大学集成电路设计与集成系统（电路集成）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种集成电路设计方法常用于实现复杂数字系统？
A. 全定制设计
B. 半定制设计
C. 基于标准单元库的设计
D. 以上都不是
答案：C

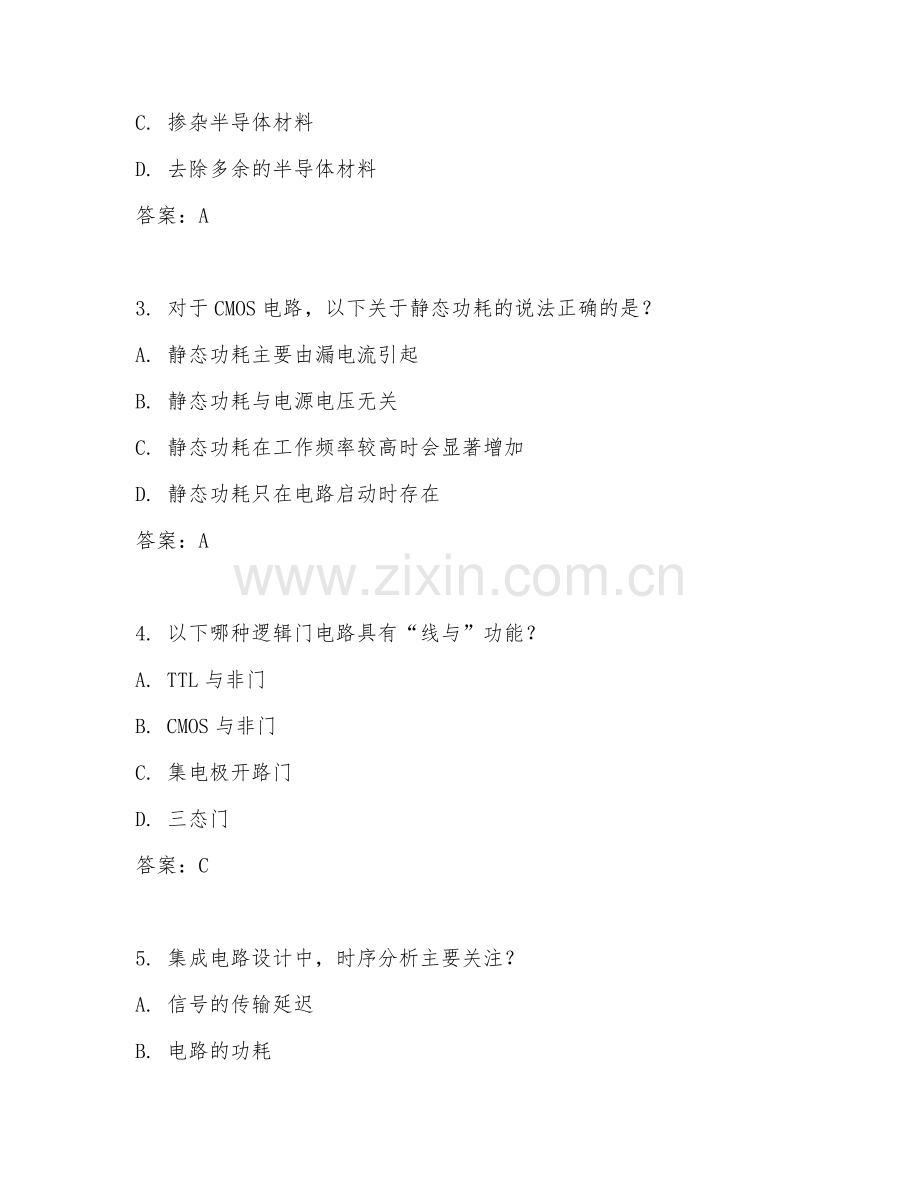

2. 集成电路制造中，光刻技术的主要作用是？
A. 定义晶体管的尺寸和位置
B. 形成金属互连层
C. 掺杂半导体材料
D. 去除多余的半导体材料
答案：A

3. 对于CMOS电路，以下关于静态功耗的说法正确的是？
A. 静态功耗主要由漏电流引起
B. 静态功耗与电源电压无关
C. 静态功耗在工作频率较高时会显著增加
D. 静态功耗只在电路启动时存在
答案：A

4. 以下哪种逻辑门电路具有“线与”功能？
A. TTL与非门
B. CMOS与非门
C. 集电极开路门
D. 三态门
答案：C

5. 集成电路设计中，时序分析主要关注？
A. 信号的传输延迟
B. 电路的功耗
C. 逻辑功能的正确性
D. 芯片的面积
答案：A

6. 以下哪种半导体材料常用于制造高性能集成电路？
A. 硅
B. 锗
C. 砷化镓
D. 碳化硅
答案：C

7. 在集成电路制造工艺中，氧化工艺的目的不包括？
A. 形成晶体管的栅氧化层
B. 保护半导体表面
C. 提高半导体的导电性
D. 作为杂质扩散的掩膜
答案：C

8. 对于一个n沟道MOSFET，当栅源电压Vgs为0时，器件处于？
A. 导通状态
B. 截止状态
C. 线性区
D. 饱和区
答案：B

9. 集成电路设计中，降低功耗的方法不包括？
A. 降低电源电压
B. 优化电路布局
C. 增加逻辑门数量
D. 采用低功耗工艺
答案：C

10. 以下哪种封装形式常用于大规模集成电路？
A. DIP
B. QFP
C. BGA
D. SOT
答案：C

11. 集成电路设计中，模拟电路和数字电路的主要区别在于？
A. 模拟电路处理连续信号，数字电路处理离散信号
B. 模拟电路功耗低，数字电路功耗高
C. 模拟电路速度快，数字电路速度慢
D. 模拟电路面积小，数字电路面积大
答案：A

12. 对于一个放大器电路，其增益的定义为？
A. 输出信号功率与输入信号功率之比
B. 输出电压与输入电压之比
C. 输出电流与输入电流之比
D. 以上都可以
答案：D

13. 集成电路制造中，离子注入工艺的作用是？
A. 精确控制半导体中的杂质浓度
B. 形成金属互连层
C. 去除多余的半导体材料
D. 提高半导体的导电性
答案：A

14. 以下哪种逻辑电路可以实现数据的选择功能？
A. 编码器
B. 译码器
C. 数据选择器
D. 加法器
答案：C

15. 在CMOS集成电路中，PMOS管的衬底通常连接到？
A. 电源电压Vdd
B. 地电压Vss
C. 输入信号
D. 输出信号
答案：A

16. 集成电路设计中，版图设计的主要任务是？
A. 确定电路的逻辑功能
B. 计算电路的功耗
C. 将电路的逻辑结构转换为物理版图
D. 进行时序分析
答案:C

17. 以下哪种技术可以提高集成电路的集成度？
A. 缩小晶体管尺寸
B. 增加芯片面积
C. 降低电源电压
D. 提高工作频率
答案：A

18. 对于一个运算放大器，其共模抑制比的定义为？
A. 差模增益与共模增益之比
B. 共模增益与差模增益之比
C. 输出电压与输入电压之比
D. 输出电流与输入电流之比
答案：A

19. 集成电路制造中，化学机械抛光（CMP）工艺的主要作用是？
A. 平整芯片表面
B. 去除光刻胶
C. 掺杂半导体材料
D. 形成金属互连层
答案：A

20. 以下哪种电路可以实现二进制数的乘法运算？
A. 加法器
B. 减法器
C. 乘法器
D. 除法器
答案：C

第II卷（非选择题 共60分）

（一）简答题（共20分）
答题要求：简要回答问题，条理清晰，语言简洁。

21. 简述CMOS集成电路的工作原理。（5分）
答案：CMOS电路由PMOS管和NMOS管组成。当输入为高电平时，NMOS管导通，PMOS管截止，输出为低电平；当输入为低电平时，PMOS管导通，NMOS管截止，输出为高电平。通过这种互补的开关动作实现逻辑功能。

22. 说明集成电路设计中功耗优化的几种常见方法。（5分）
答案：降低电源电压，在满足性能要求的前提下尽量降低工作电压可有效降低功耗；优化电路布局，减少信号传输延迟和不必要的功耗；采用低功耗工艺，如先进的CMOS工艺可降低漏电功耗；合理设计逻辑电路，避免不必要的逻辑翻转。

23. 简述光刻技术在集成电路制造中的重要性。（5分）
答案：光刻技术是集成电路制造的关键工艺之一。它用于将设计好的电路图案精确地转移到半导体晶圆表面，确定晶体管等器件的尺寸和位置，对集成电路的性能、集成度和成本起着决定性作用。

24. 解释什么是时序分析，以及它在集成电路设计中的作用。（5分）
答案：时序分析是对电路中信号传输延迟的分析。在集成电路设计中，通过时序分析可以确保电路在规定的时钟频率下能够正确工作，避免出现时序违规，保证数据的正确传输和处理，优化电路性能。

（二）分析题（共15分）
答题要求：分析问题，阐述观点，逻辑严密。

25. 分析一个简单的CMOS反相器电路，说明其输入输出特性以及影响其性能的因素。（8分）
答案：CMOS反相器输入高电平时，NMOS导通，PMOS截止，输出低电平；输入低电平时，PMOS导通，NMOS截止，输出高电平。其性能受电源电压、晶体管尺寸、工艺参数等影响。电源电压影响高低电平的幅度；晶体管尺寸影响导通电阻，进而影响传输延迟；工艺参数如阈值电压等影响器件的开关特性。

26. 在一个集成电路设计项目中，发现电路的功耗过高。请分析可能导致功耗过高的原因，并提出相应解决方案。（7分）
答案：可能原因有电源电压过高、电路布局不合理导致信号传输损耗大、晶体管尺寸过大、存在不必要逻辑翻转等。解决方案为降低电源电压，优化电路布局减少信号传输延迟，缩小晶体管尺寸，合理设计逻辑电路避免多余翻转。

（三）设计题（共15分）
答题要求：根据题目要求进行电路设计，画出电路图或说明设计思路。

27. 设计一个简单的CMOS与非门电路，并简述设计步骤。（8分）
答案：设计步骤：首先确定用两个NMOS管串联和两个PMOS管并联实现与非功能。输入信号分别连接NMOS管的栅极，串联后的NMOS管源极接地，漏极连接输出。两个PMOS管源极接电源Vdd，栅极分别连接输入信号，并联后的PMOS管漏极连接输出。当输入全为高电平时，NMOS管导通，输出为低电平；有低电平输入时，对应的NMOS管截止，输出为高电平。

28. 设计一个基于CMOS工艺的4位二进制加法器电路，说明设计原理和关键步骤。（7分）
答案：设计原理：采用全加器级联方式。关键步骤：首先设计1位全加器，由两个输入位、低位进位和输出位组成。通过逻辑电路实现本位和进位计算。然后将4个1位全加器级联，低位全加器的进位输出连接到高位全加器的进位输入，实现4位二进制加法。利用CMOS管的开关特性实现各逻辑功能。

（四）材料分析题（共10分）
材料：在集成电路制造过程中，随着晶体管尺寸不断缩小，出现了一些新的问题，如短沟道效应、漏电流增大等。这些问题对集成电路的性能和可靠性产生了重要影响。

29. 请分析短沟道效应产生的原因及其对集成电路性能的影响。（5分）
答案：短沟道效应产生原因是晶体管沟道长度缩短，导致栅极对沟道的控制能力下降。影响：使阈值电压降低，漏电流增大，容易出现击穿现象，影响电路的开关特性和稳定性，导致逻辑功能出错，降低集成电路性能和可靠性。

30. 针对漏电流增大的问题，提出一些可能的解决措施。（5分）
答案：可以采用新型的半导体材料，其具有更低的漏电流特性；优化制造工艺，精确控制杂质浓度和分布，减少漏电通道；改进晶体管结构设计，如采用鳍式场效应晶体管等，增强栅极对沟道的控制，降低漏电流。

（五）综合题（共10分）
材料：某集成电路设计公司接到一个设计任务，要求设计一款用于智能家居控制的芯片，具备多种传感器接口和通信功能。

31. 请阐述该芯片设计的总体思路和主要功能模块。（5分）
答案：总体思路：以满足智能家居控制需求为目标，集成多种功能。主要功能模块包括传感器接口模块，用于连接各类传感器如温度、湿度、光照传感器等；通信模块，如蓝牙、Wi-Fi等实现与外部设备通信；控制逻辑模块，对传感器数据进行处理并根据预设规则控制家居设备；存储模块，存储配置信息和传感器数据等。

32. 在设计过程中，如何考虑芯片的功耗、面积和性能之间的平衡？（5分）
答案：功耗方面，采用低功耗工艺，优化电路布局减少信号传输功耗，合理设计逻辑避免不必要翻转。面积上，采用紧凑的电路结构，缩小晶体管尺寸，但要考虑工艺可实现性。性能上，确保关键路径传输延迟满足要求，通过优化逻辑设计和采用高速器件提高运行速度，在三者间找到最佳平衡点以满足智能家居芯片设计需求。
