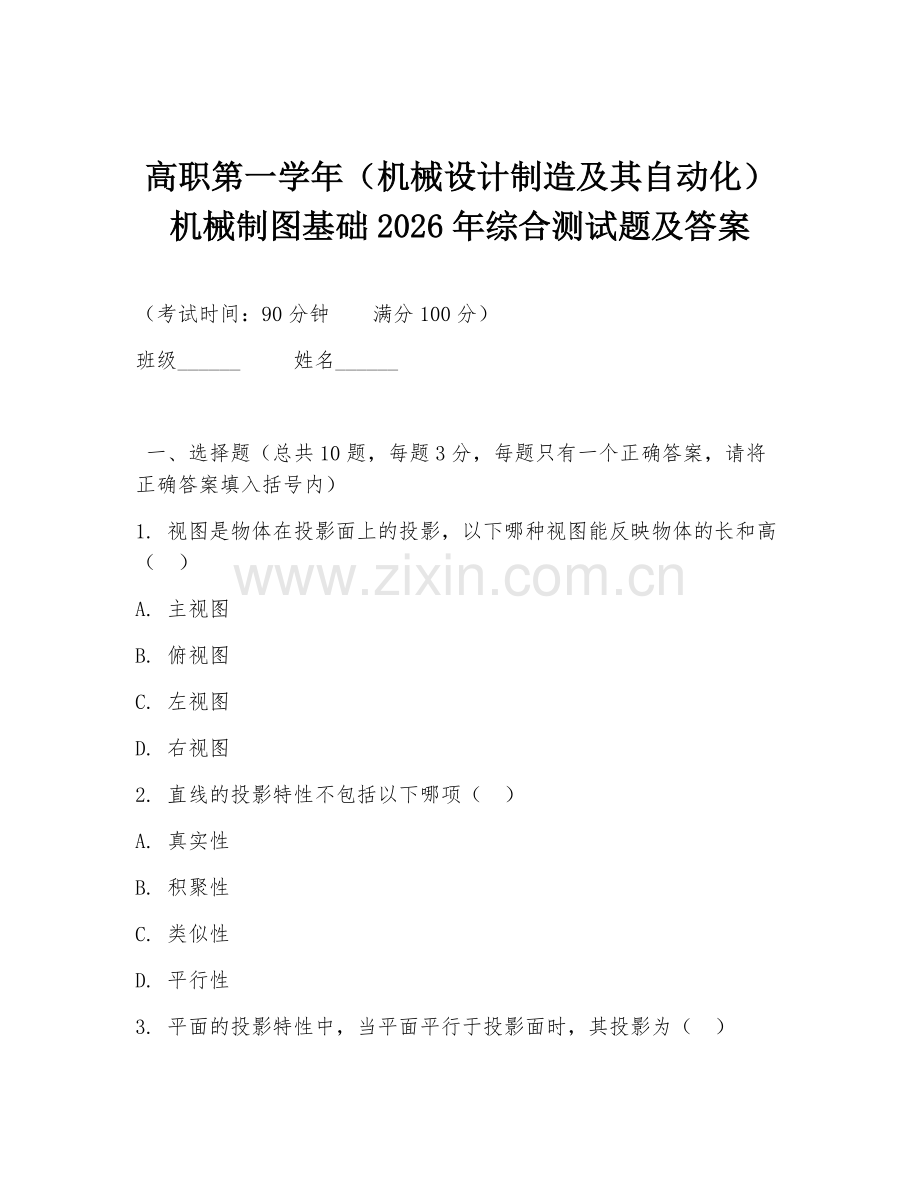

高职第一学年（机械设计制造及其自动化）机械制图基础2026年综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 视图是物体在投影面上的投影，以下哪种视图能反映物体的长和高（ ）
A. 主视图
B. 俯视图
C. 左视图
D. 右视图
2. 直线的投影特性不包括以下哪项（ ）
A. 真实性
B. 积聚性
C. 类似性
D. 平行性
3. 平面的投影特性中，当平面平行于投影面时，其投影为（ ）
A. 实形
B. 直线
C. 类似形
D. 积聚成直线

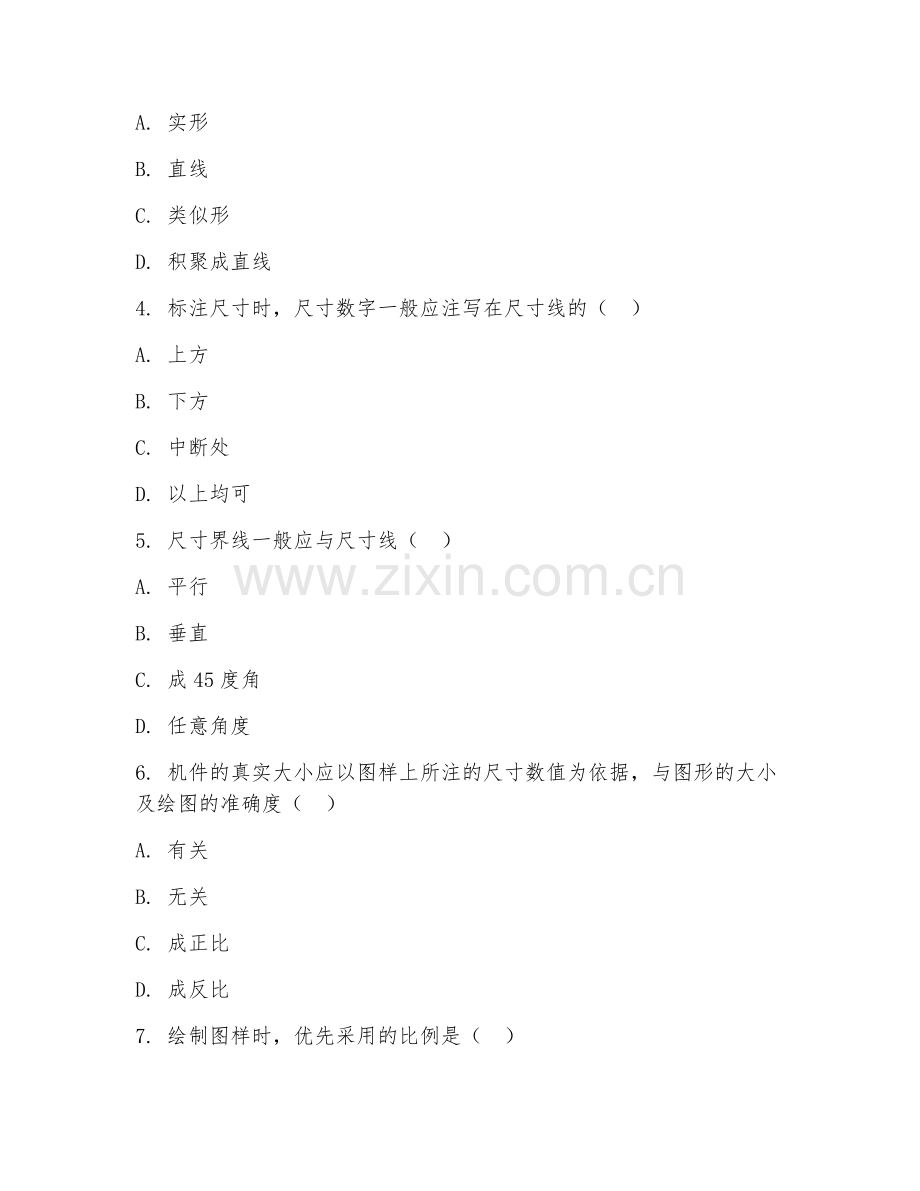

4. 标注尺寸时，尺寸数字一般应注写在尺寸线的（ ）
A. 上方
B. 下方
C. 中断处
D. 以上均可
5. 尺寸界线一般应与尺寸线（ ）
A. 平行
B. 垂直
C. 成45度角
D. 任意角度
6. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度（ ）
A. 有关
B. 无关
C. 成正比
D. 成反比
7. 绘制图样时，优先采用的比例是（ ）
A. 1:1
B. 1:2
C. 2:1
D. 5:1
8. 基本视图中，仰视图是从机件的（ ）投射所得的视图。
A. 上方
B. 下方
C. 前方
D. 后方
9. 局部剖视图中，波浪线不能与图形中的轮廓线（ ）
A. 相交
B. 重合
C. 平行
D. 以上都不对
10. 移出断面图的轮廓线用（ ）绘制。
A. 粗实线
B. 细实线
C. 虚线
D. 点划线

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 视图包括（ ）
A. 主视图
B. 俯视图
C. 左视图
D. 右视图
E. 仰视图
F. 后视图
2. 尺寸标注的基本要素有（ ）
A. 尺寸界线
B. 尺寸线
C. 尺寸数字
D. 箭头
E. 圆心标记
3. 常用的绘图工具包括（ ）
A. 图板
B. 丁字尺
C. 三角板
D. 铅笔
E. 圆规
4. 剖视图可分为（ ）
A. 全剖视图
B. 半剖视图
C. 局部剖视图
D. 阶梯剖视图
E. 旋转剖视图
5. 平面的分类有（ ）
A. 投影面平行面
B. 投影面垂直面
C. 一般位置平面
D. 正平面
E. 水平面

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 视图只能表达物体的外部形状，不能表达内部结构。（ ）
2. 在标注尺寸时，尺寸线可以用其他图线代替。（ ）
3. 绘制图样时，比例越小，图形越小，尺寸标注数值也越小。（ ）
4. 基本视图中，主视图反映物体的长和宽。（ ）
5. 局部视图是将机件的某一部分向基本投影面投射所得的视图。（ ）
6. 尺寸数字不可被任何图线所通过，当不可避免时，必须将图线断开。（ ）
7. 剖视图中，剖切平面应尽量通过机件的对称平面或轴线。（ ）
8. 移出断面图和重合断面图的区别在于是否画在视图轮廓之外。（ ）
9. 平面的投影特性中，当平面垂直于投影面时，其投影积聚成直线。（ ）
10. 机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与相邻部分分开。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）
1.简述视图的分类及各自的投影方向
2.说明尺寸标注的规则和注意事项
3.简述剖视图的概念及分类依据

五、绘图题（总共1题，2分，请按要求完成绘图）
根据所给立体图形，画出主视图、俯视图和左视图，并标注尺寸。
立体图形：一个长方体，长50mm，宽30mm，高20mm，在长方体的上表面中间位置挖去一个直径为15mm的圆孔。

答案：
一、1. A 2. D 3. A 4. D 5. B 6. B 7. A 8. B 9. B 10. A
二、1. ABCDEF 2. ABCD 3. ABCDE 4. ABC 5. ABC
三、1. √ 2. × 3. × 4. × 5. √ 6. √ 7. √ 8. √ 9. √ 10. √
四、1. 视图分为主视图、俯视图、左视图、右视图、仰视图和后视图。主视图从前往后投射，俯视图从上往下投射，左视图从左往右投射，右视图从右往左投射，仰视图从下往上投射，后视图从后往前投射。
2. 尺寸标注规则：机件的真实大小以尺寸数值为准，与图形大小和绘图准确度无关；尺寸单位默认 mm 可不标注；尺寸数字按规定方向注写。注意事项：尺寸线不能用其他图线代替；尺寸数字不可被图线通过，必要时断开图线；标注清晰准确避免混淆。
3. 剖视图是假想用剖切平面将机件剖开移去观察者与剖切平面之间的部分，将剩余部分向投影面投射所得的图形。分类依据主要有剖切范围，分为全剖视图、半剖视图和局部剖视图三种。
五、绘图略（需按照题目要求画出正确的主视图、俯视图和左视图，并准确标注尺寸）
