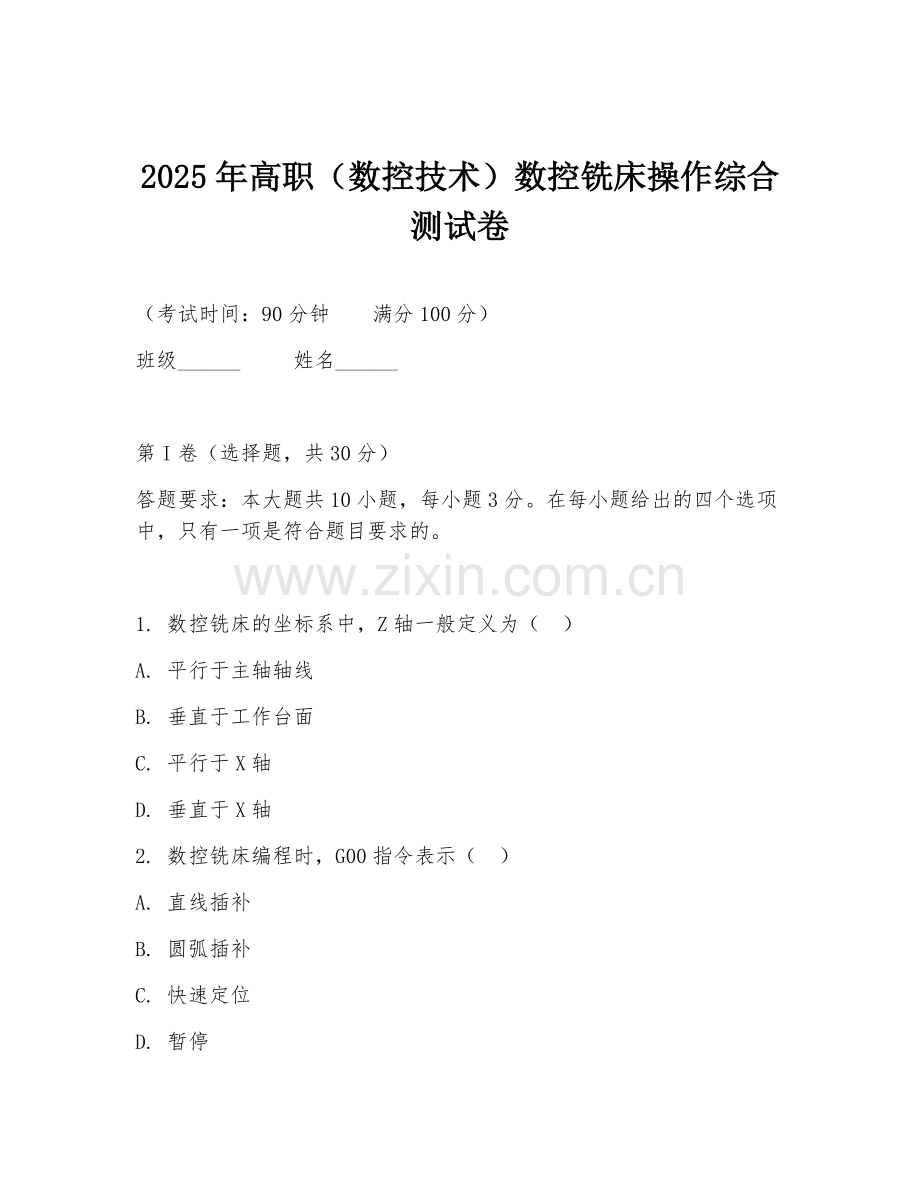

2025年高职（数控技术）数控铣床操作综合测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 数控铣床的坐标系中，Z轴一般定义为（ ）
A. 平行于主轴轴线
B. 垂直于工作台面
C. 平行于X轴
D. 垂直于X轴
2. 数控铣床编程时，G00指令表示（ ）
A. 直线插补
B. 圆弧插补
C. 快速定位
D. 暂停
3. 数控铣床上刀具半径补偿的作用是（ ）
A. 提高加工精度
B. 简化编程
C. 提高加工效率
D. 便于对刀
4. 以下哪种材料不适合数控铣床加工（ ）
A. 铝合金
B. 不锈钢
C. 陶瓷
D. 木材
5. 数控铣床的主轴转速通常用（ ）表示
A. m/min
B. mm/min
C. r/min
D. m/s
6. 在数控铣床上加工平面，一般选用（ ）刀具
A. 立铣刀
B. 球头铣刀
C. 键槽铣刀
D. 面铣刀
7. 数控铣床的刀具长度补偿指令是（ ）
A. G40
B. G41
C. G42
D. G43
8. 数控编程中，F指令表示（ ）
A. 主轴转速
B. 进给速度
C. 切削深度
D. 刀具半径
9. 数控铣床的自动换刀装置英文缩写是（ ）
A. ATC
B. APC
C. CNC
D. DNC
10. 以下哪种数控系统应用较为广泛（ ）
A. FANUC
B. SIEMENS
C. FAGOR
D. 以上都是

第II卷（非选择题，共70分）

二、填空题（共10分）
答题要求：本大题共5小题，每小题2分。请在横线上填写正确答案。

1. 数控铣床的主要组成部分包括床身、______、______、______、______和数控系统等。
2. 数控编程的方法主要有______编程和______编程。
3. 数控铣床上常用的刀柄有______刀柄和______刀柄。
4. 刀具半径补偿分为______补偿和______补偿。
5. 数控铣床加工精度主要包括______精度、______精度和______精度。

三、判断题（共10分）
答题要求：本大题共10小题，每小题1分。判断下列说法是否正确，正确的打“√”，错误的打“×”。

1. 数控铣床只能加工金属材料。（ ）
2. G01指令可以实现直线插补，切削速度由F指令指定。（ ）
3. 刀具半径补偿在加工内轮廓时，应采用G41指令。（ ）
4. 数控铣床的主轴可以正反转，通过M03和M04指令控制。（ ）
5. 数控编程时，绝对坐标编程和增量坐标编程不能混合使用。（ ）
6. 刀具长度补偿指令G43是正补偿，G44是负补偿。（ ）
7. 数控铣床上加工螺纹可以使用丝锥直接攻丝。（ ）
8. 数控系统的分辨率越高，加工精度越高。（ ）
9. 自动换刀装置的刀库容量越大越好。（ ）
10. 数控铣床加工时，冷却液的作用只是冷却刀具。（ ）

四、简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

材料：在数控铣床加工中，经常会遇到一些问题需要解决。

1. 简述数控铣床加工精度的影响因素有哪些？
2. 说明数控编程中G代码和M代码的区别。
3. 当数控铣床出现刀具磨损时，应如何处理？
4. 举例说明数控铣床加工复杂曲面的编程方法。

五、编程题（共30分）
答题要求：本大题共2小题，每小题15分。根据给定的零件图和加工要求，编写数控加工程序。

材料：加工一个零件，形状为正方形，边长为50mm，厚度为10mm，材料为铝合金。要求使用数控铣床进行加工，刀具选用直径为10mm的立铣刀，切削深度为5mm，进给速度为100mm/min，主轴转速为1000r/min。

1. 编写该零件的平面铣削加工程序。
2. 编写该零件的轮廓铣削加工程序。

答案：
一、选择题
1. A
2. C
3. B
4. D
5. C
6. D
7. D
8. B
9. A
10. D

二、填空题
1. 主轴、工作台、进给系统、刀库、自动换刀装置
2. 手工、自动
3. BT、HSK
4. 左、右
5. 尺寸、形状、位置

三、判断题
1. ×
2. √
3. ×
4. √
5. ×
6. √
7. ×
8. √
9. ×
10. ×

四、简答题
1. 影响因素有：机床精度、刀具磨损、工件材料、切削参数、编程误差等。
2. G代码是准备功能代码，用于控制机床的运动方式等；M代码是辅助功能代码，用于控制机床的辅助动作，如主轴启停、冷却液开关等。
3. 更换刀具或对刀具进行刃磨；调整切削参数；检查刀具路径是否合理等。
4. 可采用宏程序编程，通过变量和数学公式来描述曲面的形状；也可使用自动编程软件，导入曲面模型生成加工程序。

五、编程题
1. O0001
G90 G54 G00 X0 Y0 Z100
M03 S1000
G01 Z-5 F100
X50 Y0 F100
Y50
X0
Y0
G00 Z100
M05
M30
2. O0002
G90 G54 G00 X0 Y0 Z100
M03 S1000
G01 Z-5 F100
G41 D1 X25 Y0 F100
G03 X25 Y25 R25
G01 Y50
G03 X0 Y50 R25
G01 X0 Y25
G40 X0 Y0
G00 Z100
M05
M30
