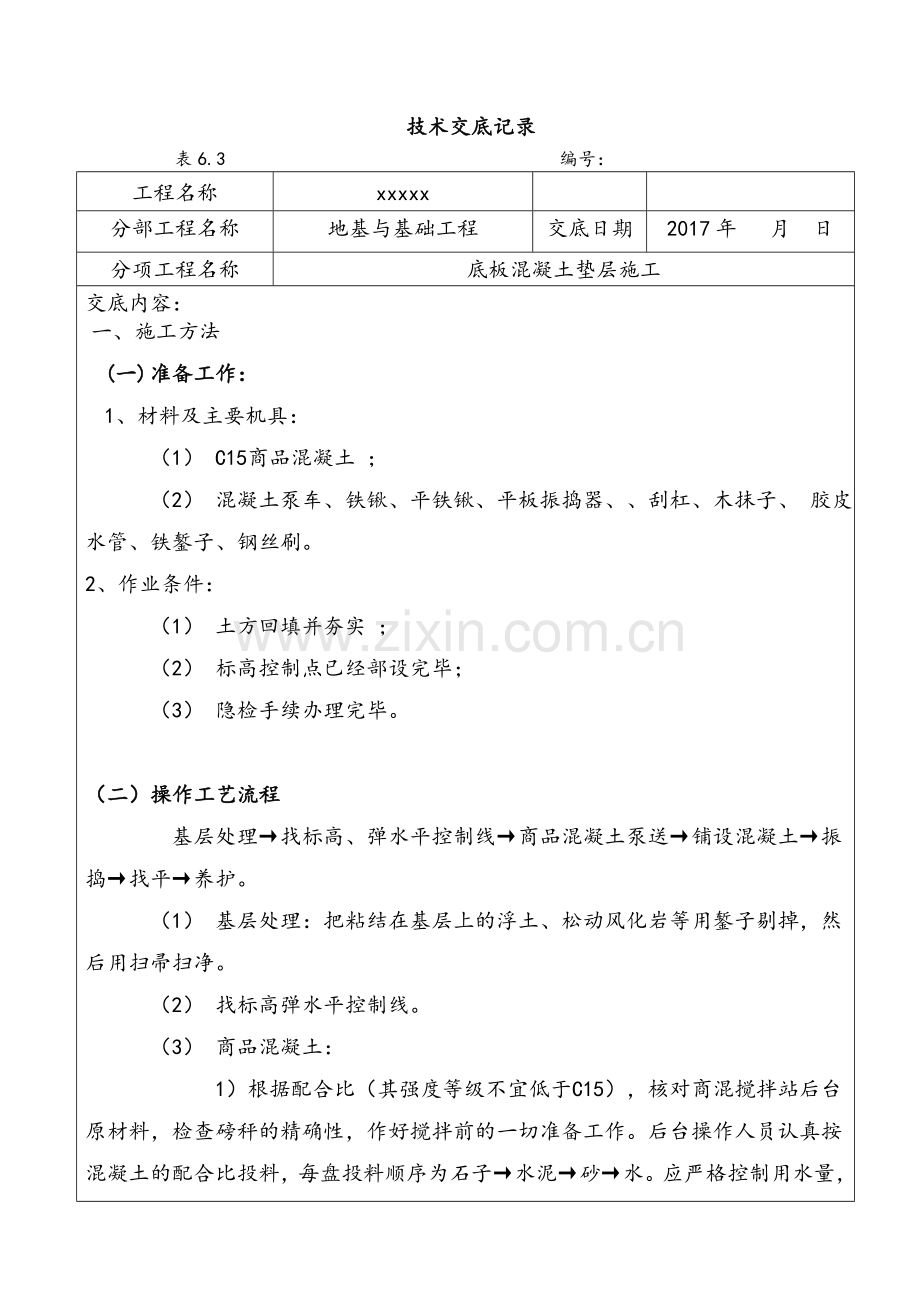

垫层混凝土浇筑技术交底.doc

技术交底记录
表6.3 编号：
工程名称
xxxxx

分部工程名称
地基与基础工程
交底日期
2017年 月 日
分项工程名称
底板混凝土垫层施工
交底内容：
一、施工方法
(一) 准备工作：
1、 材料及主要机具：
（1） C15商品混凝土 ；
（2） 混凝土泵车、铁锹、平铁锹、平板振捣器、、刮杠、木抹子、 胶皮水管、铁錾子、钢丝刷。
2、 作业条件：
（1） 土方回填并夯实 ；
（2） 标高控制点已经部设完毕；
（3） 隐检手续办理完毕。

（二）操作工艺流程
基层处理→找标高、弹水平控制线→商品混凝土泵送→铺设混凝土→振捣→找平→养护。
（1） 基层处理：把粘结在基层上的浮土、松动风化岩等用錾子剔掉，然后用扫帚扫净。
（2） 找标高弹水平控制线。
（3） 商品混凝土：

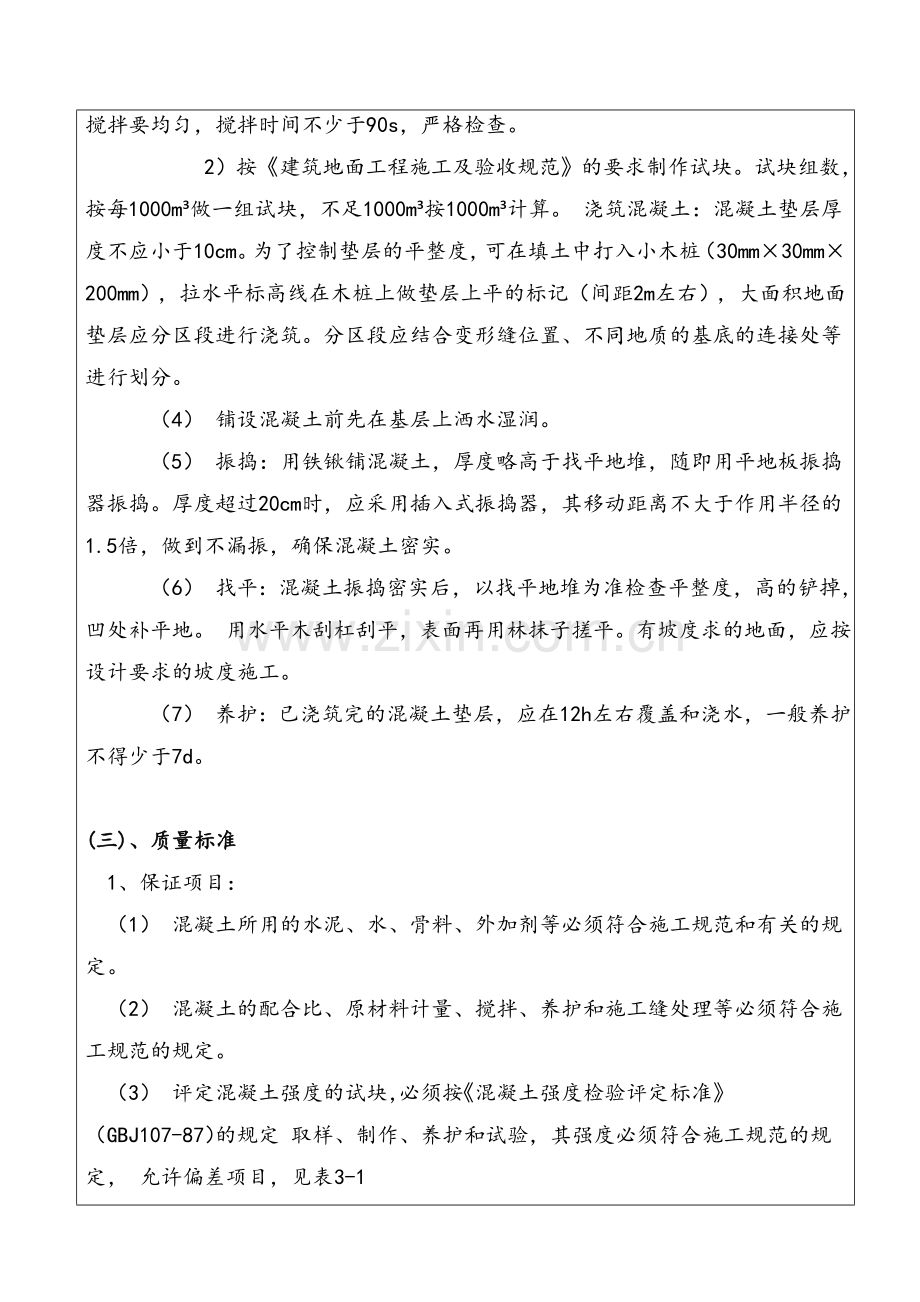

1）根据配合比（其强度等级不宜低于C15），核对商混搅拌站后台原材料，检查磅秤的精确性，作好搅拌前的一切准备工作。后台操作人员认真按混凝土的配合比投料，每盘投料顺序为石子→水泥→砂→水。应严格控制用水量，搅拌要均匀，搅拌时间不少于90s，严格检查。
2）按《建筑地面工程施工及验收规范》的要求制作试块。试块组数，按每1000m³做一组试块，不足1000m³按1000m³计算。 浇筑混凝土：混凝土垫层厚度不应小于10cm。为了控制垫层的平整度，可在填土中打入小木桩（30mm×30mm×200mm），拉水平标高线在木桩上做垫层上平的标记（间距2m左右），大面积地面垫层应分区段进行浇筑。分区段应结合变形缝位置、不同地质的基底的连接处等进行划分。
（4） 铺设混凝土前先在基层上洒水湿润。
（5） 振捣：用铁锹铺混凝土，厚度略高于找平地堆，随即用平地板振捣器振捣。厚度超过20cm时，应采用插入式振捣器，其移动距离不大于作用半径的1.5倍，做到不漏振，确保混凝土密实。
（6） 找平：混凝土振捣密实后，以找平地堆为准检查平整度，高的铲掉，凹处补平地。 用水平木刮杠刮平，表面再用林抹子搓平。有坡度求的地面，应按设计要求的坡度施工。
（7） 养护：已浇筑完的混凝土垫层，应在12h左右覆盖和浇水，一般养护不得少于7d。

(三)、质量标准
1、保证项目：
（1） 混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关的规定。
（2） 混凝土的配合比、原材料计量、搅拌、养护和施工缝处理等必须符合施工规范的规定。
（3） 评定混凝土强度的试块，必须按《混凝土强度检验评定标准》（GBJ107-87）的规定 取样、制作、养护和试验，其强度必须符合施工规范的规定， 允许偏差项目，见表3-1
表3-1
序号
项目
允许偏差
检验方法
1
表面平整度
10
用2m靠尺和楔形塞尺检查
2
标 高
±10
用水平仪检查
3
坡 度
满足设计厚度要求
用坡度尺检查
4
厚 度
满足设计厚度要求
尺量检查

四、成品保护
1、 在已浇筑的垫层混凝土强度达到1.2Mpa以后，才可允许人员在其上走动和进行其它工序的施工。
2、混凝土垫层浇筑完满足养护时间后，可继续进行下一道工序施工，如继续施工时，应对垫层加覆盖保护。

五、应注意的质量问题
1、混凝土不密实：主要由于漏振捣不密实，或配合比不准及操作不当而造成。基底未洒水太干燥和垫层过薄，也会造成不密实。
2、表面不平、标高不准：操作时未认真找平。铺混凝土时必须根据所拉水平线掌握混凝土的铺设厚度，振捣后再次拉水平地标准进行刮平。
3、不规则裂缝：垫层面积过大、未分段分仓进行浇筑、基地不均匀或垫层厚度不足10mm等因素，都能导致裂缝产生。

签发：
年 月 日
交底人： 年 月 日
监督人： 年 月 日
接受交底人：

年 月 日
