2025年中职（电气运行与控制）电气控制基础试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)
1. 电气控制系统中，用于实现短路保护的电器是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
2. 下列哪种电机属于控制电机（ ）
A. 直流电动机 B. 交流异步电动机 C. 步进电动机 D. 同步电动机
3. 电气原理图中，主电路用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
4. 接触器的主触点用于控制（ ）电路。
A. 控制 B. 主 C. 辅助 D. 信号
5. 热继电器主要用于（ ）保护。
A. 短路 B. 过载 C. 欠压 D. 过压

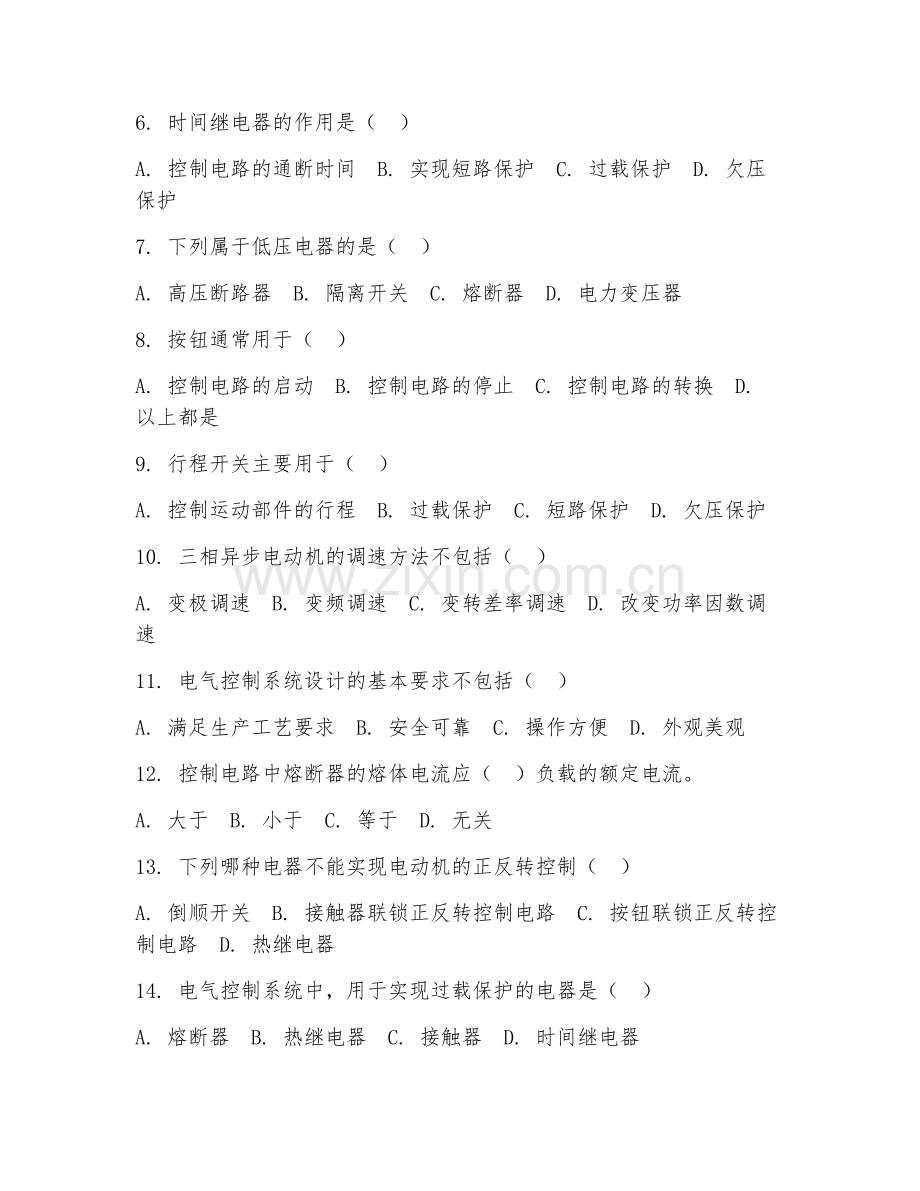

6. 时间继电器的作用是（ ）
A. 控制电路的通断时间 B. 实现短路保护 C. 过载保护 D. 欠压保护
7. 下列属于低压电器的是（ ）
A. 高压断路器 B. 隔离开关 C. 熔断器 D. 电力变压器
8. 按钮通常用于（ ）
A. 控制电路的启动 B. 控制电路的停止 C. 控制电路的转换 D. 以上都是
9. 行程开关主要用于（ ）
A. 控制运动部件的行程 B. 过载保护 C. 短路保护 D. 欠压保护
10. 三相异步电动机的调速方法不包括（ ）
A. 变极调速 B. 变频调速 C. 变转差率调速 D. 改变功率因数调速
11. 电气控制系统设计的基本要求不包括（ ）
A. 满足生产工艺要求 B. 安全可靠 C. 操作方便 D. 外观美观
12. 控制电路中熔断器的熔体电流应（ ）负载的额定电流。
A. 大于 B. 小于 C. 等于 D. 无关
13. 下列哪种电器不能实现电动机的正反转控制（ ）
A. 倒顺开关 B. 接触器联锁正反转控制电路 C. 按钮联锁正反转控制电路 D. 热继电器
14. 电气控制系统中，用于实现过载保护的电器是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
15. 下列属于自动控制电器的是（ ）
A. 按钮 B. 接触器 C. 刀开关 D. 转换开关
16. 三相异步电动机的旋转方向取决于（ ）
A. 电源电压 B. 电源频率 C. 定子绕组的相序 D. 转子电阻
17. 时间继电器按延时方式可分为（ ）
A. 通电延时型和断电延时型 B. 空气阻尼式和电子式 C. 电磁式和电动式 D. 直流型和交流型
18. 电气控制系统中，用于实现欠压保护的电器是（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
19. 下列哪种电机属于驱动电机（ ）
A. 直流电动机 B. 交流异步电动机 C. 步进电动机 D. 测速发电机
20. 电气原理图中，控制电路用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线

第II卷（非选择题，共60分）
21. 填空题（每题2分，共10分）
（1）电气控制系统主要由______、______、______等部分组成。
（2）接触器主要由______、______、______等部分组成。
（3）热继电器主要由______、______、______等部分组成。
（4）时间继电器主要由______、______、______等部分组成。
（5）三相异步电动机主要由______、______、______等部分组成。
22. 简答题（每题10分，共20分）
（1）简述电气控制系统设计的一般步骤。
（2）简述三相异步电动机的工作原理。
23. 分析题（每题15分，共15分）
分析下图所示的电动机正反转控制电路的工作原理，并说明其优缺点。

24. 综合题（每题15分，共15分）
某机床的主轴电动机要求能够实现正反转控制，并且要有过载保护和短路保护。请设计一个电气控制电路，并说明其工作原理。

答案：1. A 2. C 3. A 4. B 5. B 6. A 7. C 8. D 9. A 10. D 11. D 12. A 13. D 14. B 15. B 16. C 17. A 18. C 19. A 20. B 21. （1）控制电路、主电路、保护电路 （2）电磁机构、触头系统、灭弧装置 （3）热元件、双金属片、触头系统 （4）电磁机构、延时机构、触头系统 （5）定子、转子、绕组 22. （1）确定控制要求、选择控制方式、设计控制电路原理图、选择电器元件、绘制电气安装图及接线图、编写设计说明书。 （2）定子绕组通入三相交流电后，产生旋转磁场，转子导体切割旋转磁场产生感应电动势和感应电流，感应电流与旋转磁场相互作用产生电磁力，使转子转动。 23. 工作原理：合上电源开关QS，按下正转按钮SB1，接触器KM1线圈得电，KM1主触点闭合，电动机正转；按下反转按钮SB2，接触器KM2线圈得电，KM2主触点闭合，电动机反转。优点是控制简单；缺点是容易发生相间短路。 24. 控制电路：采用接触器联锁正反转控制电路，主电路中用熔断器实现短路保护，热继电器实现过载保护。工作原理：合上电源开关QS，按下正转按钮SB1，KM1线圈得电，电动机正转；按下反转按钮SB2，KM2线圈得电，电动机反转。当电动机过载时，热继电器动作，切断控制电路。
