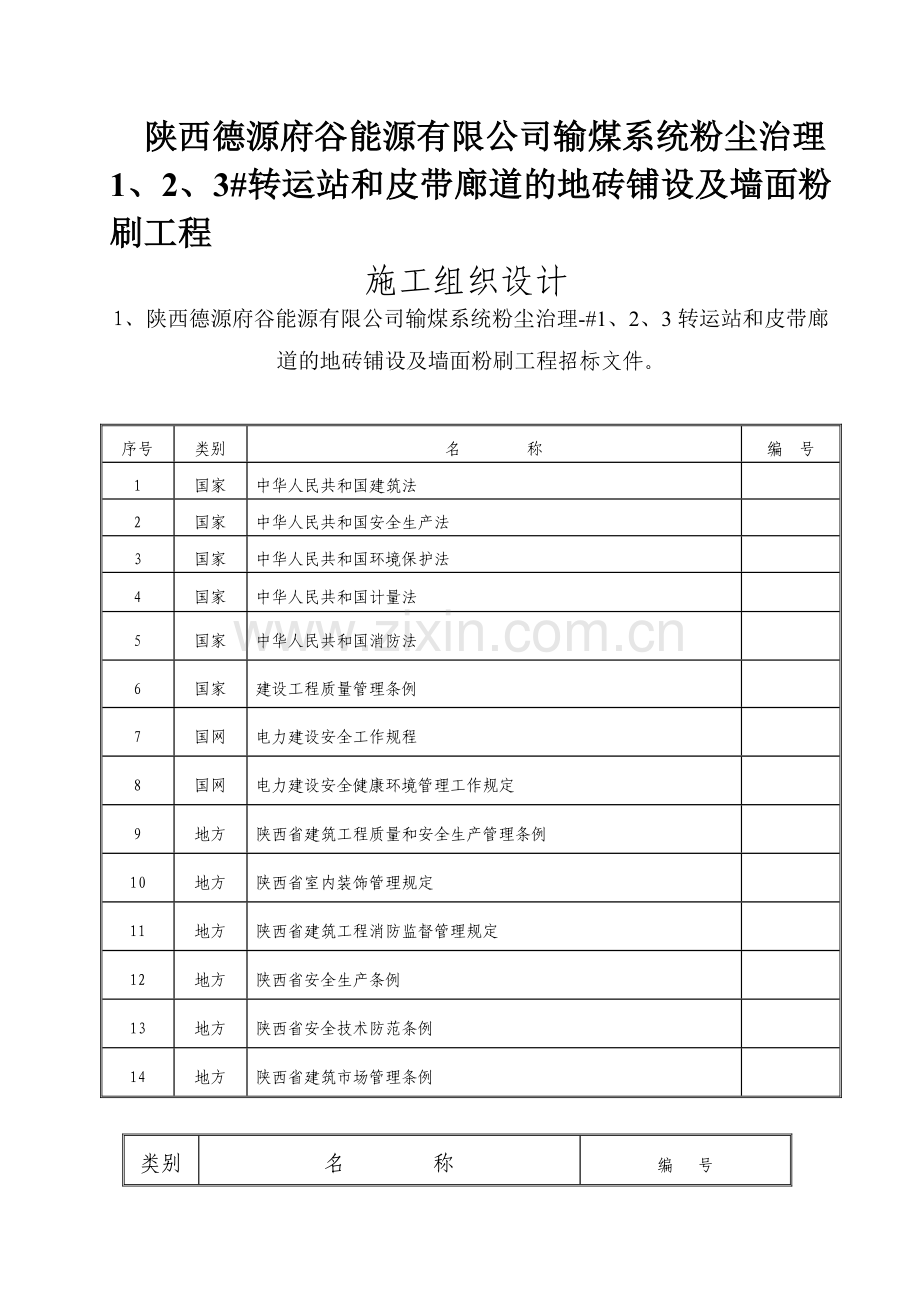

1、2、3转运站和皮带廊道的地砖铺设及墙面粉刷工程施工组织设计.docx

陕西德源府谷能源有限公司输煤系统粉尘治理1、2、3#转运站和皮带廊道的地砖铺设及墙面粉刷工程
施工组织设计
1、陕西德源府谷能源有限公司输煤系统粉尘治理-#1、2、3转运站和皮带廊道的地砖铺设及墙面粉刷工程招标文件。

序号
类别
名 称
编 号
1
国家
中华人民共和国建筑法

2
国家
中华人民共和国安全生产法

3
国家
中华人民共和国环境保护法

4
国家
中华人民共和国计量法

5
国家
中华人民共和国消防法

6
国家
建设工程质量管理条例

7
国网
电力建设安全工作规程

8
国网
电力建设安全健康环境管理工作规定

9
地方
陕西省建筑工程质量和安全生产管理条例

10
地方
陕西省室内装饰管理规定

11
地方
陕西省建筑工程消防监督管理规定

12
地方
陕西省安全生产条例

13
地方
陕西省安全技术防范条例

14
地方
陕西省建筑市场管理条例

类别
名 称
编 号
国家

国家

(GB50194-93)
国家

国家

国家

国家

国家

国家

国家

国家

国家

GB50209-2002
国家

国家

GB/T50326-2006
国家

地方

国家

国家

JGJ126-2000
国家

1、确保实现招标文件所要求的工期、质量、安全、环保目标。
2、充分考虑本工程的特点、工期及施工环境。
3、符合我公司现有的技术水平，结合我公司类似工程施工经验及施工机械设备配套能力。
4、以合理的施工进度计划、人员及机械配备、先进的施工工艺及健全的质量管理措施作为工程施工组织的重点。
1、我公司拥有建设部房建工程施工总承包一级资质、建筑装饰工程专业承包一级资质和地基与基础工程专业承包一级资质，具有雄厚的技术实力和精良的机械设备，并通过不断开拓进取，已先后通过了ISO9001质量体系认证、ISO14001环境体系认证和GB/T28001职业健康体系认证，先后承担了大批大、中型建设项目的总承包或施工总承包，在质量、工期、文明施工及环保、防扰民等各方面都具有明显的优势。
2、我公司一旦中标，我们将继续发扬本公司在质量、安全、文明施工及总包管理等方面的既有优势，通过精心策划、合理安排、科学组织，以最优的质量、最快的速度、最低的造价为业主呈交一份满意的答卷。
根据工程规模和特点，我公司将调派具有类似工程施工经验的工程技术人员和管理人员组成项目经理部，由具有类似施工经验的一级项目经理担任本工程的项目经理，全面履行施工承包合同和对业主的承诺。
我公司是具有房屋建筑装修施工一级资质的企业。有较强的综合协调能力，能够组织各分包单位协同施工。本公司一旦中标，将按业主的指令立即履行管理职责。为此，从项目班子组织机构的设置到管理办法的制定，都作了相应的布置，使各分包单位的进度、质量、安全、文明施工等均纳入本公司的总计划与管理之中，确保各分包单位各项工作始终处于受控状态。

陕西德源府谷能源有限公司输煤系统粉尘治理-#1、2、3转运站和皮带廊道的地砖铺设及墙面粉刷工程

1#、2#、3#转运站地板砖1300m²，墙面贴瓷砖320㎡，墙面粉刷涂料面积11000㎡，管道刷漆2400㎡。

计划开工日期:2013年09月01日，
计划完工日期:2013年10月30日

招标要求工期： 60个工作日
计划开工日期：2013年09月01日。
计划完工日期: 2013年10月30日
招标要求质量：符合电力行业工程施工质量及验收规范的“合格”标准。
本工程位于陕西省府谷县庙沟门镇。
本工程施工场地较充足，现场可设管理人员办公、工人住宿、仓库等场地。
本次招标的范围为招标范围内的全部工程内容：转运站室内铺贴瓷砖面积1300㎡，墙面贴瓷砖320㎡；转运站及输煤栈桥墙面粉刷面积11000㎡；及沿墙布置冲洗水管、暖气管等管道刷漆2400㎡。
（4）工程主要特点及难点：
1）本工程为室内装饰装修工程。
2）施工队伍不多，但施工人员较为复杂。
1）水泥：32.5号及其以上矿渣水泥或普通水泥。
2）砂：粗砂、中砂。
3）地砖：抗压抗折强度及规格尺寸符合设计要求，颜色一致，表面平整，无凹凸不平和翘曲现象。
1）墙面抹灰及抹灰整修完。
2）内墙面50cm线弹好并校核无误。
3）地砖提前一天在水中浸泡，地砖应浸泡湿润，表面无明水方可铺设。
4）地砖按颜色和花色分类，有裂缝、掉角和表面有缺陷的板块剔出。
5）地砖材质应有出厂证明和产品合格证。且表面光滑，图案花型正确，颜色一致，地砖的长、宽、允许偏差不得超过1mm，平整度用直尺检查空隙不得超过±0.5mm。
准备工作→试排→基层处理→弹线→素水泥浆→C15细石混凝土找平层→素水泥浆（内掺建筑胶）→建筑胶水泥浆粘结层→铺地砖面层→白水泥擦缝
1）基层处理：清理楼地面杂物，钢刷刷掉粘结在混凝土面层上的砂浆。
2）正式铺设前，对每间的地砖板块根据房间的大小、形状进行试拼，将非整块对称排在房间靠墙部位。
3）弹线：在房间内拉十字控制线，并弹出水平标高线。
4）刷素水泥浆及打C15细石混凝土找平层。
5）打找平层前，先刷一层掺建筑941胶的素水泥浆，然后根据房间高程控制线打细石混凝土找平层，表面压实，用木抹子搓平。
6）6厚建筑胶水泥砂浆粘结层及铺设面砖。
7）铺砖前提前浸砖12h以上，基层也洒水湿润，建筑胶水泥砂浆结合层应薄厚均匀，厚度略高出设计地面标高；砖缝宽度根据设计甲方要求，均匀一致。
8）擦缝：在面砖铺1～2d后进行擦缝，选用白水泥加少量水调成略湿水泥浆，用棉纱团擦缝与面砖擦平，保持表面洁净、平整、坚实，面层加以覆盖保护。

（1）施工准备：
1）技术准备：
①、施工前要测量+50CM线，做为标高控制线。
②、按照深化设计排砖图纸，提出加工订货计划。
③、对施工操作人员进行技术交底工作。
2）材料与机具准备：
①、各种进场的墙砖要检查颜色、品种、形状、尺寸，不合格品严禁使用。材料达到《民用建筑工程室内环境污染控制规范》相关要求。
②、32.5硅酸盐水泥、中砂。
③、机具：云石机、切割机、靠尺等。
（2）施工工艺流程：
选砖→基层处理→排砖、弹线→贴标准点→靠底尺→镶贴瓷砖→擦缝
（3）施工方法：
1）选砖：选择墙砖时要求墙砖方正、平整、无裂纹、楞角完好，颜色均匀，表面无凹凸和翘曲等毛病，不合格的面砖不用。
2）基层处理：首先检查并堵砌好洞口，检查墙面的凹凸情况，污垢、油渍等清理干净，并提前一天浇水湿润。吊垂直、找规矩、贴灰饼、冲筋。
3）抹底灰：先在墙面上浇水湿润、紧跟分层分遍抹水泥砂浆底灰，厚度约12mm，吊垂直、刮平，打底灰要扫毛或划出纹道。24h后浇水养护。
4）排砖、弹线：待基层灰六至七成干时即可按图纸要求排砖，开始镶贴时，由阳角开始，自下而上的进行，尽量使不成整块的面砖留在阴角。在底层砂浆上应弹垂直与水平控制线，一般竖线间距为1m左右，横线一般根据面砖规格尺寸每2块弹一水平控制线。标准点用废面砖粘在底层砂浆上，贴时将砖的棱角翘起，以棱角做为镶贴面砖表面平整的标准。在灰饼面砖的棱角上拉立线，再于立线上拴活动的水平线，用来控制面砖表面平整。
5）根据计算好的最下一皮砖的下口标高，垫放好尺板作为第一皮砖下口的标准。底尺上皮一般比地面低1cm左右，以便地面压住墙面砖。底尺安放必须水平，摆实摆稳；底尺的垫点间距应在40cm以内。要保证垫板牢固。
6）把准备好的面砖用混合砂浆由下往上镶贴，在面砖背面抹一层混合砂浆，紧靠底尺上皮将面砖贴在墙上，贴好底层一皮砖后，再用靠尺板横向靠平。
7）门口或阳角处以及长墙每间距2m左右均应先竖向贴一排砖，做为墙面垂直、平整和砖层的标准，然后按此标准向两侧挂线镶贴。
8）镶贴完毕应自检有无空鼓、不平、不直等现象，发现问题应及时返工修理。然后用清水将砖面冲洗干净，并用棉丝擦净。用长毛刷蘸粥状白水泥素浆涂缝，然后用布将缝子的素浆擦均匀，砖面擦净。
（4）质量标准：
1）主控项目：
①、饰面砖的品种、规格、图案、颜色和性能必须符合设计要求。
②、饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。
③、饰面砖镶贴必须牢固。
④、满粘法施工的饰面砖工程应无空鼓、裂缝。
2）一般项目：
①、饰面砖表面应平整、洁净、色泽一致，无裂痕和破损。
②、阴阳角处搭接方式、非整砖使用部位应符合设计要求。
③、墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。
④、饰面砖接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合设计要求。
⑤、有排水要求的部位应做滴水线（槽）。滴水线（槽）应顺直，流水坡向应正确，坡度应符合设计要求。
⑥、饰面砖粘贴的允许偏差和检验方法应符合下表的规定：
饰面砖粘贴的允许偏差和检验方法
项 目
允许偏差（mm）
检 验 方 法
1
立面垂直度
2
用2m垂直检测尺检查
2
表面平整度
3
用2m靠尺和塞尺检查
3
阴阳角方正
3
用直角检测尺检查
4
接缝直线度
2
拉5m线和钢直尺检查
5
接缝宽度
1
用钢直尺检查
6
接缝高低差
0.5
用钢直尺和塞尺检查
（5）成品保护：
1）每次贴砖完毕后，用棉丝将面砖仔细清理干净。镶贴好的面砖应有切实可靠的防止污染的措施，同时要及时清擦干净残留在门窗框、扇上的砂浆。特别是铝合金门窗框、扇，事先应粘贴好保护膜，防止污染。
2）抹灰层在凝结前应防止风干、水冲、撞击和振动。
3）注意其它专业施工时，不要破坏现有成品。
（7）安全技术措施：
1）进入施工现场应戴好安全帽，高空作业时应系好安全带。
2）施工中使用的电动工具及电动设备，均应符合国家现行标准《施工现场临时用电安全技术规范》的规定。
3）脚手架的搭设、拆除、施工过程中的翻板，必须由持证专业人员操作。
4）清理落地灰和碎砖时，严禁从架子上往下抛撒。
5）使用专用粘结材料粘贴面砖时，作业人员应戴橡胶手套，防止粘结材料腐蚀、烧伤皮肤，操作人员应佩戴护目镜、口罩。
（1）工艺流程：
基层处理→修补腻子→刮腻子→施涂第一遍涂料→施涂第二遍涂料→施涂第三遍涂料
（2）基层处理：
首先将墙面等基层上起皮、松动及空鼓等部位清除剔凿，将残留在基层表面上的灰尘、污垢、和砂浆留痕等杂物清除扫净。
（3）修补腻子：
用水石膏将墙面等基层上磕碰的坑凹、缝隙等处分遍找平，干燥后用1号砂纸将凸出处磨平，并将浮尘扫净。
（4）刮腻子：
刮腻子遍数可根据基层的平整度来决定，一般情况为三遍，具体操作方法：第一遍用胶皮刮板横向满刮，一刮板紧接着一刮板，接头不得留槎，每刮一板最后收头时，要注意收的干净利落。干燥后用1号砂纸磨，将浮腻子及斑迹磨平抹光，再将顶棚面轻扫干净。第二遍用胶皮刮板竖向满刮，所用材料和方法同第一遍腻子，干燥后用1号砂纸磨平并轻扫干净。第三遍用胶皮刮板找补腻子，用钢片刮板满刮腻子，将顶棚面等基层刮平刮光，干燥后用细砂纸磨平磨光，注意不要漏磨或将腻子磨穿。
（5）刷涂料：
施涂第一遍涂料施涂顺序为先刷顶板。先将顶板面清扫干净，再用布将顶板面粉尘擦净。涂料使用前搅拌均匀，适当加水稀释，防止头遍涂料施涂不开。干燥后，用细砂纸将前面小疙瘩打磨掉，磨光滑后清扫干净。第二遍涂料操作要求同第一遍涂料，涂刷时从一头开始，逐渐刷向另一头，要注意上下顺刷互相衔接。
（1）涂料的等级和材料品种、颜色应符合设计要求和有关标准的规定。
（2）涂料工程严禁脱皮、漏刷和透底。
（3）质量标准见下表：
序号
项 目
涂料
1
透底、流坠、皱皮
大面无、小面明显处无
2
光亮和光滑
光亮和光滑均匀一致
3
装饰线、分色线平直
偏差不大于1mm
4
颜色、刷纹
颜色一致，无明显刷纹
（1）施涂前应先清理好周围环境，防止尘土飞扬，影响涂料质量。
（2）施涂顶棚面涂料时，不得污染地面、墙面、踢脚线、窗台、门窗及玻璃等已完成的分部分项工程。
（3）最后一遍涂料施涂完后，室内空气要流通，预防漆膜干燥后表面无光或光泽不足。
（4）涂料未干前，不应打扫室内地面，严防灰尘等沾污面层涂料。
（5）涂料顶棚面完工后要妥善保护，不得磕碰污染顶棚面。
（1）工艺流程：
基层清理、除锈→涂刷防锈漆→施涂底漆→施涂第一遍面漆→施涂第二遍面漆
（2）基层处理：
将管道表面基层上锈迹、浮尘清除剔凿干净。
（3）涂刷油漆：
管道施涂第一遍防锈油漆时，先将管道清扫干净，再用布将顶板面粉尘擦净。油漆使用前搅拌均匀，适当稀料稀释，防止头遍油漆施涂不开。干燥后，用细砂纸将前面小疙瘩打磨掉，磨光滑后清扫干净。第二遍油漆操作要求同第一遍一样，涂刷时从管道一头开始，逐渐刷向另一头，严禁跳刷，要注意上下顺刷互相衔接。
（1）油漆的等级和材料品种、颜色应符合设计要求和有关标准的规定。
（2）油漆工程严禁脱皮、漏刷和透底。
（3）质量标准见下表：
序号
项 目
涂料
1
透底、流坠、皱皮
大面无、小面明显处无
2
光亮和光滑
光亮和光滑均匀一致
3
颜色、刷纹
颜色一致，无明显刷纹
（1）施涂前应先清理好周围环境，防止尘土飞扬，影响涂料质量。
（2）油漆施工时，不得污染地面、墙面、踢脚线、窗台、门窗及玻璃等已完成的分部分项工程。
（3）最后一遍油漆施涂完后，室内空气要流通，预防漆膜干燥后表面无光或光泽不足。
（4）油漆未干前，不应打扫室内地面，严防灰尘等沾污面层漆膜。

序号
机械或设备名称
型号规格
数量
国别产地
制造
年份
额定功率
（KW）
生产能力
备注

名称
姓名
职务
职称
主要资历、经验及承担的项目
总部
1、项目主管
2、其它人员

现场1、项目经理
2、项目副经理
3、质量管理
4、材料管理
5、计划管理
6、安全管理
7、施工管理

项目主管
造价员
设备管理员
资料员
项目经理
项目副经理
质量员
材料员
计划管理员
安全员
施工员

高级工程师
工程师
工程师
技术员
高级工程师
高级工程师
工程师
工程师
工程师
技术员
工程师
