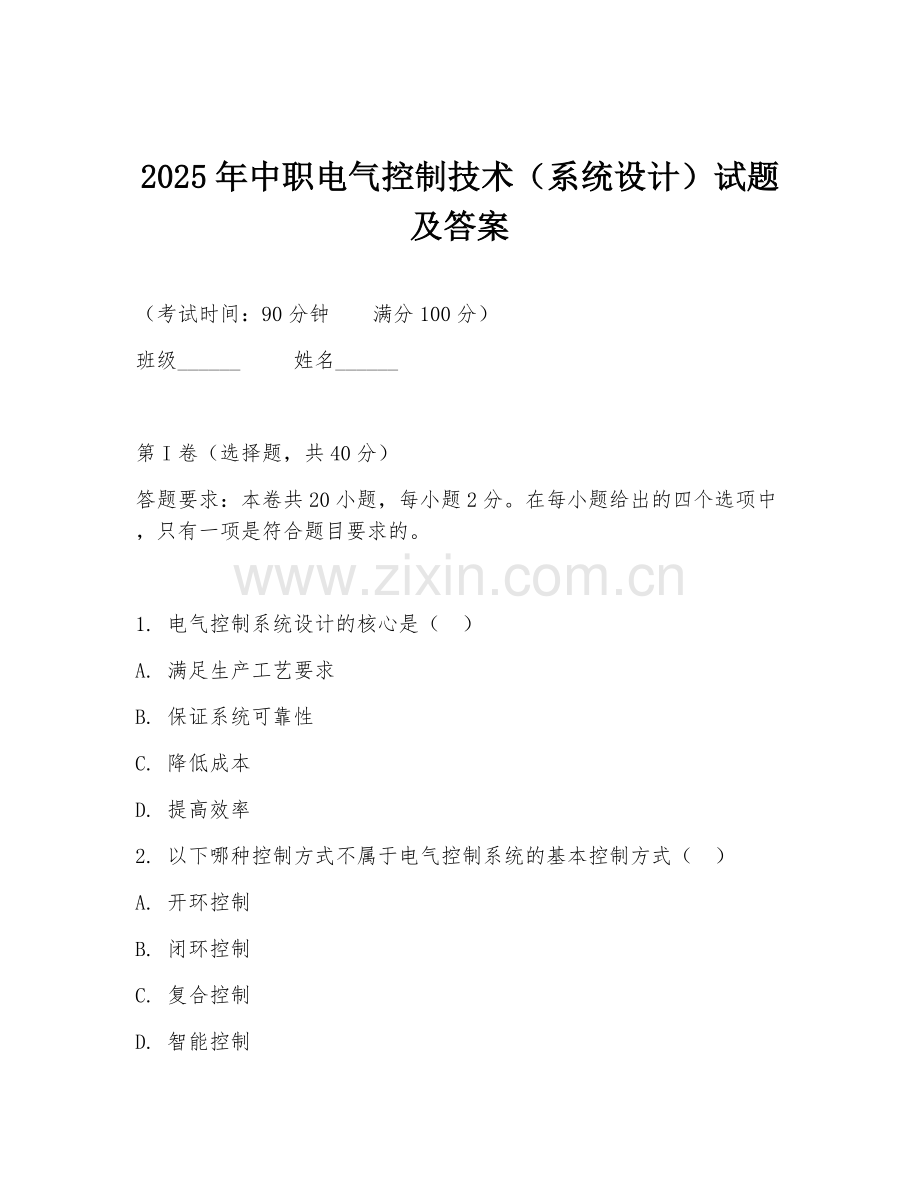

2025年中职电气控制技术（系统设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电气控制系统设计的核心是（ ）
A. 满足生产工艺要求
B. 保证系统可靠性
C. 降低成本
D. 提高效率
2. 以下哪种控制方式不属于电气控制系统的基本控制方式（ ）
A. 开环控制
B. 闭环控制
C. 复合控制
D. 智能控制

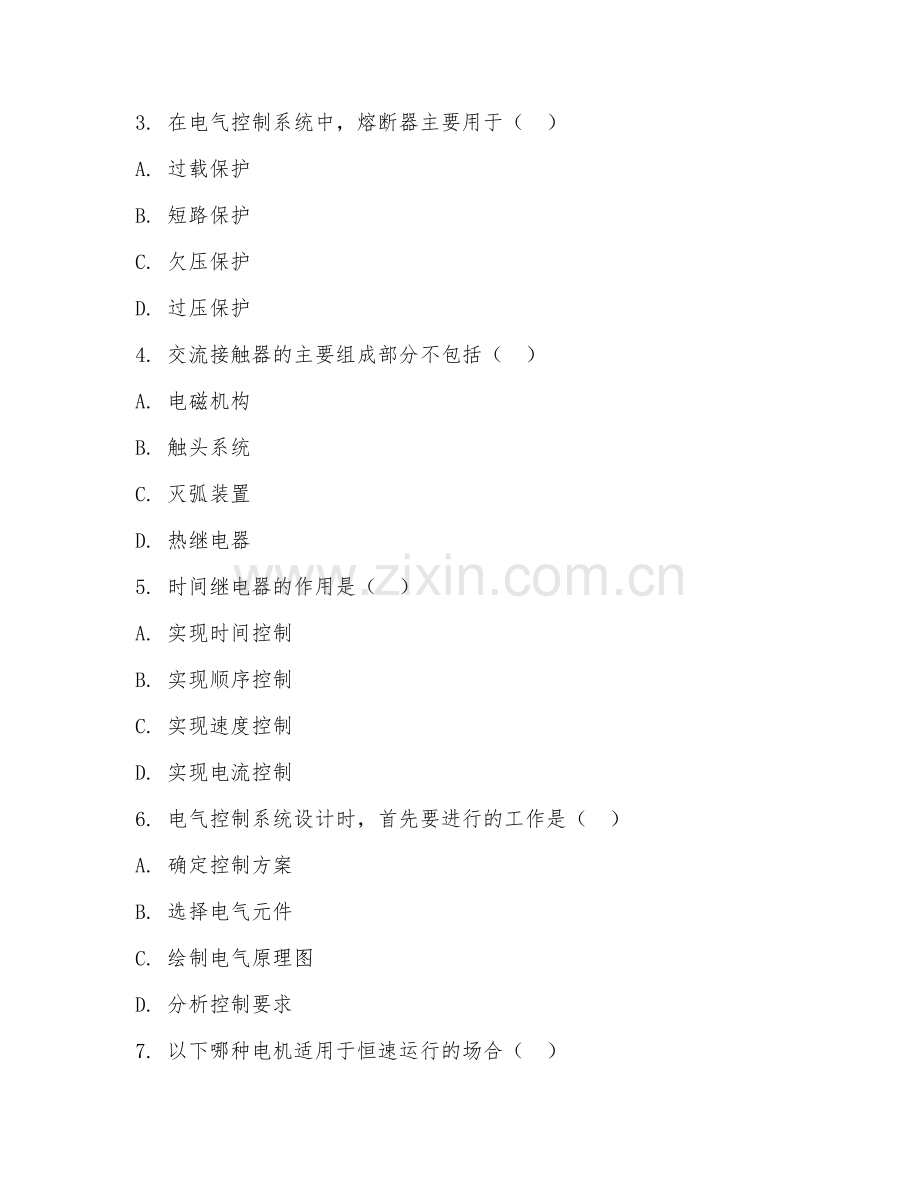

3. 在电气控制系统中，熔断器主要用于（ ）
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护
4. 交流接触器的主要组成部分不包括（ ）
A. 电磁机构
B. 触头系统
C. 灭弧装置
D. 热继电器
5. 时间继电器的作用是（ ）
A. 实现时间控制
B. 实现顺序控制
C. 实现速度控制
D. 实现电流控制
6. 电气控制系统设计时，首先要进行的工作是（ ）
A. 确定控制方案
B. 选择电气元件
C. 绘制电气原理图
D. 分析控制要求
7. 以下哪种电机适用于恒速运行的场合（ ）
A. 直流电动机
B. 笼型异步电动机
C. 绕线式异步电动机
D. 步进电动机
8. 可编程控制器的编程语言中，（ ）类似于继电器控制电路的梯形图。
A. 指令表
B. 梯形图
C. 功能块图
D. 顺序功能图
9. 在电气控制系统中，热继电器主要用于（ ）
A. 过载保护
B.短路保护
C. 欠压保护
D. 过压保护
10. 电气原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其（ ）连接关系来画。
A. 功能
B. 大小
C. 颜色
D. 形状
11. 以下哪种不是常用的电气控制电路保护环节（ ）
A. 短路保护
B. 过载保护
C. 失压保护
D. 功率保护
12. 直流电动机的调速方法不包括（ ）
A. 改变电枢电压调速
B. 改变电枢回路电阻调速
C. 改变磁极对数调速
D. 弱磁调速
13. 交流异步电动机的调速方法中，调速性能最好的是（ ）
A. 变极调速
B. 变频调速
C. 调压调速
D. 转子串电阻调速
14. 可编程控制器的输入/输出点数是指（ ）
A. 输入继电器和输出继电器的数量
B. 定时器和计数器的数量
C.. 寄存器的数量
D. 特殊功能模块的数量
15. 电气控制系统中，按钮一般用于（ ）
A. 长期接通或断开电路
B. 短时间接通或断开小电流电路
C. 过载保护
D. 短路保护
16. 继电器控制系统与可编程控制器控制系统相比，可靠性（ ）
A. 更高
B. 更低
C. 相同
D. 无法比较
17. 在电气控制系统设计中，选择电气元件时，首先应考虑（ ）
A. 元件的价格
B. 元件的型号
C. 元件的性能
D. 元件的外观
18. 以下哪种不属于电气控制系统的故障类型（ ）
A. 短路故障
B. 断路故障
C. 漏电故障
D. 功率不足故障
19. 电气控制系统的接地电阻应不大于（ ）
A. 4Ω
B. 10Ω
C. 20Ω
D. 50Ω
20. 电气控制系统调试的第一步是（ ）
A. 空载调试
B. 负载调试
C. 通电检查
D. 性能测试

第II卷（非选择题，共60分）

二、填空题（每空1分，共10分）
答题要求：请在横线上填写正确答案。

1. 电气控制系统主要由控制电路、______、保护环节等组成。
2. 熔断器的熔体材料一般有______、______等。
3. 交流接触器的触头分为主触头和______触头。
4. 时间继电器按延时方式可分为通电延时型和______延时型。
5. 可编程控制器的编程语言有______、______、功能块图、顺序功能图等。
6. 电气控制系统设计的基本原则包括满足生产工艺要求、______、______、操作维护方便等。

三、判断题（每题2分，共10分）
答题要求：判断下列各题的正误，正确的打“√”，错误的打“×”。

1. 电气控制系统设计时，应尽量采用先进的技术和设备，以提高系统的性能。（ ）
2. 熔断器的额定电流应大于电路的正常工作电流。（ ）
3. 交流接触器的线圈电压可以任意选择。（ ）
4. 可编程控制器只能控制电气设备，不能控制其他类型的设备。（ ）
5. 在电气控制系统中，接地是为了防止触电事故和电气设备的损坏。（ ）

四、简答题（每题10分，共20分）
答题要求：简要回答问题，答案应简洁明了。

1. 简述电气控制系统设计的一般步骤。
2. 说明热继电器的工作原理及在电气控制系统中的作用。

材料：某电气控制系统中，需要对一台三相异步电动机进行控制，要求实现电动机的启动、停止、正反转控制。

五、设计题（20分）
答题要求：根据给定的控制要求，设计一个电气控制电路。

请设计一个满足上述要求的电气控制电路，画出电气原理图，并说明各元件的作用。

答案：
1. A
2. D
3. B
4. D
5. A
6. D
7. B
8. B
9. A
10. A
11. D
12. C
13. B
14. A
15. B
16. B
17. C
18. D
19. A
20. C
二、1. 主电路 2. 铅锑合金、银 3. 辅助 4. 断电 5. 指令表、梯形图 6. 安全可靠、经济合理
三、1. √ 2√ 3. × 4. × 5. √
四、1. 电气控制系统设计一般步骤：首先分析控制要求，明确系统要实现的功能；然后确定控制方案，选择合适的控制方式和控制电路；接着选择电气元件，根据控制要求和方案选择合适的电器元件；再绘制电气原理图，清晰展示电路连接关系；最后进行审核和修改，确保设计的合理性和正确性。
2. 热继电器工作原理：当电动机过载时，电流增大，热元件产生的热量增加，使双金属片受热弯曲变形，推动导板使常闭触头断开，从而切断控制电路，实现过载保护。在电气控制系统中作用是对电动机进行过载保护，防止电动机因过载而损坏。
五、设计的电气控制电路：采用接触器控制电动机的启动、停止和正反转。主电路中，用断路器进行短路保护，接触器主触头控制电动机电源的通断。控制电路中，用按钮实现启动、停止和正反转控制，通过接触器辅助触头实现自锁和互锁功能。热继电器用于过载保护。具体原理图略。
