2025年中职数控加工技术（加工应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 数控加工中，刀具半径补偿的作用主要是（ ）
A. 提高加工精度 B. 简化编程 C. 提高加工效率 D. 延长刀具寿命
2. 数控车床的X轴一般是（ ）
A. 垂直于主轴轴线 B. 平行于主轴轴线 C. 与Z轴同向 D. 与Z轴反向
3. 下列指令中，用于刀具快速定位的是（ ）
A. G00 B. G01 C. G02 D. G03
4. 数控铣床的顺铣是指铣刀的旋转方向与工件的进给方向（ ）
A. 相同 B. 相反 C. 垂直 D. 无关

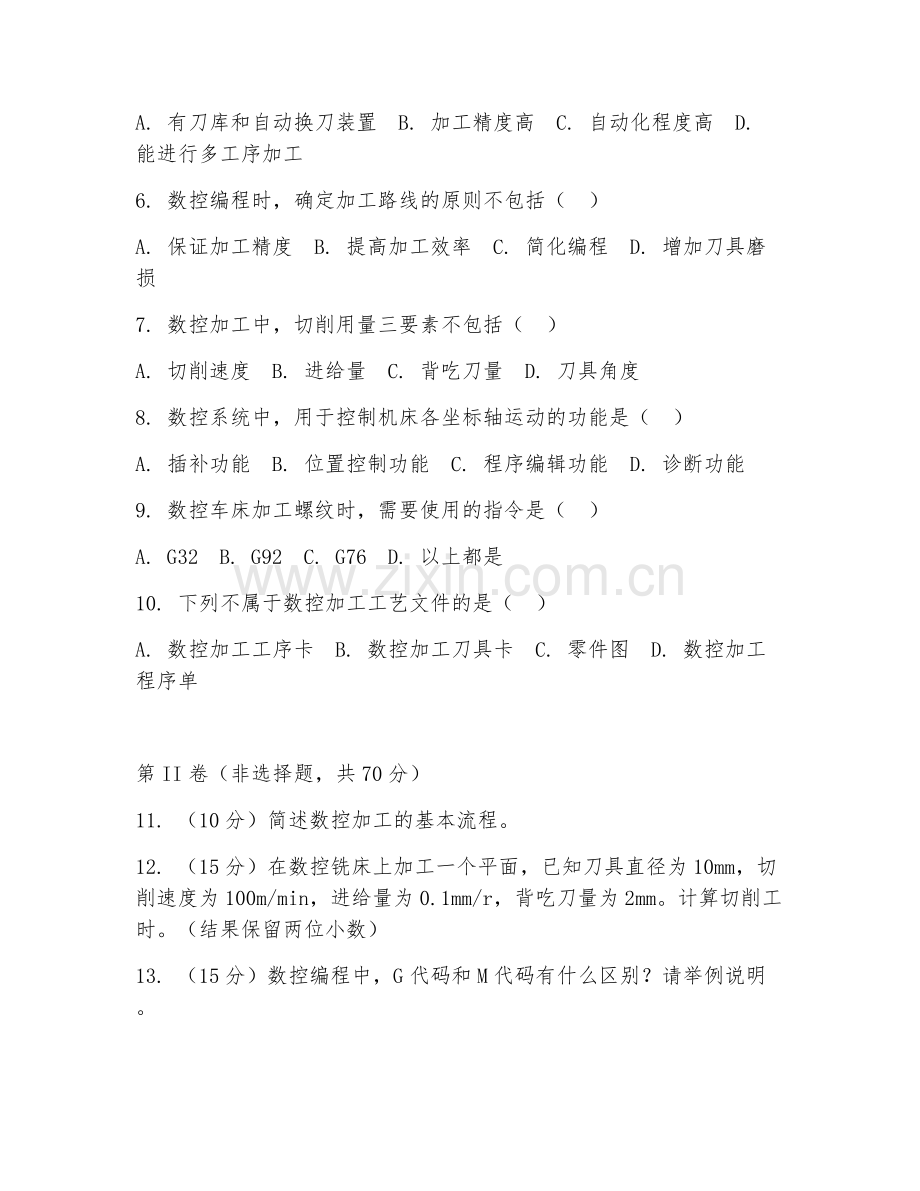

5. 加工中心与普通数控铣床、镗床的主要区别是（ ）
A. 有刀库和自动换刀装置 B. 加工精度高 C. 自动化程度高 D. 能进行多工序加工
6. 数控编程时，确定加工路线的原则不包括（ ）
A. 保证加工精度 B. 提高加工效率 C. 简化编程 D. 增加刀具磨损
7. 数控加工中，切削用量三要素不包括（ ）
A. 切削速度 B. 进给量 C. 背吃刀量 D. 刀具角度
8. 数控系统中，用于控制机床各坐标轴运动的功能是（ ）
A. 插补功能 B. 位置控制功能 C. 程序编辑功能 D. 诊断功能
9. 数控车床加工螺纹时，需要使用的指令是（ ）
A. G32 B. G92 C. G76 D. 以上都是
10. 下列不属于数控加工工艺文件的是（ ）
A. 数控加工工序卡 B. 数控加工刀具卡 C. 零件图 D. 数控加工程序单

第II卷（非选择题，共70分）
11. （10分）简述数控加工的基本流程。
12. （15分）在数控铣床上加工一个平面，已知刀具直径为10mm，切削速度为100m/min，进给量为0.1mm/r，背吃刀量为2mm。计算切削工时。（结果保留两位小数）
13. （15分）数控编程中，G代码和M代码有什么区别？请举例说明。
14. （15分）阅读以下零件图，编写数控车削加工程序。要求：粗车循环采用G71，精车循环采用G70，螺纹加工采用G92。
材料：45钢，毛坯尺寸：φ棒料80mm×200mm。
零件图：（此处省略零件图具体内容，你可自行补充）
15. （15分）材料：在数控加工中，经常会遇到各种加工误差。例如，在车削外圆时，发现工件直径尺寸比图纸要求大了0.05mm。请分析可能导致这种误差的原因，并提出相应的解决措施。

答案：1. B 2. A 3. A 4. A 5. A 6. D 7. D 8. B 9. D 10. C 11. 数控加工基本流程：分析零件图纸，确定加工工艺；编写数控加工程序；将程序传输到数控系统；装夹工件和刀具；对刀，设置刀具参数；启动数控系统，自动加工；加工过程中监控，及时处理异常；加工完成后，测量工件尺寸，检验加工精度；清理机床，整理工作场地。 12. 首先计算主轴转速n = 100×1000÷(π×10)≈3183.10r/min。然后计算切削工时t = L÷(n×f)，L为加工长度，这里未提及，假设加工长度为100mm，则t = 100÷(3183.10×0.1)≈0.03min。 13. G代码是准备功能代码，用于指定机床的运动方式、刀具补偿等，如G00、G01等。M代码是辅助功能代码，用于控制机床的辅助动作，如M03主轴正转、M05主轴停止等。区别在于G代码主要控制加工运动，M代码主要控制机床辅助动作。 14. 程序如下：（此处省略具体程序内容，你可根据实际零件图编写） 15. 可能原因：刀具磨损，导致切削刃变钝，吃刀量增大；刀具安装不准确，刀尖高于或低于工件中心；切削参数选择不当，如切削速度过高、进给量过大；机床精度问题，如丝杠间隙、导轨磨损等。解决措施：更换刀具；重新安装刀具，确保刀尖高度正确；调整切削参数；检查机床精度，进行维修或调整。
