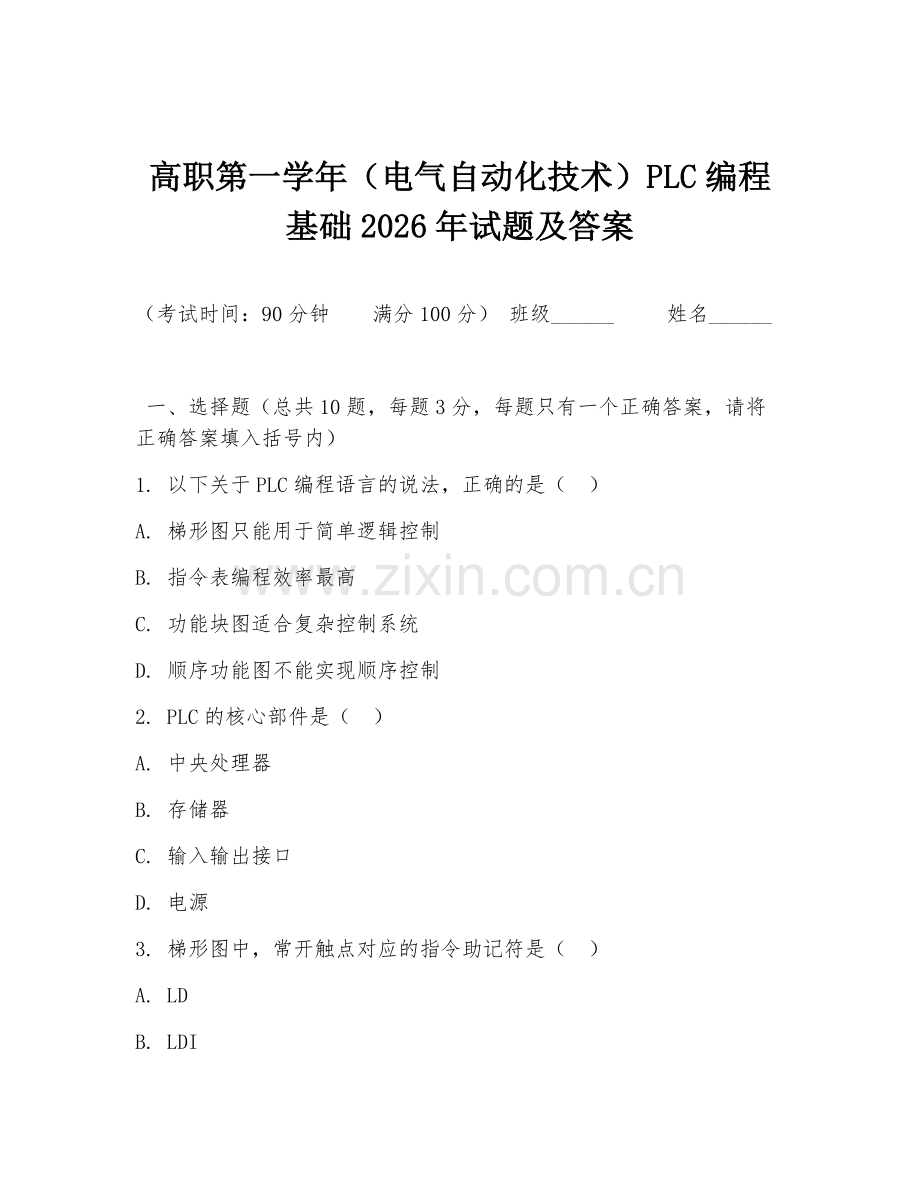

高职第一学年（电气自动化技术）PLC编程基础2026年试题及答案.doc

高职第一学年（电气自动化技术）PLC编程基础2026年试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 以下关于PLC编程语言的说法，正确的是（ ）
A. 梯形图只能用于简单逻辑控制
B. 指令表编程效率最高
C. 功能块图适合复杂控制系统
D. 顺序功能图不能实现顺序控制
2. PLC的核心部件是（ ）
A. 中央处理器
B. 存储器
C. 输入输出接口
D. 电源
3. 梯形图中，常开触点对应的指令助记符是（ ）
A. LD
B. LDI
C. OUT
D. AND

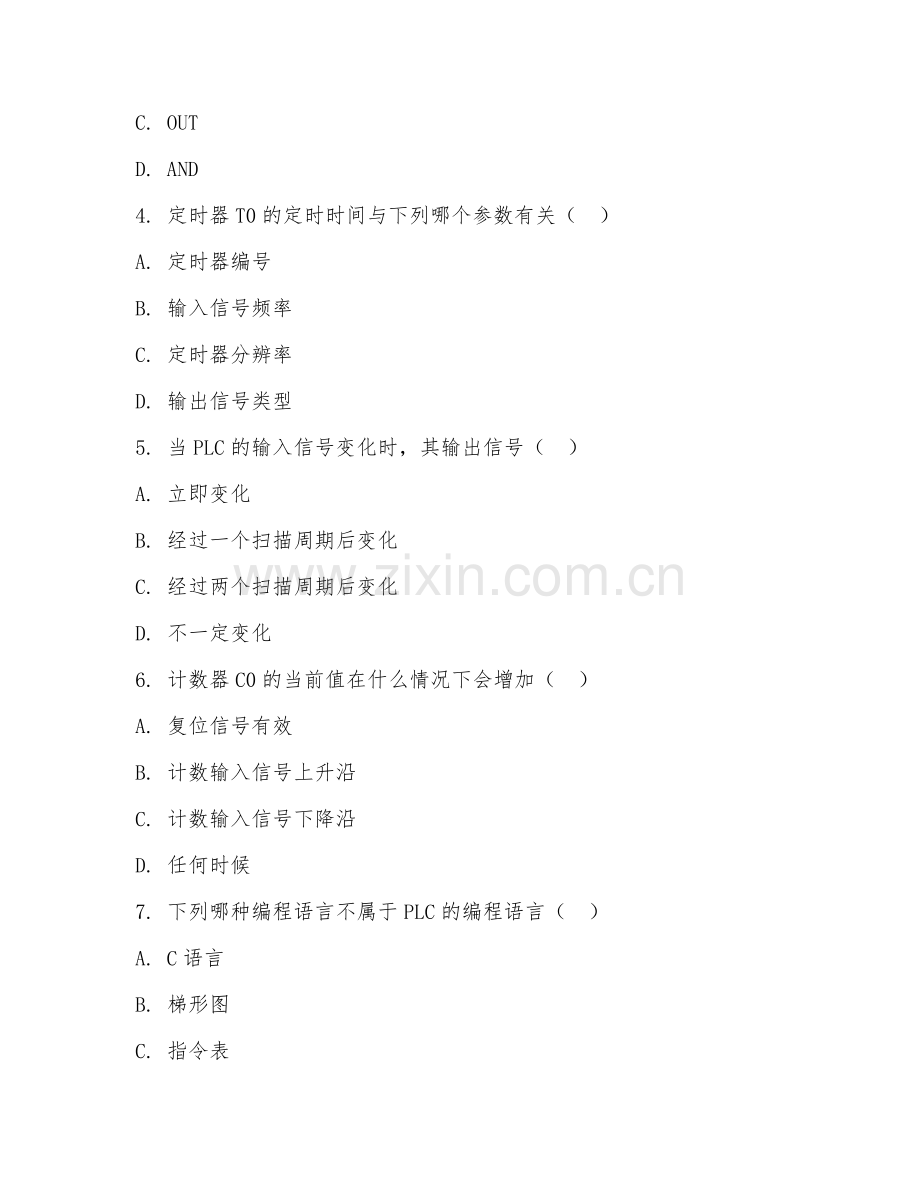

4. 定时器T0的定时时间与下列哪个参数有关（ ）
A. 定时器编号
B. 输入信号频率
C. 定时器分辨率
D. 输出信号类型
5. 当PLC的输入信号变化时，其输出信号（ ）
A. 立即变化
B. 经过一个扫描周期后变化
C. 经过两个扫描周期后变化
D. 不一定变化
6. 计数器C0的当前值在什么情况下会增加（ ）
A. 复位信号有效
B. 计数输入信号上升沿
C. 计数输入信号下降沿
D. 任何时候
7. 下列哪种编程语言不属于PLC的编程语言（ ）
A. C语言
B. 梯形图
C. 指令表
D. 功能块图
8. PLC的扫描周期主要取决于（ ）
A. 程序长度
B. 输入信号数量
C. 输出信号数量
D. 以上都是
9. 输出继电器Y0的线圈在梯形图中如何表示（ ）
A. 一个长方框
B. 一个常开触点
C. 一个常闭触点
D. 一个小圆圈
10. 当PLC处于RUN状态时，以下哪种操作可以修改程序（ ）
A. 直接修改
B. 先切换到STOP状态再修改
C. 不能修改
D. 以上都不对

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内）
1. 以下哪些属于PLC的编程语言（ ）
A. 梯形图
B. 指令表
C. 功能块图
D. 顺序功能图
2. PLC的输入接口可以连接以下哪些设备（ ）
A. 按钮
B. 传感器
C. 接触器
D. 指示灯
3. 定时器的类型有（ ）
A. 接通延时定时器
B. 断开延时定时器
C. 保持型接通延时定时器
D. 以上都是
4. 计数器的类型有（ ）
A. 增计数器
B. 减计数器
C. 增减计数器
D. 双向计数器
5. 以下哪些是PLC的编程语言特点（ ）
A. 直观易懂
B. 编程效率高
C. 适合工业控制
D. 与计算机编程语言相似

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. PLC只能用于工业控制领域。（ ）
2. 梯形图中的触点可以无限次串联和并联。（ ）
3. 定时器的定时时间到后，其常开触点闭合，常闭触点断开。（ ）
4. 计数器的当前值达到设定值后，其常开触点闭合，常闭触点断开。（ ）
5. PLC的输出继电器可以直接驱动外部负载。（ ）
6. 指令表编程比梯形图编程更难理解。（ ）
7. 功能块图编程适合初学者。（ ）
8. 顺序功能图可以实现复杂的顺序控制。（ ）
9. PLC的扫描周期越短越好，可以提高控制精度。（ ）
10. 输入继电器的线圈可以在梯形图中出现。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）
1. 简述PLC的工作原理。
2. 说明梯形图中常开触点和常闭触点的区别。
3. 如何使用定时器实现一个定时3秒的控制程序？

五、编程题（总共2题，请写出完整的梯形图程序）
1. 设计一个电机正反转控制程序，要求按下正转按钮电机正转，按下反转按钮电机反转，按下停止按钮电机停止。
2. 编写一个程序，实现当输入信号X0接通5秒后，输出信号Y0接通，同时计数器C0开始计数，当C0计数值达到10时，输出信号Y1接通。

答案：
一、1.C 2.A 3.A 4.C 5.B 6.B 7.A 8.D 9.A 10.B
二、1.ABCD 2.AB 3.ABCD 4.ABC 5.ABC
三、1.× 2.√ 3.√ 4.√ 5.√ 6.√ 7.× 8.√ 9.× 10.×
四、1. PLC采用循环扫描工作方式，依次对输入信号进行采样，执行用户程序，刷新输出状态。
2. 常开触点在对应的输入信号为ON时闭合，常闭触点在对应的输入信号为ON时断开。
3. 选用合适分辨率的定时器，设置定时时间常数，在梯形图中编写定时器相关指令，使定时器定时3秒后输出相应信号。
五略（因篇幅原因，梯形图程序无法详细列出，可根据所学知识自行编写）
