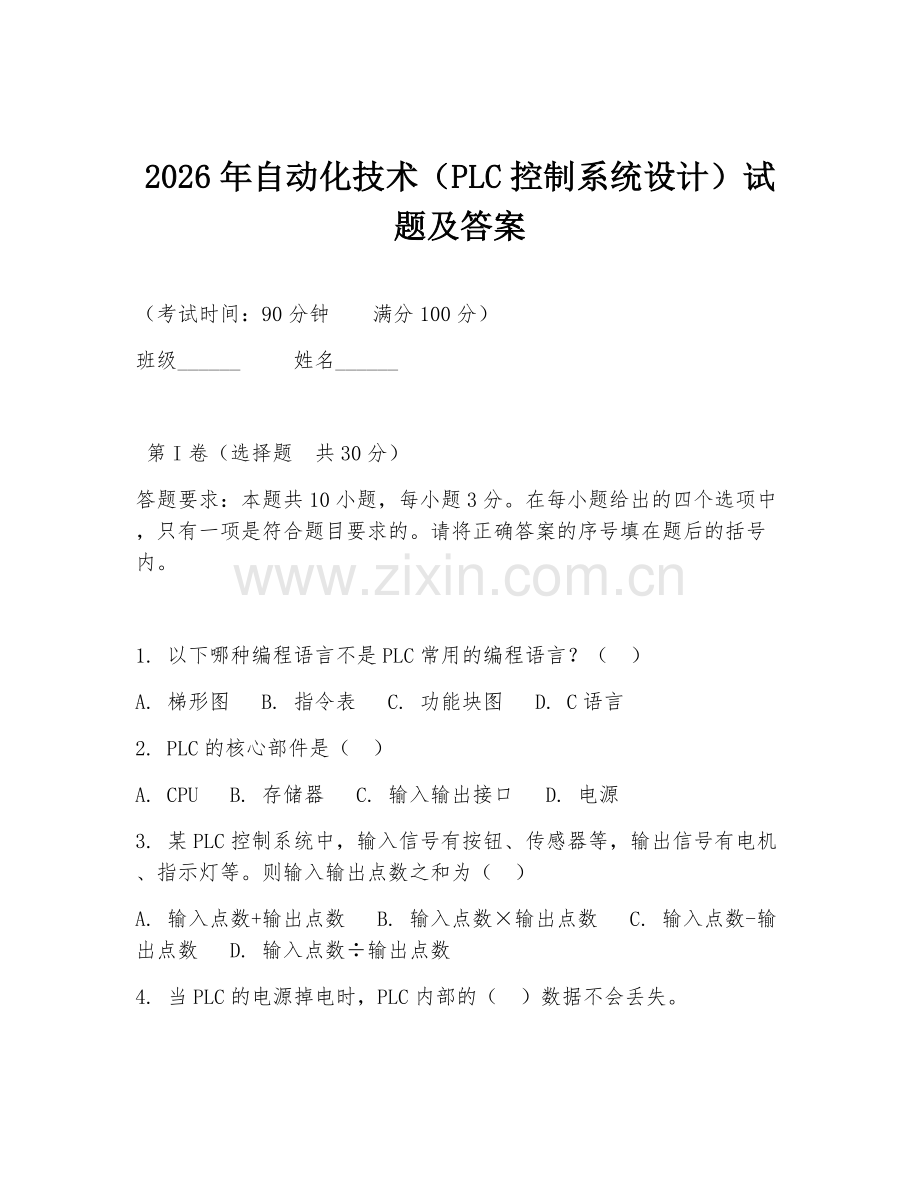

2026年自动化技术（PLC控制系统设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 以下哪种编程语言不是PLC常用的编程语言？（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. C语言
2. PLC的核心部件是（ ）
A. CPU B. 存储器 C. 输入输出接口 D. 电源
3. 某PLC控制系统中，输入信号有按钮、传感器等，输出信号有电机、指示灯等。则输入输出点数之和为（ ）
A. 输入点数+输出点数 B. 输入点数×输出点数 C. 输入点数-输出点数 D. 输入点数÷输出点数

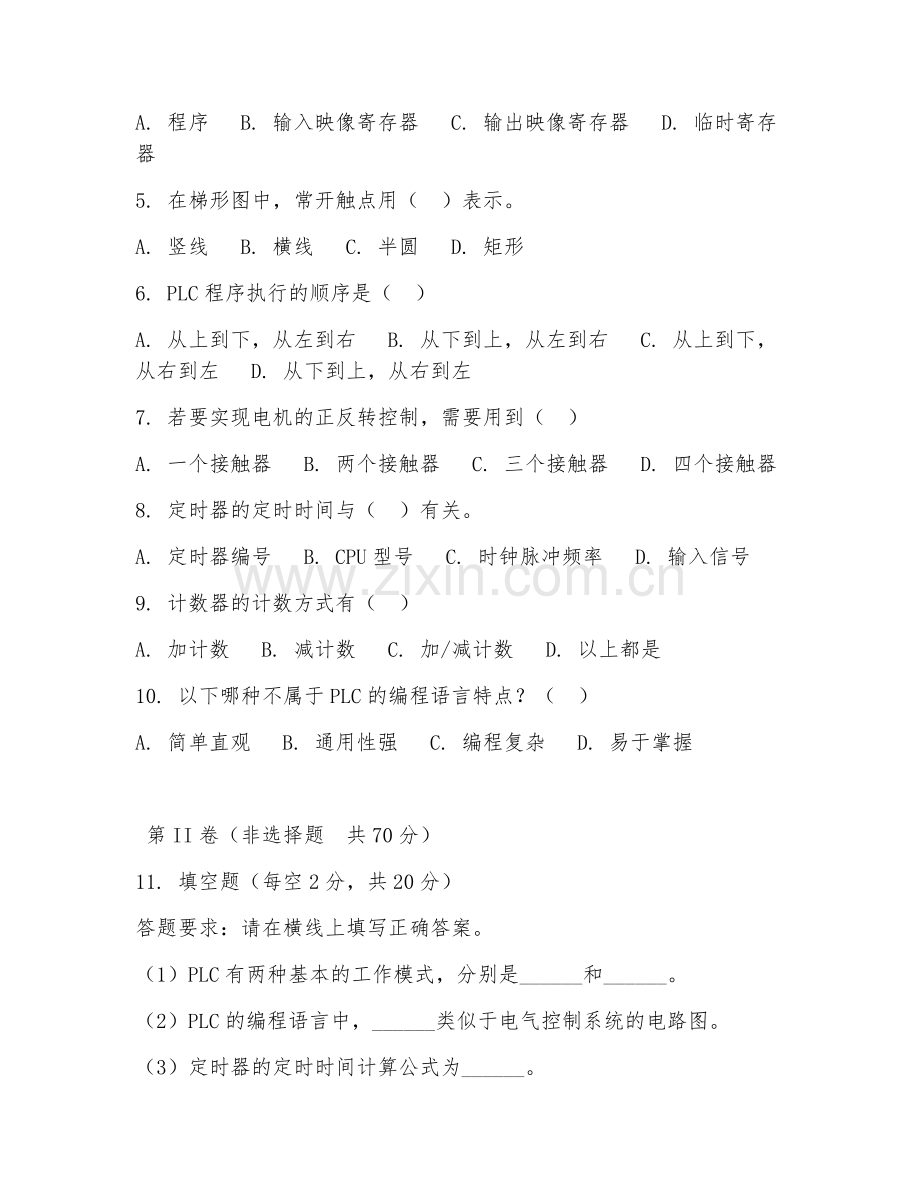

4. 当PLC的电源掉电时，PLC内部的（ ）数据不会丢失。
A. 程序 B. 输入映像寄存器 C. 输出映像寄存器 D. 临时寄存器
5. 在梯形图中，常开触点用（ ）表示。
A. 竖线 B. 横线 C. 半圆 D. 矩形
6. PLC程序执行的顺序是（ ）
A. 从上到下，从左到右 B. 从下到上，从左到右 C. 从上到下，从右到左 D. 从下到上，从右到左
7. 若要实现电机的正反转控制，需要用到（ ）
A. 一个接触器 B. 两个接触器 C. 三个接触器 D. 四个接触器
8. 定时器的定时时间与（ ）有关。
A. 定时器编号 B. CPU型号 C. 时钟脉冲频率 D. 输入信号
9. 计数器的计数方式有（ ）
A. 加计数 B. 减计数 C. 加/减计数 D. 以上都是
10. 以下哪种不属于PLC的编程语言特点？（ ）
A. 简单直观 B. 通用性强 C. 编程复杂 D. 易于掌握

第II卷（非选择题 共70分）
11. 填空题（每空2分，共20分）
答题要求：请在横线上填写正确答案。
（1）PLC有两种基本的工作模式，分别是______和______。
（2）PLC的编程语言中，______类似于电气控制系统的电路图。
（3）定时器的定时时间计算公式为______。
（4）计数器的当前值达到设定值时，其常开触点______，常闭触点______。
（5）PLC的输入接口电路一般采用______隔离。
12. 简答题（每题10分，共20分）
答题要求：简要回答问题，要点突出，逻辑清晰。
（1）简述PLC控制系统设计的一般步骤。
（2）说明PLC的输入输出接口电路的作用及类型。
13. 程序设计题（20分）
答题要求：根据题目要求，设计PLC梯形图程序。
某自动化生产线，要求当按下启动按钮SB1后，电机M1启动运行10秒，然后电机M2启动运行5秒，最后电机M1和M2同时停止。请设计该控制系统的梯形图程序。
14. 案例分析题（10分）
答题要求：阅读以下案例，分析问题并回答。
在一个PLC控制系统中，发现电机启动后运行一段时间就自动停止，检查程序和输入输出信号均正常。经过仔细观察，发现电机停止时，PLC的输出指示灯仍亮。请分析可能的原因及解决方法。
案例材料：一个PLC控制系统用于控制电机的启动和停止，电机启动后运行一段时间自动停止，PLC输出指示灯在电机停止时仍亮。
15. 综合应用题（10分）
答题要求：根据题目要求，综合运用所学知识进行解答。
设计一个PLC控制系统，实现对一个水箱水位的自动控制。要求：当水箱水位低于下限水位时，水泵启动向水箱注水；当水箱水位高于上限水位时，水泵停止注水。请画出该控制系统的梯形图程序，并说明程序的工作原理。
案例材料：设计一个PLC控制系统用于控制水箱水位，当水位低于下限水位时水泵启动注水，高于上限水位时水泵停止注水。

答案：
1. D
2. A
3. A
4. A
5. C
6. A
7. B
8. C
9. D
10. C
11. （1）运行模式、停止模式；（2）梯形图；（3）定时时间=预设值×时钟周期；（4）闭合、断开；（5）光电耦合器
12. （1）确定控制要求、选择PLC型号、分配I/O点、设计梯形图程序、程序调试与优化、系统安装与调试。（2）作用：实现PLC与外部设备的电气连接。类型：数字量输入接口、数字量输出接口、模拟量输入接口、模拟量输出接口。
13. 程序设计思路：按下SB1，M1启动计时10秒，10秒到M2启动计时5秒，5秒到M1和M2停止。梯形图程序如下：LD SB1，OUT M1，TON T0 K100，LD T0，OUT M2，TON T1 K50，LD T1，OUT M1，OUT M2。
14. 可能原因：电机过载保护动作或电机故障。解决方法：检查电机是否过载，如有则调整负载或更换电机；检查电机是否有故障，如有则维修或更换电机。
15. 梯形图程序：用液位传感器检测水位，低于下限水位时启动水泵，高于上限水位时停止水泵。工作原理：当水位低于下限水位时，液位传感器信号使PLC输入点接通，执行程序启动水泵；当水位高于上限水位时，液位传感器信号使PLC输入点接通，执行程序停止水泵。
