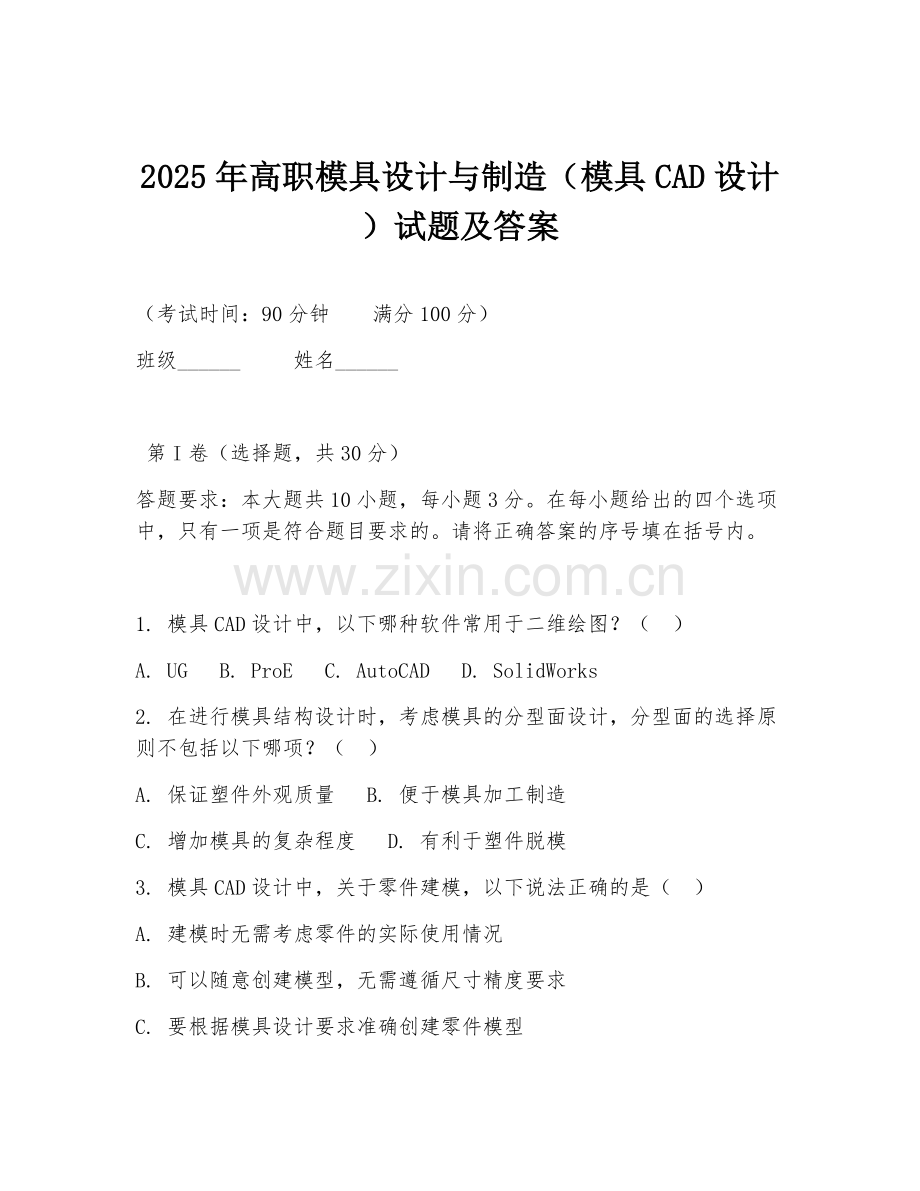

2025年高职模具设计与制造（模具CAD设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 模具CAD设计中，以下哪种软件常用于二维绘图？（ ）
A. UG B. ProE C. AutoCAD D. SolidWorks
2. 在进行模具结构设计时，考虑模具的分型面设计，分型面的选择原则不包括以下哪项？（ ）
A. 保证塑件外观质量 B. 便于模具加工制造
C. 增加模具的复杂程度 D. 有利于塑件脱模
3. 模具CAD设计中，关于零件建模，以下说法正确的是（ ）
A. 建模时无需考虑零件的实际使用情况
B. 可以随意创建模型，无需遵循尺寸精度要求
C. 要根据模具设计要求准确创建零件模型

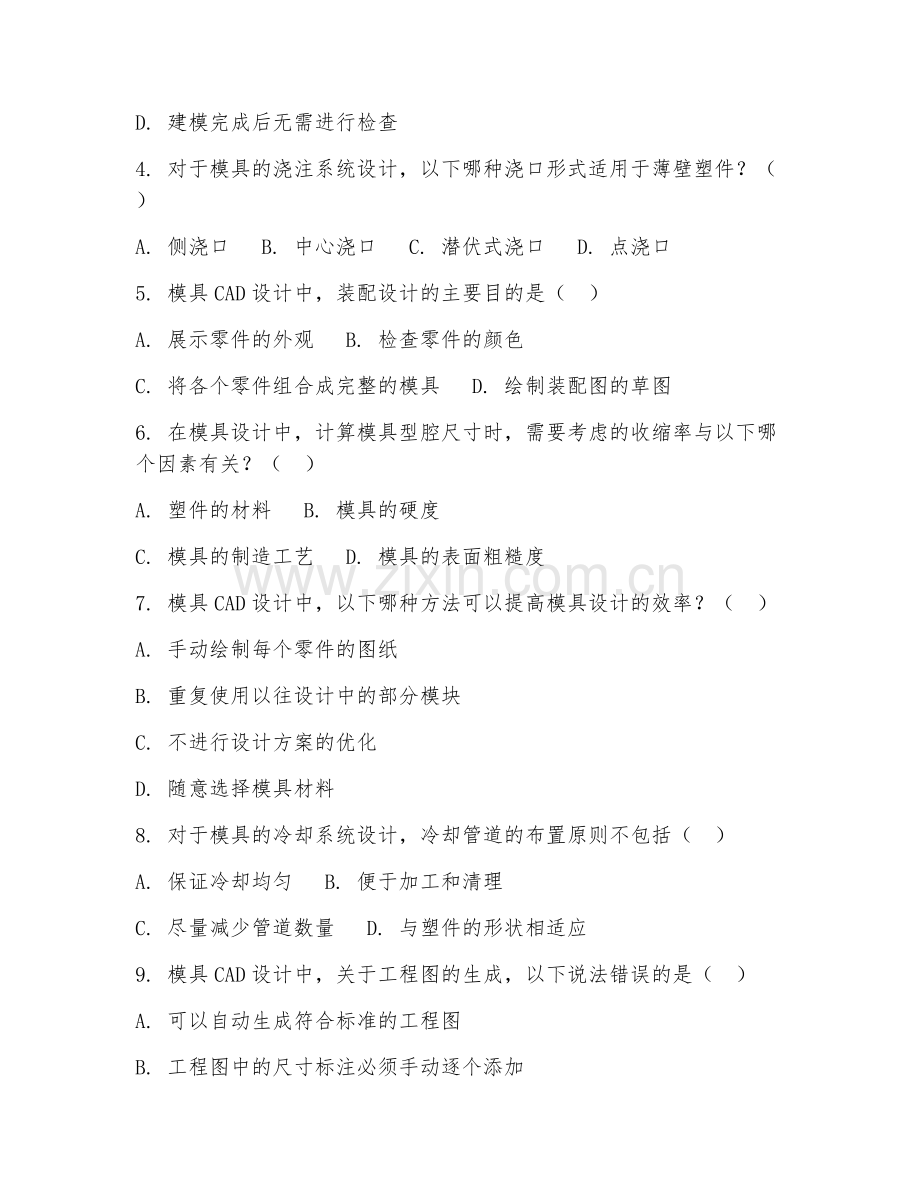

D. 建模完成后无需进行检查
4. 对于模具的浇注系统设计，以下哪种浇口形式适用于薄壁塑件？（ ）
A. 侧浇口 B. 中心浇口 C. 潜伏式浇口 D. 点浇口
5. 模具CAD设计中，装配设计的主要目的是（ ）
A. 展示零件的外观 B. 检查零件的颜色
C. 将各个零件组合成完整的模具 D. 绘制装配图的草图
6. 在模具设计中，计算模具型腔尺寸时，需要考虑的收缩率与以下哪个因素有关？（ ）
A. 塑件的材料 B. 模具的硬度
C. 模具的制造工艺 D. 模具的表面粗糙度
7. 模具CAD设计中，以下哪种方法可以提高模具设计的效率？（ ）
A. 手动绘制每个零件的图纸
B. 重复使用以往设计中的部分模块
C. 不进行设计方案的优化
D. 随意选择模具材料
8. 对于模具的冷却系统设计，冷却管道的布置原则不包括（ ）
A. 保证冷却均匀 B. 便于加工和清理
C. 尽量减少管道数量 D. 与塑件的形状相适应
9. 模具CAD设计中，关于工程图的生成，以下说法错误的是（ ）
A. 可以自动生成符合标准的工程图
B. 工程图中的尺寸标注必须手动逐个添加
C. 要保证工程图与三维模型的一致性
D. 工程图能够直观展示模具的结构和尺寸
10. 在模具设计中，分析塑件的成型工艺时，不需要考虑以下哪个因素？（ ）
A. 塑件的批量大小 B. 模具的制造厂家
C. 塑件的成型设备 D. 塑件的成型温度

第II卷（非选择题，共70分）
11. 简答题（总共2题，每题10分，答题要求）：简述模具CAD设计中三维建模的一般流程。简述模具浇注系统的作用及设计要点。
12. 绘图题（总共1题，每题20分，答题要求）：请使用AutoCAD软件绘制一个简单模具零件的二维视图，标注出主要尺寸。（零件形状自定，但要符合模具零件的特点）
13. 案例分析题（总共1题，每题20分，答题要求）：某塑料制品厂要生产一种塑料外壳，现委托你进行模具设计。已知塑件尺寸为长100mm、宽80mm、高50mm，材料为ABS。请分析该模具设计的要点，并给出初步的设计方案。
14. 材料分析题（总共1题，每题20分，答题要求）：阅读以下材料：在模具CAD设计中，随着数字化技术的不断发展，可以利用计算机模拟软件对模具的成型过程进行模拟分析。通过模拟，可以预测塑件的成型质量，如是否会出现缩痕、气泡等缺陷，还可以优化模具的结构设计和工艺参数。例如，在某汽车覆盖件模具设计中，通过模拟分析发现原设计的冷却系统不合理，导致塑件冷却不均匀，出现了变形问题。经过调整冷却管道的布局和冷却介质的流速等参数后，再次模拟，塑件的成型质量得到了显著提高。问题：请结合材料，阐述模具CAD设计中模拟分析的重要性及应用实例。
15. 方案设计题（总共1题，每题20分，答题要求）：设计一套用于生产手机后盖的注塑模具。要求简述模具的整体结构组成，包括型腔、型芯、浇注系统、冷却系统等部分的设计思路，并说明各部分的作用。

答案：1. C 2. C 3. C 4. A 5. C 6. A 7. B 8. C 9. B 10. B 11. 三维建模一般流程：首先明确设计要求，然后创建草图，接着利用特征工具构建三维实体，再进行细节设计和修改，最后检查模型的准确性和完整性。浇注系统作用：将塑料熔体平稳且均匀地输送到型腔中，填充型腔并使其冷却固化成型。设计要点：要根据塑件形状、尺寸、成型工艺等选择合适的浇口形式和尺寸，保证熔体流动顺畅，避免出现缺陷。 13. 要点：分析塑件材料特性确定成型工艺参数；根据尺寸设计合适的型腔和型芯结构保证成型精度；设计合理的浇注系统确保熔体顺利填充；考虑冷却系统均匀冷却防止变形。方案：型腔型芯采用镶拼结构便于加工和维修；侧浇口进料；冷却管道采用循环水冷却。 14. 重要性：能预测塑件成型质量，优化模具结构和工艺参数，提高设计准确性和可靠性。应用实例：汽车覆盖件模具设计中，通过模拟发现冷却系统问题，调整后提高了塑件成型质量。 15. 整体结构组成：型腔用于成型手机后盖外形，型芯成型内部结构。浇注系统采用侧浇口，使熔体平稳进入型腔。冷却系统用循环水冷却管道，保证塑件均匀冷却。作用：型腔和型芯决定塑件形状，浇注系统输送熔体，冷却系统控制冷却速度，确保塑件质量。
