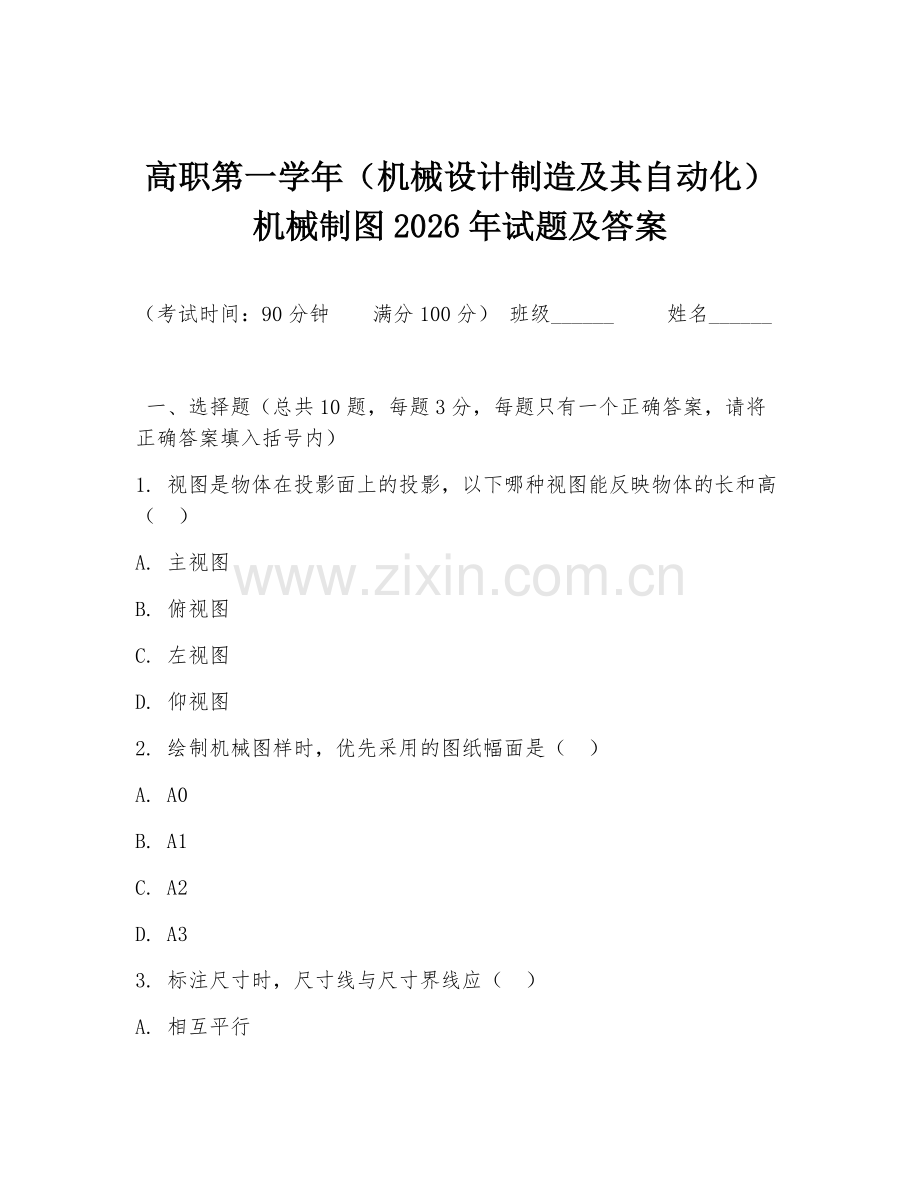

高职第一学年（机械设计制造及其自动化）机械制图2026年试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 视图是物体在投影面上的投影，以下哪种视图能反映物体的长和高（ ）
A. 主视图
B. 俯视图
C. 左视图
D. 仰视图
2. 绘制机械图样时，优先采用的图纸幅面是（ ）
A. A0
B. A1
C. A2
D. A3
3. 标注尺寸时，尺寸线与尺寸界线应（ ）

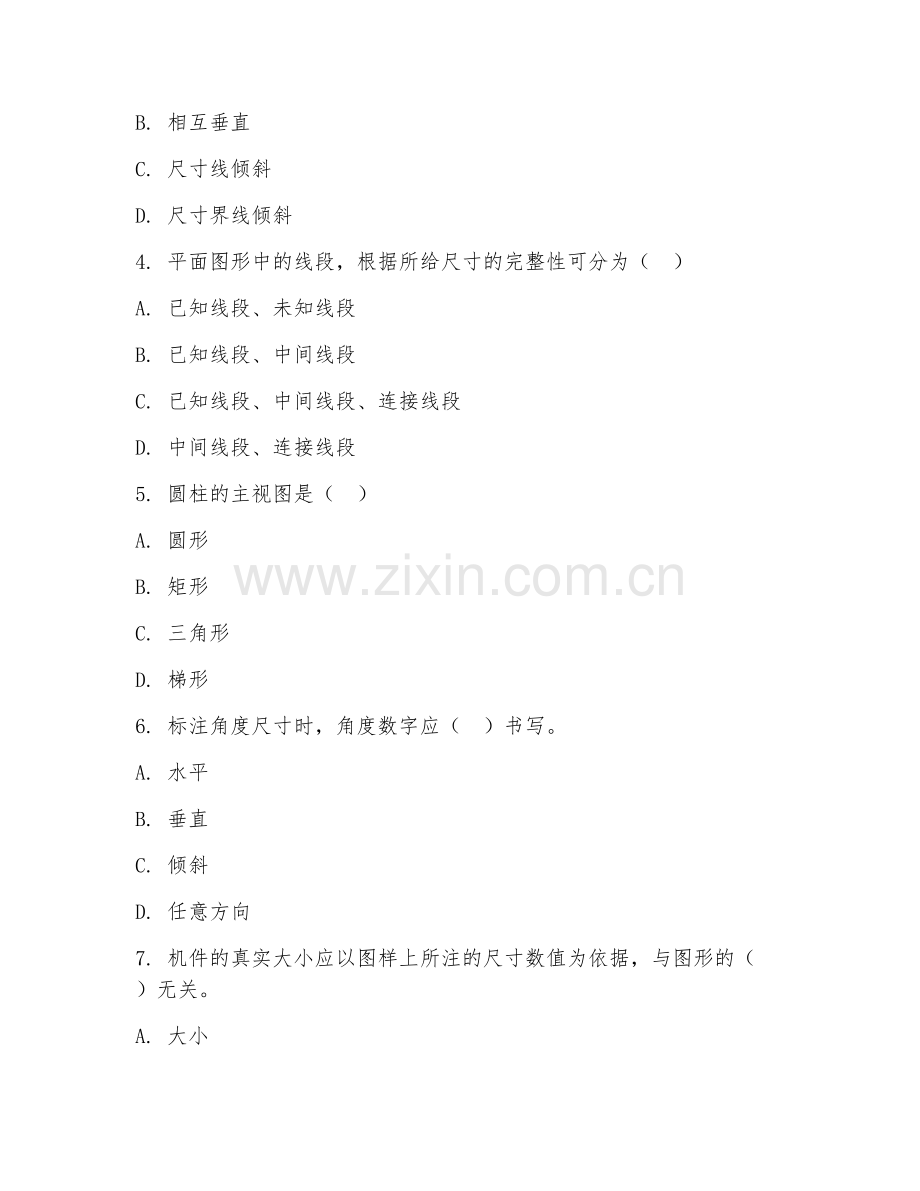

A. 相互平行
B. 相互垂直
C. 尺寸线倾斜
D. 尺寸界线倾斜
4. 平面图形中的线段，根据所给尺寸的完整性可分为（ ）
A. 已知线段、未知线段
B. 已知线段、中间线段
C. 已知线段、中间线段、连接线段
D. 中间线段、连接线段
5. 圆柱的主视图是（ ）
A. 圆形
B. 矩形
C. 三角形
D. 梯形
6. 标注角度尺寸时，角度数字应（ ）书写。
A. 水平
B. 垂直
C. 倾斜
D. 任意方向
7. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的（ ）无关。
A. 大小
B. 比例
C. 形状
D. 位置
8. 局部视图的断裂边界用（ ）表示。
A. 粗实线
B. 细实线
C. 波浪线
D. 点划线
9. 移出断面图的轮廓线用（ ）绘制。
A. 粗实线
B. 细实线
C. 波浪线
D. 点划线
10. 重合断面图的轮廓线用（ ）绘制。
A. 粗实线
B. 细实线
C. 波浪线
D. 点划线

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内）
1. 视图包括（ ）
A. 主视图
B. 俯视图
C. 左视图
D. 右视图
E. 仰视图
F. 后视图
2. 尺寸标注的基本要求有（ ）
A. 正确
B. 完整
C. 清晰
D. 合理
E. 美观
3. 平面图形中的尺寸可分为（ ）
A. 定形尺寸
B. 定位尺寸
C. 总体尺寸
D. 尺寸基准
E. 尺寸公差
4. 常见的立体表面的取点方法有（ ）
A. 积聚性法
B. 辅助素线法
C. 辅助平面法
D. 换面法
E. 旋转法
5. 剖视图的分类有（ ）
A. 全剖视图
B. 半剖视图
C. 局部剖视图
D. 阶梯剖视图
E. 旋转剖视图

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 视图只能表达物体的外部形状，不能表达内部结构。（ ）
2. 标注尺寸时，尺寸数字必须注写在尺寸线的上方。（ ）
3. 平面图形中的尺寸基准只能有一个。（ ）
4. 圆柱的俯视图是一个圆。（ ）
5. 机件的可见轮廓线用粗实线绘制。（ ）
6. 局部视图是将机件的某一部分向基本投影面投射所得的视图。（ ）
7. 移出断面图应画在视图之外，轮廓线用粗实线绘制。（ ）
8. 重合断面图的轮廓线用细实线绘制。（ ）
9. 剖视图中，剖切平面与机件接触的部分称为剖面区域。（ ）
10. 全剖视图适用于外形简单、内部结构复杂的机件。（ ）

四、简答题（总共3题，每题10分）
1. 简述视图的分类及各自的特点。
2. 尺寸标注的步骤是什么？
3. 说明剖视图的剖切方法有哪些。

五、绘图题（总共1题，20分）
画出一个简单的组合体（如一个带孔的圆柱体和一个长方体组合）的三视图，并标注尺寸。要求尺寸标注完整、清晰，视图表达准确。

答案：
一、1. A 2. D 3. B 4. C 5. B 6. A 7. B 8. C 9. A 10. B
二、1. ABCDEF 2. ABCD 3. ABC 答案：4. ABC 5. ABCDE
三、1. √ 2. × 3. × 4. √ 5. √ 6. √ 7. √ 8. √ 9. √ 10. √
四、1. 视图分为基本视图（主视图、俯视图、左视图、右视图、仰视图、后视图），能反映物体不同方向的形状；局部视图，表达机件局部形状；斜视图，用于表达机件倾斜部分的真实形状。
2. 确定尺寸基准；标注定形尺寸；标注定位尺寸；标注总体尺寸；检查尺寸标注的正确性和完整性。
3. 单一剖切平面剖切；几个平行的剖切平面剖切；几个相交的剖切平面剖切（交线垂直于某一投影面）。
五、绘图略（需按要求画出组合体的三视图并准确标注尺寸）
