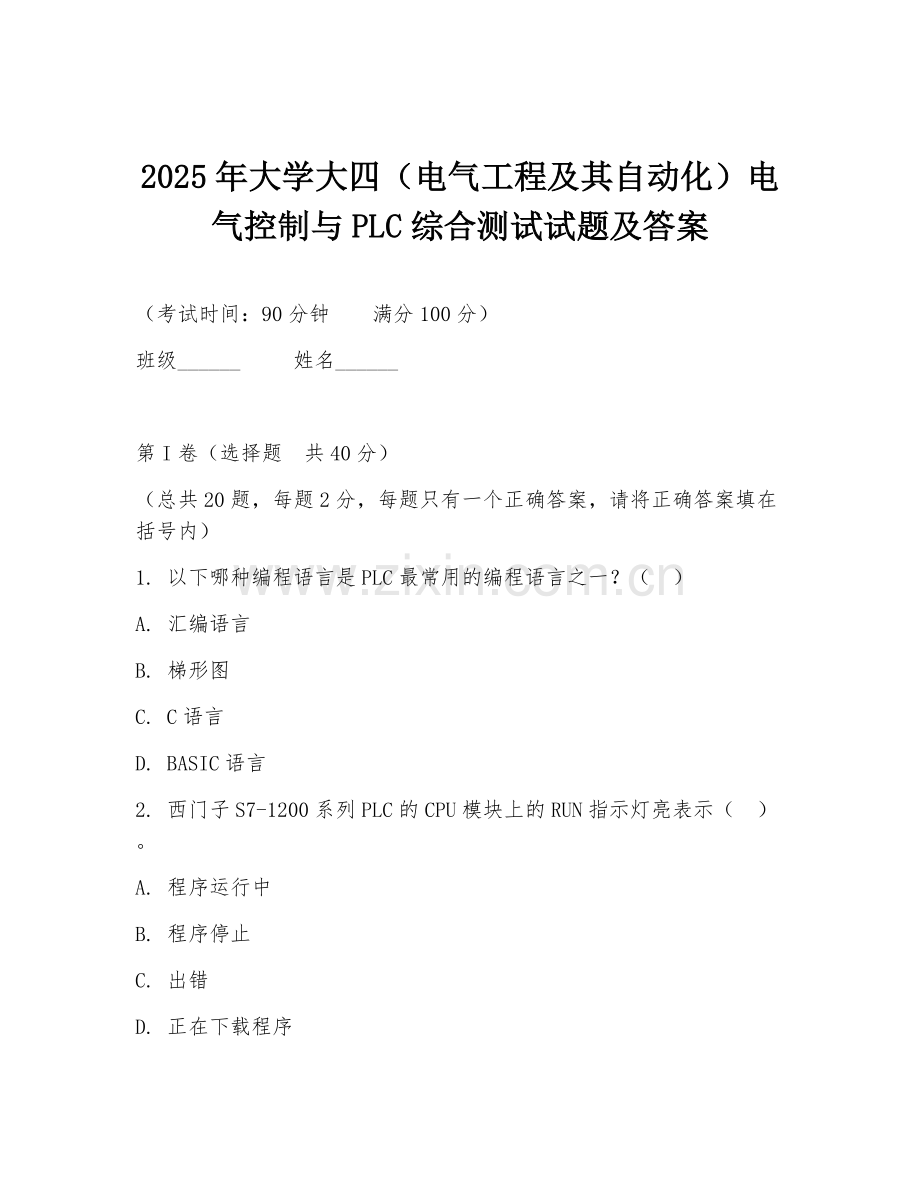

2025年大学大四（电气工程及其自动化）电气控制与PLC综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共20题，每题2分，每题只有一个正确答案，请将正确答案填在括号内）
1. 以下哪种编程语言是PLC最常用的编程语言之一？（ ）
A. 汇编语言
B. 梯形图
C. C语言
D. BASIC语言
2. 西门子S7-1200系列PLC的CPU模块上的RUN指示灯亮表示（ ）。
A. 程序运行中
B. 程序停止
C. 出错
D. 正在下载程序

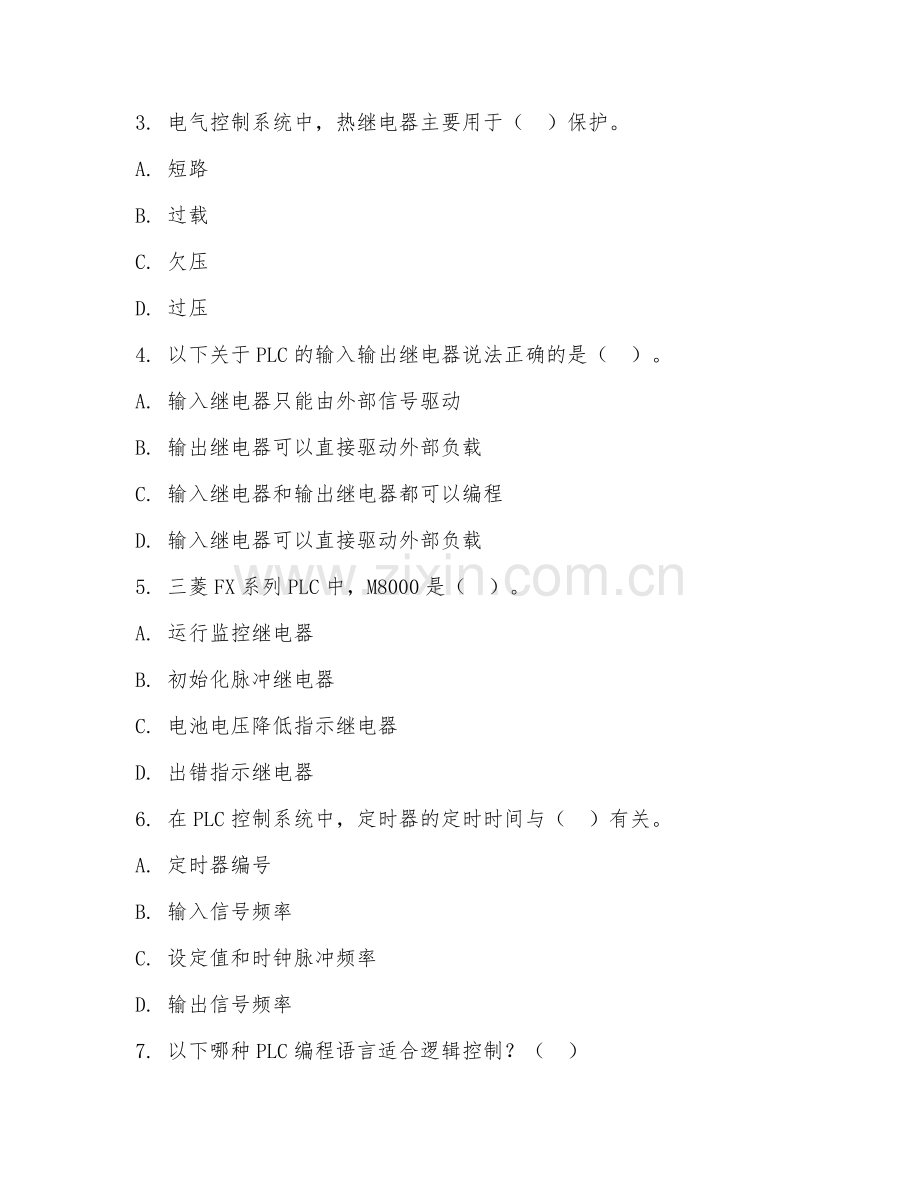

3. 电气控制系统中，热继电器主要用于（ ）保护。
A. 短路
B. 过载
C. 欠压
D. 过压
4. 以下关于PLC的输入输出继电器说法正确的是（ ）。
A. 输入继电器只能由外部信号驱动
B. 输出继电器可以直接驱动外部负载
C. 输入继电器和输出继电器都可以编程
D. 输入继电器可以直接驱动外部负载
5. 三菱FX系列PLC中，M8000是（ ）。
A. 运行监控继电器
B. 初始化脉冲继电器
C. 电池电压降低指示继电器
D. 出错指示继电器
6. 在PLC控制系统中，定时器的定时时间与（ ）有关。
A. 定时器编号
B. 输入信号频率
C. 设定值和时钟脉冲频率
D. 输出信号频率
7. 以下哪种PLC编程语言适合逻辑控制？（ ）
A. 功能块图
B. 顺序功能图
C. 指令表
D. 以上都是
8. 西门子S7-1500系列PLC的存储卡可以用于（ ）。
A. 存储程序
B. 扩展I/O点数
C. 提高CPU运算速度
D. 连接外部设备
9. 电气控制电路中，熔断器的作用是（ ）。
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护
10. 三菱FX系列PLC中，T0~T199是（ ）定时器。
A. 100ms
B. 10ms
C. 1ms
D. 1s
11. 在PLC编程中，常开触点用（ ）表示。
A. X
B. Y
C. M
D. T
12. 以下关于PLC的电源模块说法错误的是（ ）。
A. 为PLC提供工作电源
B. 有的还可为外部传感器等供电
C. 与CPU模块集成在一起，不能单独存在
D. 有不同的电压等级可供选择
13. 西门子S7-200系列PLC的编程语言不包括（ ）。
A. 梯形图
B. C语言
C. 功能块图
D. 指令表
14. 电气控制中，接触器的主要作用是（ ）。
A. 控制电路通断
B. 过载保护
C. 短路保护
D. 欠压保护
15. 三菱FX系列PLC中，C0~C199是（ ）计数器。
A. 16位增计数器
B. 32位增计数器
C. 16位可逆计数器
D. 32位可逆计数器
16. 在PLC程序中，常闭触点用（ ）表示。
A. X/0
B. Y/0
C. M/0
D. T/0
17. 以下哪种情况会导致PLC程序运行出错？（ ）
A. 程序语法错误
B. 输入信号异常
C. 输出负载短路
D. 以上都是
18. 西门子S7-300系列PLC的CPU模块上的SF指示灯亮表示（ ）。
A. 运行正常
B. 系统出错
C. 正在下载程序
D. 程序停止
19. 电气控制电路中，按钮一般用于（ ）。
A. 控制电路通断
B. 过载保护
C. 短路保护
D. 欠压保护
20. 三菱FX系列PLC中，D0~D199是（ ）数据寄存器。
A. 8位
B. 16位
C. 32位
D. 64位

第II卷（非选择题 共60分）
（总共4题，每题15分，答题要求：请详细作答，写出解题思路和步骤）
21. 简述PLC控制系统的设计步骤。
22. 某电气控制系统要求：当按下启动按钮SB1后，电机M启动运行，运行5秒后停止；当按下停止按钮SB2后，电机立即停止。请用梯形图设计该控制系统的PLC程序。
23. 分析西门子S7-1200系列PLC中定时器TON和TOF的区别与联系。
24. 材料：某自动化生产线有三个工作单元A、B、C，要求按顺序启动，即A启动后B才能启动，B启动后C才能启动；停止时按相反顺序，即C停止后B才能停止，B停止后A才能停止。请用顺序功能图设计该生产线的PLC控制程序。

答案：
1. B
2. A
3. B
4. A
5. A
6. C
7. D
8. A
9. B
10. A
11. A
12. C
13. B
14. A
15. A
16. A
17. D
18. B
19. A
20. B
