2025年高职（数控技术）加工中心操作试题及答案.doc

资源描述

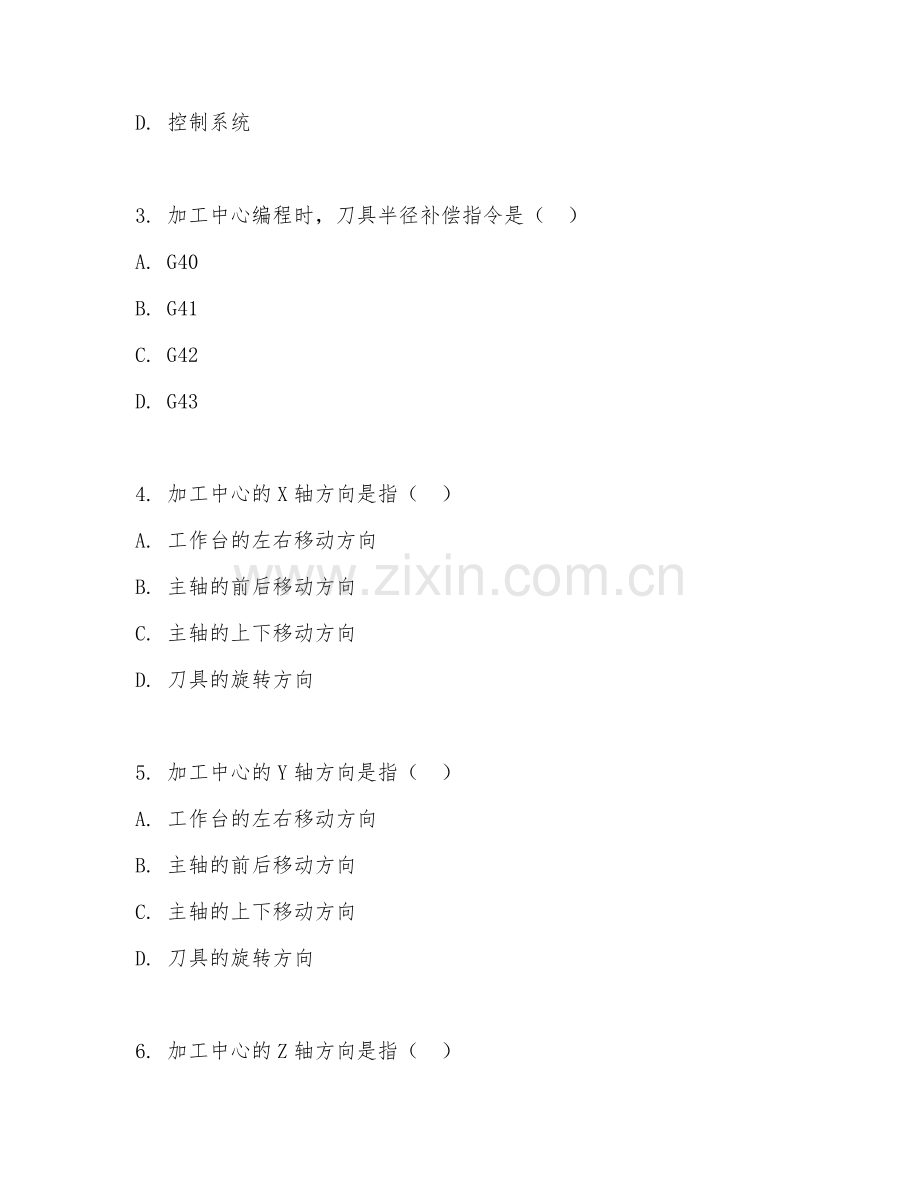

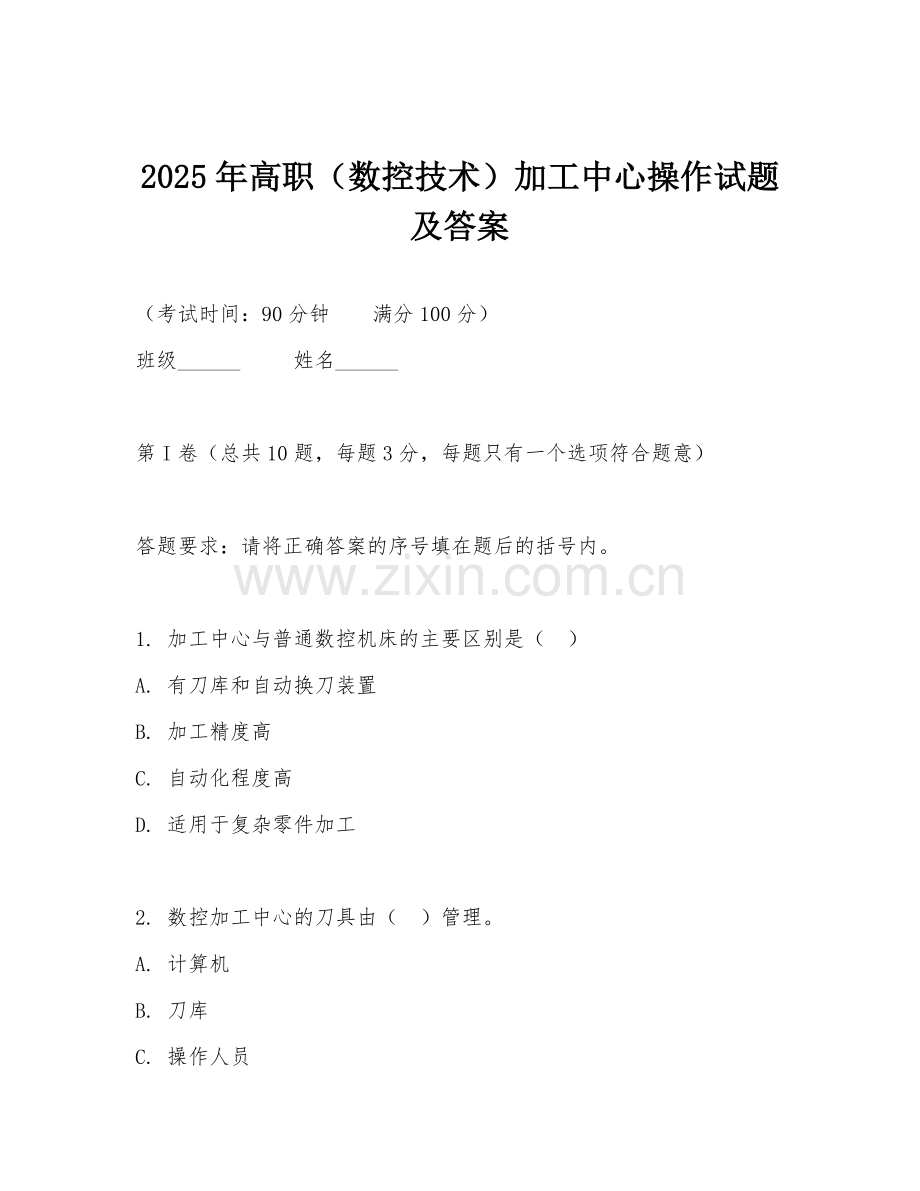

2025年高职（数控技术）加工中心操作试题及答案（考试时间：90分钟满分100分）班级______ 姓名______ 第I卷（总共10题，每题3分，每题只有一个选项符合题意）答题要求：请将正确答案的序号填在题后的括号内。 1. 加工中心与普通数控机床的主要区别是（） A. 有刀库和自动换刀装置 B. 加工精度高 C. 自动化程度高 D. 适用于复杂零件加工 2. 数控加工中心的刀具由（）管理。 A. 计算机 B. 刀库 C. 操作人员 D. 控制系统 3. 加工中心编程时，刀具半径补偿指令是（） A. G40 B. G41 C. G42 D. G43 4. 加工中心的X轴方向是指（） A. 工作台的左右移动方向 B. 主轴的前后移动方向 C. 主轴的上下移动方向 D. 刀具的旋转方向 5. 加工中心的Y轴方向是指（） A. 工作台的左右移动方向 B. 主轴的前后移动方向 C. 主轴的上下移动方向 D. 刀具的旋转方向 6. 加工中心的Z轴方向是指（） A. 工作台的左右移动方向 B. 主轴的前后移动方向 C. 主轴的上下移动方向 D. 刀具的旋转方向 7. 加工中心的编程原点一般设在（） A. 工件的左下角 B. 工件的右下角 C. 工件的左上角 D. 工件的对称中心 8. 加工中心的换刀点一般设在（） A. 机床坐标系的原点 B. 工件坐标系的原点 C. 机床的固定位置 D. 任意位置 9. 加工中心的刀具寿命管理是指（） A. 刀具的使用寿命 B. 刀具的磨损情况 C. 刀具的更换次数 D. 刀具的管理方法 10. 加工中心的自动换刀装置的类型有（） A. 回转刀架 B. 链式刀库 C. 斗笠式刀库 D. 以上都是第II卷二、填空题（总共5题，每题4分）答题要求：请在横线上填写正确答案。 1. 加工中心的主要组成部分包括______、______、______、______、______。 2. 数控加工中心的编程基础包括______、______、______、______、______。 3. 加工中心的刀具半径补偿指令G41表示______，G42表示______。 4. 加工中心的编程原点一般设在______，换刀点一般设在______。 5. 加工中心的自动换刀装置的类型有______、______、______。三、判断题（总共5题，每题3分）答题要求：判断下列说法是否正确，正确的打“√”，错误的打“×”。 1. 加工中心就是具有自动换刀装置的数控机床。（） 2. 数控加工中心的编程与普通数控机床的编程方法完全相同。（） 3. 加工中心的刀具半径补偿指令只能在G00和G01指令下使用。（） 4. 加工中心的编程原点可以根据工件的形状随意设定，但要便于编程和加工。（） 5. 加工中心的自动换刀装置的换刀速度越快越好。（）四、简答题（总共2题，每题10分）答题要求：请简要回答问题。 1. 简述加工中心的工作原理。 2. 简述加工中心编程的基本步骤。五、综合题（总共1题，每题20分）答题要求：请根据题目要求进行分析和解答。材料：有一个零件需要在加工中心上进行加工，其轮廓形状为正方形，边长为100mm，厚度为20mm。材料为铝合金。要求使用刀具半径为5mm的立铣刀进行加工，加工精度为±0.05mm。问题：请编写该零件的加工程序。答案：一、1. A 2. B 3. B、C 4. A 5. B 6. C 7. D 8. C 9. D 10. D 二、1. 机床本体、数控系统、刀库、自动换刀装置、辅助装置 2. 数控编程基础、数控编程指令、数控编程方法、数控编程技巧、数控编程实例 3. 刀具左补偿、刀具右补偿 4. 工件的对称中心、机床的固定位置 5. 回转刀架、链式刀库、斗笠式刀库三、1. √ 2. × 3. √ 4. √ 5. × 四、1. 加工中心通过数控系统控制机床各坐标轴的运动，实现刀具对工件的切削加工。刀库中存放着各种刀具，根据加工需要，自动换刀装置将所需刀具更换到主轴上，进行切削加工。加工过程中，数控系统实时监控刀具的位置、转速、进给速度等参数，确保加工精度和质量。 2. 加工中心编程的基本步骤：分析零件图纸，确定加工工艺；确定编程原点和坐标系；选择刀具和切削参数；编写程序，包括刀具路径、切削指令等；进行程序校验和仿真，检查程序的正确性；将程序输入数控系统，进行试切加工，根据实际情况调整程序。五、% O0001 G54 G90 G00 X0 Y0 Z100 M03 S1000 G01 Z-20 F100 G42 D01 X50 Y0 G01 X50 Y50 G01 X0 Y50 G01 X0 Y0 G40 X0 Y0 G00 Z100 M05 M30 % （具体程序可根据实际情况调整，如刀具路径的优化等）
