2025年高职新能源汽车（电驱动系统维护）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 新能源汽车电驱动系统中，以下哪个部件主要负责将电能转换为机械能？（ ）
A. 电池管理系统 B. 电机控制器 C. 驱动电机 D. 减速器
2. 永磁同步电机的转子磁场是由（ ）产生的。
A. 定子绕组 B. 永磁体 C. 励磁电流 D. 感应电流
3. 新能源汽车电驱动系统中，用于监测电机温度的传感器通常是（ ）。
A. 温度传感器 B. 压力传感器 C. 电流传感器 D. 转速传感器
4. 以下哪种类型的电机效率相对较高？（ ）
A. 直流电机 B. 异步电机 C. 永磁同步电机 D. 开关磁阻电机

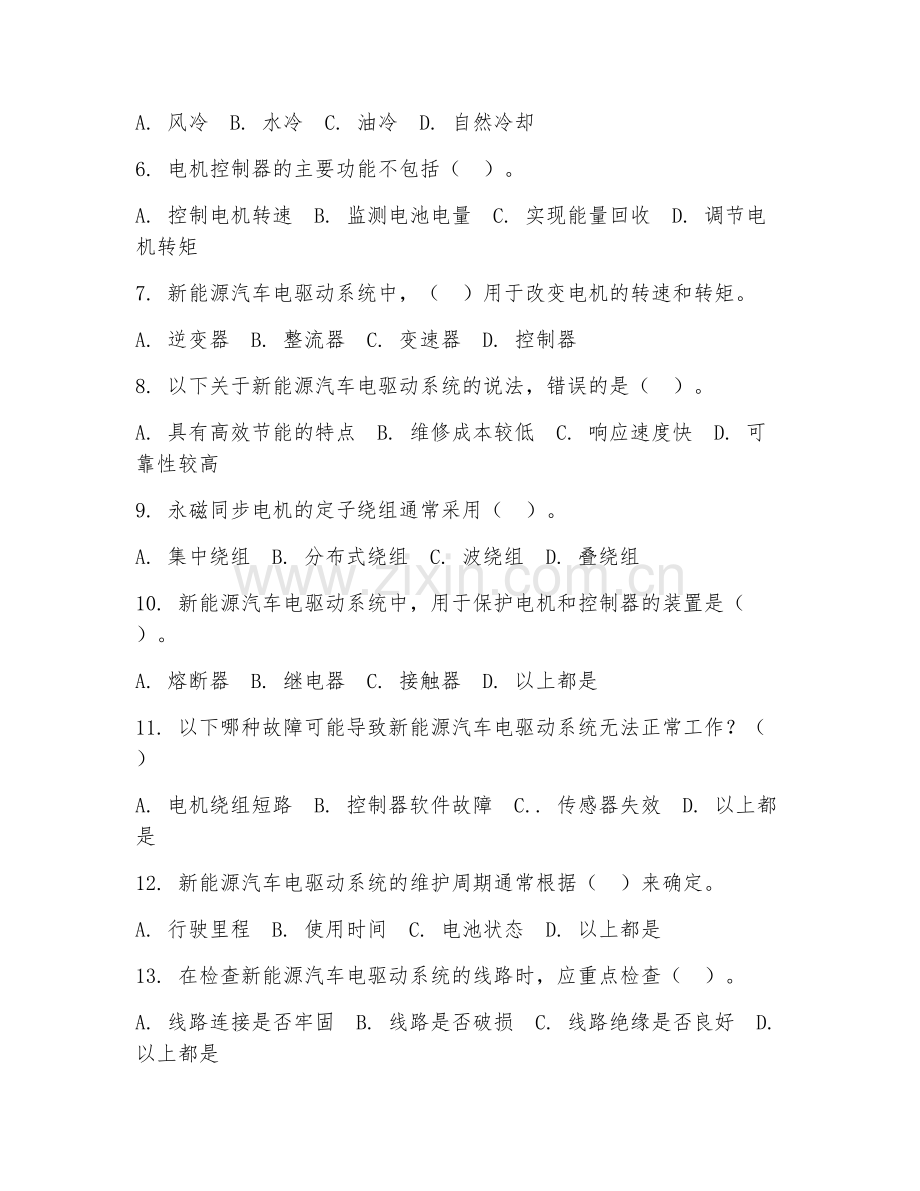

5. 新能源汽车电驱动系统的冷却方式中，（ ）冷却效率较高。
A. 风冷 B. 水冷 C. 油冷 D. 自然冷却
6. 电机控制器的主要功能不包括（ ）。
A. 控制电机转速 B. 监测电池电量 C. 实现能量回收 D. 调节电机转矩
7. 新能源汽车电驱动系统中，（ ）用于改变电机的转速和转矩。
A. 逆变器 B. 整流器 C. 变速器 D. 控制器
8. 以下关于新能源汽车电驱动系统的说法，错误的是（ ）。
A. 具有高效节能的特点 B. 维修成本较低 C. 响应速度快 D. 可靠性较高
9. 永磁同步电机的定子绕组通常采用（ ）。
A. 集中绕组 B. 分布式绕组 C. 波绕组 D. 叠绕组
10. 新能源汽车电驱动系统中，用于保护电机和控制器的装置是（ ）。
A. 熔断器 B. 继电器 C. 接触器 D. 以上都是
11. 以下哪种故障可能导致新能源汽车电驱动系统无法正常工作？（ ）
A. 电机绕组短路 B. 控制器软件故障 C.. 传感器失效 D. 以上都是
12. 新能源汽车电驱动系统的维护周期通常根据（ ）来确定。
A. 行驶里程 B. 使用时间 C. 电池状态 D. 以上都是
13. 在检查新能源汽车电驱动系统的线路时，应重点检查（ ）。
A. 线路连接是否牢固 B. 线路是否破损 C. 线路绝缘是否良好 D. 以上都是
14. 新能源汽车电驱动系统中，用于检测电机转速的传感器是（ ）。
A. 霍尔传感器 B. 光电编码器 C. 磁电式传感器 D. 以上都有可能
15. 以下关于新能源汽车电驱动系统的保养措施，正确的是（ ）。
A. 定期清洁电机表面 B. 检查冷却液液位 C. 紧固各部件螺栓 D. 以上都是
16. 新能源汽车电驱动系统中，（ ）用于将交流电转换为直流电。
A. 逆变器 B. 整流器 C. 变压器 D. 滤波器
17. 永磁同步电机的调速范围通常通过（ ）来实现。
A. 改变电机极对数 B. 调节逆变器输出频率 C. 改变电机转矩 D. 以上都是
18. 新能源汽车电驱动系统中，用于监测电池电压的传感器通常安装在（ ）。
A. 电池组内部 B. 电机控制器内 C. 高压配电箱内 D. 以上都有可能
19. 以下哪种新能源汽车电驱动系统故障可能会导致车辆动力不足？（ ）
A. 电机功率下降
B. 控制器故障
C. 传动系统故障
D. 以上都是
20. 新能源汽车电驱动系统中，用于控制电机正反转的是（ ）。
A. 逆变器 B. 整流器 C. 控制器 D. 变速器

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将答案填写在横线上。

1. 新能源汽车电驱动系统主要由______、______、______和______等组成。
2. 永磁同步电机的优点包括______、______、______等。
3. 新能源汽车电驱动系统的冷却介质通常有______和______。
4. 电机控制器的核心部件是______，它负责______和______电机的运行。
5. 新能源汽车电驱动系统的故障诊断方法主要有______、______和______等。

（二）简答题（共20分）
答题要求：本大题共4小题，请简要回答问题。

1. 简述新能源汽车电驱动系统的工作原理。（5分）
2. 永磁同步电机与异步电机相比，有哪些优缺点？（5分）
3. 新能源汽车电驱动系统的维护包括哪些方面？（5分）
4. 如何检测新能源汽车电驱动系统中电机的绝缘电阻？（5分）

（三）分析题（共15分）
答题要求：本大题共1小题，请根据所给材料进行分析。

材料：一辆新能源汽车在行驶过程中突然出现动力中断的故障。经检查，发现电机控制器的指示灯闪烁异常，且电机无法正常启动。

问题：请分析可能导致该故障的原因，并提出相应的解决措施。（15分）

（四）案例分析题（共10分）
答题要求：本大题共1小题，请阅读案例并回答问题。

案例：某新能源汽车维修店接到一辆新能源汽车的维修任务，该车电驱动系统出现故障，表现为电机发热严重。维修人员对电驱动系统进行了全面检查，发现冷却液液位正常，但冷却水泵不工作。

问题：请分析冷却水泵不工作可能对电驱动系统造成的影响，并说明应如何修复该故障。（10分）

（五）综合应用题（共5分）
答题要求：本大题共1小题，请根据所给条件进行综合应用。

条件：已知一辆新能源汽车的电驱动系统采用永磁同步电机，额定功率为100kW，额定转速为3000r/min。现需要对该电机进行性能测试。

问题：请设计一个简单的测试方案，包括测试项目、测试设备和测试步骤。（5分）

答案：
1. C
2. B
3. A
4. C
5. B
6. B
7. C
8. B
9. B
10. D
11. D
12. D
13. D
14. D
15. D
16. B
17. B
18. A
19. D
20. C

填空题答案：
1. 驱动电机、电机控制器、电池管理系统、传动系统
2. 效率高、功率密度大、调速性能好
3. 冷却液、制冷剂
4. 微处理器、控制、调节
5. 直观检查法、故障码诊断法、数据流分析法

简答题答案：
1. 新能源汽车电驱动系统工作时，电池管理系统将电池的直流电输送给电机控制器，电机控制器将直流电转换为交流电，并根据车辆行驶需求控制交流电的频率、幅值和相位，从而控制驱动电机的转速、转矩和转向，驱动电机将电能转换为机械能，通过传动系统带动车辆行驶。
2. 永磁同步电机优点：效率高、功率密度大、调速性能好、功率因数高。缺点：成本较高、永磁体存在退磁风险。异步电机优点：结构简单、成本低、可靠性高。缺点：效率相对较低、功率因数低、调速性能不如永磁同步电机。
3. 维护方面包括：定期检查电机、控制器、传感器等部件的工作状态；检查线路连接是否牢固；清洁电机表面；检查冷却系统；定期更换齿轮油等润滑油；检测电机绝缘电阻等。
4. 检测电机绝缘电阻时，首先断开电机电源，确保电机处于断电状态。然后使用绝缘电阻测试仪，将测试仪的两个测试线分别连接到电机的绕组接线端和外壳上，按照测试仪的操作说明进行测量，读取测量结果，正常情况下绝缘电阻应符合规定值。

分析题答案：
可能原因：电机控制器故障，如内部电路损坏、控制芯片故障等；电机故障，如绕组短路、断路等；传感器故障，如转速传感器、温度传感器等信号异常影响控制器对电机的控制；线路故障导致信号传输中断或供电异常。解决措施：使用专业检测设备对电机控制器进行故障诊断，确定故障点并修复或更换；对电机进行绝缘检测、电阻测试等，判断电机是否损坏，如有问题进行维修或更换；检查传感器线路及传感器本身，更换故障传感器；检查电驱动系统线路，修复断路、短路等问题。

案例分析题答案：
冷却水泵不工作会导致冷却液无法循环，电机产生的热量无法及时带走，电机温度持续升高，加速电机绝缘老化，降低电机性能，甚至可能导致电机损坏。修复措施：检查冷却水泵电路，查看是否有断路、短路或接触不良等问题，如有修复电路故障；检查冷却水泵机械部件，如叶轮是否损坏、轴承是否卡死等，如有问题更换损坏部件；若冷却水泵本身故障无法修复，则更换冷却水泵。

综合应用题答案：
测试项目：测量电机的转速、转矩、功率、效率、温度等。测试设备：转速测量仪、转矩传感器、功率分析仪、温度计等。测试步骤：将电机安装在测试台上，连接好转速测量仪、转矩传感器、功率分析仪等设备；启动电机，逐渐增加负载，使电机在不同工况下运行；分别测量电机在额定功率、不同转速下的转速、转矩、功率、效率等参数；记录电机运行过程中的温度变化；重复测试多次，确保测试数据的准确性和可靠性。
