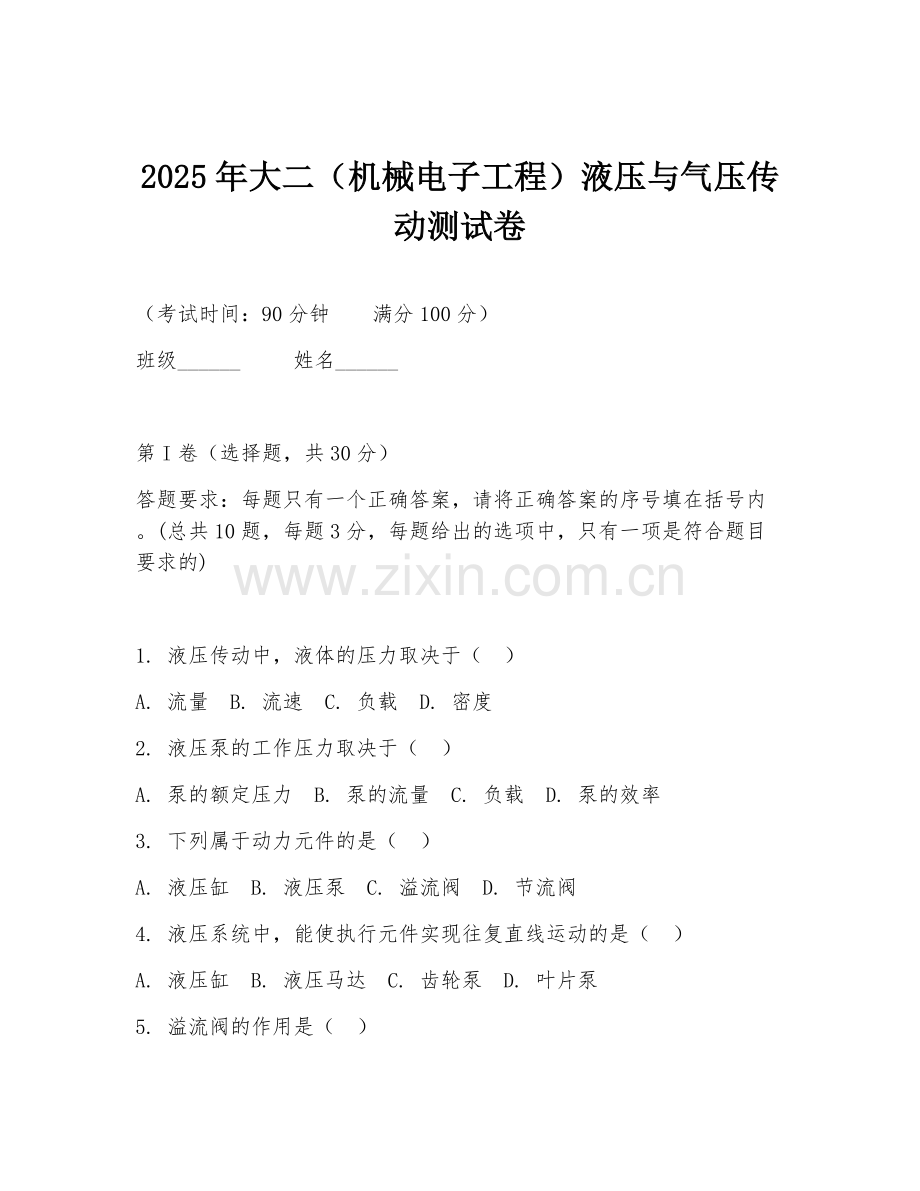

2025年大二（机械电子工程）液压与气压传动测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分，每题给出的选项中，只有一项是符合题目要求的)

1. 液压传动中，液体的压力取决于（ ）
A. 流量 B. 流速 C. 负载 D. 密度
2. 液压泵的工作压力取决于（ ）
A. 泵的额定压力 B. 泵的流量 C. 负载 D. 泵的效率
3. 下列属于动力元件的是（ ）
A. 液压缸 B. 液压泵 C. 溢流阀 D. 节流阀
4. 液压系统中，能使执行元件实现往复直线运动的是（ ）
A. 液压缸 B. 液压马达 C. 齿轮泵 D. 叶片泵

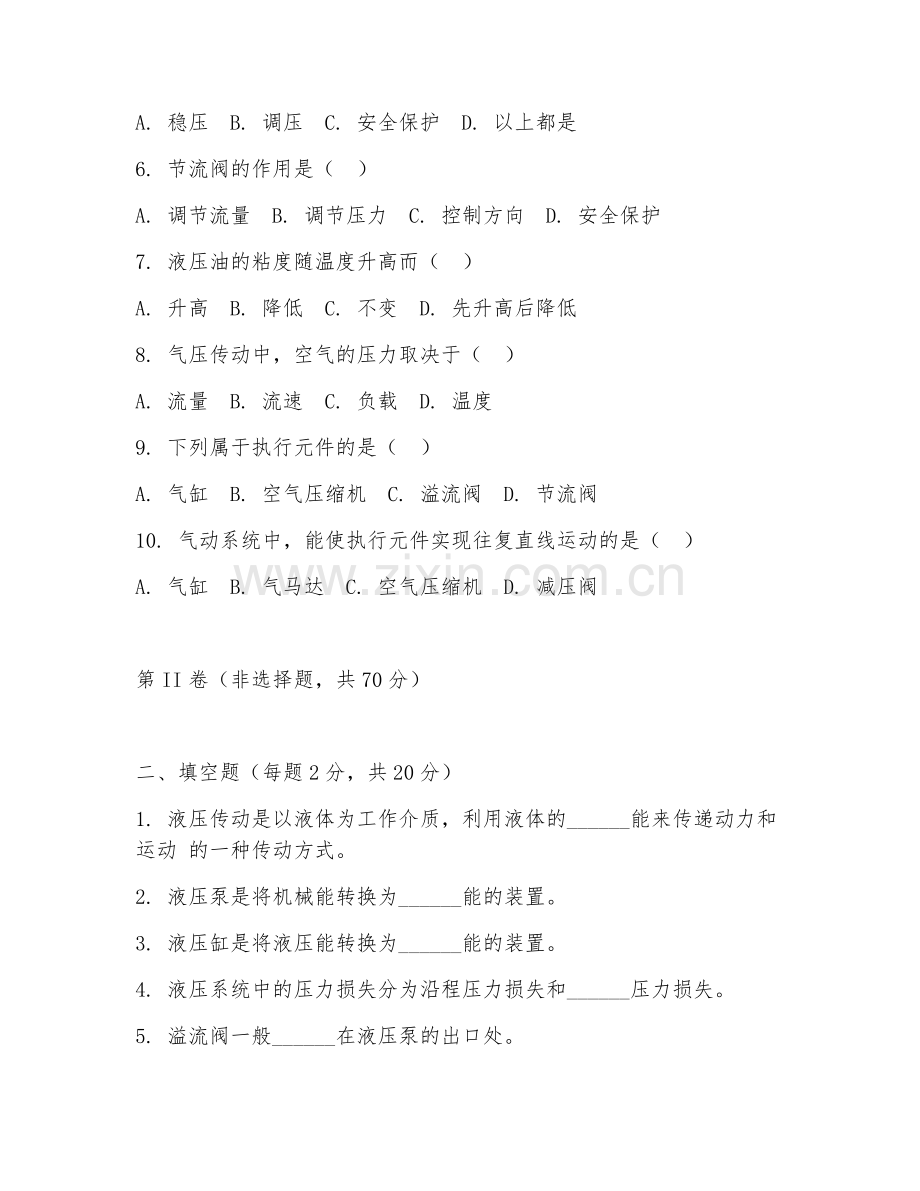

5. 溢流阀的作用是（ ）
A. 稳压 B. 调压 C. 安全保护 D. 以上都是
6. 节流阀的作用是（ ）
A. 调节流量 B. 调节压力 C. 控制方向 D. 安全保护
7. 液压油的粘度随温度升高而（ ）
A. 升高 B. 降低 C. 不变 D. 先升高后降低
8. 气压传动中，空气的压力取决于（ ）
A. 流量 B. 流速 C. 负载 D. 温度
9. 下列属于执行元件的是（ ）
A. 气缸 B. 空气压缩机 C. 溢流阀 D. 节流阀
10. 气动系统中，能使执行元件实现往复直线运动的是（ ）
A. 气缸 B. 气马达 C. 空气压缩机 D. 减压阀

第II卷（非选择题，共70分）

二、填空题（每题2分，共20分）
1. 液压传动是以液体为工作介质，利用液体的______能来传递动力和运动 的一种传动方式。
2. 液压泵是将机械能转换为______能的装置。
3. 液压缸是将液压能转换为______能的装置。
4. 液压系统中的压力损失分为沿程压力损失和______压力损失。
5. 溢流阀一般______在液压泵的出口处。
6. 节流阀一般______在液压系统的分支油路中。
7. 气压传动是以空气为工作介质，利用空气的______能来传递动力和运动的一种传动方式。
8. 空气压缩机是将机械能转换为______能的装置。
9. 气缸是将气压能转换为______能的装置。
10. 气动系统中的压力损失分为沿程压力损失和______压力损失。

三、判断题（每题2分，共分10）
1. 液压传动能实现无级调速。（ ）
2. 液压泵的吸油口一般比压油口大。（ ）
3. 液压缸的活塞杆伸出时，其受力状态为受压。（ ）
4. 溢流阀在液压系统中只能起稳压作用。（ ）
5. 节流阀不能调节通过它的流量。（ ）

四、简答题（每题10分，共20分）
材料：某液压系统中，液压泵的额定压力为25MPa，流量为100L/min，液压缸的内径为100mm，活塞杆直径为50mm，负载力为100000N。
1. 计算液压缸的工作压力。
2. 分析该液压系统能否正常工作。

五、综合题（每题20分，共20分）
材料：设计一个简单的气压传动系统，要求实现气缸的往复直线运动，控制气缸的伸出和缩回。
1. 画出该气压传动系统的原理图。
2. 说明各元件的名称和作用。

答案：
一、选择题：1.C 2.C 3.B 4.A 5.D 6.A 7.B 8.C 9.A 十、10.A
二、填空题：1.压力 2.液压 3.机械能 4.局部 5.并联 6.串联 7.压力 8.气压 9.机械能 10.局部
三、判断题：1.√ 2.√ 3.× 4.× 5.×
四、简答题：1.液压缸工作压力：F=π/4×d²×p，100000=π/4×0.1²×p，解得p≈12.74MPa。2.液压泵额定压力25MPa大于液压缸工作压力12.74MPa，流量100L/min能满足系统需求，所以该液压系统能正常工作。
五、综合题：1.原理图大致为：空气压缩机输出空气经过空气过滤器、减压阀到换向阀，换向阀控制空气进入气缸实现往复运动，还有消声器等。2.空气压缩机提供气源；空气过滤器过滤杂质；减压阀调节压力；换向阀控制气流方向实现气缸动作；消声器减少排气噪声。
