2025年大学三年级（微电子科学与工程）集成电路设计试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
每题给出的四个选项中，只有一项是符合题目要求的，请将正确答案填在括号内。(总共10题，每题3分，在每小题给出的四个选项中，选出最符合题目要求的一项)
1. 以下哪种集成电路设计方法常用于实现高速数字电路？（ ）
A. 全定制设计
B. 半定制设计
C. 基于标准单元库的设计
D. 基于FPGA的设计
2. 在CMOS集成电路中，PMOS管的源极和漏极在（ ）时可以互换。
A. 任何情况下
B. 衬底接地时
C. 源极电压高于漏极电压时
D. 源极电压低于漏极电压时

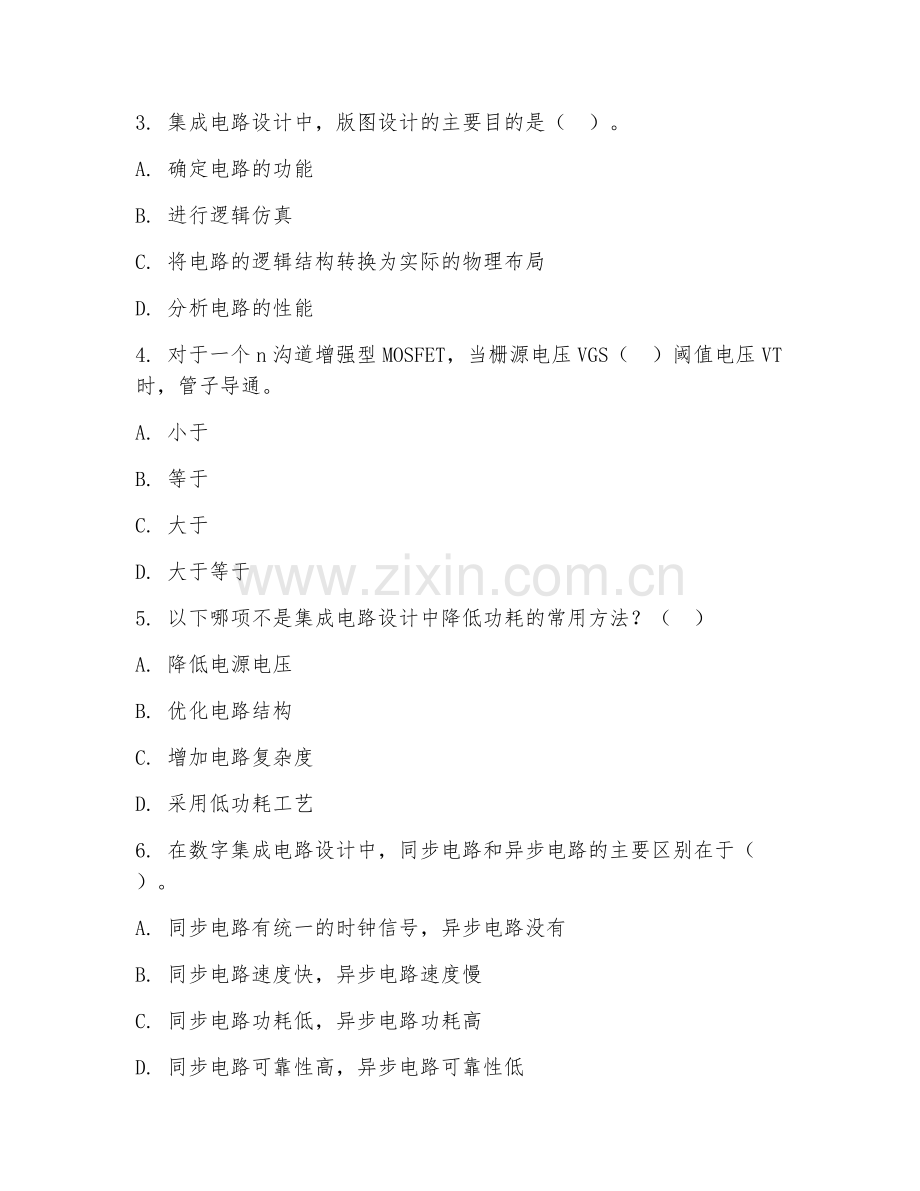

3. 集成电路设计中，版图设计的主要目的是（ ）。
A. 确定电路的功能
B. 进行逻辑仿真
C. 将电路的逻辑结构转换为实际的物理布局
D. 分析电路的性能
4. 对于一个n沟道增强型MOSFET，当栅源电压VGS（ ）阈值电压VT时，管子导通。
A. 小于
B. 等于
C. 大于
D. 大于等于
5. 以下哪项不是集成电路设计中降低功耗的常用方法？（ ）
A. 降低电源电压
B. 优化电路结构
C. 增加电路复杂度
D. 采用低功耗工艺
6. 在数字集成电路设计中，同步电路和异步电路的主要区别在于（ ）。
A. 同步电路有统一的时钟信号，异步电路没有
B. 同步电路速度快，异步电路速度慢
C. 同步电路功耗低，异步电路功耗高
D. 同步电路可靠性高，异步电路可靠性低
7. 集成电路设计中，用于模拟信号处理的电路通常采用（ ）。
A. CMOS工艺
B. BiCMOS工艺
C. 双极型工艺
D. 以上都可以
8. 版图设计中，金属层之间若需要电气连接，通常采用（ ）。
A. 过孔
B. 导线
C. 焊盘
D. 电阻
9. 以下哪种逻辑门电路的抗干扰能力最强？（ ）
A. TTL与非门
B. CMOS与非门
C. 三态门
D. OC门
10. 在集成电路设计流程中，逻辑综合的主要任务是（ ）。
A. 将硬件描述语言转化为逻辑门级电路
B. 对电路进行功能验证
C. 进行版图设计规则检查
D. 优化电路的性能指标

第II卷（非选择题，共70分）
11. 简答题（每题10分，共20分）
- 简述CMOS集成电路中闩锁效应产生的原因及预防措施。
- 说明全定制集成电路设计和半定制集成电路设计的优缺点。
12. 分析题（15分）
分析一个简单的CMOS反相器电路的工作原理，并画出其电压传输特性曲线，标注出关键参数。
13. 设计题（20分）
设计一个4位二进制加法器，要求采用CMOS逻辑门实现，并简述设计思路。
14. 材料分析题（15分）
材料：随着集成电路技术的不断发展，芯片的集成度越来越高，功耗问题日益突出。某公司在一款新的集成电路设计中，采用了多种降低功耗的技术，如动态电压缩放、多阈值电压技术等。
问题：请分析动态电压缩放和多阈值电压技术是如何降低芯片功耗的。
15. 论述题（20分）
论述集成电路设计中验证的重要性以及常用的验证方法，结合实际设计流程说明各验证方法在不同阶段的作用。

答案
1. A
2. B
3. C
4. D
5. C
6. A
7. C
8. A
9. B
10. A
11. 闩锁效应产生原因：CMOS集成电路中寄生的PNPN结构在一定条件下会形成低阻通路，导致电源和地之间的大电流。预防措施：采用合适的版图设计，如增加隔离环、优化器件布局等；采用抗闩锁工艺。全定制设计优点：性能最优，可满足特殊要求；缺点：设计周期长、成本高。半定制设计优点：设计周期短、成本低；缺点：性能相对全定制略差。
12. CMOS反相器工作原理：当输入为低电平时，PMOS导通，NMOS截止，输出为高电平；当输入为高电平时，PMOS截止，NMOS导通，输出为低电平。电压传输特性曲线：有转折区，关键参数有阈值电压、高低电平输出值等。
13. 设计思路：用多个全加器级联，低位全加器的进位输出连接到高位全加器的进位输入。每个全加器由多个CMOS逻辑门组成，实现两个1位二进制数相加并考虑进位。
14. 动态电压缩放通过在电路不同工作状态下动态调整电源电压来降低功耗，在电路工作频率较低时降低电压。多阈值电压技术采用不同阈值电压的器件，在对速度要求不高的部分使用高阈值电压器件，减少漏电功耗。
15. 验证重要性：确保设计符合要求，减少错误。常用验证方法：功能验证、逻辑验证、物理验证等。功能验证在行为级验证设计功能正确性；逻辑验证在逻辑门级验证电路逻辑关系；物理验证在版图设计后检查是否符合设计规则。
