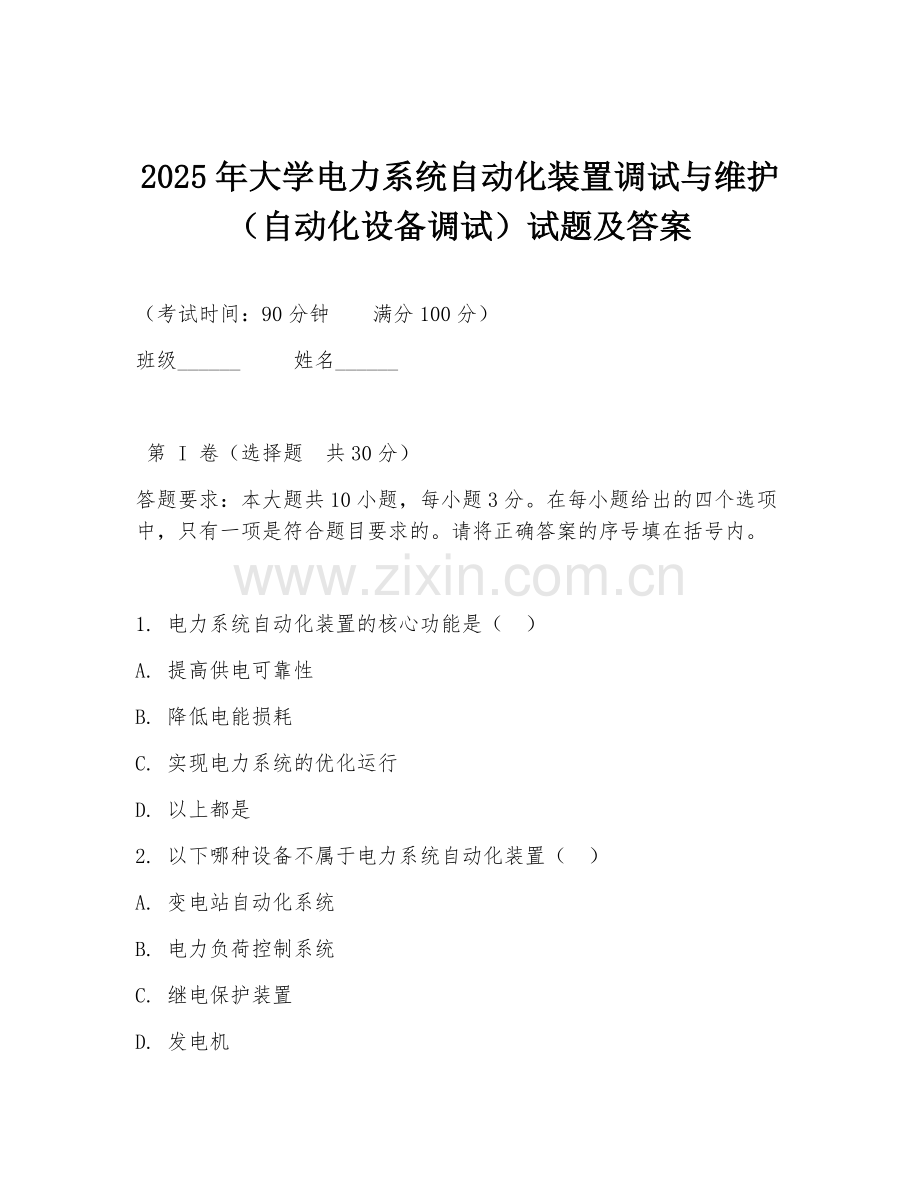

2025年大学电力系统自动化装置调试与维护（自动化设备调试）试题及答案.doc

2025年大学电力系统自动化装置调试与维护（自动化设备调试）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 电力系统自动化装置的核心功能是（ ）
A. 提高供电可靠性
B. 降低电能损耗
C. 实现电力系统的优化运行
D. 以上都是
2. 以下哪种设备不属于电力系统自动化装置（ ）
A. 变电站自动化系统
B. 电力负荷控制系统
C. 继电保护装置
D. 发电机
3. 自动化设备调试中，首先要进行的步骤是（ ）
A. 硬件连接检查
B. 软件功能测试
C. 模拟信号输入
D. 系统联调
4. 电力系统自动化装置的通信方式中，传输速率最快的是（ ）
A. 光纤通信
B. 无线通信
C. 电缆通信
D. 微波通信
5. 对于自动化设备的调试，以下说法正确的是（ ）
A. 只要设备能运行就不需要调试
B. 调试只需关注设备的基本功能
C. 调试要全面检查设备各项性能指标
D. 调试由设备供应商负责，用户无需参与
6. 电力系统自动化装置中，用于监测电网电压的设备是（ ）
A. 电压互感器
B. 电流互感器
C. 功率变送器
D. 频率计
7. 自动化设备调试过程中，发现某一模块功能异常，首先应（ ）
A. 更换该模块
B. 检查该模块的输入输出信号
C. 重新安装设备
D. 升级设备软件
8. 电力系统自动化装置实现远程监控主要依靠（ ）
A. 传感器技术
B. 通信技术
C. 控制技术
D. 计算机技术
9. 自动化设备调试时，对设备的抗干扰能力测试属于（ ）
A. 基本功能测试
B. 性能指标测试
C. 可靠性测试
D. 兼容性测试
10. 电力系统自动化装置中，用于实现功率因数补偿的设备是（ ）
A. 电容器组
B. 电抗器
C. 变压器
D. 电动机

第 II 卷（非选择题 共70分）
11. （10分）简述电力系统自动化装置的主要组成部分及其作用。
12. （15分）在自动化设备调试中，如何进行硬件电路的故障排查？
13. （15分）电力系统自动化装置的软件调试包括哪些内容？
1 4. （15分）阅读以下材料：

某电力系统自动化装置在调试过程中，出现了数据传输不稳定的情况。经过检查，发现通信线路存在干扰，且设备的通信协议设置有误。

问题：针对上述问题，应采取哪些解决措施？
15. （15分）材料：现有一套新的电力系统自动化装置，在投入使用前需要进行全面调试。

要求：请设计一个调试方案，包括调试的步骤、内容以及预期达到的效果。

答案：
1. D
2. D
3. A
4.A
| 5. C
6. A
7. B
8. B
9. C
10. A
11. 电力系统自动化装置主要由测量部分、控制部分、执行部分和通信部分组成。测量部分用于采集电力系统的各种运行参数，如电压、电流、功率等；控制部分根据测量数据进行分析和判断，发出控制指令；执行部分执行控制指令，如调节发电机输出、开关分合闸等；通信部分实现装置与其他设备或系统之间的数据传输和信息交互。
12. 首先观察硬件电路外观，看是否存在明显的损坏，如元件烧焦、引脚折断等。然后使用万用表等工具测量电路中关键节点的电压、电阻等参数，并与正常状态下的参数进行对比。检查电路连接是否牢固，有无松动、虚焊等情况。对于复杂电路，可以采用分段排查的方法，逐步缩小故障范围，确定故障所在位置。
| 13. 软件调试包括程序语法检查，确保代码没有错误。功能测试，验证软件各项功能是否能正常实现。性能测试，检查软件在不同工况下的运行效率和响应速度。兼容性测试，测试软件与其他相关软件或硬件设备的兼容性。此外，还要进行安全性测试，检查软件是否存在安全漏洞。
14. 对于通信线路干扰问题，可采用屏蔽线来减少干扰，或者对线路进行合理布线，远离强干扰源。对于通信协议设置有误的问题，仔细核对设备的通信协议参数，按照正确的协议标准进行重新设置，确保设备之间能够准确无误地进行数据传输。
15. 调试方案：首先进行硬件检查，包括设备连接、元件外观等。接着进行基本功能测试，如数据采集、控制指令执行等。然后进行性能指标测试，如精度、响应速度等。再进行通信测试，确保数据传输正常。最后进行整体联调，检查各部分协同工作情况。预期效果：装置各项功能正常，性能指标达到要求，通信稳定，能准确实现电力系统自动化控制。
