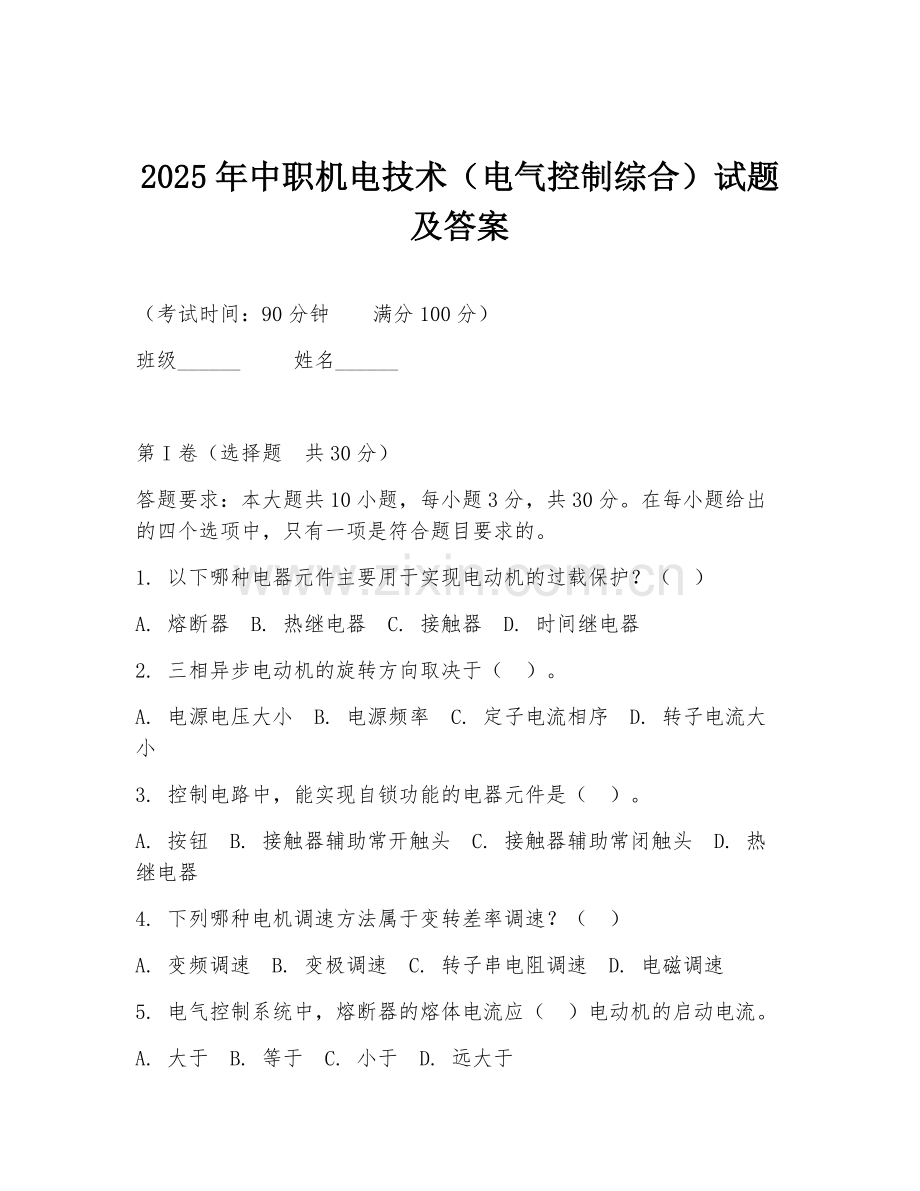

2025年中职机电技术（电气控制综合）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 以下哪种电器元件主要用于实现电动机的过载保护？（ ）
A. 熔断器 B. 热继电器 C. 接触器 D. 时间继电器
2. 三相异步电动机的旋转方向取决于（ ）。
A. 电源电压大小 B. 电源频率 C. 定子电流相序 D. 转子电流大小
3. 控制电路中，能实现自锁功能的电器元件是（ ）。
A. 按钮 B. 接触器辅助常开触头 C. 接触器辅助常闭触头 D. 热继电器
4. 下列哪种电机调速方法属于变转差率调速？（ ）
A. 变频调速 B. 变极调速 C. 转子串电阻调速 D. 电磁调速
5. 电气控制系统中，熔断器的熔体电流应（ ）电动机的启动电流。
A. 大于 B. 等于 C. 小于 D. 远大于

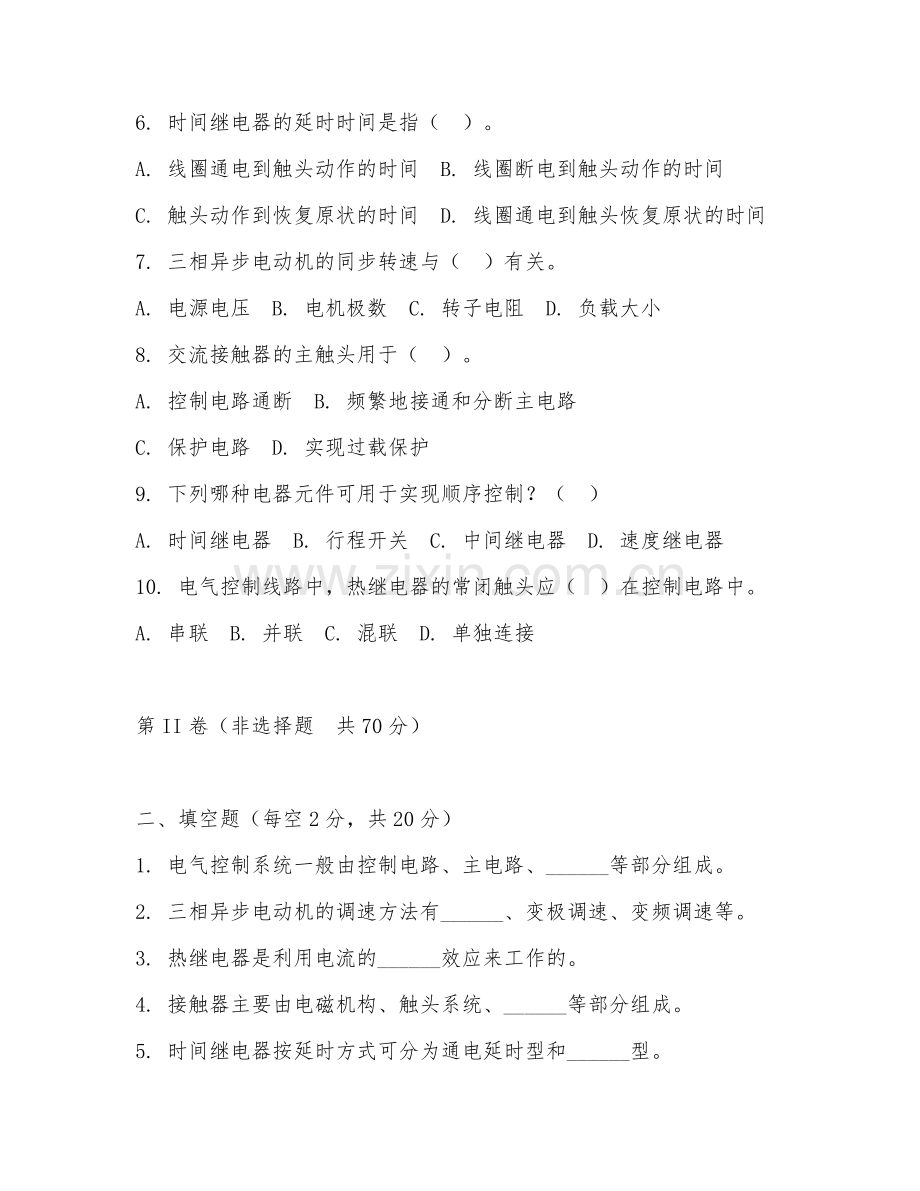

6. 时间继电器的延时时间是指（ ）。
A. 线圈通电到触头动作的时间 B. 线圈断电到触头动作的时间
C. 触头动作到恢复原状的时间 D. 线圈通电到触头恢复原状的时间
7. 三相异步电动机的同步转速与（ ）有关。
A. 电源电压 B. 电机极数 C. 转子电阻 D. 负载大小
8. 交流接触器的主触头用于（ ）。
A. 控制电路通断 B. 频繁地接通和分断主电路
C. 保护电路 D. 实现过载保护
9. 下列哪种电器元件可用于实现顺序控制？（ ）
A. 时间继电器 B. 行程开关 C. 中间继电器 D. 速度继电器
10. 电气控制线路中，热继电器的常闭触头应（ ）在控制电路中。
A. 串联 B. 并联 C. 混联 D. 单独连接

第II卷（非选择题 共70分）

二、填空题（每空2分，共20分）
1. 电气控制系统一般由控制电路、主电路、______等部分组成。
2. 三相异步电动机的调速方法有______、变极调速、变频调速等。
3. 热继电器是利用电流的______效应来工作的。
4. 接触器主要由电磁机构、触头系统、______等部分组成。
5. 时间继电器按延时方式可分为通电延时型和______型。
6. 行程开关是利用生产机械运动部件的______来实现控制的。
7. 熔断器的作用是在电路发生______时，自动切断电路，起到保护作用。
8. 电气控制线路中，常用的保护环节有短路保护、过载保护、______等。

三、判断题（每题2分，共10分）
1. 热继电器既能作过载保护，也能作短路保护。（ ）
2. 改变三相异步电动机的电源相序，就能改变其旋转方向。（ ）
3. 接触器的辅助常开触头在控制电路中起自锁作用。（ ）
4. 时间继电器只能实现通电延时控制。（ ）
5. 熔断器熔体的额定电流应大于电路的正常工作电流。（ ）

四、简答题（每题10分，共20分）
材料：某机床电气控制系统中，采用了三相异步电动机拖动。在运行过程中发现电动机有时会出现过热现象。
1. 请分析电动机过热可能的原因有哪些？
2. 针对这些原因，应采取哪些相应的解决措施？

五、设计题（20分）
材料：设计一个三相异步电动机的正反转控制电路，要求具有短路保护、过载保护和欠压保护功能。请画出控制电路图，并简要说明工作原理。

答案：
一、选择题
1. B 2. C 3. B 4. C 5. D 6. A 7. B 8. B 9. C 10. A
二、填空题答案
1. 保护环节 2. 转子串电阻调速 3. 热 4. 灭弧装置 5. 断电延时 6. 碰撞 7. 短路 8. 欠压保护
三、判断题答案
1. × 2. √ 3. √ 4. × 5. √
四、简答题答案
1. 电动机过热可能原因：负载过大；电机通风不良；电机绕组短路；电源电压过高或过低；电机缺相运行等。
2. 解决措施：检查负载，合理调整负载；清理电机通风道，确保通风良好；检查电机绕组，修复短路故障；测量电源电压，确保在正常范围；检查熔断器、接触器等，排除缺相故障。
五、设计题答案：
电路图：主电路中熔断器FU接在电源进线端，接触器KM1、KM2主触头分别控制电机正反转，热继电器FR作过载保护，欠压继电器KV作欠压保护。控制电路中，正反转按钮SB1、SB2分别与KM1、KM2线圈及KM2、KM1常闭触头串联，KM1、KM2常开触头实现自锁。
工作原理：合上电源，按下正转按钮SB1，KM1线圈得电，主触头闭合电机正转，同时KM1常开触头自锁。按下反转按钮SB2，KM2线圈得电，主触头闭合电机反转，KM2常开触头自锁，KM2常闭触头断开使KM1失电。当电路过载时，FR动作切断控制电路；当电压过低时，KV释放切断控制电路。
