中职第二学年（数控技术应用）数控编程入门2026年阶段测试题

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 数控编程中，G00指令表示（ ）。
A. 直线插补 B. 快速定位 C. 圆弧插补 D. 暂停
2. 下列哪种指令是用于设置工件坐标系的（ ）。
A. G54 B. G01 C. M03 D. S1000
3. 数控车床中，X轴方向的增量值编程时，地址符用（ ）。
A. X B. U C. Z D. W
4. 圆弧插补指令G02/G03中，I、K表示（ ）。
A. 圆弧起点坐标 B. 圆弧终点坐标 C. 圆心相对于圆弧起点的增量坐标 D. 圆弧半径
5. 程序段G90 X50 Z-20 F0.3中，X50 Z-20表示（ ）。
A. 直线终点坐标 B. 圆锥体大端直径和长度 C. 圆柱体直径和长度 D. 圆弧终点坐标
6. 数控编程时，刀具补偿功能常用于（ ）。
A. 提高加工精度 B. 提高加工效率 C. 简化编程 D. 以上都是

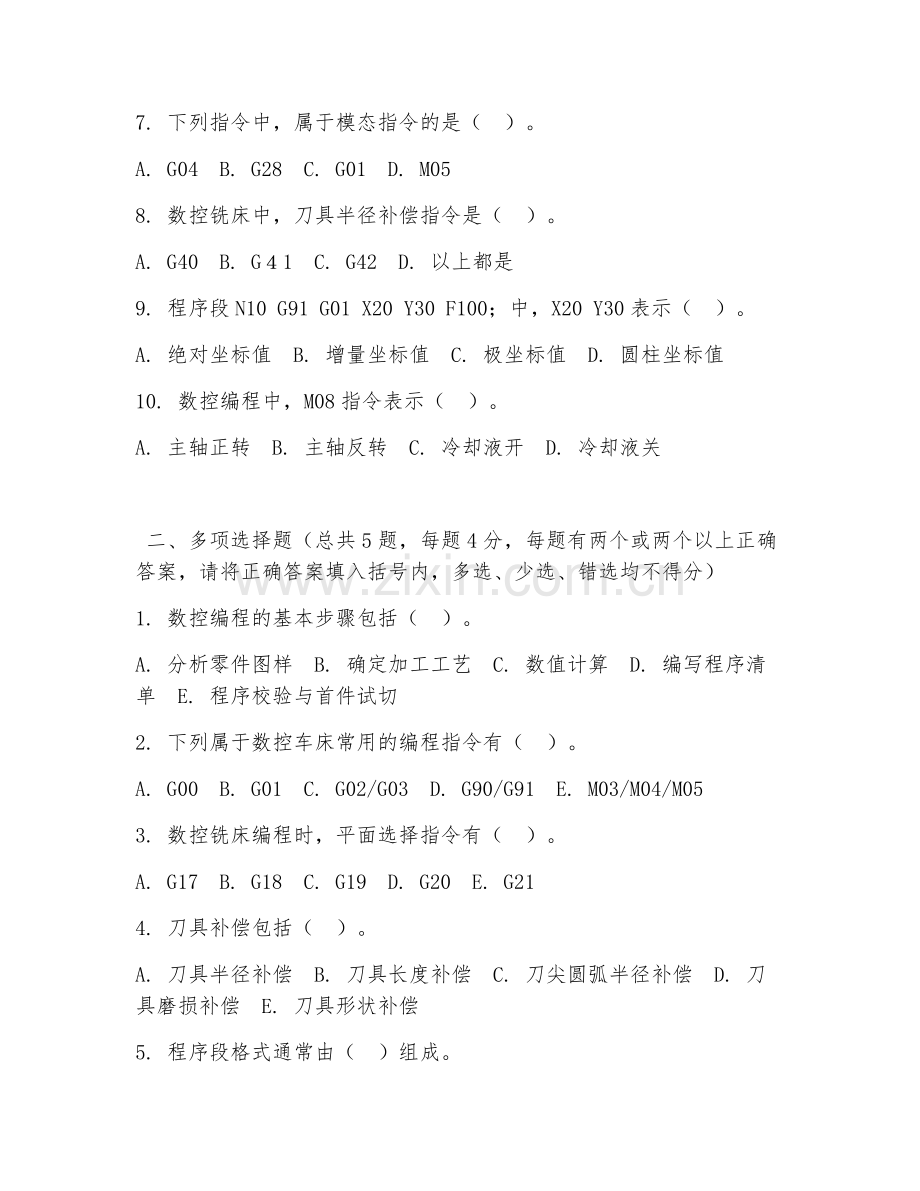

7. 下列指令中，属于模态指令的是（ ）。
A. G04 B. G28 C. G01 D. M05
8. 数控铣床中，刀具半径补偿指令是（ ）。
A. G40 B. G４1 C. G42 D. 以上都是
9. 程序段N10 G91 G01 X20 Y30 F100；中，X20 Y30表示（ ）。
A. 绝对坐标值 B. 增量坐标值 C. 极坐标值 D. 圆柱坐标值
10. 数控编程中，M08指令表示（ ）。
A. 主轴正转 B. 主轴反转 C. 冷却液开 D. 冷却液关

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 数控编程的基本步骤包括（ ）。
A. 分析零件图样 B. 确定加工工艺 C. 数值计算 D. 编写程序清单 E. 程序校验与首件试切
2. 下列属于数控车床常用的编程指令有（ ）。
A. G00 B. G01 C. G02/G03 D. G90/G91 E. M03/M04/M05
3. 数控铣床编程时，平面选择指令有（ ）。
A. G17 B. G18 C. G19 D. G20 E. G21
4. 刀具补偿包括（ ）。
A. 刀具半径补偿 B. 刀具长度补偿 C. 刀尖圆弧半径补偿 D. 刀具磨损补偿 E. 刀具形状补偿
5. 程序段格式通常由（ ）组成。
A. 程序段号 B. 指令字 C. 数据字 D. 程序段结束符 E. 注释

三、判断题（总共10题每题2分，判断下列说法是否正确，正确的打“√”，错误的打“×”）
1. G00指令执行时，刀具是沿直线轨迹移动的。（ ）
2. 数控编程只能采用绝对值编程。（ ）
3. M00指令表示程序暂停，按“循环启动”键后程序继续执行。（ ）
4. 刀具半径补偿建立和取消时，刀具必须在补偿平面内移动。（ ）
5. G92指令用于设置机床坐标系。（ ）
6. 圆弧插补时，圆心角大于180°时，R取正值。（ ）
7. 数控编程中，F指令表示进给速度，单位只能是mm/min。（ ）
8. 程序段中的指令必须按一定的顺序排列。（ ）
9. 模态指令一旦被执行，就一直有效，直到被同组的其他指令取代。（ ）
10. 数控车床编程时，X轴方向的尺寸可以用半径值编程，也可以用直径值编程。（ ）

四、简答题（总共3题，每题10分）
1. 简述数控编程中G00与G01指令的区别。

2. 什么是刀具半径补偿？简述刀具半径补偿的作用及应用场合。

3. 编写一个数控车床的加工程序，要求加工一个直径为40mm，长度为50mm的圆柱体，切削速度为50m/min，进给速度为0.1mm/r，主轴转速为400r/min。

五、编程题（总共2题，每题15分）
1. 编写一个数控铣床的加工程序，铣削一个边长为50mm的正方形轮廓，刀具直径为10mm，刀具中心轨迹与工件轮廓重合，主轴转速为800r/min，进给速度为100mm/min。

2. 已知一圆锥体，大端直径为50mm，小端直径为30mm，长度为40mm，编写数控车床的加工程序，采用G90指令编程，主轴转速为600r/min，进给速度为0.2mm/r。

答案：
一、1. B 2. A 3. B 4. C 5. C 6. D 7. C 8. D 9. B 10. C
二、1. ABCDE 2. ABCDE 3. ABC 4. ABC 5. ABCD
三、1. × 2. × 3. √ 4. √ 5. × 6. × 7. × 8. √ 9. √ 10. √
四、1. G00指令是快速定位指令，刀具以机床设定的快速进给速度移动到指定位置，运动轨迹不一定是直线。G01指令是直线插补指令，刀具以指定的进给速度沿直线移动到目标位置。
2. 刀具半径补偿是指编程时按零件轮廓尺寸编程，实际加工时自动考虑刀具半径的补偿功能。作用：可简化编程，提高加工精度。应用场合：轮廓加工中，可避免计算刀具中心轨迹，使编程更方便。
3. O0001；
G99 M03 S400；
G00 X45 Z2；
G01 X40 F0.1；
Z-50；
X45；
G00 X100 Z100；
M05；
M30；
五、1. O0002；
G90 G54 G00 X-25 Y-25；
S800 M03；
G43 H01 Z50；
G01 Z-5 F100；
G41 D01 X-20 Y-20；
X20；
Y20；
X-20；
G40 X-25 Y-25；Z50；
M05；
M30；
2. O0003；
G99 M03 S600；
G00 X55 Z2；
G90 X50 Z-40 R-10 F０．2；
X30；
G00 X100 Z100；
M05；
M30；
