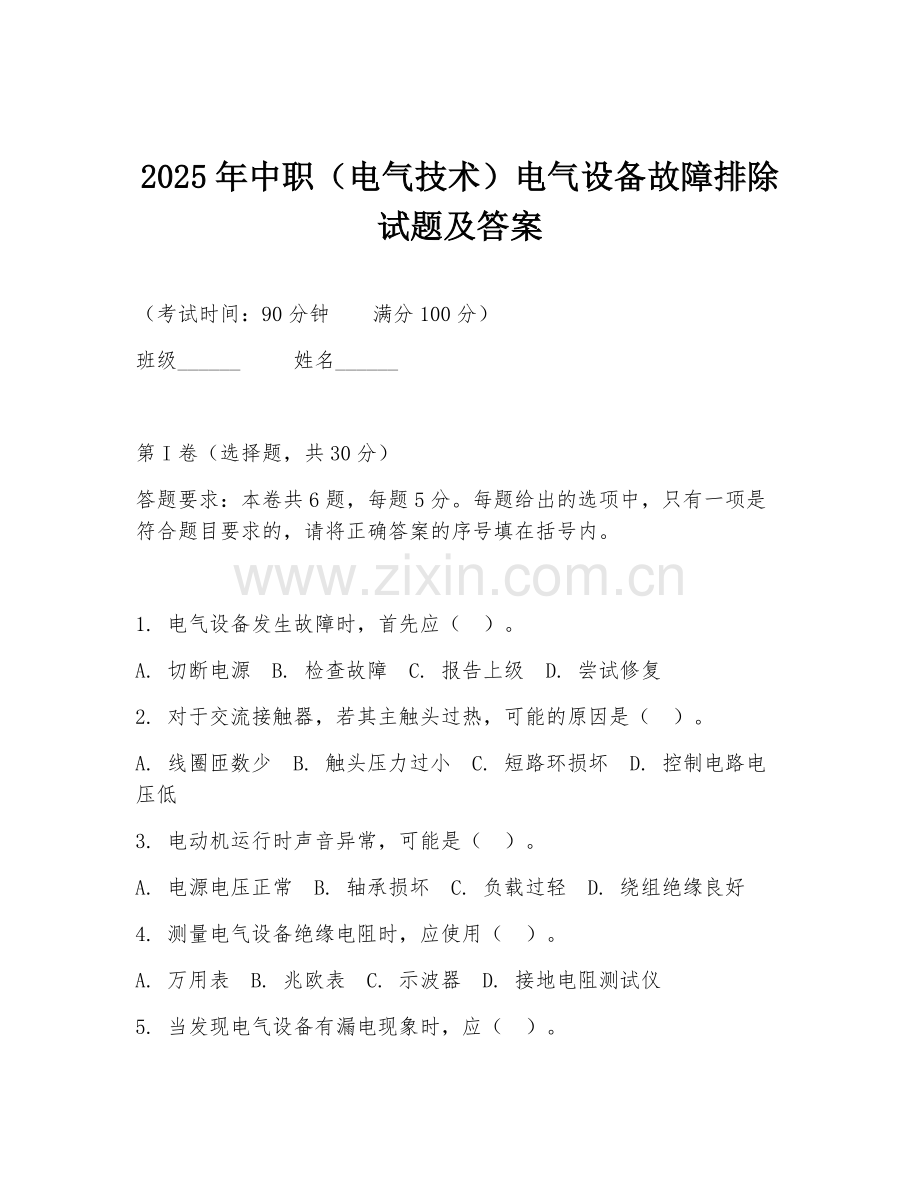

2025年中职（电气技术）电气设备故障排除试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共6题，每题5分。每题给出的选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 电气设备发生故障时，首先应（ ）。
A. 切断电源 B. 检查故障 C. 报告上级 D. 尝试修复
2. 对于交流接触器，若其主触头过热，可能的原因是（ ）。
A. 线圈匝数少 B. 触头压力过小 C. 短路环损坏 D. 控制电路电压低
3. 电动机运行时声音异常，可能是（ ）。
A. 电源电压正常 B. 轴承损坏 C. 负载过轻 D. 绕组绝缘良好
4. 测量电气设备绝缘电阻时，应使用（ ）。
A. 万用表 B. 兆欧表 C. 示波器 D. 接地电阻测试仪
5. 当发现电气设备有漏电现象时，应（ ）。

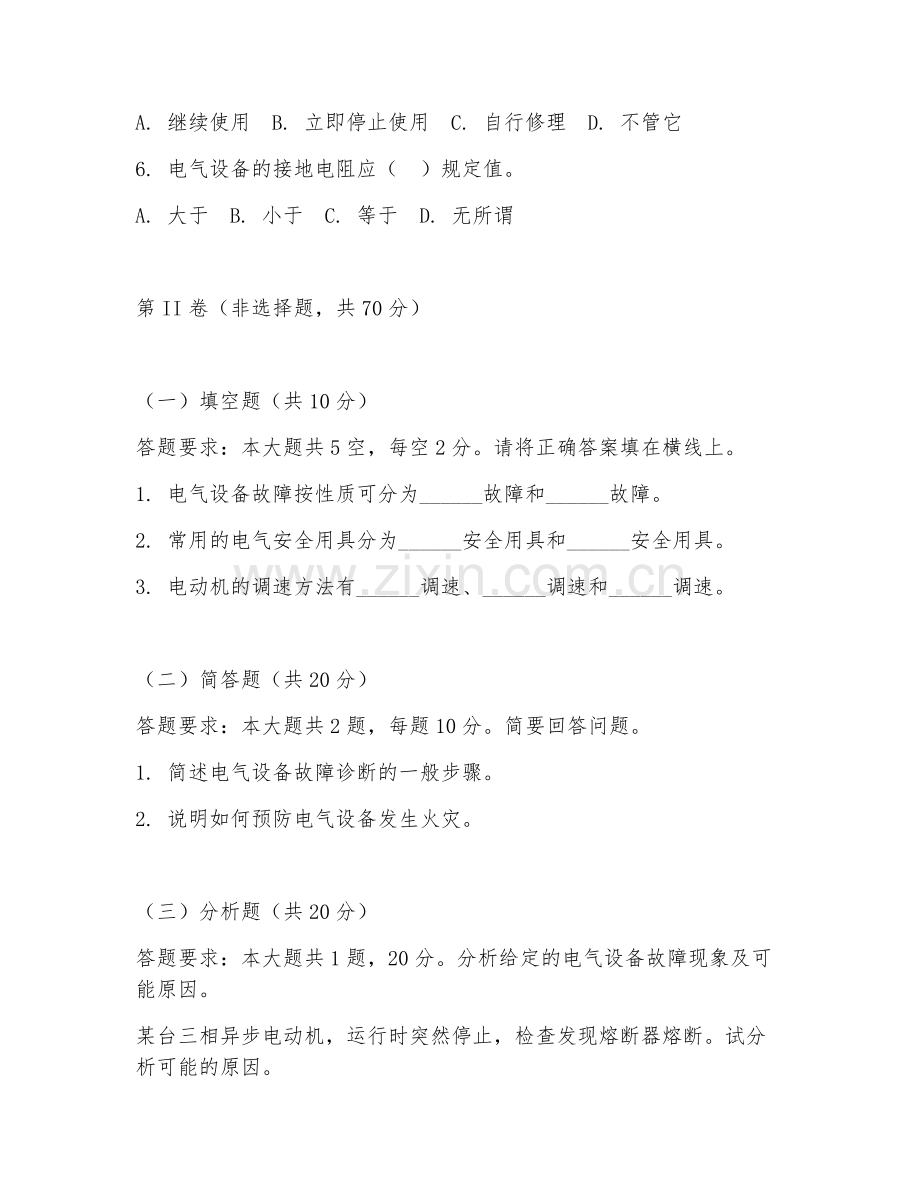

A. 继续使用 B. 立即停止使用 C. 自行修理 D. 不管它
6. 电气设备的接地电阻应（ ）规定值。
A. 大于 B. 小于 C. 等于 D. 无所谓

第II卷（非选择题，共70分）

（一）填空题（共10分）
答题要求：本大题共5空，每空2分。请将正确答案填在横线上。
1. 电气设备故障按性质可分为______故障和______故障。
2. 常用的电气安全用具分为______安全用具和______安全用具。
3. 电动机的调速方法有______调速、______调速和______调速。

（二）简答题（共20分）
答题要求：本大题共2题，每题10分。简要回答问题。
1. 简述电气设备故障诊断的一般步骤。
2. 说明如何预防电气设备发生火灾。

（三）分析题（共20分）
答题要求：本大题共1题，20分。分析给定的电气设备故障现象及可能原因。
某台三相异步电动机，运行时突然停止，检查发现熔断器熔断。试分析可能的原因。

（四）案例分析题（共10分）
答题要求：本大题共1题，10分。阅读给定案例，回答问题。
案例：某工厂车间的一台机床，在运行过程中突然出现故障，电机无法启动。经检查，发现控制电路中的一个交流接触器损坏。
问题：请分析交流接触器损坏可能导致电机无法启动的原因。

（五）故障排除题（共10分）
答题要求：本大题共1题，10分。根据给定的故障现象，写出故障排除步骤。
一台照明配电箱，合上开关后，部分灯具不亮。

答案：
第I卷：1. A 2. B 3. B 4. B 5. B 6. B
第II卷：（一）1. 功能性、参数性 2. 绝缘、验电 3. 变极、变频、改变转差率 （二）1. 观察故障现象、收集故障信息、分析故障原因、确定故障部位、排除故障、验证修复效果。 2.保持电气设备清洁、定期检查维护、避免过载运行、正确选用和安装电气设备、设置完善的保护装置等。 （三）可能原因有：电动机绕组短路、过载、接地故障、熔断器规格不合适等。 （四）交流接触器损坏可能导致其主触头无法闭合，使电机电路无法接通；或者辅助触头损坏，影响控制电路正常工作，导致电机无法启动。 （五）首先检查不亮灯具的灯泡是否损坏，若灯泡损坏则更换；然后检查灯具的接线是否松动或脱落，如有问题进行紧固或重新连接；接着检查配电箱内对应支路的熔断器是否熔断，若熔断则更换合适的熔断器；最后检查开关是否正常，如有故障进行维修或更换。
