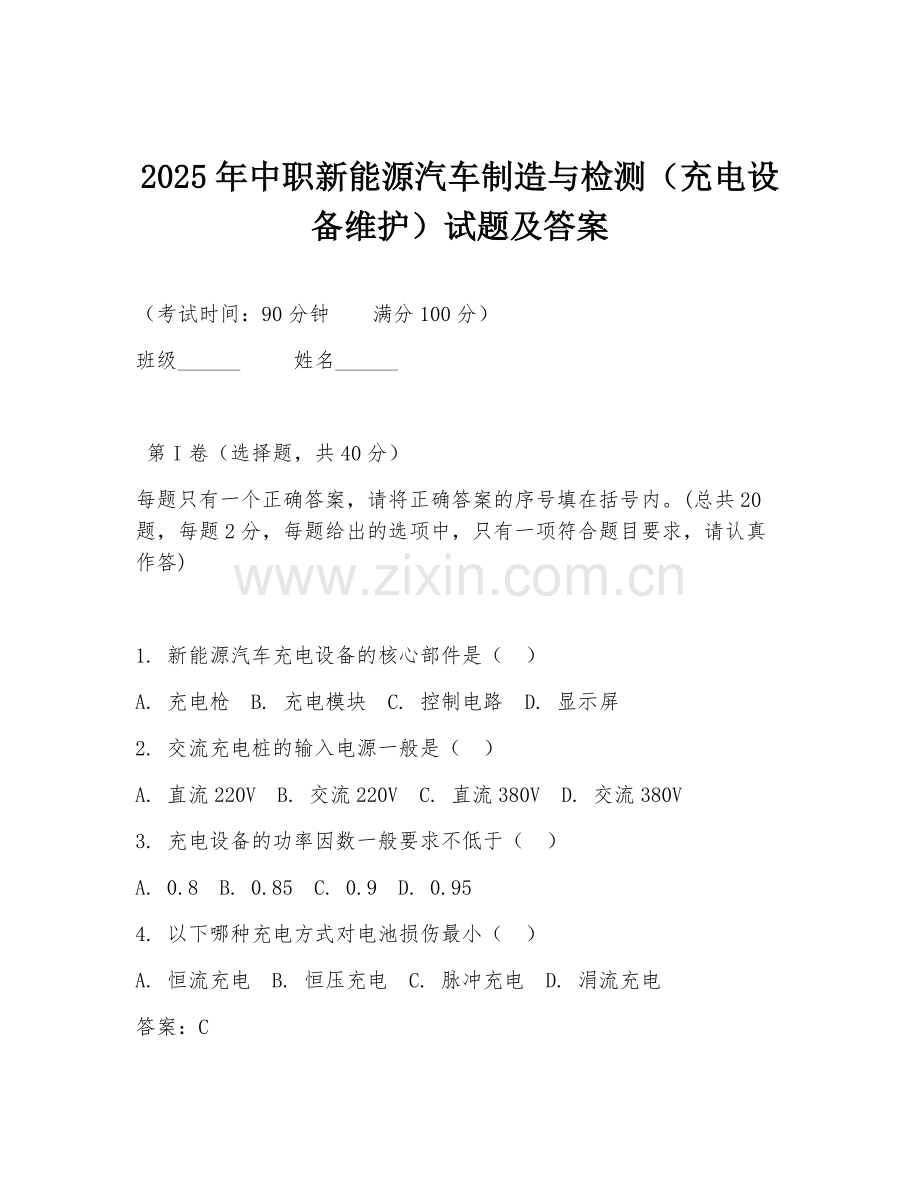

2025年中职新能源汽车制造与检测（充电设备维护）试题及答案.doc

2025年中职新能源汽车制造与检测（充电设备维护）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分，每题给出的选项中，只有一项符合题目要求，请认真作答)

1. 新能源汽车充电设备的核心部件是（ ）
A. 充电枪 B. 充电模块 C. 控制电路 D. 显示屏
2. 交流充电桩的输入电源一般是（ ）
A. 直流220V B. 交流220V C. 直流380V D. 交流380V
3. 充电设备的功率因数一般要求不低于（ ）
A. 0.8 B. 0.85 C. 0.9 D. 0.95
4. 以下哪种充电方式对电池损伤最小（ ）
A. 恒流充电 B. 恒压充电 C. 脉冲充电 D. 涓流充电
答案：C

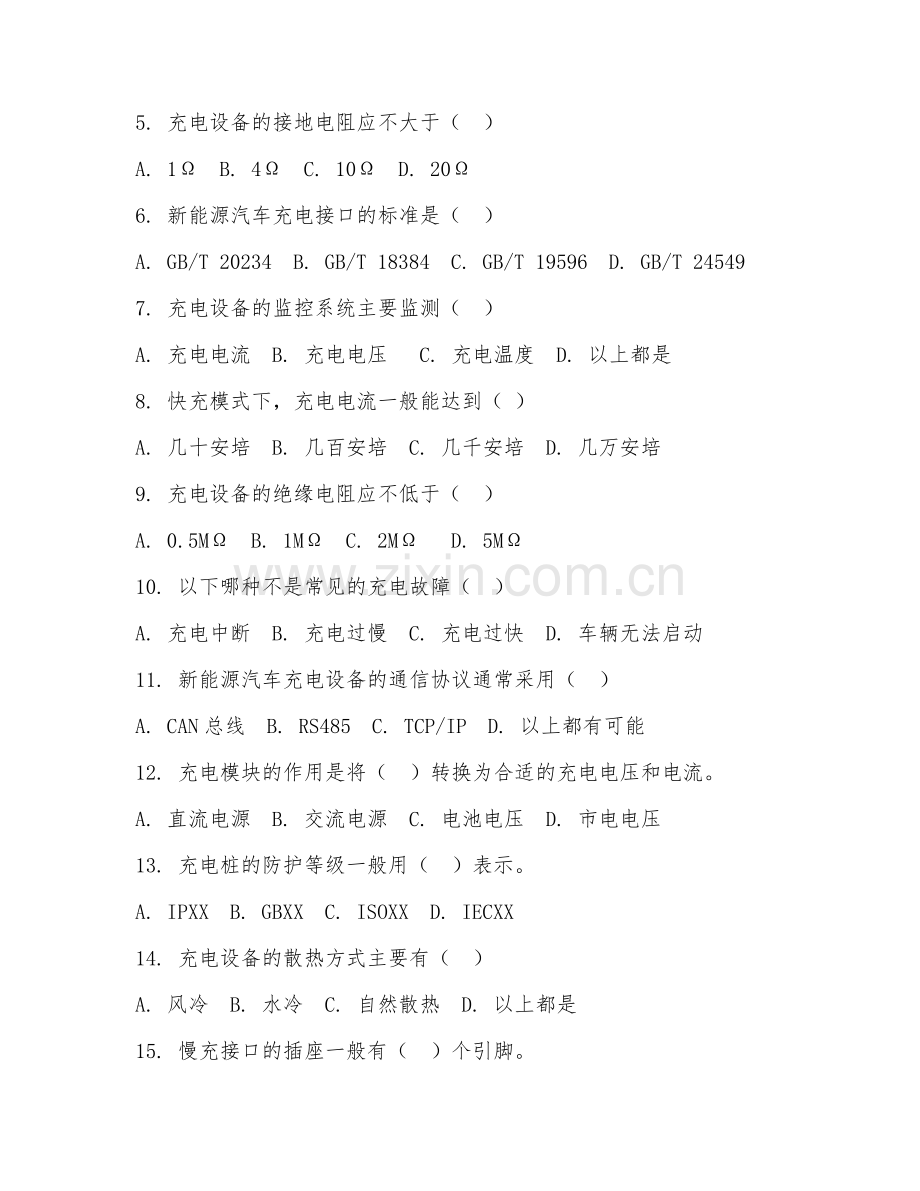

5. 充电设备的接地电阻应不大于（ ）
A. 1Ω B. 4Ω C. 10Ω D. 20Ω
6. 新能源汽车充电接口的标准是（ ）
A. GB/T 20234 B. GB/T 18384 C. GB/T 19596 D. GB/T 24549
7. 充电设备的监控系统主要监测（ ）
A. 充电电流 B. 充电电压 C. 充电温度 D. 以上都是
8. 快充模式下，充电电流一般能达到（ ）
A. 几十安培 B. 几百安培 C. 几千安培 D. 几万安培
9. 充电设备的绝缘电阻应不低于（ ）
A. 0.5MΩ B. 1MΩ C. 2MΩ D. 5MΩ
10. 以下哪种不是常见的充电故障（ ）
A. 充电中断 B. 充电过慢 C. 充电过快 D. 车辆无法启动
11. 新能源汽车充电设备的通信协议通常采用（ ）
A. CAN总线 B. RS485 C. TCP/IP D. 以上都有可能
12. 充电模块的作用是将（ ）转换为合适的充电电压和电流。
A. 直流电源 B. 交流电源 C. 电池电压 D. 市电电压
13. 充电桩的防护等级一般用（ ）表示。
A. IPXX B. GBXX C. ISOXX D. IECXX
14. 充电设备的散热方式主要有（ ）
A. 风冷 B. 水冷 C. 自然散热 D. 以上都是
15. 慢充接口的插座一般有（ ）个引脚。
A. 3 B. 5 C. 7 D. 9
16. 充电设备的电磁兼容性要求符合（ ）标准。
A.CE B. FCC C. GB D. 以上都是
17. 新能源汽车充电设备的功率范围一般在（ ）
A. 几千瓦到几十千瓦 B. 几十瓦到几百瓦 C. 几百瓦到几千瓦 D. 几十千瓦到上百千瓦
18. 充电设备的熔断器主要起（ ）作用。
A. 过载保护 B. 短路保护 C. 过压保护 D. 欠压保护
19. 以下哪种充电设备适用于家庭充电（ ）
A. 直流充电桩 B. 交流充电桩 C. 换电站 D. 移动充电车
20. 充电设备的外壳材质一般要求（ ）
A. 绝缘 B.耐热 C. 防火 D. 以上都是

第II卷（非选择题，共60分）

二、填空题（每题2分，共10分）(请将正确答案填在横线上)
1. 新能源汽车充电设备主要由______、______、______等部分组成。
2. 充电设备的主要功能包括______、______、______等。
3. 常见的充电故障原因有______、______、______等方面。
4. 新能源汽车充电接口分为______接口和______接口。
5. 充电设备的维护内容包括______、______、______等。

三、判断题（每题2分，共10分）(正确的打“√”，错误的打“×”)
1. 新能源汽车充电设备只能给新能源汽车充电，不能给传统燃油汽车充电。（ ）
2. 充电设备的功率越大，充电速度越快，对电池越好。（ ）
3. 充电设备的通信故障不会影响充电过程。（ ）
4. 慢充模式下，充电时间比快充模式长，但对电池的寿命影响较小。（ ）
5. 充电设备的接地是为了防止触电事故，与充电效果无关。（ ）

四、简答题（每题10分，共20分）(请简要回答问题)
1. 简述新能源汽车充电设备的工作原理。
2. 当充电设备出现充电中断故障时，可能的原因有哪些？如何进行排查和解决？

五、案例分析题（每题20分，共20分）(请根据所给案例进行分析解答)
某新能源汽车在使用交流充电桩充电时，出现充电指示灯闪烁且充电中断的情况。经检查，充电桩外观无损坏，充电枪连接正常。请分析可能的故障原因，并提出相应的解决措施。

答案：
第I卷答案
1. B 2. D 3. C 4. C 5. B 6. A 7. D 8. B 9. C 10. D 11. D 12. B 13. A 14.D 15. C 16. D 17. A 18. B 19. B 20. D

第II卷答案
二、
1. 充电模块、充电枪、控制电路
2. 充电控制、充电计量、充电保护
3. 硬件故障（如充电模块损坏）、软件故障（如通信协议错误）、外部因素（如停电）
4. 直流充电、交流充电
5. 外观检查、性能测试（如充电参数检测）、内部清洁

三、
1. √ 2. × 3. × 4. √ 5. ×

四、
1. 新能源汽车充电设备工作原理：首先将市电接入，经过滤波等处理后，通过充电模块将交流电转换为合适的直流电。然后根据车辆电池的状态和充电需求，控制充电电流和电压，通过充电枪将直流电传输给新能源汽车电池，实现充电过程。同时设备具备通信功能，可与车辆交互充电信息。
2. 充电中断故障原因及排查解决：原因可能有充电设备硬件故障（如充电模块损坏）、通信故障（如通信线路中断）、车辆充电接口故障、外部供电问题（如停电）等。排查时先检查充电设备外观及连接是否正常，再检测充电参数是否符合要求，检查通信线路及协议。解决措施针对不同原因，如更换损坏部件、修复通信线路、维修车辆充电接口、等待恢复供电等。

五、
故障原因分析：
1. 充电桩内部充电模块可能出现故障，导致输出电压或电流异常，引起充电中断。
2. 通信线路故障，无法与车辆正常通信获取电池状态等信息，从而中断充电。
3. 充电枪与车辆充电接口接触不良，虽然外观连接正常，但可能存在内部接触问题。
4. 充电桩软件故障，控制逻辑错误，误判充电状态导致中断。

解决措施：
1. 使用专业检测设备检测充电模块输出参数，如有异常更换充电模块。
2. 检查通信线路连接及信号，修复通信故障。
3. 重新插拔充电枪，确保接触良好，必要时清洁充电接口。
4. 尝试重启充电桩，若仍有问题，联系厂家更新软件。
