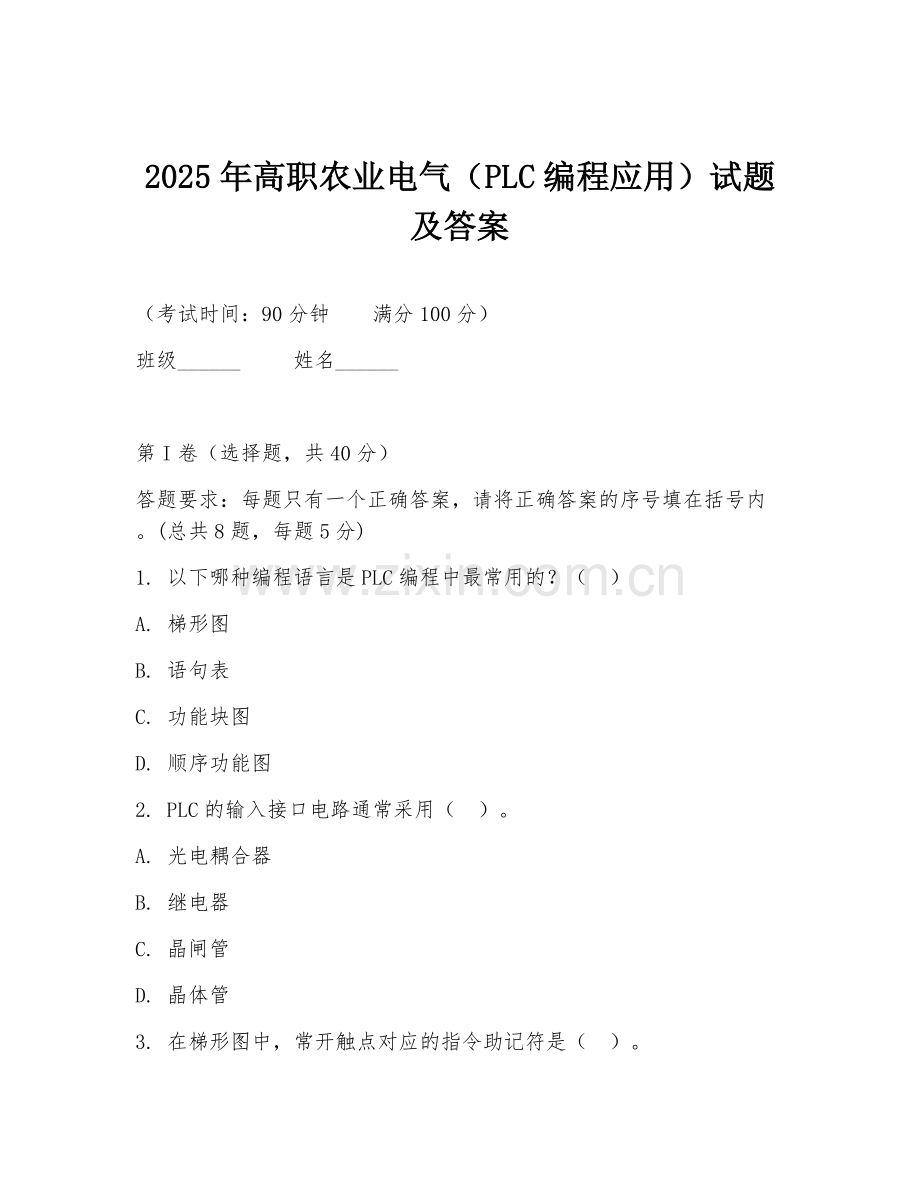

2025年高职农业电气（PLC编程应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共8题，每题5分)
1. 以下哪种编程语言是PLC编程中最常用的？（ ）
A. 梯形图
B. 语句表
C. 功能块图
D. 顺序功能图
2. PLC的输入接口电路通常采用（ ）。
A. 光电耦合器
B. 继电器
C. 晶闸管
D. 晶体管

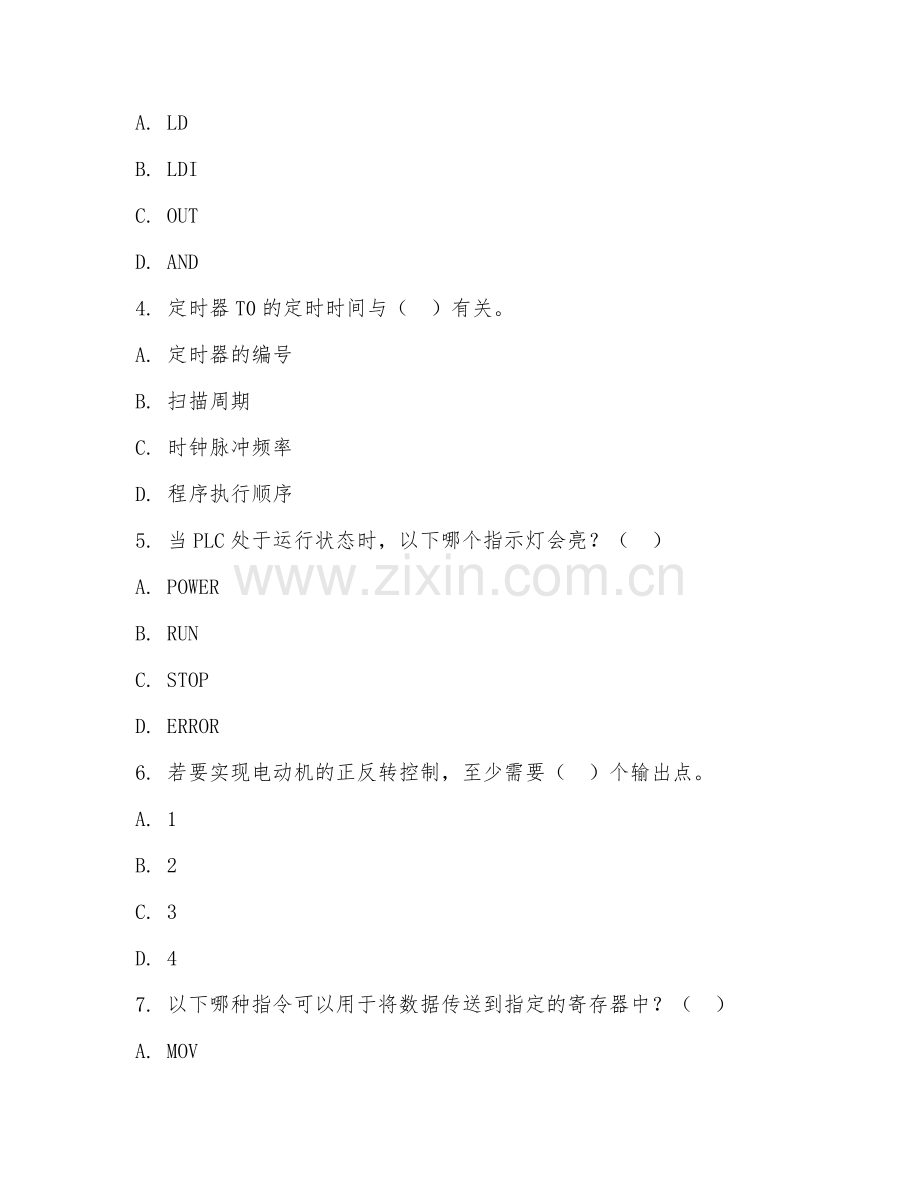

3. 在梯形图中，常开触点对应的指令助记符是（ ）。
A. LD
B. LDI
C. OUT
D. AND
4. 定时器T0的定时时间与（ ）有关。
A. 定时器的编号
B. 扫描周期
C. 时钟脉冲频率
D. 程序执行顺序
5. 当PLC处于运行状态时，以下哪个指示灯会亮？（ ）
A. POWER
B. RUN
C. STOP
D. ERROR
6. 若要实现电动机的正反转控制，至少需要（ ）个输出点。
A. 1
B. 2
C. 3
D. 4
7. 以下哪种指令可以用于将数据传送到指定的寄存器中？（ ）
A. MOV
B. ADD
C. SUB
D. INC
8. 在PLC程序中，用于条件判断的指令是（ ）。
A. 比较指令
B. 数据传送指令
C. 逻辑运算指令
D. 移位指令

第II卷（非选择题，共60分）
9. 填空题：请在横线上填入正确的内容。(总共5题，每题4分)
（1）PLC的编程语言主要有梯形图、语句表、功能块图和______。
（2）定时器的定时时间计算公式为______。
（3）PLC的输出接口类型有继电器输出、晶体管输出和______。
（4）在梯形图中，串联多个常开触点应使用______指令。
（5）用于将两个数相加的指令是______。
10. 简答题：简要回答以下问题。(总共2题，每题10分)
（1）简述PLC的工作原理。
（2）说明定时器和计数器的区别。
11. 程序设计题：根据以下控制要求，设计PLC梯形图程序。(1题，20分)
控制要求：有一台三相异步电动机，要求实现正反转控制，并且要有过载保护。当电动机过载时，停止运行并报警。
12. 材料分析题：阅读以下材料，回答问题。(1题，10分)
材料：某农业自动化控制系统中，使用PLC控制灌溉水泵。灌溉水泵根据土壤湿度传感器的信号来决定是否启动。当土壤湿度低于设定值时，水泵启动进行灌溉；当土壤湿度达到设定值时，水泵停止。
问题：请分析该控制系统中PLC的输入信号和输出信号分别是什么？

答案：
1. A
2. A
3. A
4. C
5. B
6. B
7. A
8. A
9. （1）顺序功能图；（2）定时时间=预置值×时钟脉冲周期；（3）晶闸管输出；（4）AND；（5）ADD
10. （1）PLC采用循环扫描的工作方式，其工作过程主要包括输入采样、程序执行和输出刷新三个阶段。在输入采样阶段，PLC读取输入端子的状态并存入输入映像寄存器；在程序执行阶段，PLC按照程序指令对输入映像寄存器和其他软元件的数据进行处理；在输出刷新阶段，PLC将输出映像寄存器的状态传送到输出端子。（2）定时器是对内部时钟脉冲进行计数，达到预置值时产生定时输出。计数器是对外部输入信号的脉冲进行计数，达到预置值时产生计数输出。定时器侧重于时间控制，计数器侧重于脉冲计数。
11. 略（根据控制要求设计梯形图，需有正反转控制电路、过载保护电路及报警电路等）
12. 输入信号：土壤湿度传感器信号；输出信号：灌溉水泵控制信号。
