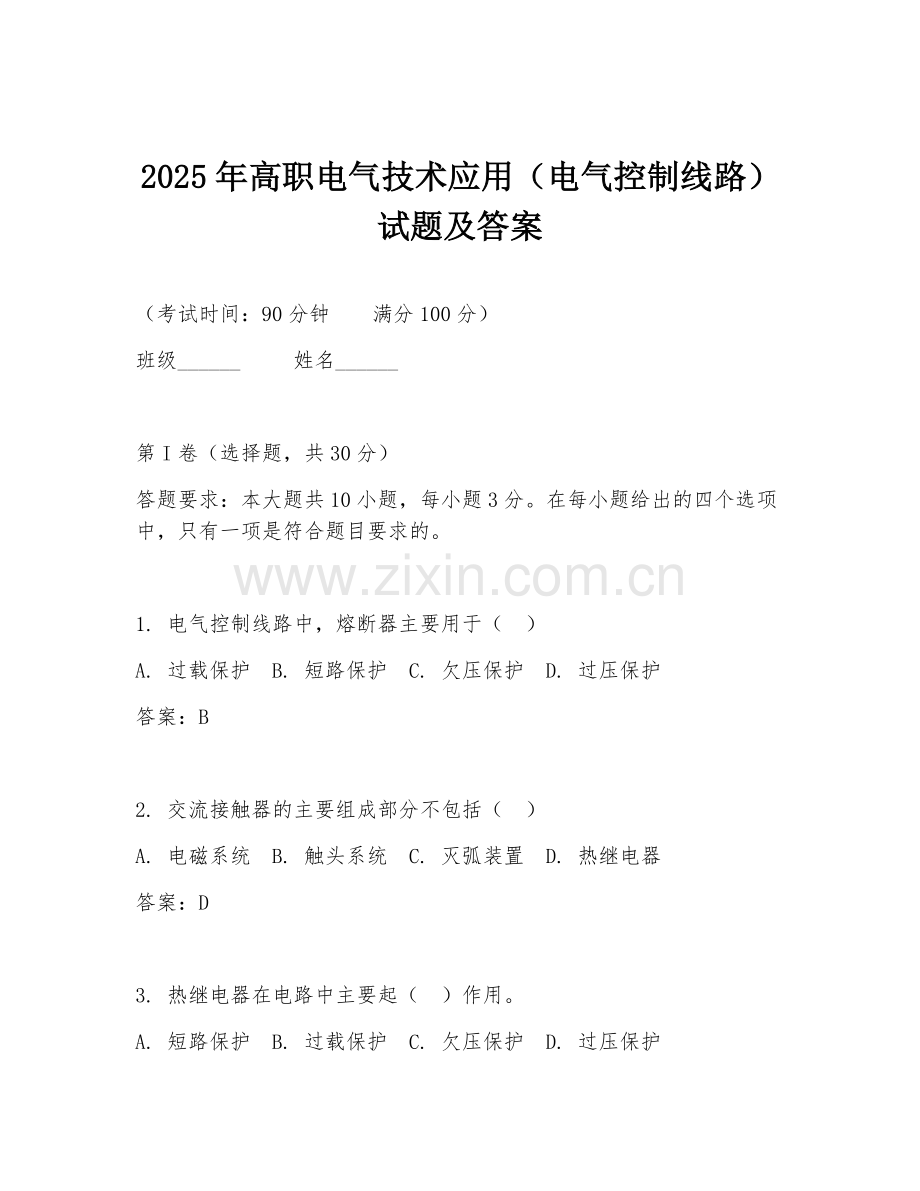

2025年高职电气技术应用（电气控制线路）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电气控制线路中，熔断器主要用于（ ）
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
答案：B

2. 交流接触器的主要组成部分不包括（ ）
A. 电磁系统 B. 触头系统 C. 灭弧装置 D. 热继电器
答案：D

3. 热继电器在电路中主要起（ ）作用。
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护
答案：B

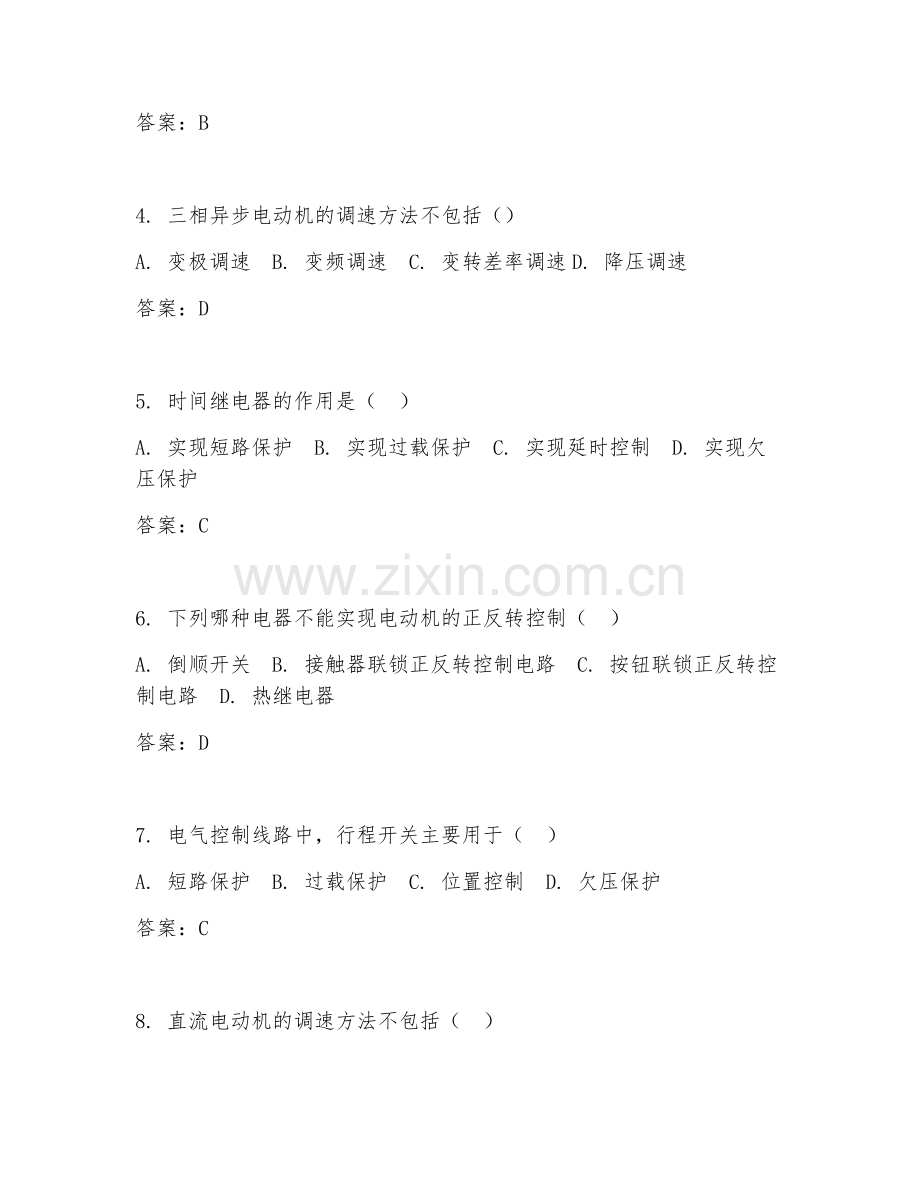

4. 三相异步电动机的调速方法不包括（）
A. 变极调速 B. 变频调速 C. 变转差率调速D. 降压调速
答案：D

5. 时间继电器的作用是（ ）
A. 实现短路保护 B. 实现过载保护 C. 实现延时控制 D. 实现欠压保护
答案：C

6. 下列哪种电器不能实现电动机的正反转控制（ ）
A. 倒顺开关 B. 接触器联锁正反转控制电路 C. 按钮联锁正反转控制电路 D. 热继电器
答案：D

7. 电气控制线路中，行程开关主要用于（ ）
A. 短路保护 B. 过载保护 C. 位置控制 D. 欠压保护
答案：C

8. 直流电动机的调速方法不包括（ ）
A. 改变电枢电压调速 B. 改变励磁磁通调速 C. 改变转差率调速 D. 改变电枢回路电阻调速
答案：C

9. 下列哪种电器属于主令电器（ ）
A. 接触器 B. 继电器 C. 按钮 D. 熔断器
答案：C

10. 电气控制线路中，熔断器的熔体材料一般采用（ ）
A. 铜 B. 铝 C. 铅锡合金 D. 铁
答案：C

第II卷（非选择题，共70分）

二、填空题（每空2分共20分）
答题要求：请在每题的空格中填上正确答案。错填、不填均无分。

1. 电气控制线路主要由______、______、______等部分组成。
答案：控制电路、保护电路、主电路

2. 交流接触器的触头分为______触头和______触头。
答案：主、辅助

3. 热继电器主要由______、______、______等部分组成。
答案：热元件、双金属片、触点系统

4. 三相异步电动机的定子绕组有______、______、______三种连接方式。
答案：星形、三角形、双星形

5. 时间继电器按延时方式可分为______和______两种。
答案：通电延时型、断电延时型

三、判断题（每题2分共10分）答题要求：判断下列各题，正确的在题后括号内打“√”，错误的打“×”。

1. 熔断器的额定电流应大于熔体的额定电流。（ ）
答案：√

2. 交流接触器的线圈可以串联使用。（ ）
答案：×

3. 热继电器的热元件应串联在主电路中。（ ）
答案：√

4. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
答案：√

5. 时间继电器的延时时间可以通过调整弹簧的松紧来改变。（ ）
答案：×

四、简答题（每题10分共20分）答题要求：请简要回答问题，要求语言简洁明了，条理清晰回答问题。

1. 简述电气控制线路中常用的保护环节有哪些？
在电气控制线路中，常用的保护环节有短路保护，通过熔断器实现，当电路短路时迅速切断电路；过载保护，利用热继电器，在过载时动作切断电路；欠压保护，一般由接触器等电器实现，电压过低时自动切断电路；过压保护，可采用过电压继电器等，电压过高时保护电路。

2. 说明三相异步电动机直接启动的优缺点及适用场合。
三相异步电动机直接启动优点是简单、经济、启动设备少。缺点是启动电流大，会对电网造成冲击，可能影响同一电网上其他设备正常运行。适用于小容量电动机，一般认为功率小于7.5kW的电动机可直接启动，在对电网冲击要求不高且启动不频繁的场合较为适用。

五、综合应用题（20分）答题要求：请根据题目要求，结合所学知识进行分析和解答，解答过程要详细、准确。

某机床主轴电动机要求能实现正反转控制，且要有过载保护和短路保护。请设计一个电气控制线路，并说明各电器元件在电路中的作用。
设计的电气控制线路：采用接触器联锁正反转控制电路。主电路中，电源经熔断器FU接入接触器KM1、KM2主触头，再连接到电动机M，实现正反转供电。控制电路中，按钮SB1、SB2分别控制正反转启动，SB3停止。KM1、KM2辅助触头实现联锁防止同时吸合造成短路。热继电器FR串联在主电路中实现过载保护。熔断器FU实现短路保护。熔断器在短路时迅速切断电路；热继电器过载时动作保护电动机；接触器控制电动机正反转；按钮实现启动停止操作；联锁触头防止错误操作。
