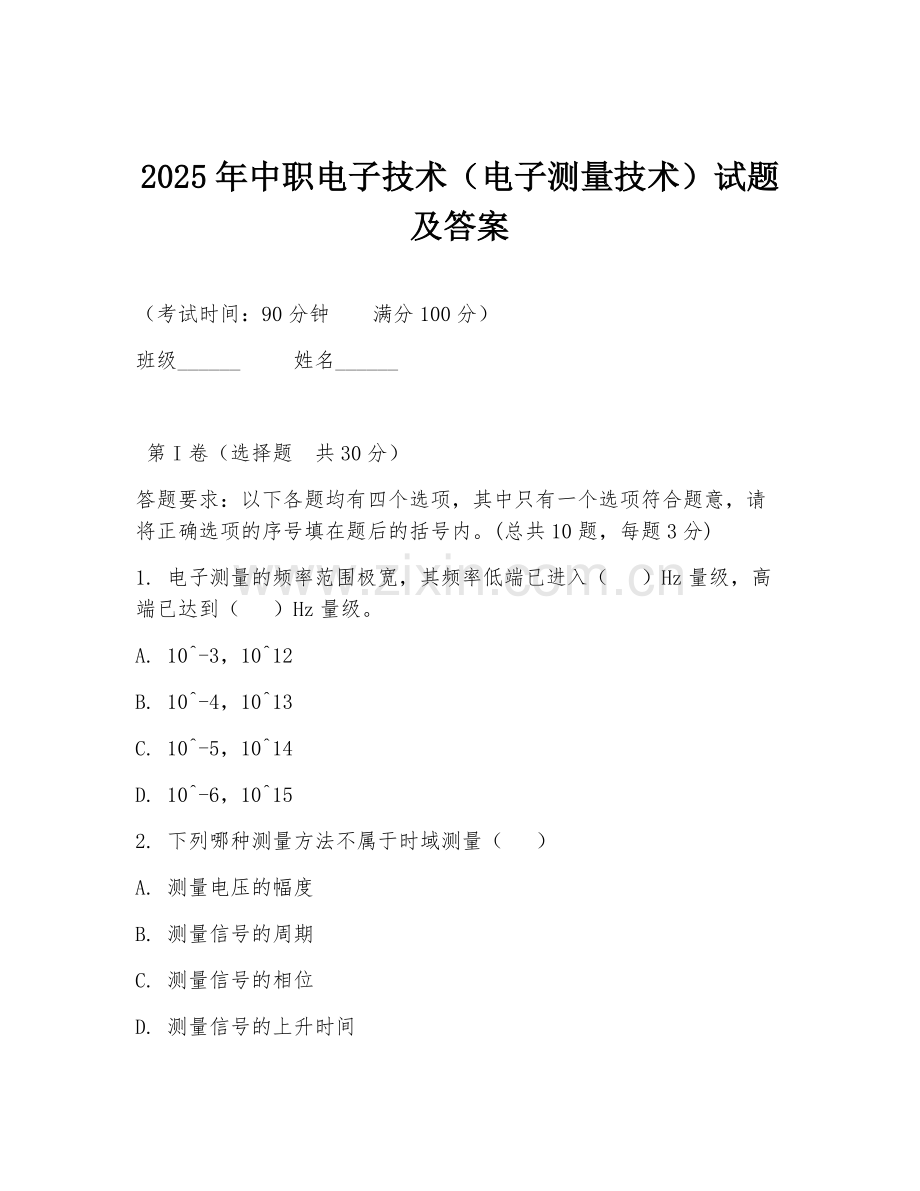

2025年中职电子技术(电子测量技术)试题及答案.doc_第1页
第1页 / 共6页

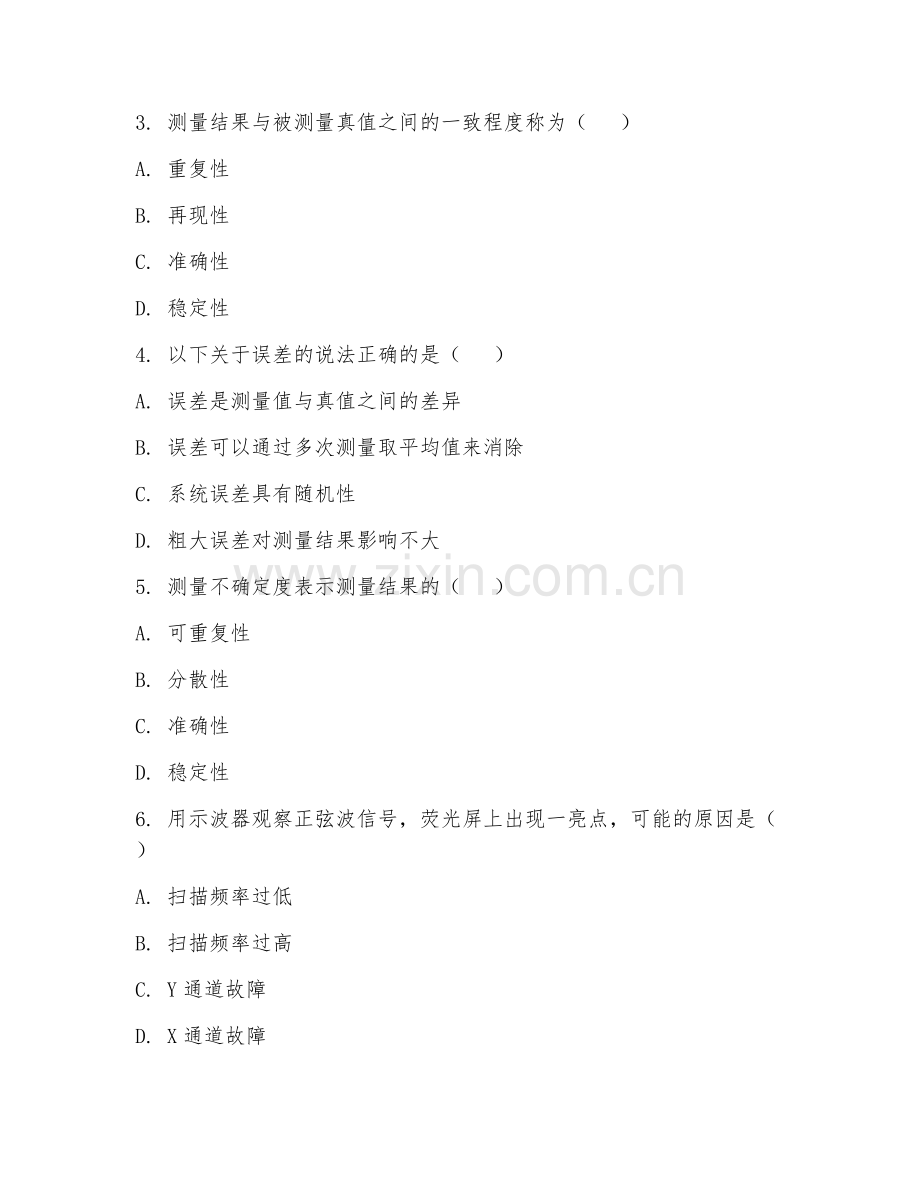

2025年中职电子技术(电子测量技术)试题及答案.doc_第2页
第2页 / 共6页


点击查看更多>>
资源描述
2025年中职电子技术(电子测量技术)试题及答案 (考试时间:90分钟 满分100分) 班级______ 姓名______ 第I卷(选择题 共30分) 答题要求:以下各题均有四个选项,其中只有一个选项符合题意,请将正确选项的序号填在题后的括号内。(总共10题,每题3分) 1. 电子测量的频率范围极宽,其频率低端已进入( )Hz量级,高端已达到( )Hz量级。 A. 10^-3,10^12 B. 10^-4,10^13 C. 10^-5,10^14 D. 10^-6,10^15 2. 下列哪种测量方法不属于时域测量( ) A. 测量电压的幅度 B. 测量信号的周期 C. 测量信号的相位 D. 测量信号的上升时间 3. 测量结果与被测量真值之间的一致程度称为( ) A. 重复性 B. 再现性 C. 准确性 D. 稳定性 4. 以下关于误差的说法正确的是( ) A. 误差是测量值与真值之间的差异 B. 误差可以通过多次测量取平均值来消除 C. 系统误差具有随机性 D. 粗大误差对测量结果影响不大 5. 测量不确定度表示测量结果的( ) A. 可重复性 B. 分散性 C. 准确性 D. 稳定性 6. 用示波器观察正弦波信号,荧光屏上出现一亮点,可能的原因是( ) A. 扫描频率过低 B. 扫描频率过高 C. Y通道故障 D. X通道故障 7. 万用表测量电阻时,若指针偏转角过大,说明( ) A. 所选量程过大 B. 所选量程过小 C. 电阻值过大 D. 电阻值过小 8. 测量交流电压时,示波器的Y通道应工作在( ) A. 直流耦合方式 B. 交流耦合方式 C. 接地方式 D. 以上都可以 9. 以下哪种仪器不能用于测量频率( ) A. 示波器 B. 频谱分析仪 C. 逻辑分析仪 D. 万用表 10. 测量信号的幅度时,应使用示波器的( ) A. 扫描功能 B. 触发功能 C. 幅度测量功能 D. 时间测量功能 第II卷(非选择题 共7分) 11. 填空题:电子测量的内容主要包括( )、( )、( )、( )、( )等。(总共5空,每空2分) 12. 判断题:测量误差越小,测量结果的准确性越高。( )(1分) 13. 简答题:简述示波器的基本组成部分及其作用。(5分) 第III卷(非选择题 共20分) 14. 计算题:用万用表测量某电阻,读数为10kΩ,已知万用表的精度为0.5级,求该电阻测量值的最大可能误差。(5分) 15. 分析题:在使用示波器观察信号时,发现波形不稳定,试分析可能的原因及解决方法。(5分) 第IV卷(非选择题 共20分) 阅读材料:某电子元件的电压与电流关系如下表所示: |电压U(V)|1|2|3|4|5| |----|----|----|----|----|----| |电流I(mA)|0.1|0.2|0.3|0.4|0.5| 16. 分析题:根据上述数据,分析该元件的特性。(5分) 17. 绘图题:画出该元件电压与电流关系的曲线。(5分) 第V卷(非选择题 共20分) 阅读材料:在电子测量中,经常需要对信号进行各种处理和分析。例如,要测量一个正弦波信号的频率、幅度和相位等参数。 18. 设计题:设计一个测量正弦波信号频率、幅度和相位的实验方案。(1分) 19. 分析题:分析该实验方案中可能存在的误差及如何减小误差。(5分) 20. 拓展题:如果要测量一个复杂信号的参数,你认为可以采用哪些方法?(5分) 答案:1. A 2. C 3. C 4. A 5. B 6. D 7. B 8. B 9. D 10. C 11. 电参量测量、电路元件测量、信号特性测量、电子设备性能测量、特性曲线测量 12. √ 13. 示波器基本组成部分包括:示波管,用于显示电信号波形;Y通道,对被测信号进行放大和处理;X通道,产生锯齿波扫描电压;触发电路,产生触发信号使扫描与被测信号同步;电源电路,提供各部分所需电源。 14. 最大可能误差=测量值×精度等级%=10kΩ×0.5% = 50Ω 15. 波形不稳定原因可能有:触发源选择不当、触发方式不合适、扫描速度与信号频率不匹配等。解决方法:正确选择触发源,如内触发、外触发;根据信号特性选择合适触发方式,如上升沿触发、下降沿触发;调整扫描速度,使扫描频率与信号频率成整数倍关系。 16. 该元件电压与电流成正比关系,说明是线性元件。 17. 横坐标为电压U,纵坐标为电流I,依次描点(1,0.1)、(2,0.2)、(3,0.3)、(4,0.4)、(5,0.5),然后用直线连接各点。 18. 实验方案:用示波器观察正弦波信号,从示波器上读取信号周期,根据频率公式计算频率;用示波器的幅度测量功能测量幅度;利用示波器的李萨如图形测量相位。 19. 误差可能有:示波器测量精度有限导致的测量误差;信号干扰引起的误差。减小误差方法:选择高精度示波器;对信号进行屏蔽和滤波处理减少干扰。 20. 对于复杂信号可采用频谱分析仪分析其频谱特性;用逻辑分析仪分析数字信号的时序等;还可通过数据采集卡采集信号,利用软件进行分析处理。
