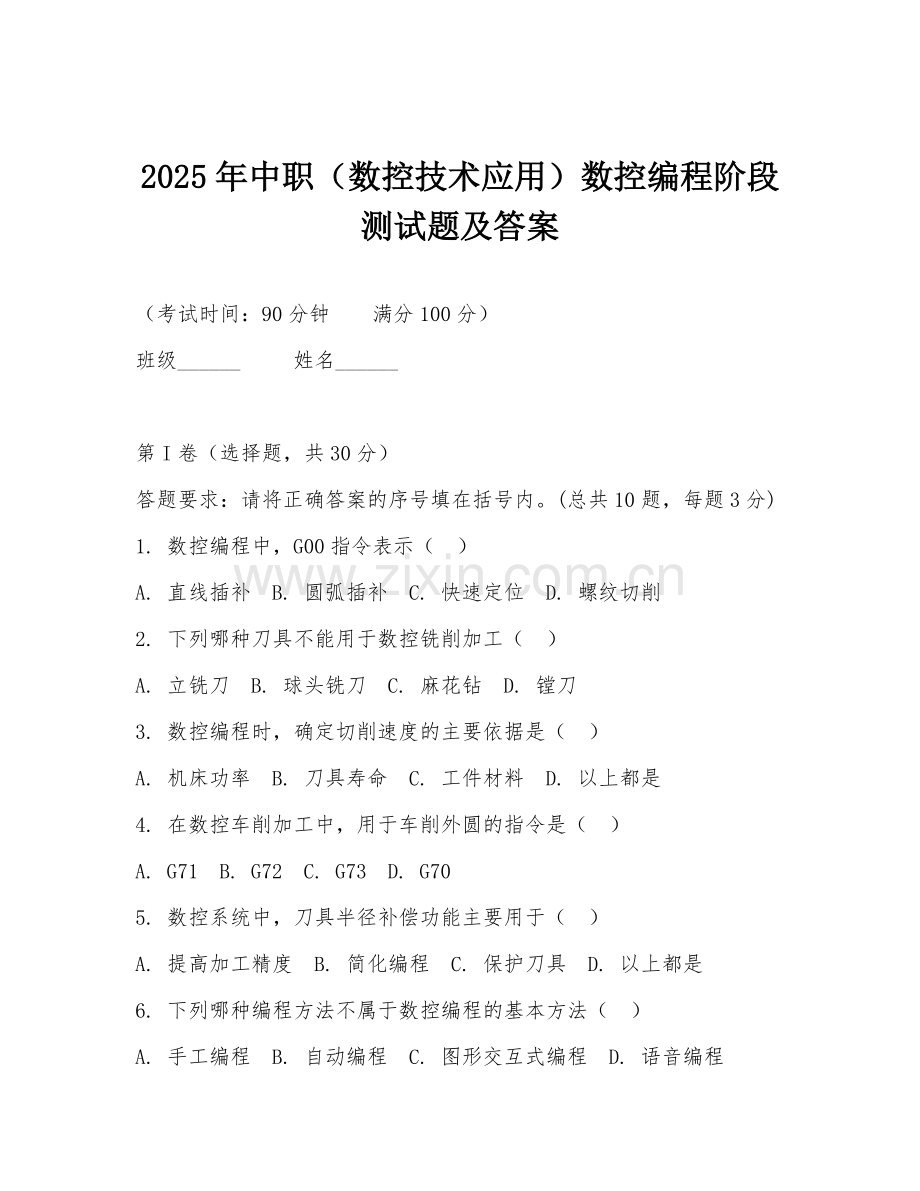

2025年中职（数控技术应用）数控编程阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 数控编程中，G00指令表示（ ）
A. 直线插补 B. 圆弧插补 C. 快速定位 D. 螺纹切削
2. 下列哪种刀具不能用于数控铣削加工（ ）
A. 立铣刀 B. 球头铣刀 C. 麻花钻 D. 镗刀
3. 数控编程时，确定切削速度的主要依据是（ ）
A. 机床功率 B. 刀具寿命 C. 工件材料 D. 以上都是
4. 在数控车削加工中，用于车削外圆的指令是（ ）
A. G71 B. G72 C. G73 D. G70
5. 数控系统中，刀具半径补偿功能主要用于（ ）
A. 提高加工精度 B. 简化编程 C. 保护刀具 D. 以上都是
6. 下列哪种编程方法不属于数控编程的基本方法（ ）
A. 手工编程 B. 自动编程 C. 图形交互式编程 D. 语音编程
7. 数控编程时，程序段号的作用是（ ）
A. 便于程序的校对和修改 B. 表示程序的开始 C. 表示程序的结束 D. 以上都不是
8. 在数控铣削加工中，用于铣削平面的指令是（ ）
A. G01 B. G02 C. G03 D. G41
9. 数控系统中，进给速度倍率开关的作用是（ ）
A. 调节主轴转速 B. 调节进给速度 C. 调节切削深度 D. 以上都不是
10. 下列哪种数控编程软件不是常用的（ ）
A. Mastercam B. UG C. AutoCAD D. CAXA制造工程师

第II卷（非选择题，共70分）
1. 填空题（每题3分，共15分）
（1）数控编程的基本步骤包括______、______、______、______。
（2）数控车削加工中，常用的固定循环指令有______、______、______、______。
（3）数控铣削加工中，刀具半径补偿的建立和取消需要使用______、______指令。
（4）数控系统中，坐标系分为______、______、______。
（5）数控编程时，刀具补偿值的设定方法有______、______两种。
2. 判断题（每题2分，共10分）
（1）数控编程只能使用G代码进行编程。（ ）
（2）数控车削加工中，G90指令只能用于车削外圆。（ ）
（3）数控铣削加工中，刀具半径补偿功能可以在任何时候使用。（ ）
（4）数控系统中，程序段格式必须是固定的。（ ）
（5）数控编程时，刀具的选择只与工件的材料有关。（ ）
3. 简答题（每题10分，共20分）
（1）简述数控编程的基本概念及其重要性。
（2）说明数控车削加工中G71指令的含义及应用场合。
4. 编程题（每题15分，共25分）
材料：有一圆柱形零件，毛坯直径为50mm，长度为100mm，材料为45钢。要求加工外圆至直径45mm，长度95mm，并在零件右端加工一个M20×2的螺纹。
请编写数控车削加工程序。
5. 综合题（共20分）
材料：如图所示零件，毛坯尺寸为100×80×20mm，材料为铝合金。要求在数控铣床上加工出该零件的轮廓。
请编写数控铣削加工程序，并说明加工过程中的注意事项。

答案：
第I卷：1.C 2.C 3.D 4.A 5.D 6.D 7.A 8.A 9.B 10.C
第II卷：1.（1）分析零件图样、确定加工工艺、数值计算、编写程序清单。（2）G71、G72、G73、G70。（3）G41、G42。（4）机床坐标系、工件坐标系、编程坐标系。（5）刀具磨耗补偿、刀具形状补偿。2.（1）× （2）× （
3.（1）数控编程是从零件图样到获得数控加工程序的全过程。重要性在于它是数控加工的关键环节，直接影响加工质量、效率和成本等。（2）G71是外圆粗车循环指令。用于切除棒料毛坯的大部分加工余量，可简化编程。应用场合为圆柱毛坯料粗车外圆。
4. O0001；G99；G97 S500 M03；T0101；G00 X52 Z2；G71 U2 R0.5；G71 P1 Q
5. 程序：O0002；G90 G54 G00 X0 Y0 Z100；S1000 M03；G00 Z5；G41 D10 M08；G01 X20 Y0 F100；X20 Y
注意事项：合理选择刀具和切削参数；注意刀具半径补偿方向；加工过程中注意观察刀具磨损和工件加工情况；及时清理切屑等。
