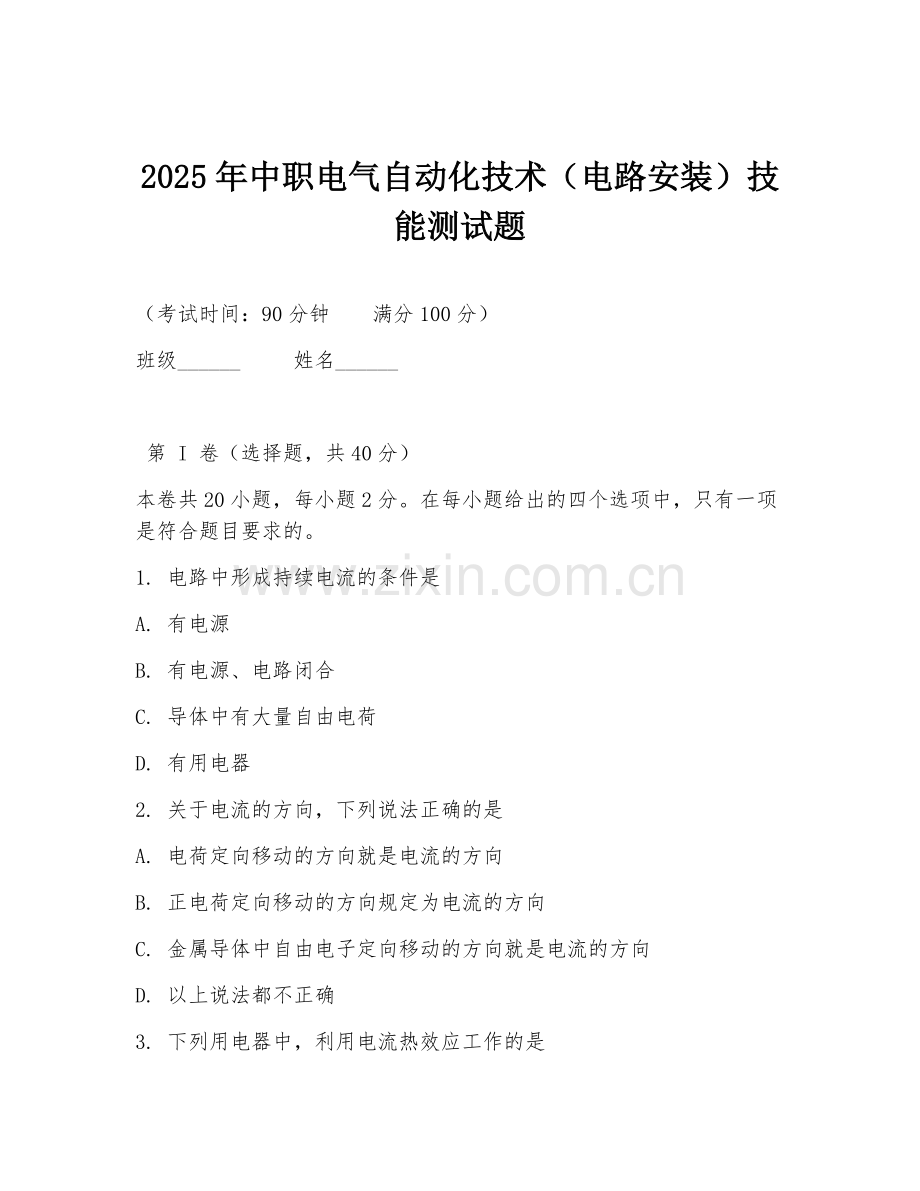

2025年中职电气自动化技术（电路安装）技能测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 电路中形成持续电流的条件是
A. 有电源
B. 有电源、电路闭合
C. 导体中有大量自由电荷
D. 有用电器
2. 关于电流的方向，下列说法正确的是
A. 电荷定向移动的方向就是电流的方向
B. 正电荷定向移动的方向规定为电流的方向
C. 金属导体中自由电子定向移动的方向就是电流的方向
D. 以上说法都不正确
3. 下列用电器中，利用电流热效应工作的是
A. 电视机
B. 电风扇
C. 电熨斗
D. 电冰箱
4. 电阻是导体对电流的阻碍作用，电阻的大小与下列哪个因素无关
A. 导体的材料
B. 导体的长度
C. 导体的横截面积
D. 导体两端的电压
5. 一段导体两端电压是4V时，导体中的电流是0.5A，此导体的电阻是
A. 0.125Ω
B. 2Ω
C. 8Ω
D. 16Ω
6. 由欧姆定律公式I = U/R变形得R = U/I，对此，下列说法中正确的是
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
7. 串联电路中，电阻R1 = 20Ω，R2 = 30Ω，则R1、R2两端电压之比为
A. 2:3
B. 3:2
C. 1:1
D. 1:2
8. 并联电路中，电阻R1 = 20Ω，R2 = 30Ω，则通过R1、R2的电流之比为
A. 2:3
B. 3:2
C. 1:1
D. 1:2
9. 家庭电路中，空气开关“跳闸”的原因可能是
A. 用电器的总功率过大
B. 电路中发生短路
C. 开关接触不良
D. A、B选项都有可能
10. 下列做法中，符合安全用电原则的是
A. 用湿手拔插头
B. 有人触电时，应先切断电源
C. 家用电器的金属外壳不用接地
D. 用铁丝代替保险丝
11. 下列关于电压的说法中，正确的是
A. 电压是形成电流的原因
B. 电压的作用是使自由电荷定向移动形成电流
C. 对人体的安全电压是36V
D. 以上说法都正确
12. 下列关于电源的说法中，正确的是
A. 电源是提供电压的装置
B. 电源是提供电流的装置
C. 电源是把电能转化为其他形式能的装置
D. 以上说法都正确
13. 下列关于电路连接的说法中，正确的是
A. 串联电路中，各用电器之间相互影响
B. 并联电路中，各用电器之间互不影响
C. 家庭电路中，各用电器之间是并联的
D. 以上说法都正确
14. 下列关于电流表的使用方法中，错误的是
A. 电流表要与被测电路串联
B. 电流要从电流表的正接线柱流入，负接线柱流出
C. 被测电流不能超过电流表的量程
D. 可以把电流表直接连在电源两极上
15. 下列关于电压表的使用方法中，正确的是
A. 电压表要与被测电路并联
B. 电压表可以直接连在电源两极上
C. 被测电压不能超过电压表的量程
D. 以上说法都正确
16. 一个标有“220V 100W”的灯泡，正常工作时的电流是
A. 0.45A
B. 2.2A
C. 100A
D. 220A
17. 一个标有“220V 100W”用电器，正常工作10h消耗的电能是
A. 1kW·h
B. 10kW·h
C. 100kW·h
D. 2200kW·h
18. 下列关于电能表的说法中，正确的是
A. 电能表是测量电功的仪表
B. 电能表是测量电功率的仪表
C. 电能表的计数器上，前后两次读数之差就是这段时间内消耗的电能
D. 以上说法都正确
19. 下列关于电功率的说法中，正确的是
A. 电功率是表示电流做功快慢的物理量
B. 电功率的大小等于电流做的功与所用时间之比
C. 用电器的电功率越大，消耗的电能越多
D. 以上说法都正确
20. 一个标有“220V 500W”的电热水壶，正常工作时的电阻是
A. 484Ω
B. 96.8Ω
C. 44Ω
D. 110Ω

第 II 卷（非选择题，共60分）
21. （10分）填空题
（1）电路是由______、______、______和______组成的。
（2）电阻是导体对电流的______作用，电阻的单位是______。
（A）
（3）串联电路中，总电阻等于各分电阻______；并联电路中，总电阻的倒数等于各分电阻倒数______。
（4）家庭电路的电压是______V，对人体的安全电压是不高于______V。
（5）电能表是测量______的仪表，它的计数器上，前后两次读数之差就是这段时间内消耗的______。
22. （10分）作图题
（1）根据图甲所示的实物图，在图乙中画出对应的电路图。
（2）根据图丙所示的电路图，在图丁中连接对应的实物图。
23. （10分）实验题
在“探究电流与电压、电阻的关系”实验中：
（1）连接电路时，开关应______，滑动变阻器的滑片应置于______阻值处。
（2）实验中，通过调节______来改变定值电阻两端的电压。
（3）当探究电流与电压的关系时，应保持______不变，改变______测量对应的电流。
（4）当探究电流与电阻的关系时，应保持______不变，改变______测量对应的电流。
（5）实验中得到的数据如下表所示：
|实验次数|电压U/V|电阻R/Ω|电流I/A|
|----|----|----|----|
|1|2|5|0.4|
|2|4|5|0.8|
|3|6|5|1.2|
|4|4|10|0.4|
|5|4|15|0.27|
分析表中数据可得：
①当电阻一定时，电流与电压成______。
②当电压一定时，电流与电阻成______。
24. （15分）解答题
有一个标有“220V 1000W”的电热水器，求它正常工作时的电阻是多少？若它正常工作1h，消耗的电能是多少？
2材料：某同学在安装电路时，发现导线不够长，于是他把两根导线连接起来使用。在使用过程中，他发现连接处比别处更容易发热，甚至烧坏。
问题：请你用所学的物理知识解释为什么连接处比别处更容易发热？
25. （15分）综合题
如图所示的电路中，电源电压保持不变，R1 = 10Ω，R2 = 20Ω，闭合开关S，电流表的示数为0.3A。求：
（1）电源电压是多少？
（2）通过R2的电流是多少？
（3）电路的总功率是多少？

答案：1. B 2. B 3. C 4. D 5. C 6. D 7. A 8. B 9. D 10. B 11. A 12. A 13. D 14. D 15. D 16. A 17. A 18. A 19. D 20. B 21. （1）电源；用电器；开关；导线 （2）阻碍；欧姆 （3）之和；之和 （4）220；36 （5）电功；电能 23. （1）断开；最大 （2）滑动变阻器 （3）电阻；电压 （4）电压；电阻 （5）①正比 ②反比 24. 由P = U²/R可得，R = U²/P = (220V)²/1000W = 48.4Ω；W = Pt = 1000W×1h = 1kW·h。连接处电阻较大，根据Q = I²Rt，在电流和通电时间相同的情况下，电阻越大，产生的热量越多，所以连接处比别处更容易发热。 25. （1）由I = U/R可得，U = IR = 0.3A×10Ω = 3V （2）因为并联电路各支路电压相等，所以I2 = U/R2 = 3V/20Ω = 0.15A （3）I总 = I1 + I2 = 0.3A + 0
