2025年大学（机械设计制造及其自动化）机械制图测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 视图是用正投影法绘制的物体在投影面上的图形，其中（ ）主要用于表达机件的外部形状。
A. 基本视图
B. 向视图
C. 局部视图
D. 斜视图
2. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的视图，可以以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为（ ）。
A. 全剖视图
B. 半剖视图

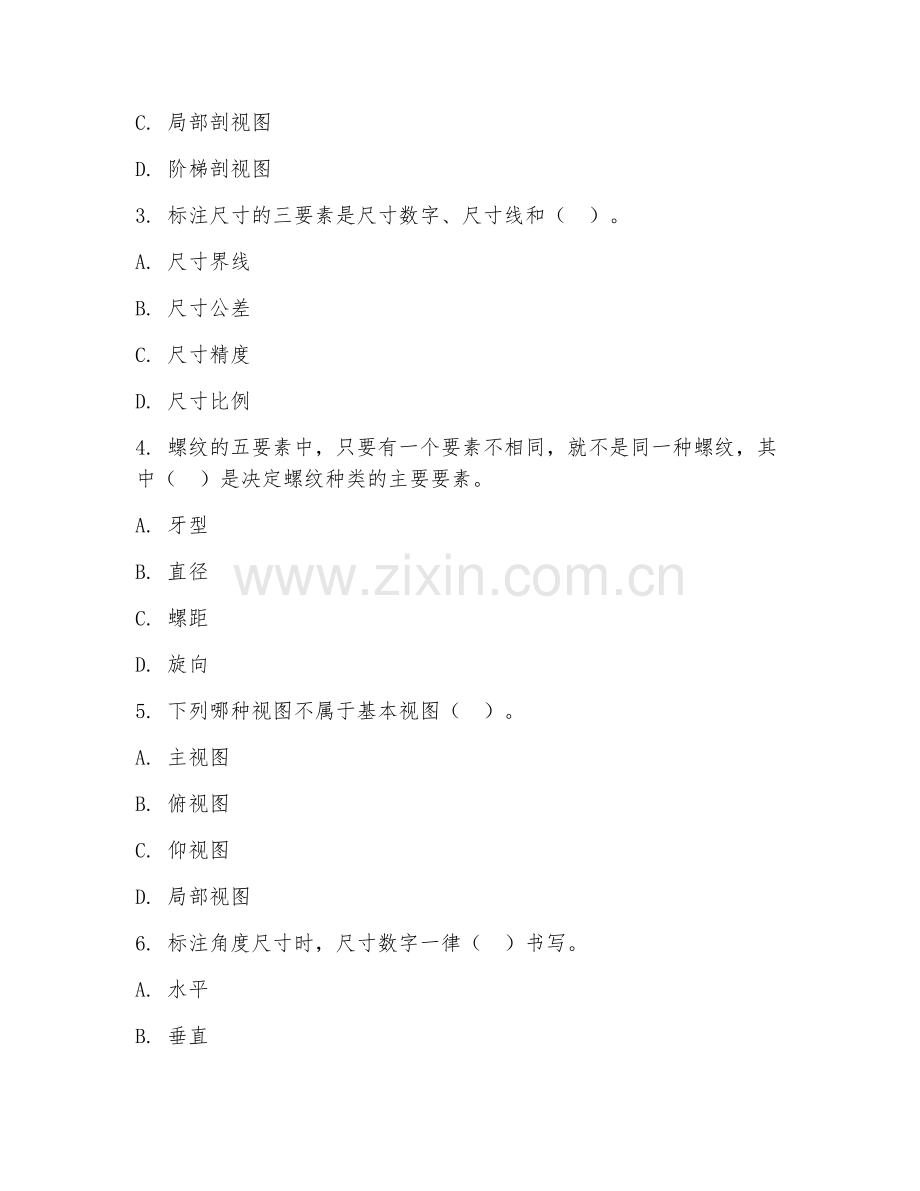

C. 局部剖视图
D. 阶梯剖视图
3. 标注尺寸的三要素是尺寸数字、尺寸线和（ ）。
A. 尺寸界线
B. 尺寸公差
C. 尺寸精度
D. 尺寸比例
4. 螺纹的五要素中，只要有一个要素不相同，就不是同一种螺纹，其中（ ）是决定螺纹种类的主要要素。
A. 牙型
B. 直径
C. 螺距
D. 旋向
5. 下列哪种视图不属于基本视图（ ）。
A. 主视图
B. 俯视图
C. 仰视图
D. 局部视图
6. 标注角度尺寸时，尺寸数字一律（ ）书写。
A. 水平
B. 垂直
C. 倾斜
D. 随角度方向
7. 零件图中，尺寸公差带代号标注在（ ）的右边。
A. 基本尺寸
B. 尺寸线
C. 尺寸界线
D. 公差值
8. 装配图中，相邻两零件的剖面线应（ ）。
A. 方向相同，间隔不同
B. 方向相反，间隔相同
C. 方向相反，间隔不同
D. 方向相同，间隔相同
9. 圆柱齿轮的齿顶圆用（ ）绘制。
A. 粗实线
B. 细实线
C. 点划线
D. 虚线
10. 尺寸线终端形式有箭头和（ ）两种。
A. 斜线
B. 直线
C. 波浪线
D. 双折线
11. 局部剖视图中，视图与剖视图之间用（ ）分界。
A. 粗实线
B. 细实线
C. 点划线
D. 波浪线
12. 螺纹的公称直径是指（ ）。
A. 大径
B. 小径
C. 中径
D. 顶径
13. 在装配图中，对于紧固件以及轴、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按（ ）绘制。
A. 不剖
B. 半剖
C. 全剖
D. 局部剖
14. 下列哪种比例不属于缩小比例（ ）。
A. 1:2
B. 1:5
C. 2:1
D. 1:10
15. 视图中的一条直线，可能是（ ）。
A. 平面的积聚性投影
B. 曲面的投影
C. 回转体的轮廓素线
D. 以上都有可能
16. 标注尺寸时，尺寸数字不可被任何图线所通过，当无法避免时，应将（ ）断开。
A. 尺寸线
B. 尺寸界线
C. 图线
D. 轮廓线
17. 齿轮的模数m反映了齿轮的（ ）。
A. 大小
B. 齿形
C. 承载能力
D. 传动比
18. 零件图中，技术要求一般包括（ ）、表面粗糙度、尺寸公差、形状和位置公差等。
A. 材料
B. 比例
C. 视图选择
D. 尺寸标注
19. 装配图中，明细栏一般应画在标题栏的（ ）。
A. 上方
B. 下方
C. 左方
D. 右方
20. 斜视图主要用于表达机件上（ ）部分的实形。
A. 倾斜
B. 水平
C. 垂直
D. 任意

第II卷（非选择题，共60分）
21. （10分）简答题：简述正投影法的基本原理。
22. （10分）绘图题：画出一个普通平键的主视图和俯视图，并标注出主要尺寸。
23. （15分）尺寸标注题：指出下图中尺寸标注的错误之处，并进行改正。（请自行绘制简单图形进行标注说明）
24. （1题，15分）阅读装配图：根据给定的装配图，回答下列问题。
材料：某减速器装配图，包含箱体、齿轮、轴、键、轴承等零件。
问题：
（1）该装配图中有哪些标准件？
（2）简述齿轮与轴之间的连接方式。
（3）说明该减速器的工作原理。
25. （1题，20分）零件图绘制：根据给定的零件立体图，绘制其主视图、俯视图和左视图，并标注尺寸、表面粗糙度和公差要求。
材料：一个带轮零件，有圆柱面、键槽、轮辐等结构。
要求：视图表达清晰，尺寸标注正确，表面粗糙度和公差标注符合规范。

答案：1. A 2. B 3. A 4. A 5. D 6. A 7. A 8. C 9. A 10. B 11. D 12. A 13. A 14. C 15. D 16. C 17. A 18. A 19. B 20. A 21. 正投影法是投射线互相平行且垂直于投影面时的投影方法。其原理是物体在投影面上的投影是由物体上各点向投影面作垂线，垂足所构成的图形。通过正投影法能准确表达物体的形状和大小，具有度量性好、直观性强等优点。 22. 略 23. 略 24. （1）标准件有键、轴承等。（2）齿轮与轴通过键连接，键传递扭矩使齿轮与轴同步转动。（3）动力通过输入轴传入减速器，经齿轮传动减速后，由输出轴输出，实现减速功能，并通过轴承支撑轴，保证轴的正常运转。 25. 略
