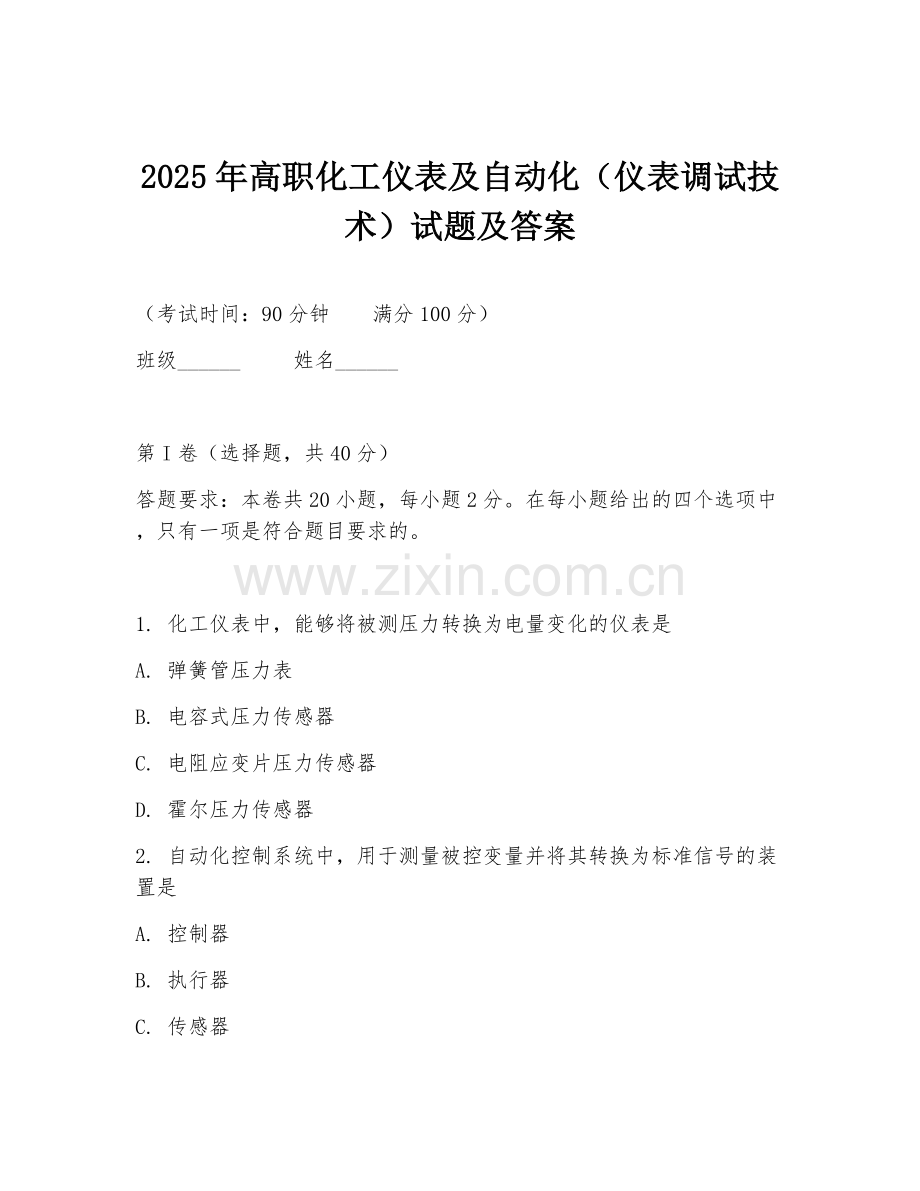

2025年高职化工仪表及自动化（仪表调试技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 化工仪表中，能够将被测压力转换为电量变化的仪表是
A. 弹簧管压力表
B. 电容式压力传感器
C. 电阻应变片压力传感器
D. 霍尔压力传感器
2. 自动化控制系统中，用于测量被控变量并将其转换为标准信号的装置是
A. 控制器
B. 执行器
C. 传感器
D. 变送器

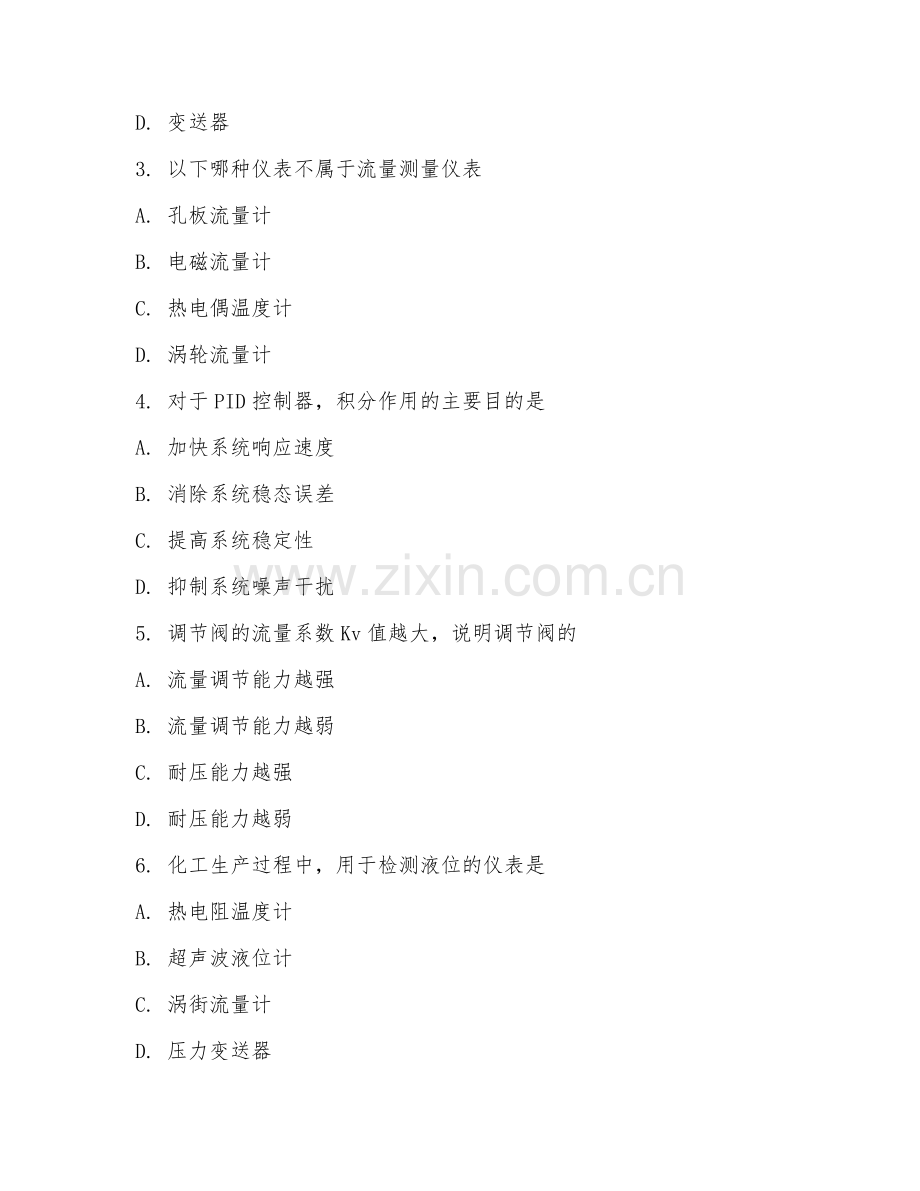

3. 以下哪种仪表不属于流量测量仪表
A. 孔板流量计
B. 电磁流量计
C. 热电偶温度计
D. 涡轮流量计
4. 对于PID控制器，积分作用的主要目的是
A. 加快系统响应速度
B. 消除系统稳态误差
C. 提高系统稳定性
D. 抑制系统噪声干扰
5. 调节阀的流量系数Kv值越大，说明调节阀的
A. 流量调节能力越强
B. 流量调节能力越弱
C. 耐压能力越强
D. 耐压能力越弱
6. 化工生产过程中，用于检测液位的仪表是
A. 热电阻温度计
B. 超声波液位计
C. 涡街流量计
D. 压力变送器
7. 在自动化控制系统中，被控对象是指
A. 控制器
B. 执行器
C. 生产过程或设备
D. 传感器
8. 以下哪种控制规律不属于基本控制规律
A. 比例控制
B. 积分控制
C. 微分控制
D. 模糊控制
9. 仪表的精度等级是根据仪表的
A. 最大绝对误差
B. 相对误差
C. 引用误差
D. 标准误差
10. 电动执行器的输出信号通常为
A. 0 - 10mA
B. 4 - 20mA
C. 0 - 5V
D. 以上都有可能
11. 化工仪表的零点迁移是指
A. 改变仪表的测量下限
B. 改变仪表的测量上限
C. 改变仪表的量程
D. 改变仪表的精度
12..自动控制系统的过渡过程中，衰减振荡过程的衰减比一般要求为
A. 1:1 - 2:1
B. 2:1 - 3:1
C. 3:1 - 4:1
D. 4:1 - 5:1
13. 以下哪种传感器属于温度传感器
A. 应变片
B. 热电阻
C. 电容式传感器
D. 超声波传感器
14. 调节阀的气开、气关形式是根据
A. 工艺要求
B. 安全要求
C. 流量要求
D. 压力要求
15. 自动化控制系统中，反馈信号是指
A. 给定值
B. 测量值
C. 偏差值
D. 输出值
16. 对于一个控制系统，当比例度增大时，系统的
A. 稳定性增强，控制作用减弱
B. 稳定性减弱，控制作用增强
C. 稳定性增强，控制作用增强
D. 稳定性减弱，控制作用减弱
17. 以下哪种仪表可用于测量气体的流量
A. 转子流量计
B. 电磁流量计
C. 超声波液位计
D. 热电阻温度计
18. 自动化控制系统中，控制器的作用是
A. 比较设定值与测量值并输出控制信号
B. 测量被控变量并转换为标准信号
C. 执行控制信号并调节被控变量
D. 检测干扰信号并进行补偿
19. 仪表的线性度是指仪表输出与输入之间的
A. 线性关系程度
B. 非线性关系程度
C. 误差大小
D. 精度高低
20. 电动调节阀的调节方式通常为
A. 连续调节
B. 位式调节
C. 顺序调节
D. 离散调节

第II卷（非选择题，共60分）

简答题（共20分）
答题要求：简要回答问题，条理清晰，语言简洁。

21. 简述化工仪表调试的基本流程（5分）
22. 说明PID控制器中比例、积分、微分控制作用的特点及相互关系（5分）
23. 简述流量测量仪表的选型原则（5分）
24. 解释自动化控制系统中开环控制与闭环控制的区别（5分）

计算题（共15分）
答题要求：写出详细的计算过程和答案。

25. 已知某压力传感器的量程为0 - 10MPa，精度等级为0.5级，求该传感器的最大允许误差（5分）
26. 某流量测量系统中，孔板流量计的流量系数为0.6，管道内径为50mm，流体密度为800kg/m³，差压变送器输出信号为4 - 20mA，对应的差压范围为0 - 16kPa，求此时的流量值（10分）

分析题（共15分）
答题要求：结合所学知识，对给定的案例或现象进行分析。

27. 某化工生产过程中，液位控制系统出现液位波动较大的现象，请分析可能的原因及解决措施（7分）
28. 分析自动化控制系统中干扰因素对系统性能的影响，并举例说明常见的干扰来源（8分）

设计题（共10分）
答题要求：根据给定的工艺要求，设计一个简单的自动化控制系统。

29. 设计一个用于控制反应釜温度的自动化控制系统，要求采用PID控制器，说明系统的组成及各部分的作用（10分）

综合应用题（共20分）
答题要求：结合实际化工生产场景，运用所学知识解决问题。

30. 某化工装置的精馏塔需要控制塔顶温度、塔底液位和进料流量。请设计一个完整的自动化控制系统方案，包括控制系统的结构、各仪表的选型及控制策略（20分）
